K2 Systems MultiRail mit EPDM Band für Trapezblech - Einfache und schnelle Montage mit dem K2 MiniRail Montagesystem für Trapezblechdächer aus Aluminium und Stahl
Aluminium Montageschiene zur direkten Modulbefestigung auf Trapezblech, oder als Basis für Kreuzverbund zur Direktmontage auf Dachverschalungen, Trapezblech und Blechdächer. In universellen Längen verfügbar. Einfache und schnelle Befestigung mittels Bohrschrauben.
Die kurze Aluminium-Montageschiene K2 MultiRail zur Direktmontage auf Dachverschalungen, Trapezblech oder BlechdächerDirekte ModulbefestigungKann auch als Basis für Kreuzverbunde verwendet werdenSehr montagefreundlich durch einfache SystemkomponentenModulare Bauweise ermöglicht jede Anlagengröße
Voraussetzungen:
Schrägdächer 5 - 75° mit Trapezblech oder Sandwich-Trapezblech
Blechstärken: ≥ 0,4 mm Stahl und ≥ 0,5 mm Aluminium
Sandwich-Trapezblech: Freigabe des Herstellers erforderlich
Sickenbreite: Min. 22 mm Hochsickenbreite, Ebene Auflage um das Bohrloch: . ≥ 20 mm
Hochsickenradius bei Wellblech: r = 22 - 45 mm
Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt und dem Gesamtkatalog unten zum Download.
Bitte fragen Sie uns an! Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
Inhalt:
1 Stück
Tipp
Auf Lager

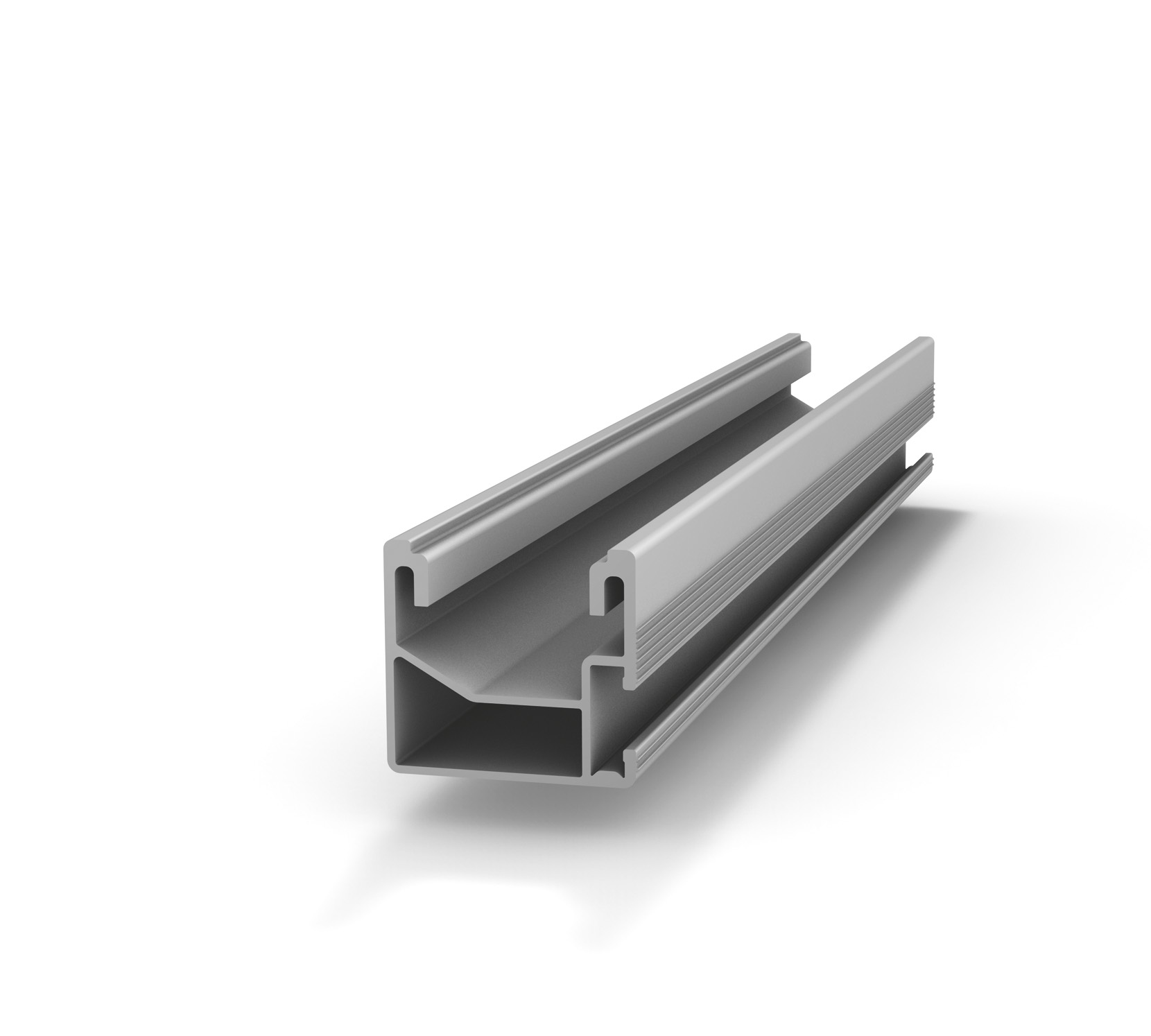

K2 Systems SingleRail 36 Montageschienen, einfach, schnelle Montage, für das Schrägdach 15-55° mit Ziegeleindeckung
Vorteile K2 Systems SingleRail:
Schnelle Montage durch direkte seitliche Anbindung an die SingleRail Schiene
Flexible Anbindung auf unterschiedliche Sparrenbreiten
Flexible Verschiebung der Bügel auf den Grundplatten
Langloch ermöglicht individuelle Justierbarkeit an der Schiene
Lastoptimierte Querschnitte des Aluminiumbügels
Zwei Grundplatten zur flexiblen Auswahl für unterschiedliche Lattenabstände
Sehr gute Korrosionsbeständigkeit durch die Verwendung von hochwertigen Aluminiumlegierungen bzw. Edelstähle
Rundlochbild für normkonforme Befestigung auch auf schmalen Unterkonstruktionen
Statische Auslegung unter Verwendung der K2 Base Planungssoftware
Sehr montagefreundlich durch einfache Systemkomponenten
Modulare Bauweise ermöglicht jede Anlagengröße
Material: Aluminium (EN AW-6063 T66), Edelstahl 1.4301Ermittlung der Tragfähigkeitswerte gemäß Eurocode, Schraubanbindung gem. Eurocode 5
Passend für Systemkomponenten Dachhaken Familie SingleRail , End- und Mittelklemmen Set, Schienenverbinder, Tellerkopfschrauben, M K2, Hammerkopf Schraube, Sechskantmutter mit Sperrverzahnung
Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt, der Montageanleitung und dem Gesamtkatalog unten zum Download.
Bitte fragen Sie uns an! Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
Inhalt:
1 Stück
Auf Lager
K2 Systems SolidRail Light 37 3,65m - Profilschiene für geringe Schneelasten und Spannweiten bis 145 cm
Schnellmontageschiene mit statischem Nachweis für niedrige Schneelasten und niedrige Stützweiten.
Die Schienenspannweite beträgt 145 cm unter K2 Standardbedingungen.Material: Aluminium EN AW-6063 T66
- Passend für das K2 Edelstahldachhakensystem für Ziegeldächer
- Optimal abgestimmte Geometrie auf die K2 Systemkomponenten- Diverse Dachhaken für fast jede Dacheindeckung- Gute Korrosionsbeständigkeit durch die Verwendung von hochwertigen Aluminiumlegierungen bzw. Edelstähle- Geringe Montagezeit durch einfache Systemkomponenten
Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt und dem Gesamtkatalog unten zum Download.
Bitte fragen Sie uns an! Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
Inhalt:
1 Stück
Auf Lager
Länge Profilschiene:
4,40 m
K2 Systems SolidRail Light 37 4,80m - Profilschiene für geringe Schneelasten und Spannweiten bis 145 cm
Schnellmontageschiene mit statischem Nachweis für niedrige Schneelasten und niedrige Stützweiten.
Die Schienenspannweite beträgt 145 cm unter K2 Standardbedingungen.Material: Aluminium EN AW-6063 T66
- Passend für das K2 Edelstahldachhakensystem für Ziegeldächer
- Optimal abgestimmte Geometrie auf die K2 Systemkomponenten- Diverse Dachhaken für fast jede Dacheindeckung- Gute Korrosionsbeständigkeit durch die Verwendung von hochwertigen Aluminiumlegierungen bzw. Edelstähle- Geringe Montagezeit durch einfache Systemkomponenten
Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt und dem Gesamtkatalog unten zum Download.
Bitte fragen Sie uns an! Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
Inhalt:
1 Stück
Neu
Auf Lager
K2 Systems MultiRail CSM mit EPDM Band für Wellblech - Einfache, schnelle und kostengünstige Montage auf der Welle des Blechdaches aus Aluminium und Stahl, Modulanordnung horizontal
Das MultiRail System ist ein Montagesystem für Wellblech- und Trapezblechdächer. Das Kurzschienensystem inklusive Abdichtung wird direkt ohne Zusatzteile mit selbstdichtenden Blechschrauben in der Dacheindeckung fixiert. Die PV-Module werden in Landscape-Orientierung montiert. Der Schienenkanal ist für die universelle MiniClamp Modulklemme ausgelegt und somit für die meisten Modulrahmenhöhen geeignet. Zudem kann eine Modulrahmenerdung mit Hilfe des TerraGrif K2MI für die MiniClamp sehr einfach hergestellt werden.
Voraussetzungen:
Schrägdächer mit Wellblech, Trapezblech oder Sandwich-Paneelen; Dachneigung: 5 - 75°
Blechstärken: ≥ 0,5 mm (Stahl und Aluminium)
Sandwich-Paneele => Freigabe des Herstellers erforderlich
Trapezblech Sickenbreite: ≥ 22 mm
Ebene Auflage bei Trapezblech um das Bohrloch: Ø ≥ 20 mm
Wellblechradien: 22 - 45 mm
Rahmenhöhe Module: 30 - 50 mm
Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt und dem Gesamtkatalog unten zum Download.
Bitte fragen Sie uns an! Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
Inhalt:
1 Stück
