DEHNguard® modular DG M TNS 275 ÜS-Schutz

DEHNguard® modular DG M TNS 275
DEHNguard® modular DG M TNS 275 ÜS-Schutz
DEHNguard® modular DG M TNS 275 ÜS-Schutz

169,00 € *
Inhalt: 1 Stück

*Preise inkl. 19% MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • 21540
trusted shops


DEHNguard® modular DG M TNS 275 - Modularer Überspannungs-Ableiter für... mehr
Produktinformationen "DEHNguard® modular DG M TNS 275 ÜS-Schutz"

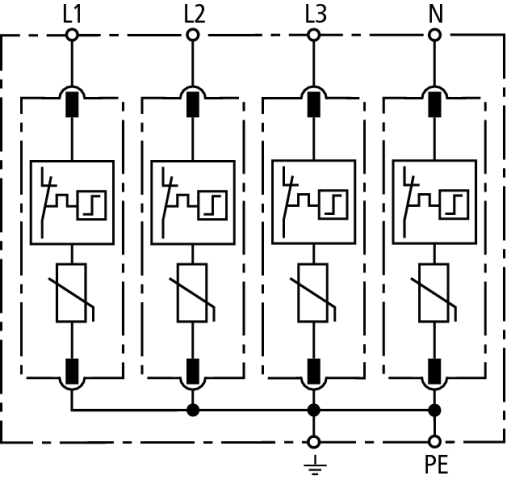

DEHNguard® modular DG M TNS 275 - Modularer Überspannungs-Ableiter für TN-S-Systeme

Die modularen Überspannungs-Ableiter DEHNguard M im funktionalen Red/Line-Familiendesign setzen in puncto Sicherheit und Komfort neue Maßstäbe. Die bewährte Schutzbeschaltung mit leistungsfähigen Zinkoxidvaristoren in Kombination mit der zweifach wirkenden Überwachungseinrichtung Thermo-Dynamik-Control ist ein Markenzeichen der DEHNguard-Technologie.

Dass sowohl der sichere Überspannungsschutz als auch die Gerätesicherheit im modularen DEHNguard im Mittelpunkt stehen, zeigt eine Vielzahl von Gerätemerkmalen. Die anwendungsorientierte Produktbezeichnung, die die richtige Auswahl der Geräte deutlich vereinfacht, ist ebenso ein Ausdruck der hohen Sicherheitsanforderungen wie die Anwendung der für Überspannungs-Schutzgeräte einzigartigen Modul-Verriegelung. Diese fixiert die Schutzmodule fest im Gerätebasisteil. Weder Erschütterungen durch Transport, noch die enormen Stromkräfte während eines Ableitvorgangs führen zum Lockern der Schutzmodule. Und dennoch kann im Bedarfsfall der Schutzmodulwechsel einfach und ohne Hilfswerkzeug vorgenommen werden. Hierfür sorgt die komfortable Modul-Entriegelungstaste der Schutzmodule. Um beim Modulwechsel eine Fehlbestückung durch den Installateur oder Anwender zu vermeiden, ist jeder Schutzpfad der mehrpoligen Ableiter und jedes Schutzmodul mit einer mechanischen Kodierung ausgestattet.

Die zweifach wirkende Überwachungseinrichtung Thermo-Dynamik-Control wurde nicht nur auf Basis der gültigen nationalen und internationalen Produktstandards entwickelt, sondern ist Ausdruck jahrzehntelanger Erfahrungen im internationalen Einsatz von Überspannungs-Schutzgeräten und berücksichtigt eine Vielzahl der möglichen Praxisfälle, die zu einer Schädigung des Überspannungs-Ableiters führen können. Wie bei allen DEHN-Überspannungs-Ableitern mit Thermo-Dynamik-Control wird neben der Oberflächentemperatur des Hochleistungsvaristors die Höhe des Ableitstroms zur Auswertung herangezogen. Die Funktionsbereitschaft jedes Schutzpfades wird durch die Sichtanzeige mit grün-roter Farbmarkierung dokumentiert. Neben dieser standardmäßigen Sichtanzeige verfügen die Gerätevarianten DEHNguard M FM über eine dreipolige Anschlussklemme zur Fernsignalisierung.

Durch die Ausführung des Fernmeldekontaktes als potentialfreier Wechsler kann, je nach Schaltungskonzept, das Fernsignalisierungssignal als Öffner oder Schließer verwendet werden. Die Überspannungs-Ableiter der mehrpoligen modularen DEHNguard M-Familie verfügen über Multifunktions-Anschlussklemmen im standardisierten 1 TE-Abstand zum Anschluss von Leiter und Kammschienen zur komfortablen Verdrahtung in Verbindung mit anderen Reiheneinbaugeräten. Somit ist für eine Vielzahl von Anwendungen die schutztechnisch optimale V-Verdrahtung entsprechend DIN VDE 0100-534 und VdS 2031 einfach möglich.
  • Anschlussfertige Kompletteinheit bestehend aus Basisteil und gesteckten Schutzmodulen
  • Energetisch koordiniert innerhalb der Red/Line-Produktfamilie
  • Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren/Funkenstrecken
  • Hohe Geräte-Sicherheit durch Ableiterüberwachung "Thermo-Dynamik-Control"
  • Einfacher, werkzeugloser Schutzmodul-Wechsel durch Modulverriegelungssystem mit Modulentriegelungstaste
  • Vibrations- und schockgeprüft nach EN 60068-2

Ein ausführliches Datenblatt des DEHNguard® modular DG M TNS 275 finden Sie unten auf dieser Seite zum Download

Hersteller: Dehn
Schutz-Seite: DC-Schutz
Weiterführende Links zu "DEHNguard® modular DG M TNS 275 ÜS-Schutz"
Verfügbare Downloads:
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "DEHNguard® modular DG M TNS 275 ÜS-Schutz"
Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.
Bitte geben Sie die Zahlenfolge in das nachfolgende Textfeld ein.

Die mit einem * markierten Felder sind Pflichtfelder. Ihre E-Mail Adresse wird nicht veröffentlicht.

SPD nach EN 61643-11 Typ 2 SPD nach IEC 61643-1/-11 Class II Nennspannung... mehr
SPD nach EN 61643-11 Typ 2
SPD nach IEC 61643-1/-11 Class II
Nennspannung AC (UN) 230/400 V
Höchste Dauerspannung AC (UC) 275 V
Nennableitstoßstrom (8/20) (In) 20 kA
Maximaler Ableitstoßstrom (8/20) (Imax) 40 kA
Schutzpegel (UP) ≤ 1,25 kV
Schutzpegel bei 5 kA (UP) ≤ 1,0 kV
Ansprechzeit (tA) ≤ 25 ns
Maximaler netzseitiger Überstromschutz 125 A gL/gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz 50 kAeff
TOV-Spannung (UT) 335 V / 5 sec.
TOV-Charakteristik Festigkeit
Betriebstemperaturbereich (TU) -40°C...+80°C
Funktions-/Defektanzeige grün / rot
Anzahl der Ports 1
Anschlussquerschnitt (min.) 1,5 mm2 ein-/feindrähtig
Anschlussquerschnitt (max.) 35 mm2 mehrdrähtig / 25 mm2 feindrähtig
Montage auf 35 mm Hutschiene nach EN 60715
Gehäusewerkstoff Thermoplast, Farbe rot, UL 94 V-0
Einbauort Innenraum
Schutzart IP 20
Einbaumaße 4 TE, DIN 43880
Zulassungen KEMA, VDE, UL, VdS
Gewicht 443 g

Ein ausführliches Datenblatt des DEHNguard® modular DG M TNS 275 finden Sie unten auf dieser Seite zum Download
