K2 Systems Dome 6 Connector 195 Set

Art-Nr.: K2004123
Bildergalerie überspringen
K2 Systems Dome 6 Connector Bonding Set, Aluminium-Schiene, Montagekit, Beschlägesatz, Stifte, Haken, Rail, Montagesatz, Halteklammern, Inbusschlüssel, Treppenhandlauf-Hardware
Schienenprofil, Zugluftführung, Aluminium, Schiene, Montagezubehör, Aluminium-Schiene, Montagesystem, Profil, Laufbahn, Dübel
Schiene, Profil, Montagesystem, Lichtschiene, Zubehör, rail, span, slat, metallstange, gleitbahn
Architektur, Gebäude, Wohnen, Haus, Dach, Solarmodul, Solarzellen, Rahmen, Montagesystem, Glas/Polymer, Solarmodul, Solarzelle, Rahmen, Montageclip, Schienenprofil
K2 Systems Dome 6 Connector Bonding Set, Aluminium-Schiene, Montagekit, Beschlägesatz, Stifte, Haken, Rail, Montagesatz, Halteklammern, Inbusschlüssel, Treppenhandlauf-Hardware
Schienenprofil, Zugluftführung, Aluminium, Schiene, Montagezubehör, Aluminium-Schiene, Montagesystem, Profil, Laufbahn, Dübel
Schiene, Profil, Montagesystem, Lichtschiene, Zubehör, rail, span, slat, metallstange, gleitbahn
Architektur, Gebäude, Wohnen, Haus, Dach, Solarmodul, Solarzellen, Rahmen, Montagesystem, Glas/Polymer, Solarmodul, Solarzelle, Rahmen, Montageclip, Schienenprofil

6,98 €

Inhalt: 1 Stück

Nicht mehr verfügbar

Produktinformationen "K2 Systems Dome 6 Connector 195 Set"

K2 Systems Dome 6 Connector 195 Set (2004123) - für K2 Dome 6 Flachdachmontagesysteme

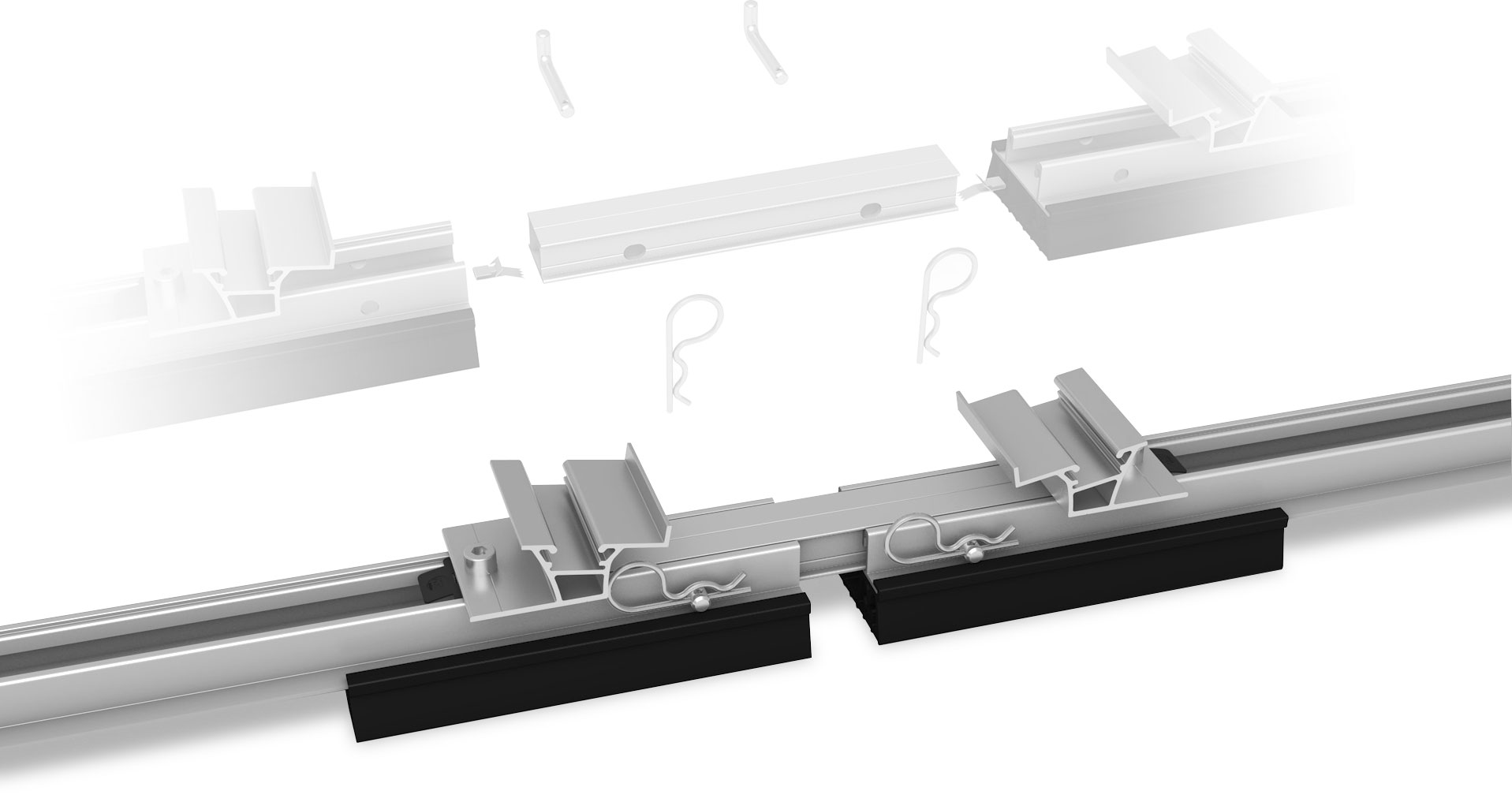

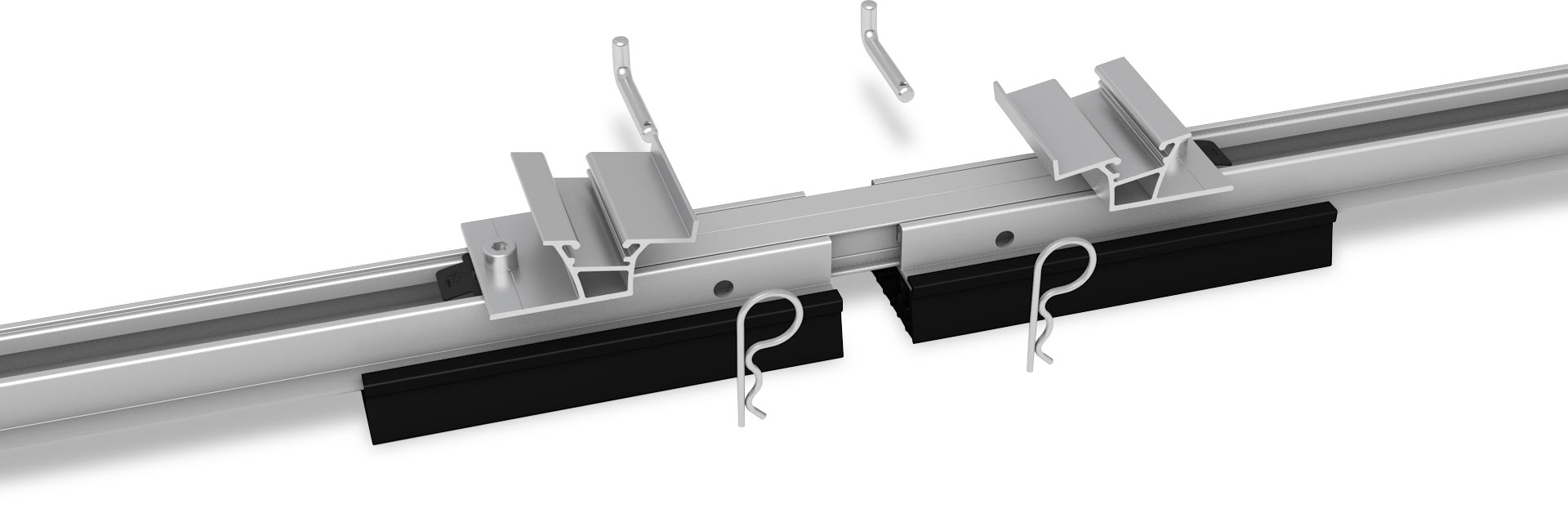

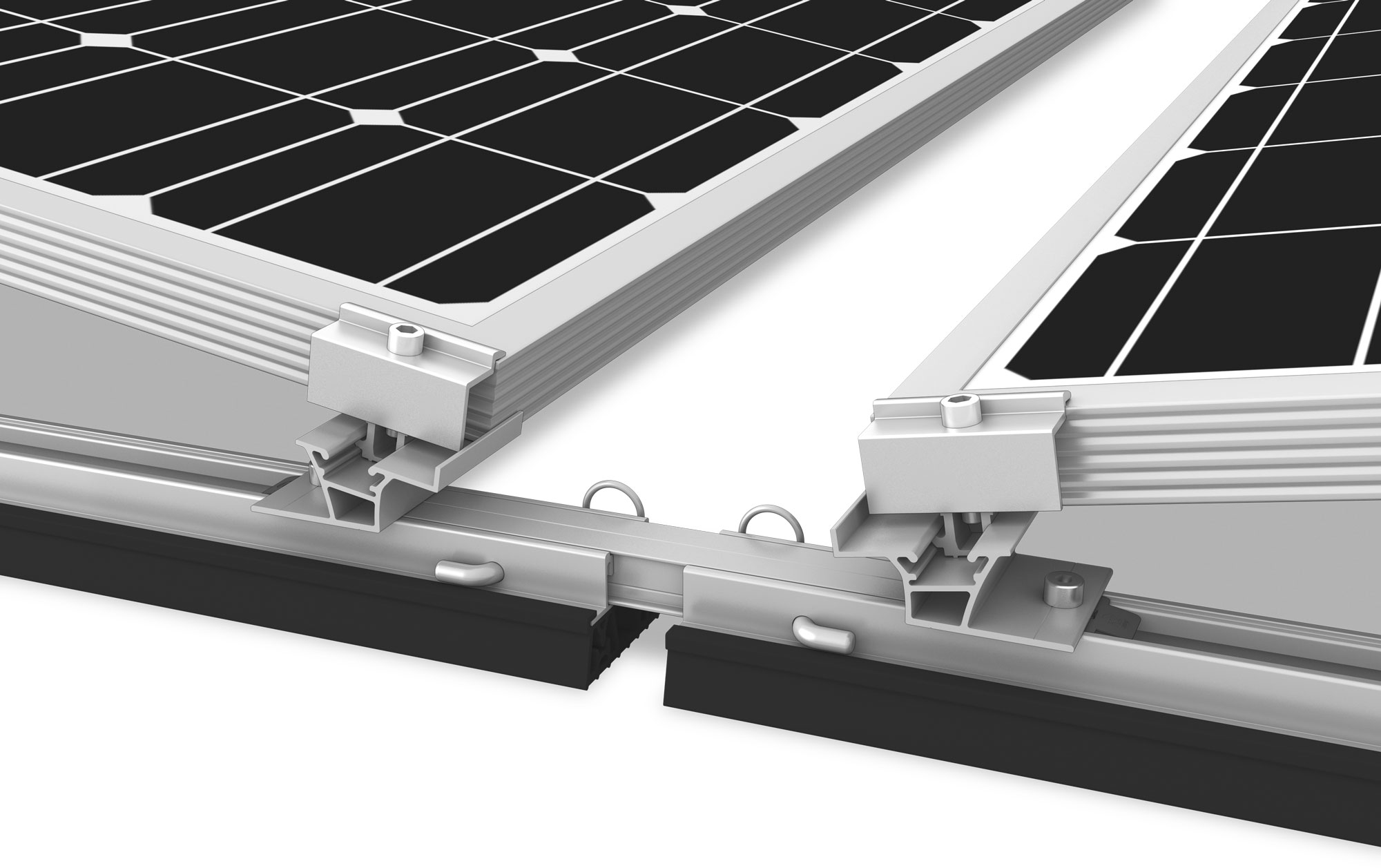

Schienenverbinder Set als Verbindungselement zwischen zwei K2 Dome 6 Base Sets. Inklusiv Zubehör und Potenzialausgleich. Material: Aluminium, Edelstahl


  D-Dome 6.10 S-Dome 6.10
Anwendungs­bereich Flach­dächer < 10° mit Folien- oder Bitumen­eindeckung, auf Beton, Kies- oder Grün­dächern
Befesti­gungs­art/Dach­anbindung
  • Ballastiert und keine Dach­durch­dring­ung: ≤ 3°
  • Mit Fest­an­bindung Dome FixPro: > 3°
Voraus­setzungen
  • Zulässige Modul­maße (L×B×H): 1448-2390 × 950-1170 × 30-50mm
  • Minimale Systemgröße D-Dome/S-Dome: 2 Aufständerungen (4 Module) / 2 Module
  • Klemmung an der kurzen Modulrahmenseite zugelassen
Thermische Trennung Basisschiene
  • Schienen-Sets max. 16m
  • Langschienen max. 12m
  • Schienen-Sets max. 15m
  • Langschienen max. 12m
Thermische Trennung Modulreihe
  • Schienen-Sets max. 16m
  • Langschienen max. 16m
  • Schienen-Sets max. 15m
  • Langschienen max. 15m
Mindestabstand zum Dachrand 600mm
Neigungswinkel 10°
Material
  • Peak, SD, Montageschiene, MidPlate, EndPlate, Connector, Porter, MiniClamps: Aluminium EN AW-6063 T66 und AW-6082 T6
  • Windbreaker: Magnelis
  • Mat S Schutzmatte: EPDM
  • Kleinteile: Edelstahl (1.4301) A2-70


Produktblätter und Montageanleitungen für K2 Dome 6 Montagesysteme finden Sie unten zum Download

Dachart: Flachdach
Dacheindeckung: Bitumen, Folie

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Ähnliche Artikel

Auf Lager
anne-bundel?, netz?
K2 Systems Dome 6 Connector 495 Set

9,50 €
Auf Lager
Neu
Aluminiumprofil, Halterung, Rail, Schiene, Montageprofil

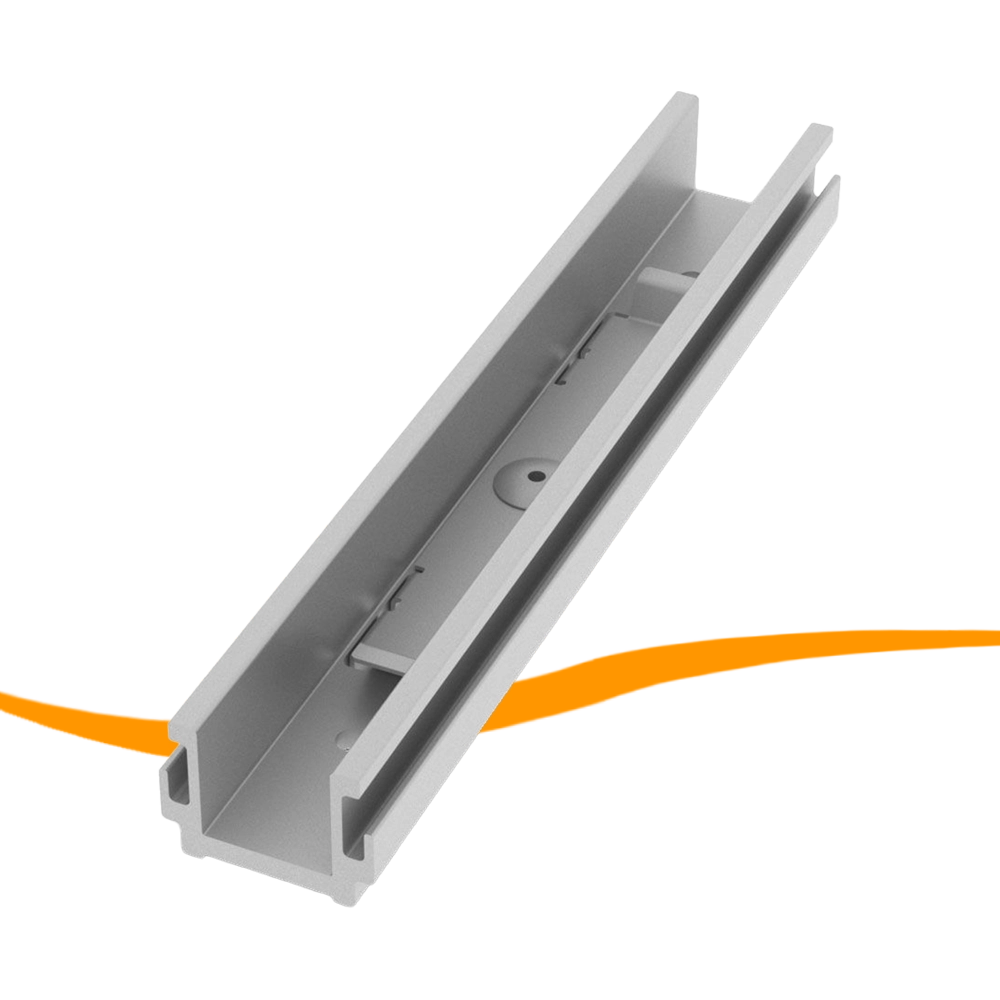

K2 Systems Dome 6 Xpress Connector
