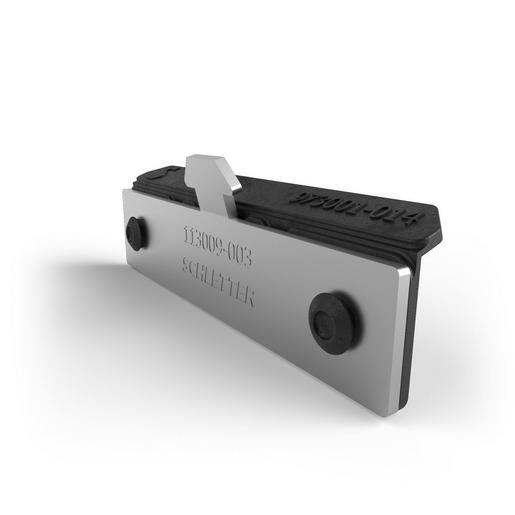

Schletter SingleFix Pro (113009-103) für Sickenhöhen ab 22 mm
Lieferumfang: 1x SingleFix Pro
=> Blechschrauben 943000-360 und EcoLight 450 mm Profil 120011-00450 sind gesondert zu bestellen
Für eine besonders niedrige Sickenhöhe des Trapezbleches, ab 22mm!
Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt und dem Gesamtkatalog unten zum Download.
Bitte fragen Sie uns an! Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
Inhalt:
1 Stück
Auf Lager

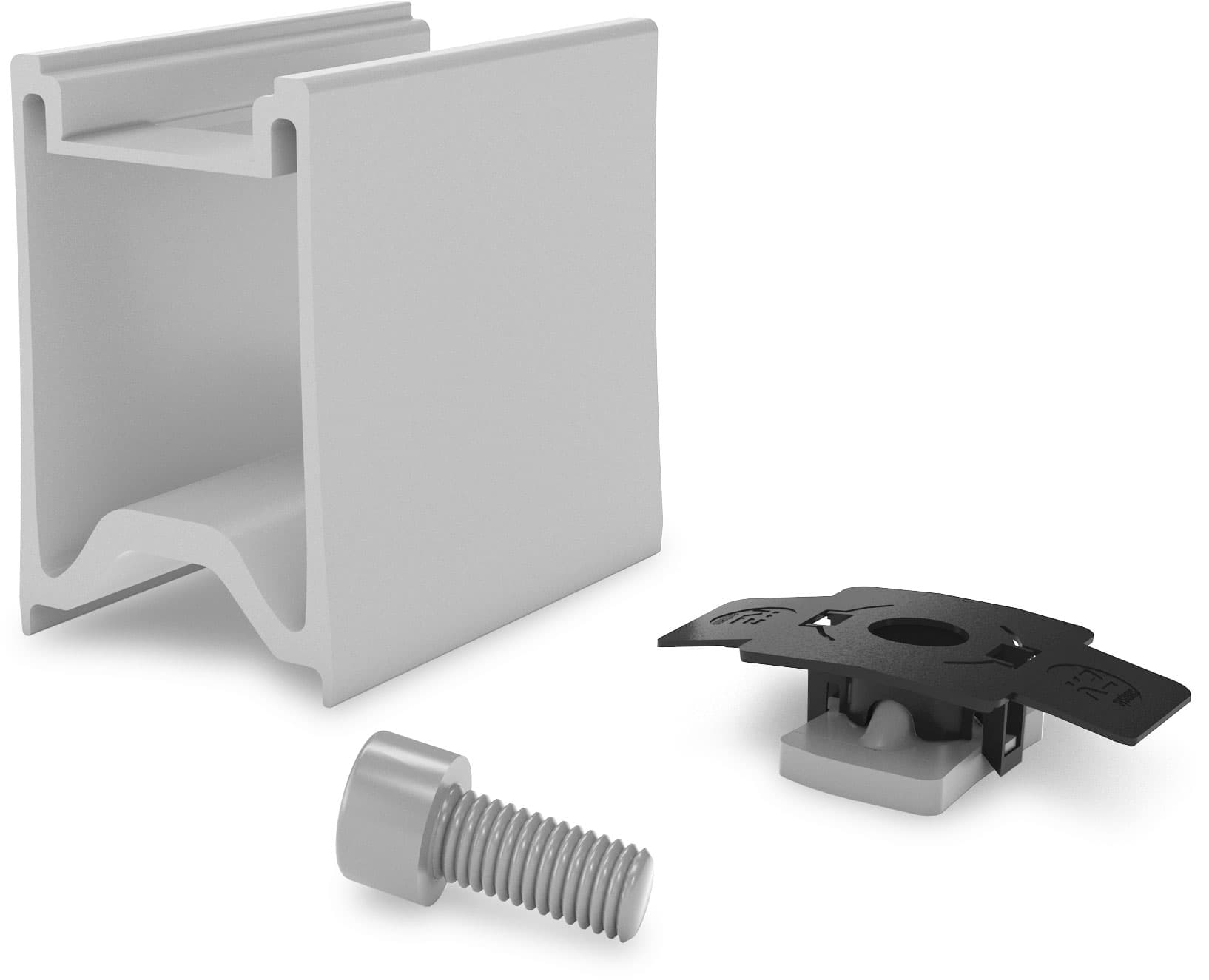

K2 Systems RailUp Set - für K2 BasicRail System, K2 MiniRail MK2 System, K2 MultiRail System Montagesystem für Trapezblechdächer aus Aluminium und Stahl
Zusatz für das K2 Basic- und MultiRail System. Das RailUp Set ermöglicht mit wenig Materialeinsatz eine Erhöhung der Module. So wird eine optimale Modulhinterlüftung auf dem Trapezblechdach erreicht. Zudem wird die Installation von Leistungsoptimierern und Microinverter zugänglicher. Im Set sind Schrauben und Muttern, die für die Montage notwendig sind enthalten. Das RailUp Set wird unter jede Modulklemme montiert und ist kompatibel mit der K2 Universalklemme sowie mit den K2 Standard Modulklemmen. Es ist nicht kompatibel mit dem K2 AddOn. Material: Aluminium, Edelstahl und TPC.
Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt und dem Gesamtkatalog unten zum Download.
Bitte fragen Sie uns an! Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
Inhalt:
1 Stück
Auf Lager

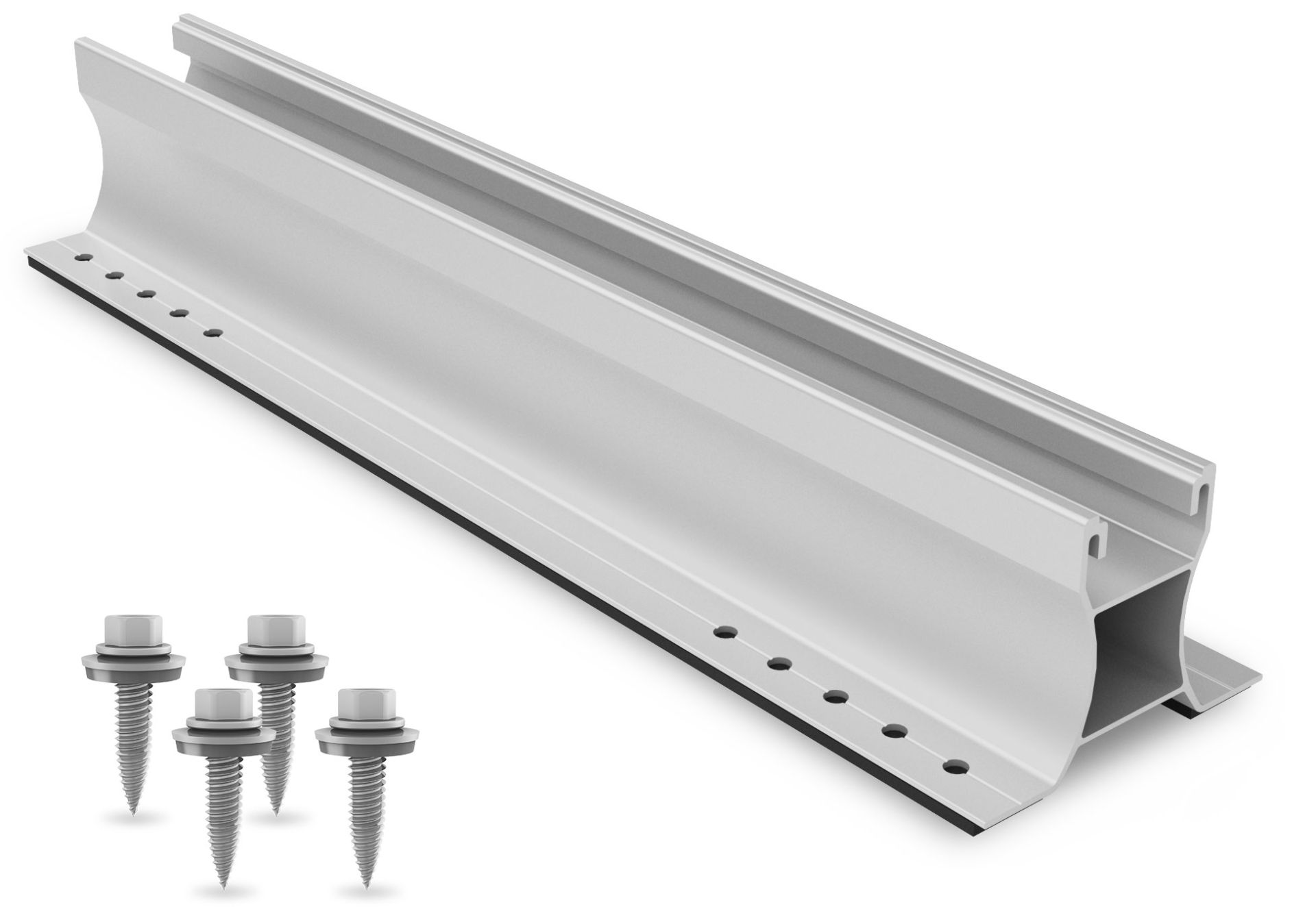

K2 Systems MiniRail MK2 Set - Einfache und schnelle Montage mit dem K2 MiniRail Montagesystem für Trapezblechdächer aus Aluminium und Stahl
Kurzschiene zur Montage von Solarmodulen auf Trapezblechdächern. Inklusive Gewindeformenden Schrauben mit Dichtscheibe 6x25 mm. Material: Aluminium EN AW-6063 T66, EPDM, Edelstahl A2
einfache und extrem schnelle Montage von oben
hohe Flexibilität durch höhenverstellbare Klemme
modulare Bauweise ermöglicht jede Anlagengröße
Einsatzbereich Schrägdach von 5° - 75° Dachneigung
Voraussetzungen Dacheindeckung:
Blechstärken: ≥ 0,5 mm (Stahl oder Aluminium)
Sandwich-Paneele: Freigabe des Herstellers erforderlich
Sickenbreite: Mindestens 22 mm *
Hochsickenabstand: 101 - 350 mm abhängig von Sickenbreite
Ebene Auflage um das Bohrloch: Ø ≥ 20 mm
Rahmenhöhe Module: 30 - 50 mm
PV-Module für alle gängigen Modultypen geeignet
Modulausrichtung vertikal oder horizontal
Material Aluminium (EN AW-6063 T66/ EN AW-6082 T6); EPDM
Verbindungselemente Edelstahl A2-70, EPDM
Verschraubung mit Bohrschrauben oder Gewindeformschrauben mit bauaufsichtlicher Zulassung
Lieferumfang:
1x Kurzschiene zur Montage von Solarmodulen auf Trapezblechdächern, inkl. 4 Dünnblechschrauben mit Dichtscheibe
Maße: 385 x 85,4 x 31,4 mm
Material: Aluminium (EN AW 6063 T66), EPDM
Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt und dem Gesamtkatalog unten zum Download.
Bitte fragen Sie uns an! Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
Inhalt:
1 Stück
Auf Lager
Artikelauswahl K2 MiniFive MK2:
K2 Systems MiniFive Front
K2 Systems MiniFive 5 Grad Aufständerung für MiniRail MK2 auf Trapezblech - deutlich mehr Ertrag durch verbesserte Hinterlüftung und optimierte Einstrahlungswinkel, einfache und schnelle Montage mit dem K2 MiniRail MK2 Montagesystem für Trapezblechdächer
Anwendungsbereich: Schrägdächer mit Trapezblech
Die Grundbestandteile des Systems sind:
K2 Systems MiniFive Front
K2 Systems MiniFive End
K2 Systems MiniFive Stop Set
K2 MiniRail MK2
Detailierte Informationen zu den benörtigten Bestandteilen und der Funktionsweise des Systems finden SIe in der Montageanleitung im unteren Seitenbereich.
Inhalt:
1 Stück
Varianten ab 3,50 €*
Auf Lager
K2 Systems Montageschiene BasicRail 22 in Länge 2,50 m / 4,80 m / 5,95 m - Einfache und schnelle Montage mit dem K2 BasicRail Montagesystem für Trapezblechdächer aus Aluminium und Stahl
K2 BasicRail System für Trapezblechdächer
einfache und extrem schnelle Montage von oben mit K2 SpeedClip und K2 SpeedLock
Blechstärken: ≥ 0,4 mm Stahl und ≥ 0,5 mm Aluminium
Sandwich-Paneele: Freigabe des Herstellers erforderlich
Sickenbreite: Mindestens 22 mm
Ebene Auflage um das Bohrloch: Ø ≥ 20 mm
SpeedRail: Aluminium (EN AW-6063 T66; 0,64 kg/m)
SpeedClip: Glasfaserverstärktes Polyamid mit EPDM
CSTB-Zertifizierung für Frankreich und MCS für Großbritannien
hohe Flexibilität für alle Modultypen
Unabhängig von statischem Haupttragwerk (Unterkonstruktion)
Lieferumfang ohne Speedclips und Schrauben
Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt, der Montageanleitung und dem Gesamtkatalog unten zum Download.
Bitte fragen Sie uns an! Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
Inhalt:
1 Stück
Nicht auf Lager
Artikelauswahl K2 MiniFive:
K2 Systems MiniFive Front
K2 Systems MiniFive 5 Grad Aufständerung für MiniRail auf Trapezblech - deutlich mehr Ertrag durch verbesserte Hinterlüftung und optimierte Einstrahlungswinkel, einfache und schnelle Montage mit dem K2 MiniRail Montagesystem für Trapezblechdächer
Anwendungsbereich: Schrägdächer mit Trapezblech oder Sandwich-Paneele. Dachneigung: 5 - 75°
einfache und extrem schnelle Montage von oben
Schrägdächer mit Trapezblech oder Sandwich-Trapezblech
hohe Flexibilität durch höhenverstellbare Klemme
für alle Modulrahmen (30-50 mm)
modulare Bauweise ermöglicht jede Anlagengröße
Einsatzbereich Schrägdach von 5° - 75° Dachneigung
Voraussetzungen Dacheindeckung:
Blechstärken: > 0,4 mm Stahl und > 0,5 mm Aluminium
Sandwich-Trapezblech: Freigabe des Herstellers erforderlich
Sickenbreite: Mindestens 22 mm
Hochsickenabstand: 101 - 350 mm
Abstand Bohrloch zur Sickenkante: > 20 mm
Rahmenhöhe Module: 30 - 50 mm
Modulausrichtung vertikal oder horizontal
Material Aluminium (EN AW-6063 T66/ EN AW-6082 T6); EPDM
Verschraubung mit Bohrschrauben oder Gewindeformschrauben mit bauaufsichtlicher Zulassung
Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt und dem Gesamtkatalog unten zum Download.
Bitte fragen Sie uns an! Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
Inhalt:
1 Stück
Varianten ab 2,18 €*
Nicht auf Lager
K2 MiniRail Modulklemme:
K2 Mittelklemmen 30-50 mm für MiniRail silber
|
K2 MiniRail Schiene:
K2 Systems MiniRail Schiene
K2 Systems MiniRail Set mit Mittelklemme - Einfache und schnelle Montage mit dem K2 MiniRail Montagesystem für Trapezblechdächer aus Aluminium und Stahl
einfache und extrem schnelle Montage von oben
hohe Flexibilität durch höhenverstellbare Klemme
für alle Modulrahmen (30-50 mm) und Montagearten (Landscape und Portrait) einsetzbar, ohne benötigte Zusatzbauteile
modulare Bauweise ermöglicht jede Anlagengröße
Einsatzbereich Schrägdach von 5° - 75° Dachneigung
Voraussetzungen Dacheindeckung:
Stahl- und Aluminiumtrapezblech ab 0,5 mm Blechstärke
Sandwich-Trapezblech: Freigabe des Herstellers erforderlich
Sickenbreite: Mindestens 25 mm
Hochsickenabstand: 101 - 175 / 202 - 350 mm
Abstand Bohrloch zur Sickenkante: > 8,5 mm
Rahmenhöhe Module: 30 - 50 mm
PV-Module für alle gängigen Modultypen geeignet
Modulausrichtung vertikal oder horizontal
Material Aluminium (EN AW-6063 T66/ EN AW-6082 T6); EPDM
Verbindungselemente Edelstahl A2-70, EPDM
Verschraubung mit Bohrschrauben oder Gewindeformschrauben mit bauaufsichtlicher Zulassung
Lieferumfang:
1x Kurzschiene zur Montage von Solarmodulen auf Trapezblechdächern, inkl. 4 Dünnblechschrauben mit Dichtscheibe
Maße: 385x78x20 mm
Material: Aluminium (EN AW 6063 T66), EPDM
1x Universalmittelklemme zur Befestigung von Solarmodulen mit Rahmenhöhe 30-50 mm auf K2 MiniRail oder S-Rock Systemen inkl. Schraube und Feder
Maße: 65x30x37 mm
Material: Aluminium (EN AW 6063 T66, EN AW 6082 T6), Edelstahl (1.4301)
Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt und dem Gesamtkatalog unten zum Download.
Bitte fragen Sie uns an! Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
Inhalt:
1 Stück
Varianten ab 11,90 €*
Nicht auf Lager
K2 MiniRail Modulklemme:
K2 Endklemmen 30-50 mm für MiniRail silber
|
K2 MiniRail Schiene:
K2 Systems MiniRail Schiene
K2 Systems MiniRail Set mit Endklemme - Einfache und schnelle Montage mit dem K2 MiniRail Montagesystem für Trapezblechdächer aus Aluminium und Stahl
einfache und extrem schnelle Montage von oben
hohe Flexibilität durch höhenverstellbare Klemme
für alle Modulrahmen (30-50 mm) und Montagearten (Landscape und Portrait) einsetzbar, ohne benötigte Zusatzbauteile
modulare Bauweise ermöglicht jede Anlagengröße
Einsatzbereich Schrägdach von 5° - 75° Dachneigung
Voraussetzungen Dacheindeckung:
Stahl- und Aluminiumtrapezblech ab 0,5 mm Blechstärke
Sandwich-Trapezblech: Freigabe des Herstellers erforderlich
Sickenbreite: Mindestens 25 mm
Hochsickenabstand: 101 - 175 / 202 - 350 mm
Abstand Bohrloch zur Sickenkante: > 8,5 mm
Rahmenhöhe Module: 30 - 50 mm
PV-Module für alle gängigen Modultypen geeignet
Modulausrichtung vertikal oder horizontal
Material Aluminium (EN AW-6063 T66/ EN AW-6082 T6); EPDM
Verbindungselemente Edelstahl A2-70, EPDM
Verschraubung mit Bohrschrauben oder Gewindeformschrauben mit bauaufsichtlicher Zulassung
Lieferumfang:
1x Kurzschiene zur Montage von Solarmodulen auf Trapezblechdächern, inkl. 4 Dünnblechschrauben mit Dichtscheibe
Maße: 385x78x20 mm
Material: Aluminium (EN AW 6063 T66), EPDM
1x Universalendklemme zur Befestigung von Solarmodulen mit Rahmenhöhe 30-50 mm auf K2 MiniRail inkl. Schraube und Feder
Maße: 65x30x37 mm
Material: Aluminium (EN AW 6063 T66, EN AW 6082 T6), Edelstahl (1.4301)
Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt und dem Gesamtkatalog unten zum Download.
Bitte fragen Sie uns an! Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
Inhalt:
1 Stück
Varianten ab 10,84 €*
Nicht auf Lager
FixZ-15 Systemprofil18:
unten 450 mm

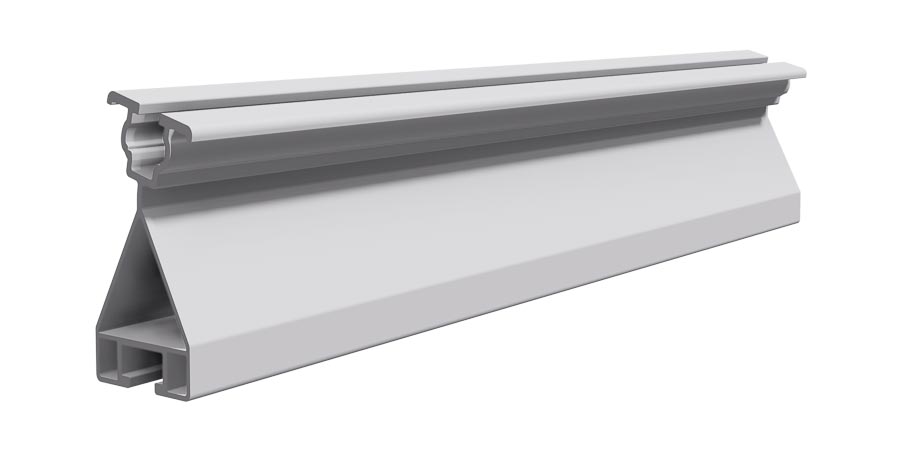

Schletter FixZ-15 Systemprofil 18 - optimale Zusatzaufständerung für flach geneigte Trapezblecheindeckungen (+15 Grad Modulneigung)
Bei flachen Trapezblechdächern unter 10 Grad Neigung ist eine dachparallele Modulmontage wegen zu geringen Erträgen und wegen der ungenügenden Selbstreinigung der Module nicht immer optimal. Eine übliche Aufständerung mit Stützen ist aber in vielen Fällen nicht wirtschaftlich oder aufgrund der höheren Lasten aus statischen Gründen nicht möglich; in diesen Fällen sind oft nur geringe Aufständerungswinkel gewünscht bzw. ausführbar.
Schletter FixZ-15 bietet für diese Problemfälle eine einfache und kostengünstige Zusatzaufständerung von +15 Grad Modulneigung auf Dächern mit Trapezblech. Dadurch erhöht sich der spezifische Ertrag Ihrer Photovoltaikanlage ohne dass große Reihenabstände eingehalten werden müssen.
Anwendungshinweise
Das FixZ-System ist für alle gängigen 60- bzw. 72-Zell Module anwendbar. Die resultierenden Aufstellwinkel betragen beim FixZ-15 11 – 15 Grad. Technisch ist FixZ-System nur für gerahmte Module geeignet. Eine Quermontage mit linienförmiger Lagerung oder einer Klemmung an der kurzen Seite (Bitte Modulherstellerinformationen beachten) ist ebenso möglich wie eine übliche Hochkantmontage. Die Lage der Einspannpunkte sollte im Bereich 1/4-1/5 der Modulhöhe liegen (bzw. nach Herstellerangaben). Bitte beachten Sie auch die einzuhaltenden Abstände zur Dachkante von 1,5 m seitlich und je 1,2 m an der nördlichen und südlichen Dachkante.
Neben Trapezblechdächern bieten sich auch Blechfalzdächer für einen Einsatz mit Befestigung an der Dachhaut an. Zudem ist für weitere Dächer eine Befestigung in die Unterkonstruktion möglich. Hier ist jedoch zu beachten, dass man aufgrund des Sparren- oder Pfettenrasters ggf. auf einen Kreuzverbund zurückgreifen muss.
Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt und dem Gesamtkatalog unten zum Download.
Bitte fragen Sie uns an! Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
Inhalt:
1 Stück
Nicht auf Lager
K2 Systems Montageschiene SpeedRail 22/105 (Länge 880 mm) für K2 Systems S-Dome und D-Dome 2.0 Montagesystem
Schnellmontageschiene für die Montage mit K2 D-Dome und S-Dome 2.0 FlachdachmontagesystemeMaterial: Aluminium EN AW-6063 T66. Die Montageanleitung des Herstellers ist zu beachten.
Vorteile des S-Dome / D-Dome 2.0 Montagesystem von K2 Systems
Für Dächer mit geringer Ballastierungsmöglichkeit und einer Dachneigung bis zu 5 Grad, mit und ohne Attika
Attraktive Preis- und Logistikvorteile durch kurze Schienenstücke und schlanke Dome
Sehr montagefreundlich durch wenige K2 Dome Systemkomponenten und einfache Montage durch leichte Zugänglichkeit von oben
10° Aufständerungswinkel
Keine Verschattungsabstände, d.h. optimale Dachbelegung
Von führenden Bauwerksaerodynamikern im Windkanal getestet
Statisch nachgewiesene Lösung unter Verwendung der K2 Base Planungssoftware
Optional mit Potentialausgleich
12 Jahre Hersteller Produktgarantie
Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt und dem Gesamtkatalog unten zum Download.
Bitte fragen Sie uns an! Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
Inhalt:
1 Stück
Nicht auf Lager

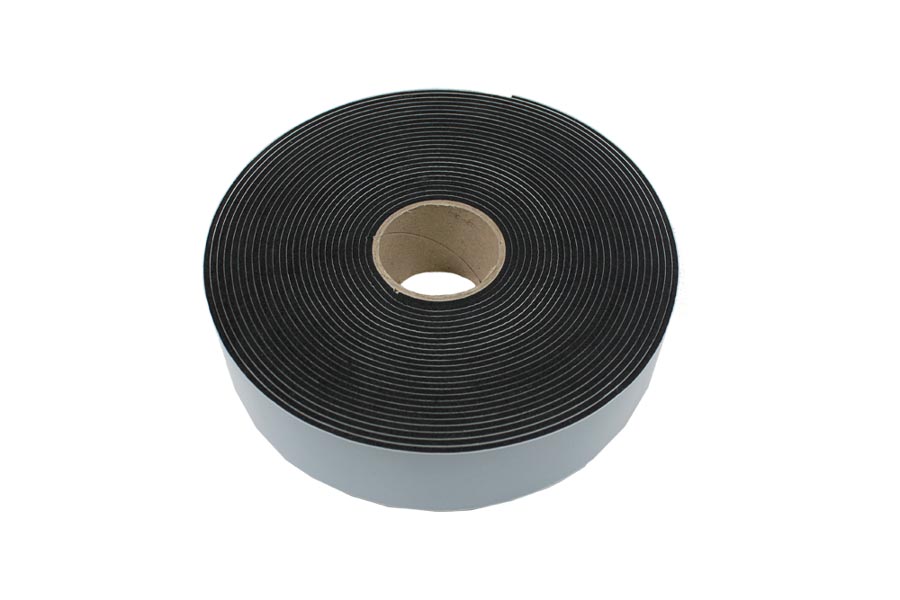

Schletter EPDM-Gummieinlage 3 mm selbstklebend, Rolle à 50 m, UV-beständig (97300-041)
Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt und dem Gesamtkatalog unten zum Download.
Bitte fragen Sie uns an! Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
