Freiland

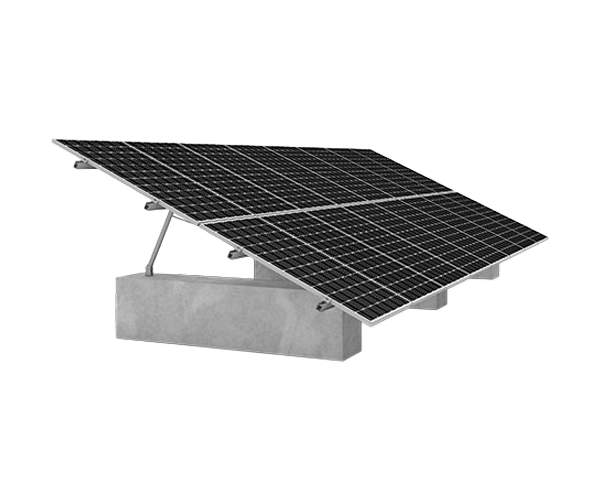

Freiland-Montagesysteme für Photovoltaik
In der Kategorie Freiland finden Sie Montagesysteme für PV-Anlagen auf Freiflächen – ideal, wenn keine geeignete Dachfläche vorhanden ist oder wenn Sie Module gezielt nach Ausrichtung und Neigungswinkel platzieren möchten. Freiland-Unterkonstruktionen eignen sich sowohl für kleine Freiflächenprojekte als auch für Off-Grid-Anwendungen (z. B. Garten, Nebengebäude, autarke Systeme), bei denen eine robuste, einfach zu montierende Lösung gefragt ist.

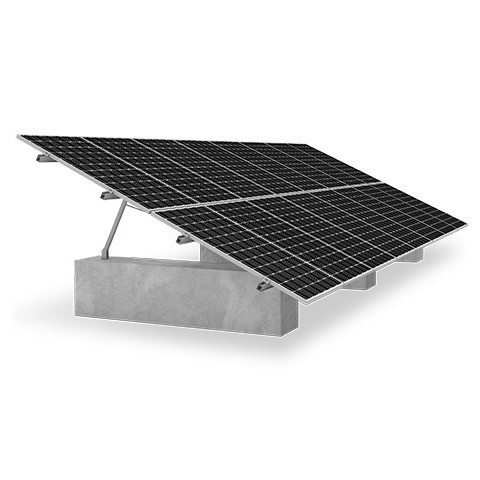

Ein Beispiel aus dieser Kategorie ist das K2 N-Rack System: Laut Shopbeschreibung ist es als einfache Lösung für kleine Freiflächenprojekte und Off-Grid-Anlagen konzipiert, die schnell und effizient aufgebaut werden können. Es bietet Aufständerung 20°, ist als komplettes, versandfertiges Montagekit erhältlich und die Kits sind auf 2×12 Module ausgelegt.
Auswahl-Tipp: Achten Sie bei Freiland-Systemen besonders auf Untergrund/Gründung, Windlasten, Korrosionsumgebung und das geplante Modullayout. Für eine saubere Projektumsetzung empfiehlt sich eine anwendungsbezogene Planung (Modulanzahl, Reihenabstände, Kabelwege, Blitz-/Erdungskonzept). In den Artikeln finden Sie die passenden Kits und Komponenten nach Herstellerfilter (u. a. K2 Systems, Renusol).

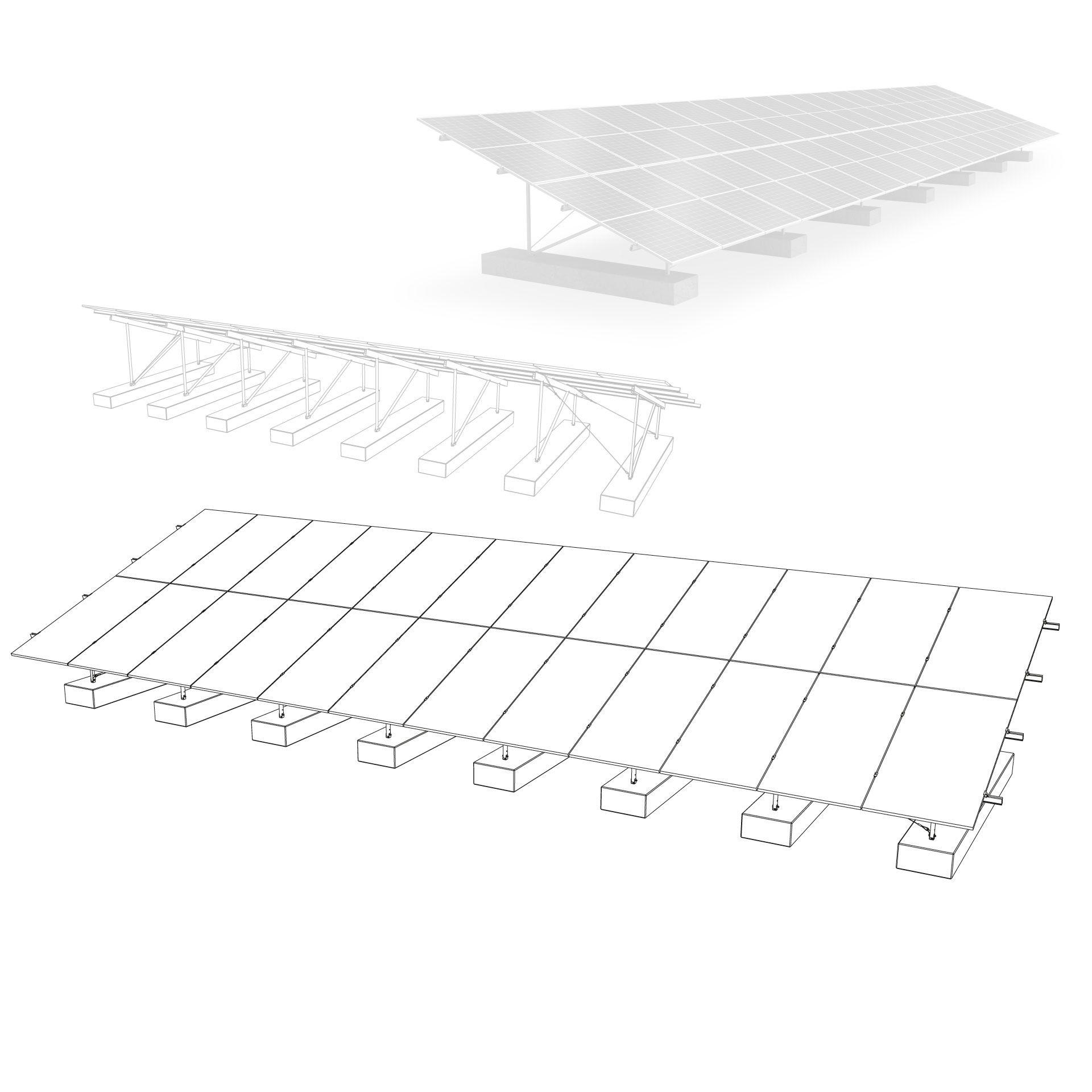

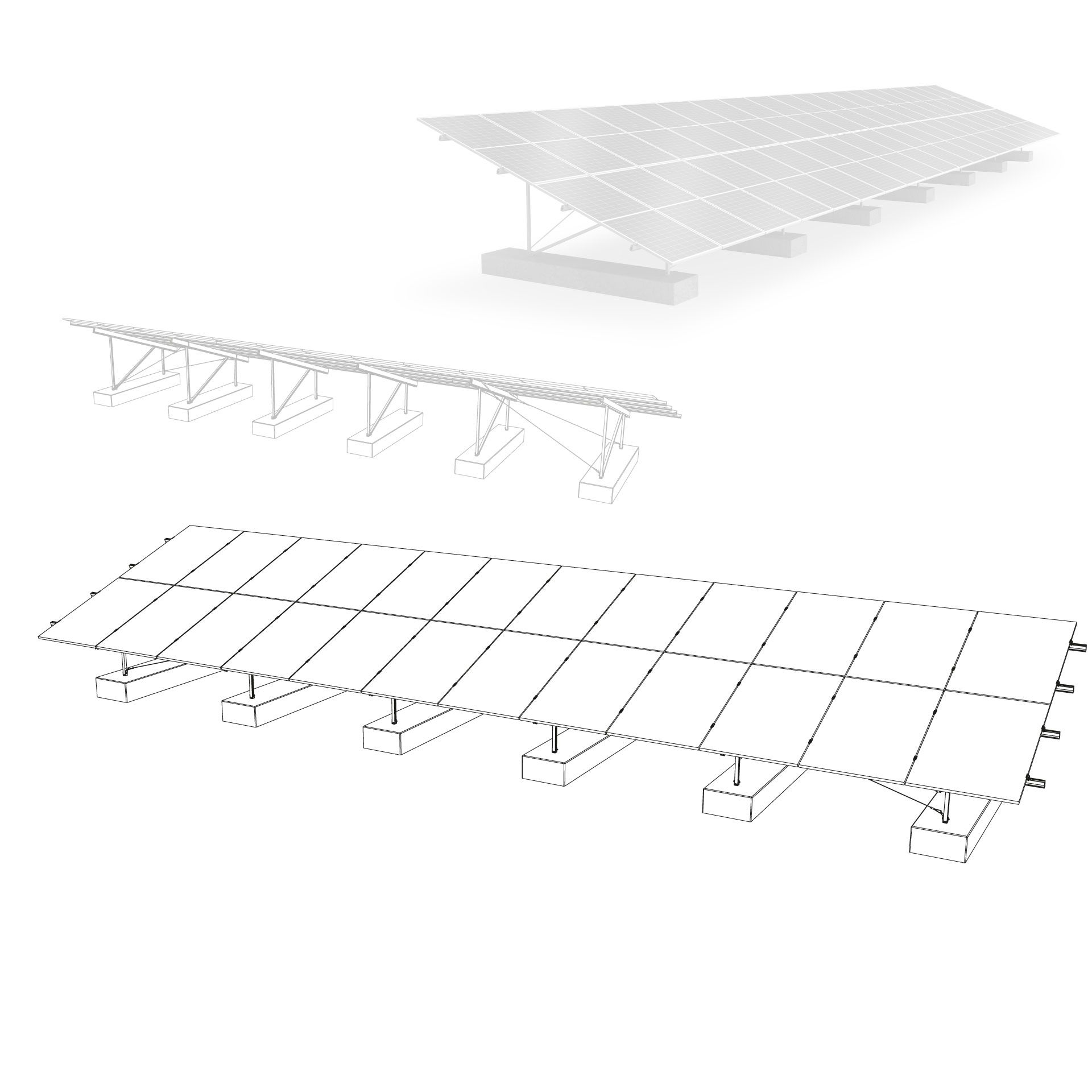

Die Kits sind für eine Konfiguration mit 2×12 Modulen vertikal mit 20° Neigung konzipiert. Die Kits sind für eine Last von 1,75 kN/m² Schnee bei einer Windlast von 0,67 kN/m² ausgelegt und können so an vielen Orten bequem und unkompliziert verbaut werden.

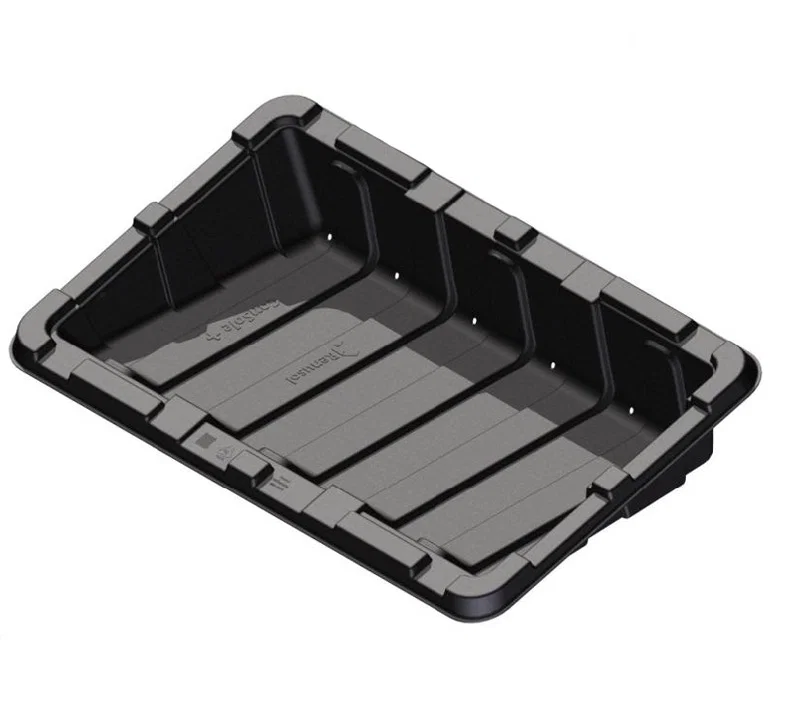

Renusol ConSole+ für Flachdächer mit geringer Traglastreserve (520075-K) für Module mit ca. 1550-2400 x 925-1050 mm, max. Dachneigung 5 Grad, Modulneigung 15 Grad - optional mit Schienenverlängerung XL (Module mit ca. 1550-2400 x 1046-1160 mm) Wenn Sie die optimale Lösung für mittel- bis großflächige PV-Anlagen auf flachen Untergründen suchen, wird Sie dieses System überzeugen. Das einzigartige Markenzeichen der ConSole+ ist, die Sicherung der Anlage durch Ballastierung mit Kies, Gehwegplatten oder ähnlichem Material, so bleibt die Dachhaut oder der Untergrund unbeschädigt. Das führt zu einer äußerst einfachen Planung, extrem kurzen Montagezeiten und stabilem Halt. Gefertigt wird die ConSole+ aus 100% chlorfreiem Polyethylen, was dem robusten System eine lange Lebensdauer verleiht. Gleichzeitig ermöglichen das geringe Gewicht und die stapelbare Form enorme Vorteile in der Logistik, der Lagerung und bei der Montage. ConSole+ ist robust, langlebig und begeistert durch eine besonders einfache Handhabung. Flachdachmontage, ohne Verankerung, ohne Beschädigung der Dachhaut Auch geeignet für Freilandanlagen: Besonders für Deponien, felsige Untergründe und Konversionsflächen Für die meisten Größen von Solarmodulen erhältlich Auflagewinkel 15° Aerodynamische Version (ConSole+) Auflagewinkel 15° mit Windschott Freie Positionierung der Module Optimale Lastenverteilung ohne Punktlasten Entspricht Brandschutzanforderung nach DIN EN 13501-1:2010-01 Klasse E Geringes Produktgewicht, je nach Typ 7,9 - 9,9 kg Geeignet für Folien und Bitumen-Flachdächer Modulneigung 15°, maximale Dachneigung 5° Modulausrichtung: Querformat Modulgrößen 1550-2400 x 925-1050 mm - mit Schienenverlängerung XL Modulgröße 1550-2400 x 1046-1160 mm inklusive Montage-Set Belastbarkeit bis Windlastzone 4, Schneelastzone 3 10 Jahre Produktgarantie Lieferumfang bestehend aus: 1 Stk Console+ Plus 2 Stk Halteschienen 1 Stk Schrauben-Set (8 Stk Schrauben, 8 Stk Muttern, 8 Stk Unterlegscheiben) je nach Auswahl mit Schienenverlängerungs-Set XL Weitere Informationen siehe Datenblatt und Installationsanleitung
K2 Systems Federstecker Federstecker DIN 11024. Material: Edelstahl A2-AISI304 Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt und dem Gesamtkatalog unten zum Download. Bitte fragen Sie uns an! Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.

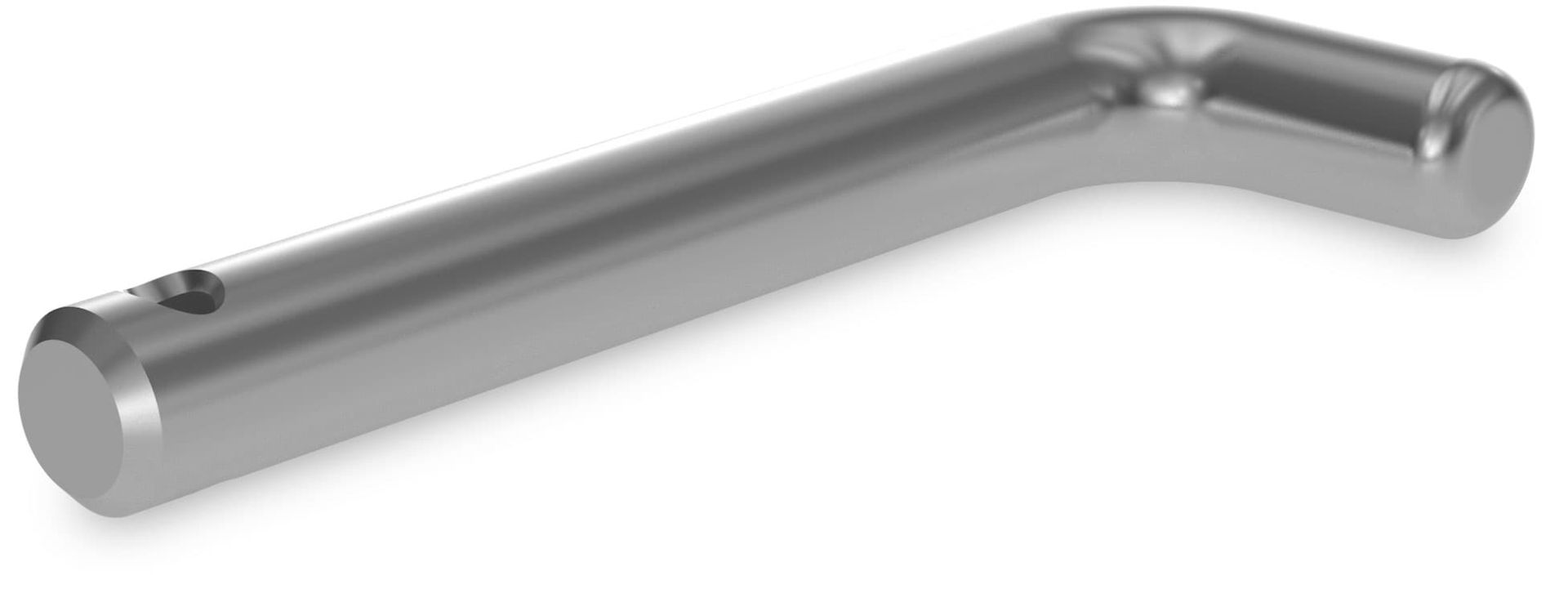

K2 Systems TiltUp Vento Pin Pin zur Verbindung der TiltUp Vento Profilen. Material: 1.4301 (X5CrNi18-10) TS520Montagesysteme: K2 TiltUp Vento System und Dome 6 Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt und dem Gesamtkatalog unten zum Download. Bitte fragen Sie uns an! Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.

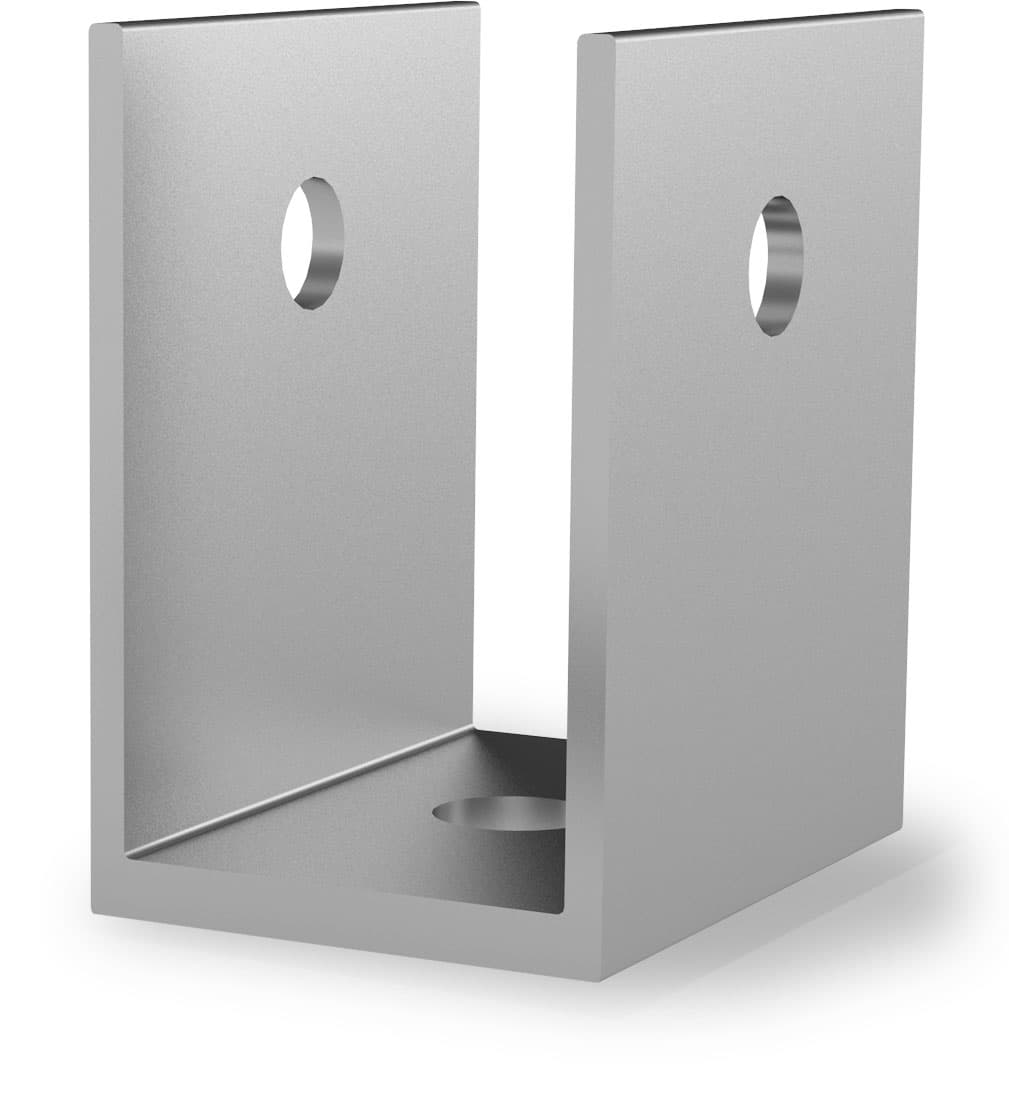

K2 Systems TiltUp Vento Foot Für die Verbindung zwischen dem Betonfundament und der TiltUp Vento Brace. Material: Aluminium EN AW 6063 T66.Montagesysteme: K2 GreenRoof Vento, K2 TiltUp Vento System Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt und dem Gesamtkatalog unten zum Download. Bitte fragen Sie uns an! Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.

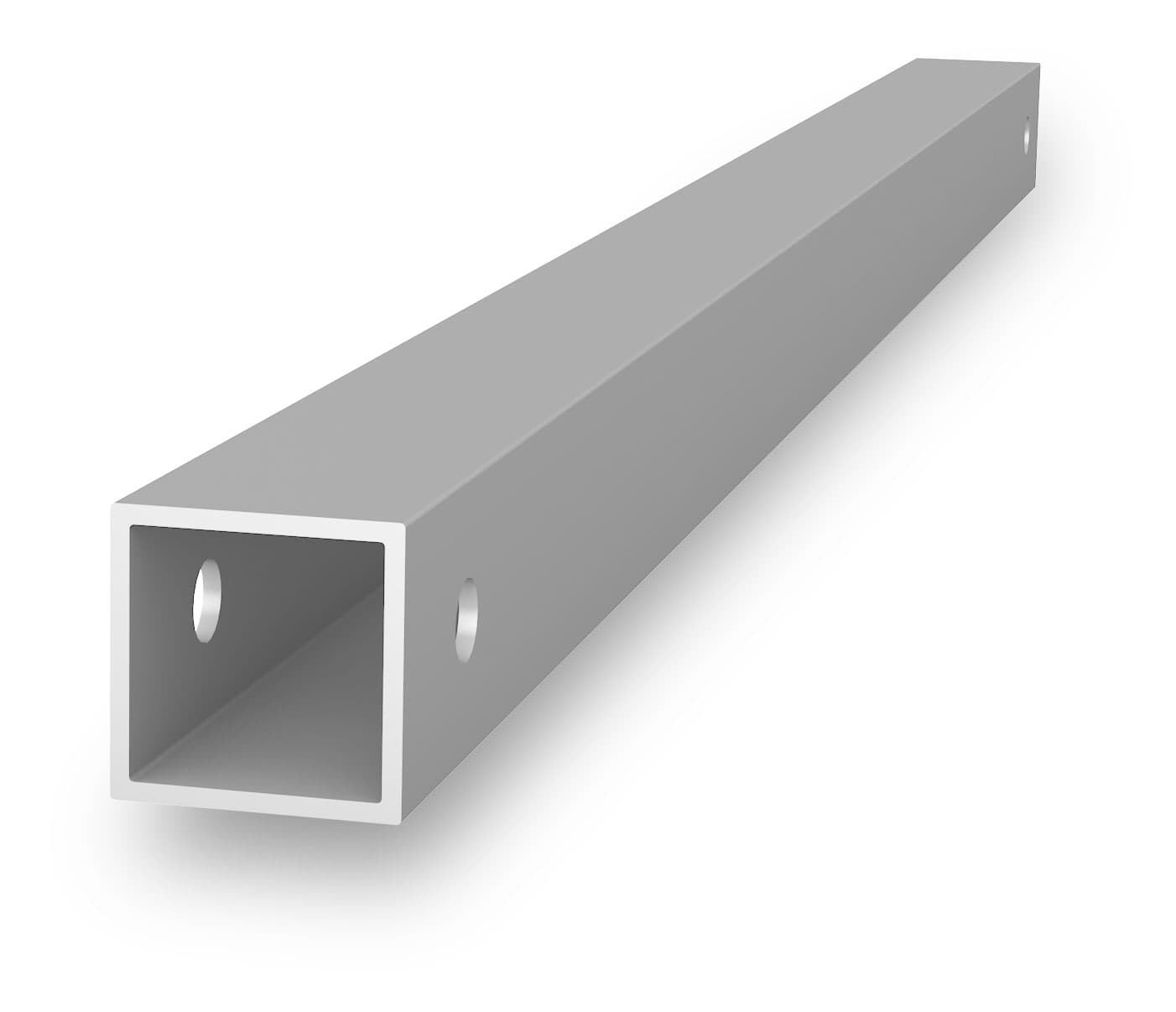

K2 Systems TiltUp Vento Strebe 856 mm Hintere Strebe für das TiltUp Vento System. Material: Aluminium EN AW 6060 T6; Länge: 856 mmMontagesysteme: K2 TiltUp Vento System Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt und dem Gesamtkatalog unten zum Download. Bitte fragen Sie uns an! Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
K2 Systems TiltUp Vento Strebe 1047 mm Hintere Strebe für das TiltUp Vento System. Material: Aluminium EN AW 6060 T6; Länge: 1047 mmMontagesysteme: K2 TiltUp Vento System Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt und dem Gesamtkatalog unten zum Download. Bitte fragen Sie uns an! Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
K2 Systems TiltUp Vento Strebe 558 mm Hintere Strebe für das TiltUp Vento System. Material: Aluminium EN AW 6060 T6; Länge: 558 mmMontagesysteme: K2 TiltUp Vento System Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt und dem Gesamtkatalog unten zum Download. Bitte fragen Sie uns an! Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
K2 Systems TiltUp Vento Strebe 446mm Hintere Strebe für das TiltUp Vento System. Material: Aluminium EN AW 6060 T6; Länge: 446 mmMontagesysteme: K2 TiltUp Vento System Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt und dem Gesamtkatalog unten zum Download. Bitte fragen Sie uns an! Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
K2 Systems TiltUp Vento Strebe 679 mm Hintere Strebe für das TiltUp Vento System. Material: Aluminium EN AW 6060 T6; Länge: 679 mmMontagesysteme: K2 TiltUp Vento System Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt und dem Gesamtkatalog unten zum Download. Bitte fragen Sie uns an! Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
