Solar Zubehör für PV-Anlagen
In der Kategorie Solar Zubehör finden Sie alles, was Sie für eine fachgerechte Installation, einen sicheren Betrieb und eine saubere Erweiterung Ihrer Photovoltaikanlage benötigen. Ob Neubau, Nachrüstung oder Serviceeinsatz: Mit dem passenden Zubehör stellen Sie zuverlässige Verbindungen her, schützen Ihre Technik und optimieren Monitoring sowie Eigenverbrauch.
Unser Sortiment umfasst typisches PV-Zubehör wie DC/AC-Verkabelung, PV-Steckverbinder (z. B. Original Stäubli MC4 / MC4-EVO2 oder Phoenix Contact SUNCLIX), Sicherungen, Trenn- und Schutzeinrichtungen (u. a. Überspannungsschutz), Energiezähler/Messtechnik, Schnittstellen & Kommunikation, Datenlogger, Werkzeug sowie praktisches Montagezubehör (z. B. Kabelmanagement, Kennzeichnung, Vogelabwehr).
Tipp: Achten Sie bei der Auswahl auf Systemspannung, Kabelquerschnitt, Steckersystem (nicht mischen), Schutzart sowie die Kompatibilität zu Wechselrichter, Speicher und Montagesystem – so vermeiden Sie Ausfälle und sparen Zeit bei der Installation.
| Leiterquerschnitt: | 4 bis 6 mm² |
|---|---|
| Leitungsaußendurchmesser: | 5,9 - 8,8 mm |
| Leiterquerschnitt: | 4 bis 6 mm² |
|---|---|
| Leitungsaußendurchmesser: | 5,9 - 8,8 mm |
| Leiterquerschnitt: | 4 bis 6 mm² |
|---|---|
| Leitungsaußendurchmesser: | 4,7 - 6,4 mm |
| Hersteller: | SolarEdge |
|---|

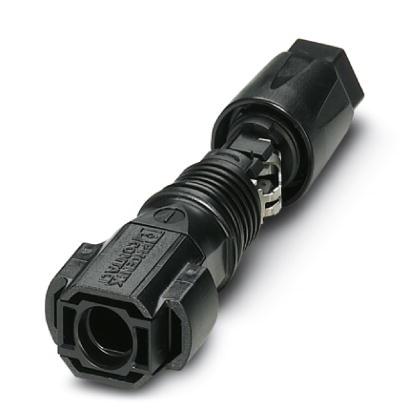

Phoenix Contact Sunclix Stecker PV-C3M-S 2,5-6 (-) für Solarkabel mit Leiterquerschnitt 2,5 bis 6 mm² Photovoltaik-Steckverbinder, Nennspannung: 1100 V, Anschlussart: Federkraft, Farbe: schwarz, nur mit Werkzeug entriegelbar Maße: Leitungsaußendurchmesser: 5 mm ... 8 mm Umgebungsbedingungen: Schutzart (gesteckt): IP66 /†IP68 (2m / 24h) Umgebungstemperatur (Betrieb): -40 ∞C ... 85 ∞C Umgebungstemperatur (Montage): -25 ∞C ... 50 ∞C Allgemein: Ausführung: Stift Anzugsdrehmoment Mutter: 2 Nm ±0,1 Nm Steckkraft: 45 N ±10 N Trennkraft: 200 N ±50 N Auszugskraft der Leitung Trennkraft: > 250 N Allgemein: Bemessungsspannung: 1100 V Bemessungsstrom (2,5 qmm): 20 A Bemessungsstrom (4,0 qmm): 30 A Bemessungsstrom (6,0 qmm): 35 A Schutzklasse: II Material: Farbe: schwarz Isolierstoff: mPPE Material Kontakt: Cu Material Kontaktoberfläche: Ag Brennbarkeitsklasse nach UL 94: V0 Anschlussdaten: Anschlussart: Federkraft Anschlussvermögen: 2,5 qmm ... 6 qmm Durchgangswiderstand mit angeschlossenem Leiter: 0,45 mOhm Abisolierlänge: 15 mm Kabeltyp: PV1-F Leitungen Datenblatt Phoenix Contact Sunclix unten zum Download
HELUKABEL SOLARFLEX®-X H1Z2Z2-K 1500 V DC, EN 50618 - DC Solarkabel 10 qmm schwarz HELUKABEL SOLARFLEX®-X H1Z2Z2-K 10 qmm schwarz. Die SOLARFLEX®-X H1Z2Z2-K wird zur Verkabelung von Solarmodulen eingesetzt. Für direkte Erdverlegung geeignet. Für eine dauerhafte Verlegung im Wasser nicht geeignet. Die höchstzulässige Gleichspannung des Systems, in dem die Leitung eingesetzt wird, darf 1,8 kV nicht überschreiten. Die Leitung ist geeignet für die Verwendung in und an schutzisolierten Geräten und Anlagen (Schutzklasse II). Der feindrähtige Leiter besteht aus verzinntem Kupfer nach DIN VDE 0295 Klasse 5 beziehungsweise IEC 60228 Klasse 5. Aderisolation und Außenmantel werden aus vernetztem Spezial-Compound gefertigt. Dadurch eignet sich das Solarkabel für anspruchsvolle Installationen im Innen- und Außenbereich. Produktvorteile Solarleitung nach DIN EN 50618 und DIN VDE 0283-618 Feindrähtige, verzinnte Cu-Litze der Leiterklasse 5 UV-, ozon-, witterungs- und wasserbeständig Für die Verlegung im Freien geeignet Für direkte Erdverlegung geeignet Halogenfrei und flammwidrig Raucharm gemäß DIN EN 61034 Kurz- und erdschlusssicher Für schutzisolierte Geräte und Anlagen der Schutzklasse II geeignet TÜV-Rheinland-zertifiziert Einsatzbereich Die SOLARFLEX®-X H1Z2Z2-K dient zur DC-seitigen Verkabelung von Solarmodulen und weiteren Komponenten einer Photovoltaikanlage. Der Leiterquerschnitt von 10 mm² eignet sich insbesondere für Verbindungen, bei denen aufgrund größerer Leitungslängen oder höherer Strombelastungen ein größerer Kabelquerschnitt erforderlich ist. Dank ihres widerstandsfähigen Aufbaus kann die Leitung dauerhaft im Freien sowie direkt im Erdreich verlegt werden. Für eine dauerhafte Verlegung im Wasser ist das Kabel nicht vorgesehen. Die höchstzulässige Gleichspannung des Systems darf 1,8 kV nicht überschreiten. Bei Installation und Verarbeitung sind die geltenden Verlegevorschriften zu beachten. Technische Daten Hersteller: HELUKABEL Produktserie: SOLARFLEX®-X Leitungstyp: H1Z2Z2-K Ausführung: 1 × 10 mm² Entspricht ungefähr: AWG 8 Leiter: Cu-Litze, verzinnt und feindrähtig Leiterklasse: Klasse 5 Aderisolation: Vernetztes Spezial-Compound Außenmantel: Vernetztes Spezial-Compound Mantelfarbe: Schwarz Außen-Ø: ca. 6,9 bis 7,7 mm Nennspannung AC: U₀/U 1.000/1.000 V Nennspannung DC: U₀/U 1.500/1.500 V Prüfspannung: 6.500 V Temperaturbereich bewegt: -25 °C bis +60 °C Temperaturbereich nicht bewegt: -40 °C bis +90 °C Zulässige Betriebstemperatur am Leiter: +120 °C Kurzschlusstemperatur am Leiter: +250 °C, maximal 5 Sekunden Mindestbiegeradius bewegt: 6 × Außen-Ø Mindestbiegeradius nicht bewegt: 4 × Außen-Ø Kupferzahl: ca. 96 kg/km Leitungsgewicht: ca. 125 kg/km HELUKABEL Artikelnummer: 713532 Zertifizierungen und Zulassungen: TÜV Rheinland, EAC Prüfungen halogenfrei nach DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1 flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2 Rauchdichte nach DIN VDE 0482-1034-1+2 / DIN EN 61034-1+2 / IEC 61034-1+2 UV-beständig nach DIN VDE 0283-618 / DIN EN 50618 Anhang E ozonbeständig nach DIN VDE 0283-618 / DIN EN 50618 witterungsbeständig nach DIN VDE 0283-618 / DIN EN 50618 Anhang E wasserbestaendig nach DIN VDE 0285-525-2-21 / DIN EN 50525-2-21 Anhang E Strombelastbarkeit nach DIN VDE 0283-618 / DIN EN 50618 kurz- und erdschlusssicher nach DIN VDE 0100-520 / HD 60364-5-52 Gleichspannungsbeständigkeit der Isolation nach DIN VDE 0283-618 / DIN EN 50618 Tab. 2 Zertifizierungen und Zulassungen: EAC, TÜV Rheinland Lieferhinweis:Laufende Meter Ausführliches Datenblatt finden Sie unten zum Download
| Hersteller: | Dehn |
|---|---|
| Schutz-Seite: | DC-Schutz |
| Einbaumaße: | 2 TE |
|---|---|
| Hersteller: | Citel |
| Netzform: | TN Systeme |
| Schutz-Seite: | AC-Schutz |
| Einbaumaße: | 4 TE |
|---|---|
| Hersteller: | Citel |
| Netzform: | TNS Systeme |
| Schutz-Seite: | AC-Schutz |

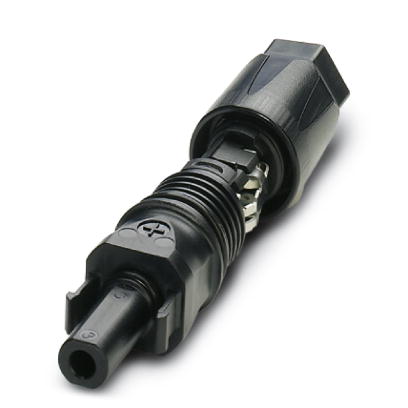

Phoenix Contact Sunclix Buchse PV-C3F-S 2,5-6 (+) für Solarkabel mit Leiterquerschnitt 2,5 bis 6 mm² Photovoltaik-Steckverbinder, Nennspannung: 1100 V, Anschlussart: Federkraft, Farbe: schwarz, nur mit Werkzeug entriegelbar Maße: Leitungsaußendurchmesser: 5 mm ... 8 mm Umgebungsbedingungen: Schutzart (gesteckt): IP66 /†IP68 (2m / 24h) Umgebungstemperatur (Betrieb): -40 ∞C ... 85 ∞C Umgebungstemperatur (Montage): -25 ∞C ... 50 ∞C Allgemein: Ausführung: Stift Anzugsdrehmoment Mutter: 2 Nm ±0,1 Nm Steckkraft: 45 N ±10 N Trennkraft: 200 N ±50 N Auszugskraft der Leitung Trennkraft: > 250 N Allgemein: Bemessungsspannung: 1100 V Bemessungsstrom (2,5 qmm): 20 A Bemessungsstrom (4,0 qmm): 30 A Bemessungsstrom (6,0 qmm): 35 A Schutzklasse: II Material: Farbe: schwarz Isolierstoff: mPPE Material Kontakt: Cu Material Kontaktoberfläche: Ag Brennbarkeitsklasse nach UL 94: V0 Anschlussdaten: Anschlussart: Federkraft Anschlussvermögen: 2,5 qmm ... 6 qmm Durchgangswiderstand mit angeschlossenem Leiter: 0,45 mOhm Abisolierlänge: 15 mm Kabeltyp: PV1-F Leitungen Datenblatt Phoenix Contact Sunclix unten zum Download
H07V-K Verdrahtungsleitung 1x10mm² GN-GE für die Erdung des Montagesystems der Photovoltaikanlage PVC-Einzeladern nach DIN VDE 0281 Teil 3, HD 21.3 S3 und IEC 60227-3 Leiter-Nennquerschnitt: 10 mm² Leiter-Klasse: Kl.5 = feindrähtig Ader-Isolation: PVC Schirm: Nein Ader-Farbe: grün-gelb Flammwidrig: nach EN 60332-1-2 Außendurchmesser ca.: 6,4 mm Nennspannung U0: 450 V Nennspannung U: 750 V Aufmachung: 100m Ring Bauart: H07V-K Cu-Gewicht: 11,6 Gewicht: 9,6 kg Lieferhinweis: Ring Kleinste Liefereinheit: 100m Potentialausgleich von Photovoltaikanlagen Potentialausgleich für alle berührbaren metallischen Teile einer elektrischen Anlage ist gemäß DIN VDE 0100, Teil 712 grundsätzlich vorgeschrieben. Dies betrifft insbesondere auch Montagegestelle und Modulrahmen bei PV-Anlagen. Es ist zu beachten, dass PV-Anlagen z.B. durch Fehlerzustände in Wechselrichtern unter Spannung stehen könnten. Personenschäden sind durch den Potentialausgleich grundsätzlich zu verhindern! Primär-Schädigungen durch elektrischen Schlag sind gerade auf Dächern sehr gefährlich, da sie sehr leicht zu sehr schweren Sekundärschäden (Sturz vom Dach) führen können. Ein Dach ist zwar sozusagen nicht öffentlich zugänglich, es müssen aber Anlagen z.B. durch Schornsteinfeger usw. gewartet werden. Es muß also in jedem Falle ein kompletter Berührungsschutz gewährleistet sein.
