Solar Zubehör für PV-Anlagen
In der Kategorie Solar Zubehör finden Sie alles, was Sie für eine fachgerechte Installation, einen sicheren Betrieb und eine saubere Erweiterung Ihrer Photovoltaikanlage benötigen. Ob Neubau, Nachrüstung oder Serviceeinsatz: Mit dem passenden Zubehör stellen Sie zuverlässige Verbindungen her, schützen Ihre Technik und optimieren Monitoring sowie Eigenverbrauch.
Unser Sortiment umfasst typisches PV-Zubehör wie DC/AC-Verkabelung, PV-Steckverbinder (z. B. Original Stäubli MC4 / MC4-EVO2 oder Phoenix Contact SUNCLIX), Sicherungen, Trenn- und Schutzeinrichtungen (u. a. Überspannungsschutz), Energiezähler/Messtechnik, Schnittstellen & Kommunikation, Datenlogger, Werkzeug sowie praktisches Montagezubehör (z. B. Kabelmanagement, Kennzeichnung, Vogelabwehr).
Tipp: Achten Sie bei der Auswahl auf Systemspannung, Kabelquerschnitt, Steckersystem (nicht mischen), Schutzart sowie die Kompatibilität zu Wechselrichter, Speicher und Montagesystem – so vermeiden Sie Ausfälle und sparen Zeit bei der Installation.
H07V-K Verdrahtungsleitung 1x10mm² GN-GE für die Erdung des Montagesystems der Photovoltaikanlage PVC-Einzeladern nach DIN VDE 0281 Teil 3, HD 21.3 S3 und IEC 60227-3 Leiter-Nennquerschnitt: 10 mm² Leiter-Klasse: Kl.5 = feindrähtig Ader-Isolation: PVC Schirm: Nein Ader-Farbe: grün-gelb Flammwidrig: nach EN 60332-1-2 Außendurchmesser ca.: 6,4 mm Nennspannung U0: 450 V Nennspannung U: 750 V Aufmachung: 100m Ring Bauart: H07V-K Cu-Gewicht: 11,6 Gewicht: 9,6 kg Lieferhinweis: Ring Kleinste Liefereinheit: 100m Potentialausgleich von Photovoltaikanlagen Potentialausgleich für alle berührbaren metallischen Teile einer elektrischen Anlage ist gemäß DIN VDE 0100, Teil 712 grundsätzlich vorgeschrieben. Dies betrifft insbesondere auch Montagegestelle und Modulrahmen bei PV-Anlagen. Es ist zu beachten, dass PV-Anlagen z.B. durch Fehlerzustände in Wechselrichtern unter Spannung stehen könnten. Personenschäden sind durch den Potentialausgleich grundsätzlich zu verhindern! Primär-Schädigungen durch elektrischen Schlag sind gerade auf Dächern sehr gefährlich, da sie sehr leicht zu sehr schweren Sekundärschäden (Sturz vom Dach) führen können. Ein Dach ist zwar sozusagen nicht öffentlich zugänglich, es müssen aber Anlagen z.B. durch Schornsteinfeger usw. gewartet werden. Es muß also in jedem Falle ein kompletter Berührungsschutz gewährleistet sein.
| Einbaumaße: | 4 TE |
|---|---|
| Hersteller: | Citel |
| Schutz-Seite: | DC-Schutz |
KAISER Dichtungsmanschette für Solarkabel - Mehrfach-Luftdichtungsmanschette ECON® für das zuverlässige Abdichten von bis zu 6 Leitungsdurchführungen (Solarkabel und Potentialausgleichskabel) durch die luftdichte Gebäudehülle KAISER Dichtungsmanschetten werden aus hochwertigem Polyethylen gefertigt und sind alterungs- und temperaturbeständig. Ihre extrem starke Klebkraft sorgt auf allen gängigen Untergründen für dauerhafte Dichtigkeit. Die Leitung bzw. das Rohr wird durch den elastischen Dichtstutzen geführt, der sich exakt dem jeweiligen Durchmesser anpasst. Anzahl Leitungsdurchführungen 1 - 6Durchmesser Leitung 4 - 11 mmideal geeignet für das Solarkabel der einzelnen Strings und Potentialausgleichskabelflexibles Abdichten von 1 bis 6 Leitungen oder Rohren,geringer Platzbedarf und starke Klebekraftkomplett werkzeuglose Montageabdichten auch bei stark abknickenden Leitungennicht genutzte Durchführungen dienen als Reserve für spätere InstallationenLänge: 230 mmBreite: 230 mmHöhe: 25 mm Ausführliches Datenblatt finden Sie unten zum Download

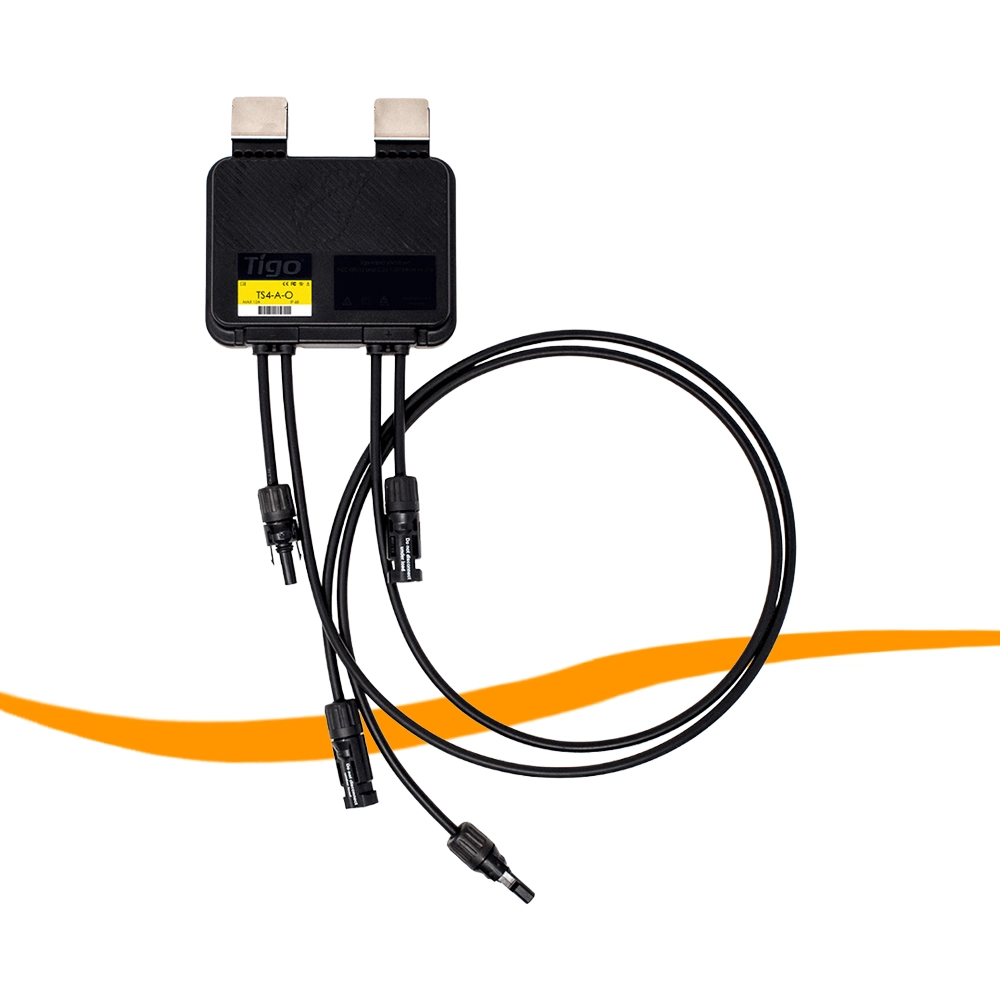

TIGO Leistungsoptimierer TS4-A-O (Yellow) - Leistungoptimierer mit Stäubli MC4 EVO2 Stecker bis 700 Watt Nennleistung, 80V Leerlaufspannung pro Modul Der TS4-A-O (Optimierung) ist die neue weiterentwickelte Optimierungslösung für Add-On, die Smart Modulfunktionen für Standard-PV-Module zur Steigerung der Zuverlässigkeit bietet. Verbessern Sie die Energieeffizienz, indem Sie leistungsschwache PV-Systeme aufrüsten oder neue Anlagen mit intelligenten Funktionen ausstatten. Der TS4-A-O mit UHD-Core Technologie und verbesserten Leistungsdaten unterstützen PV-Module bis 700W. Bei diesem System müssen nicht alle Module mit einen Optimierer ausgerüstet werden, sondern nur die Module die z.B. von Verschattung betroffen und Sie auf Modulebene überwachen und optimieren wollen. Das bedeutet: Geringere Investitionskosten Niedrigerer Installationsaufwand Systemoptimierung Ertragssteigerung bei Teilvschattung und unterschiedlicher Modulausrichtung Abschaltung auf Modulebene Überwachung auf Modulebene Höchste Flexibilität Selective Deployment: Einsatz von DC-Optimierern nur wo benötigt Kompatibel mit allen Standardmodulen Schnelle Installation Einsparung von mehr als 2,5 Stunden bei einer 30-Modul-Installation im Vergleich zu bisherigen Systemen Bequeme Installation am Boden reduziert Dacharbeiten Maximal zuverlässig Geringere Ausfallwahrscheinlichkeit durch weniger Komponenten Hohe Lebensdauer durch bedarfsoptimierten Bypass-Betrieb Die Tigo TS4 Lösung für die Sicherheitsabschaltung besteht aus 3 Komponenten: Tigo TS4-A-O Optimierer - steckerfertig werden an die gewünschten Module angebracht Lagerungstemperaturbereich: -40 °C bis +85 °C (-40 °F bis + 185 °F) Schutzart: IP68 Abmessungen: 138,4 x 139,7 x 22,9 mm Gewicht: 520 g Spannungsbereich: 16 - 80V Maximaler Eingangsstrom: 15A Maximale Eingangsleistung: 700W Ausgangskabellänge: 1,20 m Steckverbinder: MC4 EVO2 Kommunikationsart: Funkverbindung Sicherheitsabschaltung nach UL (NEC 2014 & 2017 & 2020 690.12): Ja* Empfohlene Sicherungsleistung: 30A *Für die Sicherheitabschaltung mit TS4-A-O werden TAP (Gateway) und Cloud Connect Advanced (CCA) benötigt. Tigo Cloud Connect Advanced (CCA) ist die Managementeinheit Die Kommunikationseinheit Tigo Cloud Connect Advanced verbindet die TS4-A-O Komponenten per WLAN oder Ethernet mit dem Tigo Monitoring-Portal. Tigo Access Point (TAP) sorgt für die Kommunikation zwischen den Optimierern und Cloud Connect Das Gateway ermöglicht die drahtlose Kommunikation von bis zu 300 TS4 Komponenten. Es lässt sich einfach auf der Modulrückseite oder der Unterkonstruktion installieren und hat eine Reichweite bis zu 35 Meter. Die Verbindung zu Cloud Connect Advanced funktioniert per drahtgebundenem RS485 Verbindung. (Empfohlener Kabeltyp: RS485, l 8-22AWG) Hinweis: Stäubli Multi Contact MC4 sind kompatibel mit Stäubli Multi Contact MC4 EVO 2
| Leiterquerschnitt: | 4 bis 6 mm² |
|---|---|
| Leitungsaußendurchmesser: | 5,5 - 7,5 mm |
HELUKABEL SOLARFLEX®-X H1Z2Z2-K 1500 V DC, EN 50618 - DC Solarkabel 6 qmm schwarz zur Verkabelung von Solarmodulen Eigenschaften Cu-Litze verzinnt, nach DIN VDE 0295 Kl.5, feindrähtig, IEC 60228 cl.5 Aderisolation aus vernetztem Spezialcompound doppelt isoliert erfüllt Schutzklasse II UV-beständig Mantelfarbe schwarz Halogenfrei nach DIN VDE 0285-525-1 / DIN EN 50525-1 Anhang B / DIN EN 60754-1 / IEC 60754-1 Flammwidrig nach IEC 60332-1-2 Rauchdichte nach IEC 61034 Bewitterung / UV-Beständigkeit nach EN 50618 Anhang E ozonbeständig nach EN 50618 wasserbeständig nach DIN VDE 0285-525-2-21 / DIN EN 50525-2-21 Anhang E Gleichspannungsbeständigkeit der Isolation nach DIN VDE 0283-618 / DIN EN 50618 Tab. 2 Temperaturbereich: -40°C bis +90°C max.Temp. am Leiter +120°C Nennspannung: Nennspannung AC 1000 Volt Nennspannung DC 1500 Volt höchstzulässige Gleichspannung 1800 Volt Prüfwechselspannung: AC 6,5 kV Mindestbiegeradius: nicht bewegt 5x Aussen Ø Zulassungen EN 50618 TÜV Lieferhinweis:MeterwareKleinste Liefereinheit: 25m Ausführliches Datenblatt finden Sie unten zum Download
KBE Solarkabel DB EN 50618 10,0 mm² schwarz Zertifizierung nach EN 50618 (H1Z2Z2-K) Nennspannung: DC 1,5/1,5 kV, AC 1,0/1,0 kV Aufbau: Feindrähtige verzinnte Kupferlitze Aderisolation und Mantel: vernetztes Spezial Polyolefin UV-beständig, halogenfrei Isolierung und Mantel sind fest mit einander verbunden Eigenschaften: Zertifizierung nach EN 50618 (H1Z2Z2-K) Ausgelegt für 1500 V Erdverlegbarkeit durch hochwertige Isolationsmaterialien. Hohe Wasserbeständigkeit und hohe mechanische Stabilität Umgebungstemperatur im Betrieb: -40 °C bis +90 °C Tiefste, zulässige Umgebungstemperatur zur Installation: -25 °C Tiefste, zulässige Umgebungstemperatur: -40 °C Eigenschaften vor Alterung EN 60811-1-1; EN 60811-1-2, Zugfestigkeit Isolierung ≥ 6,5 N/mm², Zugfestigkeit Mantel ≥ 8,0 N/mm², Reißdehnung ≥ 125 % Lieferhinweis: Liefereinheit: Einwegtrommel 500m oder Meterware
BRC Power Optimizer M700-E - Schattenoptimierung für Leistungsstärkere Module bis 700 Watt Mit dem Power Optimizer von BRC lösen Sie schnell und einfach das Verschattungsproblem in der PV Anlage. An den betroffenen Modulen installiert er sofort einsatzbereit. Dank 18,5 Ampere Nennstrom mit allen gängigen Modul-Leistungsklassen kompatibel. Der BRC Power Optimizer ist flexibel einsetzbar und kann je nach Bedarf an einzelne oder an mehrere verschattete Module angeschlossen werden. Module, die nicht verschattetet sind, müssen nicht mit den Optimizers ausgestattet werden. Es können unterschiedliche Module in einer Anlage und unterschiedlichen Ausrichtungen kombiniert werden. Das ist der große Vorteil der Flexibilität des BRC Optimizers. Der Optimizer ist mit hochwertigen Materialien und Komponenten ausgestattet, die eine lange Lebensdauer und eine hohe Effizienz gewährleisten. Er ist einfach zu installieren und kann problemlos in bestehende Solaranlagen integriert werden. Produktvorteile:- Maximaler Ertrag - Standby.Funktion - Ultra Fast MPP-Tracking mit 20-fach schnellerem Schalten - Plug & Play - Einfachste Installation - Wechselrichterunabhängig Produkteigenschaften:• DC Eingangsspannungsbereich: 16 bis 70 V• DC Nennstrom: 18,5 A• DC Kurzschlussstrom: 23,2 A• Max DC-Leistung: 700 Wp• Überspannungskategorie: II• Maximaler Wirkungsgrad: 99,5%• Ausgangsspannungsbereich: 0 bis Voc• Ausgangsleistungsbereich: 0 bis 700 W• Maximale Systemspannung: 1000V• Sicherheit Schutzklasse: II• Verbindungsstecker: Stäubli MC4• Länge Anschlusskabel: 0,16 (Eingang) / 1,2 m (Ausgang)• Schutzklasse: IP 68• Herstellergarantie: 25 Jahre Von BRC mit folgenden Wechselrichtern getestet: Alpha ESS AXITEC Delta Energy Systems GmbH Fenecon Fronius FoxESS GoodWe HagerEnergy / E3DC Huawei Fusion Solar KACO new energy KATEK / Steca KOSTAL SMA Solar Technology Sofar Solar SOLAX Power Sungrow ZCS Azzuro Überprüfen Sie die Kompatibilität zu Ihrem Wechselrichter anhand der untenstehenden Kompatiblitätszertifikate des Herstellers, sowie mit dem installierten PV-Modul mit dem BRC Checker.*ohne Monitoring Hinweis: Bei MPP Trackern, bei denen im Datenblatt ein höherer MPP Strom pro MPPT als 18,5A angegeben wird, dürfen nur maximal 50% der Module dieses Strangs mit M700-E Optimierern ausgestattet werden. Keine M600-E Optimierer bei parallelen Strängen einsetzen. Verschattete Module bitte auf einen separaten MPP Tracker legen, der nicht parallelgeschaltet ist. Dann kann dieser Strang mit den M600-E Optimierern ausgestattet werden. Stäubli Multi Contact MC4 sind kompatibel mit Stäubli Multi Contact MC4 EVO 2. Beachten Sie auch unbedingt die Installationshinweise und die Prozessbeschreibung zum Test der Optimierer vor der Installation (unten zum Download)

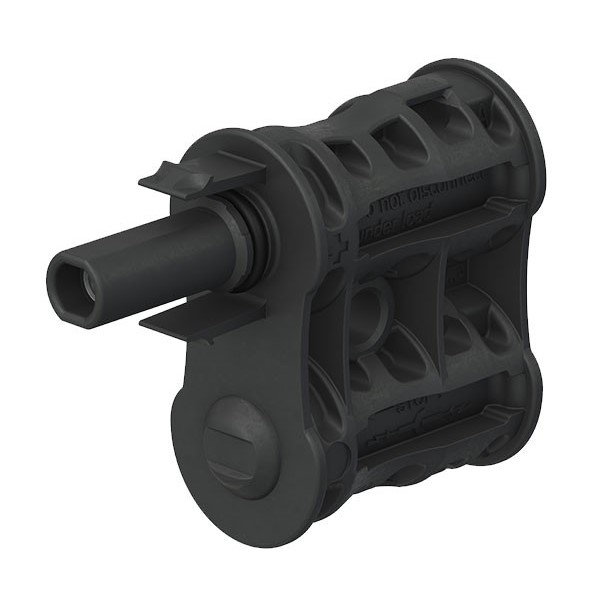

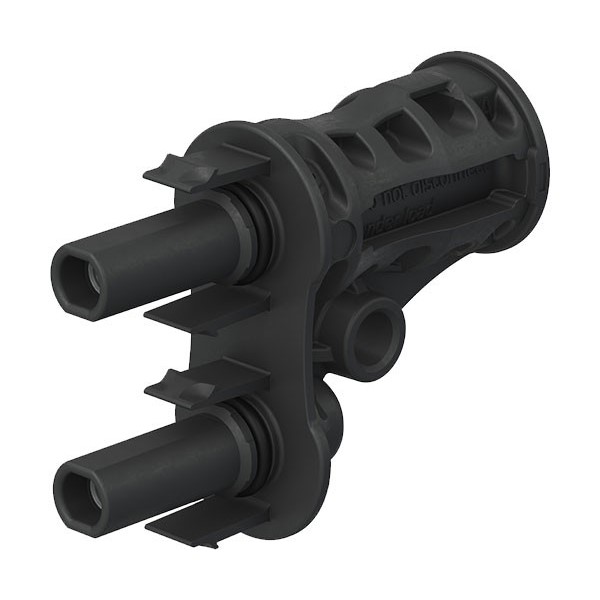

Stäubli Abzweigstecker MC4-Evo 2 (plus / AZB4) - AZS4-EVO2-UR "Plug-and-Play" kein Crimp- oder Drehmomentwerkzeug erforderlich, kompatibel mit original MC4- und MC4-Evo 2 Steckverbindern zugelassen für DC 1500 V gemäß IEC 62852 und UL 6703 Ammoniakbeständig Salznebelsprühtest TÜV-Zertifiziert UL-Zulassung CE-Zertifiziert Eine Montageanleitung sowie das Datenblatt finden Sie unten zum Download
Stäubli PV-KST4-EVO READY Kupplungsstecker - werkzeugfreier Steckverbinder für Leiterquerschnitt 4 bis 6 mm², Bemessungsspannung 1500V DC Der Original MC4-Evo ready ist ein crimpfreier Steckverbinder, der für IEC 1500 V DC Anwendungen bis 30 A geeignet ist. Er ist mit der Original MC4 Produktfamilie von Stäubli steckbar. Für Solarkabel mit Außendurchmesser 5,5 - 7,5 mm und Leiterquerschnitt 4 bis 6 mm² Werkzeuglose Leitungsverbindung: kein Crimpen nötig, der Kontakt wird durch eine automatisch schließende Federklemme hergestellt Für Leitungsquerschnitte von 4 mm² und 6 mm² Keine Einzelteile, die Steckverbinder sind komplett und vorverschraubt: abisolierte PV-Leitung einführen, Gehäuse verschrauben, fertig! Für die Verwendung mit geeigneten Steckverbindern aus der Original MC4-Steckverbinderfamilie und geeigneter Leitung. Datenblatt und Montageanleitung der Original MC4-EVO ready zum unten zum Download
