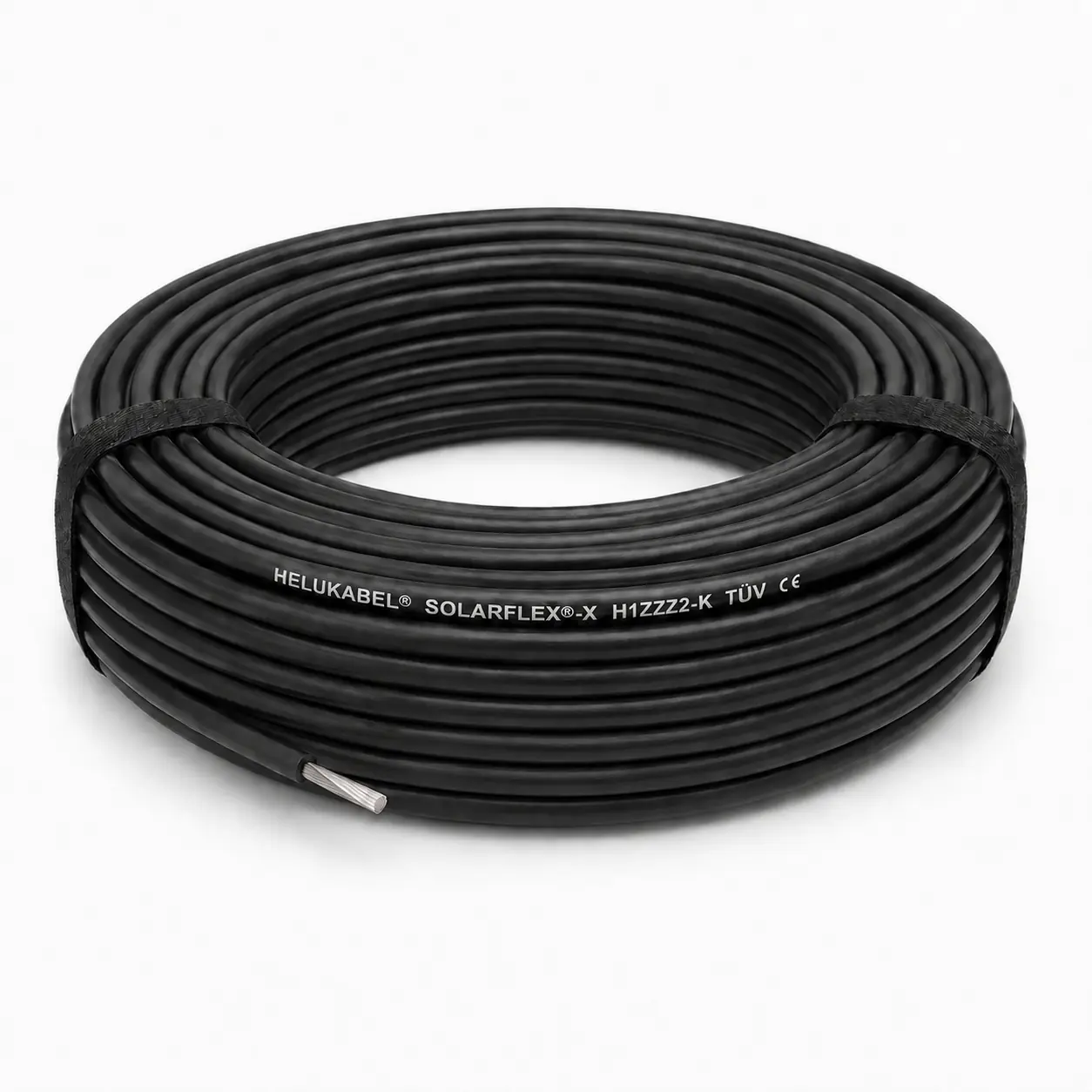

HELUKABEL SOLARFLEX®-X H1Z2Z2-K 1500 V DC, EN 50618 - DC Solarkabel 10 qmm schwarz  HELUKABEL SOLARFLEX®-X H1Z2Z2-K 10 qmm schwarz. Die SOLARFLEX®-X H1Z2Z2-K wird zur Verkabelung von Solarmodulen eingesetzt. Für direkte Erdverlegung geeignet. Für eine dauerhafte Verlegung im Wasser nicht geeignet. Die höchstzulässige Gleichspannung des Systems, in dem die Leitung eingesetzt wird, darf 1,8 kV nicht überschreiten. Die Leitung ist geeignet für die Verwendung in und an schutzisolierten Geräten und Anlagen (Schutzklasse II).  Der feindrähtige Leiter besteht aus verzinntem Kupfer nach DIN VDE 0295 Klasse 5 beziehungsweise IEC 60228 Klasse 5. Aderisolation und Außenmantel werden aus vernetztem Spezial-Compound gefertigt. Dadurch eignet sich das Solarkabel für anspruchsvolle Installationen im Innen- und Außenbereich. Produktvorteile Solarleitung nach DIN EN 50618 und DIN VDE 0283-618 Feindrähtige, verzinnte Cu-Litze der Leiterklasse 5 UV-, ozon-, witterungs- und wasserbeständig Für die Verlegung im Freien geeignet Für direkte Erdverlegung geeignet Halogenfrei und flammwidrig Raucharm gemäß DIN EN 61034 Kurz- und erdschlusssicher Für schutzisolierte Geräte und Anlagen der Schutzklasse II geeignet TÜV-Rheinland-zertifiziert Einsatzbereich Die SOLARFLEX®-X H1Z2Z2-K dient zur DC-seitigen Verkabelung von Solarmodulen und weiteren Komponenten einer Photovoltaikanlage. Der Leiterquerschnitt von 10 mm² eignet sich insbesondere für Verbindungen, bei denen aufgrund größerer Leitungslängen oder höherer Strombelastungen ein größerer Kabelquerschnitt erforderlich ist. Dank ihres widerstandsfähigen Aufbaus kann die Leitung dauerhaft im Freien sowie direkt im Erdreich verlegt werden. Für eine dauerhafte Verlegung im Wasser ist das Kabel nicht vorgesehen. Die höchstzulässige Gleichspannung des Systems darf 1,8 kV nicht überschreiten. Bei Installation und Verarbeitung sind die geltenden Verlegevorschriften zu beachten. Technische Daten Hersteller: HELUKABEL Produktserie: SOLARFLEX®-X Leitungstyp: H1Z2Z2-K Ausführung: 1 × 10 mm² Entspricht ungefähr: AWG 8 Leiter: Cu-Litze, verzinnt und feindrähtig Leiterklasse: Klasse 5 Aderisolation: Vernetztes Spezial-Compound Außenmantel: Vernetztes Spezial-Compound Mantelfarbe: Schwarz Außen-Ø: ca. 6,9 bis 7,7 mm Nennspannung AC: U₀/U 1.000/1.000 V Nennspannung DC: U₀/U 1.500/1.500 V Prüfspannung: 6.500 V Temperaturbereich bewegt: -25 °C bis +60 °C Temperaturbereich nicht bewegt: -40 °C bis +90 °C Zulässige Betriebstemperatur am Leiter: +120 °C Kurzschlusstemperatur am Leiter: +250 °C, maximal 5 Sekunden Mindestbiegeradius bewegt: 6 × Außen-Ø Mindestbiegeradius nicht bewegt: 4 × Außen-Ø Kupferzahl: ca. 96 kg/km Leitungsgewicht: ca. 125 kg/km HELUKABEL Artikelnummer: 713532 Zertifizierungen und Zulassungen: TÜV Rheinland, EAC Prüfungen halogenfrei nach DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1 flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2 Rauchdichte nach DIN VDE 0482-1034-1+2 / DIN EN 61034-1+2 / IEC 61034-1+2 UV-beständig nach DIN VDE 0283-618 / DIN EN 50618 Anhang E ozonbeständig nach DIN VDE 0283-618 / DIN EN 50618 witterungsbeständig nach DIN VDE 0283-618 / DIN EN 50618 Anhang E wasserbestaendig nach DIN VDE 0285-525-2-21 / DIN EN 50525-2-21 Anhang E Strombelastbarkeit nach DIN VDE 0283-618 / DIN EN 50618 kurz- und erdschlusssicher nach DIN VDE 0100-520 / HD 60364-5-52 Gleichspannungsbeständigkeit der Isolation nach DIN VDE 0283-618 / DIN EN 50618 Tab. 2 Zertifizierungen und Zulassungen: EAC, TÜV Rheinland Lieferhinweis:Laufende Meter Ausführliches Datenblatt finden Sie unten zum Download

Busch Jaeger Aufputz Serienschalter 2601/5 W-54 ocean (IP 44) in alpinweiß Aufputz-Schalterprogramme ocean® (IP 44), Wippschalter (Serienschalter), Wippschalter Serien Nennspannung: 250 V~ Nennstrom: 10 AX Schutzart Gerät: IP 44 Material: Abdeckungen Thermoplast (PP), bruchfest, UV-beständig, witterungsbeständig, PVC- silikon- und halogenfreiBusch-Jaeger ocean® glänzt durch Form und Farbe und wurde für sein Äußeres preisgekrönt. Aber nicht nur das Design, sondern auch die Funktionalität überzeugt, denn das Programm ist robust, montagefreundlich und vielseitig. Installationsfreundliche Einführungsschieber, Steckklemmen und Deckelschrauben mit Schnellgewinde erleichtern zusätzlich die Montage. Unebenheiten der Untergründe, z.B. bei Rauputz, Sichtmauerwerk oder Beton werden durch die diagonal angeordneten Befestigungsschrauben sauber und fachgerecht ausgeglichen. Ein Datenblatt finden Sie unten auf dieser Seite zum Download

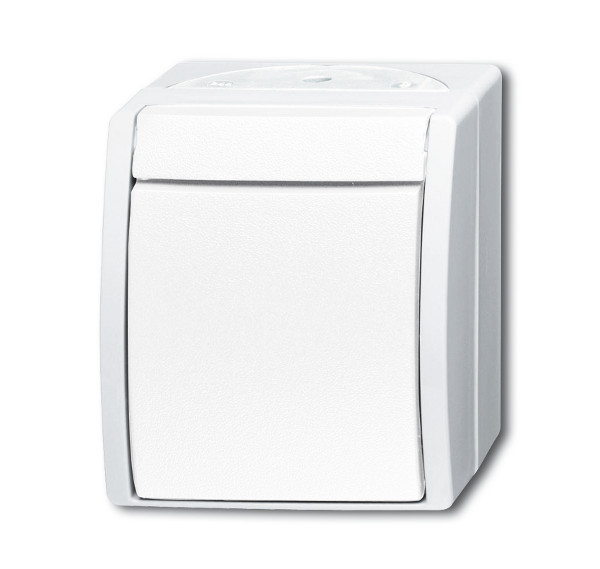

Busch Jaeger Aufputz Wechselschalter 2601/5 W-54 ocean (IP 44) in alpinweiß Aufputz-Schalterprogramme ocean® (IP 44), Wippschalter (Wechselschalter), Wippschalter für Aus- und Wechselschaltung Nennspannung: 250 V~ Nennstrom: 10 AX Schutzart Gerät: IP 44 Material: Abdeckungen Thermoplast (PP), bruchfest, UV-beständig, witterungsbeständig, PVC- silikon- und halogenfreiBusch-Jaeger ocean® glänzt durch Form und Farbe und wurde für sein Äußeres preisgekrönt. Aber nicht nur das Design, sondern auch die Funktionalität überzeugt, denn das Programm ist robust, montagefreundlich und vielseitig. Installationsfreundliche Einführungsschieber, Steckklemmen und Deckelschrauben mit Schnellgewinde erleichtern zusätzlich die Montage. Unebenheiten der Untergründe, z.B. bei Rauputz, Sichtmauerwerk oder Beton werden durch die diagonal angeordneten Befestigungsschrauben sauber und fachgerecht ausgeglichen. Ein Datenblatt finden Sie unten auf dieser Seite zum Download

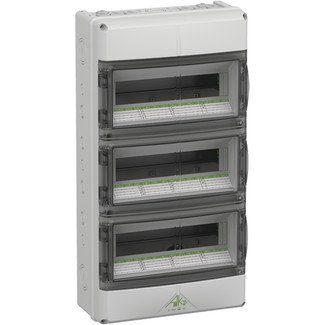

Spelsberg AK 42 Kleinverteiler IP65 3-reihig 42 TE Kleinverteiler AK 42, Kleinverteiler - Industrie Qualität -, 3-reihig, 42 Teilungseinheiten, 150 mm Schienenabstand, integrierte Belüftungselemente zur Verminderung der Kondenswassererbildung, oben elastische Einführungen, Abdeck- und Beschriftungsstreifen, zusätzlichen Doppelmembranstutzen und weiterem Zubehör, Schutzart IP65, Schutzklasse II, Bemessungsisolationsspannung Ui 1000V AC, Bemessungsisolationsspannung Ui 1500V DC, Halogenfrei, VDE geprüft, Schlagfestigkeit IK08, IQ - Industrie Qualität, 42 Teilungseinheiten, 315 x 600 x 155, schraubenlose PE/N-Klemmschiene mit jeweils 6 schraubbaren Klemmstellen 2,5 - 16 mm², 21 / 2 x 14 schraubenlosen Klemmstellen 1,5 mm-4 mm² Der AK-Kleinverteiler gehört zu einer Produktserie von Kleinverteilern unterschiedlicher Baugrößen und Bauvarianten. Die unterschiedlichen Ausstattungsvarianten spiegeln sich in der jeweiligen Namenserweiterung wieder. Er erfüllt unter Beachtung dieses Produkthandbuchs die Anforderungen der Normen: EN 60670-24 EN 61439-2 EN 61439-3 Der AK-Kleinverteiler ist geeignet für den Einbau von:Reiheneinbaugeräten, insbesondere Schutz- und Steuergeräten, Niederspannungs- und Schaltgerätekombinationen Air®-BelüftungselementDer AK-Kleinverteiler hat zur Vermeidung bzw. den Abbau des bereits vorhandenen Kondenswassers das Air®-Belüftungselement und die nach EN 60670-1 vorgeschriebenen Entwässerungsöffnungen. Das Air®-Belüftungselement dient der Vermeidung von Kondenswasser unter Beibehaltung des hohen IP-Schutzgrads von IP65. Des Weiteren unterstützt es, auftretendes Kondensat mittels Luftaustausch in möglichst kurzer Zeit aus dem Gehäuse zu transportieren. Durch den steten Luftaustausch kann sich die Luft im Inneren immer mit der Umgebungsluft vermischen und so die Feuchtigkeit nach außen transportieren. Auch in Umgebungen mit nahezu konstanter Luftfeuchtigkeit und Temperatur ist ein Luftaustausch dadurch vorhanden, dass die Innentemperatur sich aufgrund der Einbauten erhöht. Die Elemente bestehen im Wesentlichen aus der auf der Kastenrückseite angebrachten, drehbaren Abdeckung und dem im Kasteninneren eingebauten Filterelement

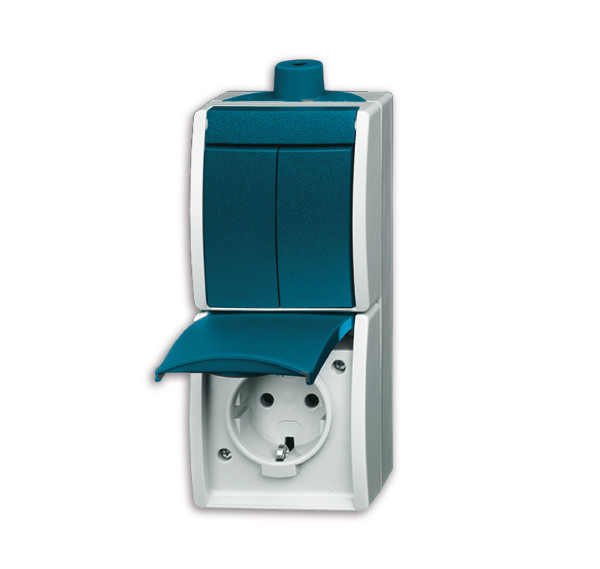

Busch Jaeger Aufputz Kombination Steckdose/Serie 2601/5/20EW-53-503 ocean in grau/blaugrün Aufputz-Schalterprogramme, ocean® (IP 44), SCHUKO® Steckdosen, Kombination Steckdose/Serienschalter, Kombination SCHUKO® Steckdose, mit Wippschalter Serien Für senkrechte Montage. 2 P + E, Nennspannung: 250 V~ Nennstrom: 16 A Nennstrom: 10 AX Schutzart Gerät: IP 44 Material: Abdeckungen Thermoplast (PP), bruchfest, UV-beständig, witterungsbeständig, PVC- silikon- und halogenfreiBusch-Jaeger ocean® glänzt durch Form und Farbe und wurde für sein Äußeres preisgekrönt. Aber nicht nur das Design, sondern auch die Funktionalität überzeugt, denn das Programm ist robust, montagefreundlich und vielseitig. Installationsfreundliche Einführungsschieber, Steckklemmen und Deckelschrauben mit Schnellgewinde erleichtern zusätzlich die Montage. Unebenheiten der Untergründe, z.B. bei Rauputz, Sichtmauerwerk oder Beton werden durch die diagonal angeordneten Befestigungsschrauben sauber und fachgerecht ausgeglichen. Ein Datenblatt finden Sie unten auf dieser Seite zum Download

Busch Jaeger Aufputz Steckdose waagerecht 3-fach KD 2300/3 EW-53 ocean (IP 44) in grau/blaugrün Aufputz-Schalterprogramme, ocean® (IP 44), SCHUKO® Steckdosen, Steckdose mit Klappdeckel, waagerecht, 3-fach, SCHUKO® Steckdose 3-fach Für waagerechte Montage. Mit Schraubanschluss. Vorverdrahtet. Mit Klappdeckeln. 2 P + E, Nennspannung: 250 V~ Nennstrom: 16 A Schutzart Gerät: IP 44 Material: Abdeckungen Thermoplast (PP), bruchfest, UV-beständig, witterungsbeständig, PVC- silikon- und halogenfreiBusch-Jaeger ocean® glänzt durch Form und Farbe und wurde für sein Äußeres preisgekrönt. Aber nicht nur das Design, sondern auch die Funktionalität überzeugt, denn das Programm ist robust, montagefreundlich und vielseitig. Installationsfreundliche Einführungsschieber, Steckklemmen und Deckelschrauben mit Schnellgewinde erleichtern zusätzlich die Montage. Unebenheiten der Untergründe, z.B. bei Rauputz, Sichtmauerwerk oder Beton werden durch die diagonal angeordneten Befestigungsschrauben sauber und fachgerecht ausgeglichen. Ein Datenblatt finden Sie unten auf dieser Seite zum Download

Busch Jaeger Aufputz Steckdose waagerecht 2-fach KD 20/2 EW-53 ocean (IP 44) in grau/blaugrün Aufputz-Schalterprogramme, ocean® (IP 44), SCHUKO® Steckdosen, Steckdose mit Klappdeckel, waagerecht, 2-fach, SCHUKO® Steckdose 2-fach Für waagerechte Montage. Mit Steckanschluss. Vorverdrahtet. Mit Klappdeckeln. 2 P + E, Nennspannung: 250 V~ Nennstrom: 16 A Schutzart Gerät: IP 44 Material: Abdeckungen Thermoplast (PP), bruchfest, UV-beständig, witterungsbeständig, PVC- silikon- und halogenfreiBusch-Jaeger ocean® glänzt durch Form und Farbe und wurde für sein Äußeres preisgekrönt. Aber nicht nur das Design, sondern auch die Funktionalität überzeugt, denn das Programm ist robust, montagefreundlich und vielseitig. Installationsfreundliche Einführungsschieber, Steckklemmen und Deckelschrauben mit Schnellgewinde erleichtern zusätzlich die Montage. Unebenheiten der Untergründe, z.B. bei Rauputz, Sichtmauerwerk oder Beton werden durch die diagonal angeordneten Befestigungsschrauben sauber und fachgerecht ausgeglichen. Ein Datenblatt finden Sie unten auf dieser Seite zum Download

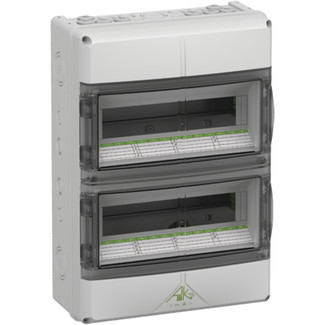

Spelsberg AK 28 Kleinverteiler IP65 2-reihig 28 TE Kleinverteiler AK 28, Kleinverteiler - Industrie Qualität -, 2-reihig, 28 Teilungseinheiten, 150 mm Schienenabstand, integrierte Belüftungselemente zur Verminderung der Kondenswassererbildung, oben elastische Einführungen, Abdeck- und Beschriftungsstreifen, zusätzlichen Doppelmembranstutzen und weiterem Zubehör, Schutzart IP65, Schutzklasse II, Bemessungsisolationsspannung Ui 1000V AC, Bemessungsisolationsspannung Ui 1500V DC, Halogenfrei, VDE geprüft, Schlagfestigkeit IK08, IQ - Industrie Qualität, 28 Teilungseinheiten, 315 x 450 x 155, schraubenlose PE/N-Klemmschiene mit jeweils 6 schraubbaren Klemmstellen 2,5 - 16 mm², 21 / 2 x 14 schraubenlosen Klemmstellen 1,5 mm-4 mm² Der AK-Kleinverteiler gehört zu einer Produktserie von Kleinverteilern unterschiedlicher Baugrößen und Bauvarianten. Die unterschiedlichen Ausstattungsvarianten spiegeln sich in der jeweiligen Namenserweiterung wieder. Er erfüllt unter Beachtung dieses Produkthandbuchs die Anforderungen der Normen: EN 60670-24 EN 61439-2 EN 61439-3 Der AK-Kleinverteiler ist geeignet für den Einbau von:Reiheneinbaugeräten, insbesondere Schutz- und Steuergeräten, Niederspannungs- und Schaltgerätekombinationen Air®-BelüftungselementDer AK-Kleinverteiler hat zur Vermeidung bzw. den Abbau des bereits vorhandenen Kondenswassers das Air®-Belüftungselement und die nach EN 60670-1 vorgeschriebenen Entwässerungsöffnungen. Das Air®-Belüftungselement dient der Vermeidung von Kondenswasser unter Beibehaltung des hohen IP-Schutzgrads von IP65. Des Weiteren unterstützt es, auftretendes Kondensat mittels Luftaustausch in möglichst kurzer Zeit aus dem Gehäuse zu transportieren. Durch den steten Luftaustausch kann sich die Luft im Inneren immer mit der Umgebungsluft vermischen und so die Feuchtigkeit nach außen transportieren. Auch in Umgebungen mit nahezu konstanter Luftfeuchtigkeit und Temperatur ist ein Luftaustausch dadurch vorhanden, dass die Innentemperatur sich aufgrund der Einbauten erhöht. Die Elemente bestehen im Wesentlichen aus der auf der Kastenrückseite angebrachten, drehbaren Abdeckung und dem im Kasteninneren eingebauten Filterelement

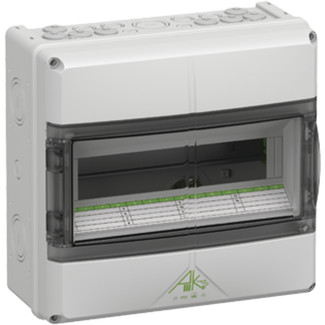

Spelsberg AK 14 Kleinverteiler IP65 1-reihig 14 TE Kleinverteiler AK 14, Kleinverteiler - Industrie Qualität -, 1-reihig, 14 Teilungseinheiten, integrierte Belüftungselemente zur Verminderung der Kondenswassererbildung, oben elastische Einführungen, Abdeck- und Beschriftungsstreifen, zusätzlichen Doppelmembranstutzen und weiterem Zubehör, Schutzart IP65, Schutzklasse II, Bemessungsisolationsspannung Ui 1000V AC, Bemessungsisolationsspannung Ui 1500V DC, Halogenfrei, VDE geprüft, Schlagfestigkeit IK08, 14 Teilungseinheiten, IQ - Industrie Qualität, 315 x 300 x 155, schraubenlose PE/N-Klemmschiene mit jeweils 3 schraubbaren Klemmstellen, Klemmstellen 2,5 - 16 mm², 14 schraubenlosen Klemmstellen 1,5 - 4 mm² Der AK-Kleinverteiler gehört zu einer Produktserie von Kleinverteilern unterschiedlicher Baugrößen und Bauvarianten. Die unterschiedlichen Ausstattungsvarianten spiegeln sich in der jeweiligen Namenserweiterung wieder. Er erfüllt unter Beachtung dieses Produkthandbuchs die Anforderungen der Normen: EN 60670-24 EN 61439-2 EN 61439-3 Der AK-Kleinverteiler ist geeignet für den Einbau von:Reiheneinbaugeräten, insbesondere Schutz- und Steuergeräten, Niederspannungs- und Schaltgerätekombinationen Air®-BelüftungselementDer AK-Kleinverteiler hat zur Vermeidung bzw. den Abbau des bereits vorhandenen Kondenswassers das Air®-Belüftungselement und die nach EN 60670-1 vorgeschriebenen Entwässerungsöffnungen. Das Air®-Belüftungselement dient der Vermeidung von Kondenswasser unter Beibehaltung des hohen IP-Schutzgrads von IP65. Des Weiteren unterstützt es, auftretendes Kondensat mittels Luftaustausch in möglichst kurzer Zeit aus dem Gehäuse zu transportieren. Durch den steten Luftaustausch kann sich die Luft im Inneren immer mit der Umgebungsluft vermischen und so die Feuchtigkeit nach außen transportieren. Auch in Umgebungen mit nahezu konstanter Luftfeuchtigkeit und Temperatur ist ein Luftaustausch dadurch vorhanden, dass die Innentemperatur sich aufgrund der Einbauten erhöht. Die Elemente bestehen im Wesentlichen aus der auf der Kastenrückseite angebrachten, drehbaren Abdeckung und dem im Kasteninneren eingebauten Filterelement
