H07V-K Verdrahtungsleitung 1x10mm² GN-GE für die Erdung des Montagesystems der Photovoltaikanlage PVC-Einzeladern nach DIN VDE 0281 Teil 3, HD 21.3 S3 und IEC 60227-3 Leiter-Nennquerschnitt: 10 mm² Leiter-Klasse: Kl.5 = feindrähtig Ader-Isolation: PVC Schirm: Nein Ader-Farbe: grün-gelb Flammwidrig: nach EN 60332-1-2 Außendurchmesser ca.: 6,4 mm Nennspannung U0: 450 V Nennspannung U: 750 V Aufmachung: 100m Ring Bauart: H07V-K Cu-Gewicht: 11,6 Gewicht: 9,6 kg Lieferhinweis: Ring Kleinste Liefereinheit: 100m Potentialausgleich von Photovoltaikanlagen Potentialausgleich für alle berührbaren metallischen Teile einer elektrischen Anlage ist gemäß DIN VDE 0100, Teil 712 grundsätzlich vorgeschrieben. Dies betrifft insbesondere auch Montagegestelle und Modulrahmen bei PV-Anlagen. Es ist zu beachten, dass PV-Anlagen z.B. durch Fehlerzustände in Wechselrichtern unter Spannung stehen könnten. Personenschäden sind durch den Potentialausgleich grundsätzlich zu verhindern! Primär-Schädigungen durch elektrischen Schlag sind gerade auf Dächern sehr gefährlich, da sie sehr leicht zu sehr schweren Sekundärschäden (Sturz vom Dach) führen können. Ein Dach ist zwar sozusagen nicht öffentlich zugänglich, es müssen aber Anlagen z.B. durch Schornsteinfeger usw. gewartet werden. Es muß also in jedem Falle ein kompletter Berührungsschutz gewährleistet sein.

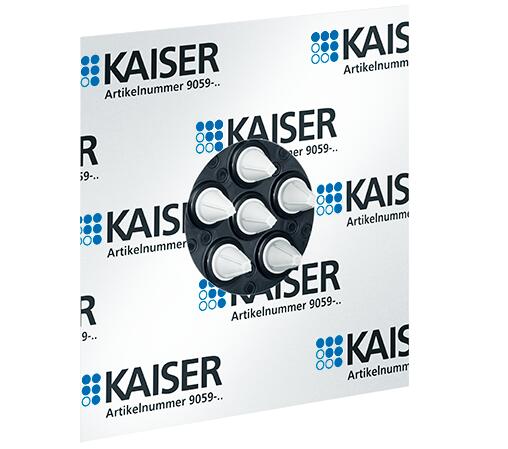

KAISER Dichtungsmanschette für Solarkabel - Mehrfach-Luftdichtungsmanschette ECON® für das zuverlässige Abdichten von bis zu 6 Leitungsdurchführungen (Solarkabel und Potentialausgleichskabel) durch die luftdichte Gebäudehülle KAISER Dichtungsmanschetten werden aus hochwertigem Polyethylen gefertigt und sind alterungs- und temperaturbeständig. Ihre extrem starke Klebkraft sorgt auf allen gängigen Untergründen für dauerhafte Dichtigkeit. Die Leitung bzw. das Rohr wird durch den elastischen Dichtstutzen geführt, der sich exakt dem jeweiligen Durchmesser anpasst. Anzahl Leitungsdurchführungen 1 - 6Durchmesser Leitung 4 - 11 mmideal geeignet für das Solarkabel der einzelnen Strings und Potentialausgleichskabelflexibles Abdichten von 1 bis 6 Leitungen oder Rohren,geringer Platzbedarf und starke Klebekraftkomplett werkzeuglose Montageabdichten auch bei stark abknickenden Leitungennicht genutzte Durchführungen dienen als Reserve für spätere InstallationenLänge: 230 mmBreite: 230 mmHöhe: 25 mm Ausführliches Datenblatt finden Sie unten zum Download

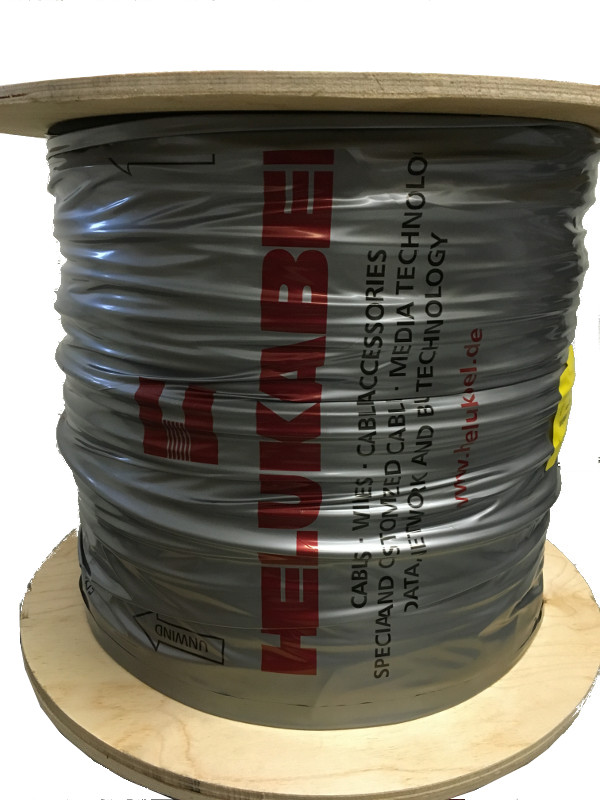

HELUKABEL SOLARFLEX®-X H1Z2Z2-K 1500 V DC, EN 50618 - DC Solarkabel 6 qmm schwarz zur Verkabelung von Solarmodulen Eigenschaften Cu-Litze verzinnt, nach DIN VDE 0295 Kl.5, feindrähtig, IEC 60228 cl.5 Aderisolation aus vernetztem Spezialcompound doppelt isoliert erfüllt Schutzklasse II UV-beständig Mantelfarbe schwarz Halogenfrei nach DIN VDE 0285-525-1 / DIN EN 50525-1 Anhang B / DIN EN 60754-1 / IEC 60754-1 Flammwidrig nach IEC 60332-1-2 Rauchdichte nach IEC 61034 Bewitterung / UV-Beständigkeit nach EN 50618 Anhang E ozonbeständig nach EN 50618 wasserbeständig nach DIN VDE 0285-525-2-21 / DIN EN 50525-2-21 Anhang E Gleichspannungsbeständigkeit der Isolation nach DIN VDE 0283-618 / DIN EN 50618 Tab. 2 Temperaturbereich: -40°C bis +90°C max.Temp. am Leiter +120°C Nennspannung: Nennspannung AC 1000 Volt Nennspannung DC 1500 Volt höchstzulässige Gleichspannung 1800 Volt Prüfwechselspannung: AC 6,5 kV Mindestbiegeradius: nicht bewegt 5x Aussen Ø Zulassungen EN 50618 TÜV Lieferhinweis:MeterwareKleinste Liefereinheit: 25m Ausführliches Datenblatt finden Sie unten zum Download

HELUKABEL SOLARFLEX®-X H1Z2Z2-K 1500 V DC, EN 50618 - DC Solarkabel 6 qmm rot zur Verkabelung von Solarmodulen Das HELUKABEL SOLARFLEX®-X H1Z2Z2-K ist eine robuste, halogenfreie Solarleitung zur Gleichstromverkabelung von Photovoltaikmodulen. Die rote Leitung entspricht DIN EN 50618 und ist für eine Nennspannung von bis zu 1.500 V DC ausgelegt. Der feindrähtige Leiter besteht aus verzinntem Kupfer nach DIN VDE 0295 Klasse 5 beziehungsweise IEC 60228 Klasse 5. Aderisolation und Außenmantel werden aus vernetztem Spezial-Compound gefertigt. Dadurch eignet sich das Solarkabel für anspruchsvolle Installationen im Innen- und Außenbereich. Produktvorteile Solarleitung nach DIN EN 50618 und DIN VDE 0283-618 Feindrähtige, verzinnte Cu-Litze der Leiterklasse 5 UV-, ozon-, witterungs- und wasserbeständig Für die Verlegung im Freien geeignet Für direkte Erdverlegung geeignet Halogenfrei und flammwidrig Raucharm gemäß DIN EN 61034 Kurz- und erdschlusssicher Für schutzisolierte Geräte und Anlagen der Schutzklasse II geeignet TÜV-Rheinland-zertifiziert Lieferung als 100-m-Kabelring Einsatzbereich Die SOLARFLEX®-X H1Z2Z2-K dient zur DC-seitigen Verkabelung von Solarmodulen und weiteren Komponenten einer Photovoltaikanlage. Der Leiterquerschnitt von 6 mm² eignet sich für eine zuverlässige Verbindung innerhalb des PV-Generators und zwischen den Solarmodulen und den nachgeschalteten Systemkomponenten. Dank ihres widerstandsfähigen Aufbaus kann die Leitung dauerhaft im Freien sowie direkt im Erdreich verlegt werden. Für eine dauerhafte Verlegung im Wasser ist das Kabel nicht vorgesehen. Die höchstzulässige Gleichspannung des Systems darf 1,8 kV nicht überschreiten. Bei Installation und Verarbeitung sind die geltenden Verlegevorschriften zu beachten. Technische Daten Hersteller: HELUKABEL Produktserie: SOLARFLEX®-X Leitungstyp: H1Z2Z2-K Ausführung: 1 × 6 mm² Entspricht ungefähr: AWG 10 Leiter: Cu-Litze, verzinnt und feindrähtig Leiterklasse: Klasse 5 Aderisolation: Vernetztes Spezial-Compound Außenmantel: Vernetztes Spezial-Compound Mantelfarbe: Rot Außen-Ø: ca. 5,8 bis 6,4 mm Nennspannung AC: U₀/U 1.000/1.000 V Nennspannung DC: U₀/U 1.500/1.500 V Prüfspannung: 6.500 V Temperaturbereich bewegt: -25 °C bis +60 °C Temperaturbereich nicht bewegt: -40 °C bis +90 °C Zulässige Betriebstemperatur am Leiter: +120 °C Kurzschlusstemperatur am Leiter: +250 °C, maximal 5 Sekunden Mindestbiegeradius bewegt: 6 × Außen-Ø Mindestbiegeradius nicht bewegt: 4 × Außen-Ø Kupferzahl: ca. 57,6 kg/km Leitungsgewicht: ca. 80 kg/km HELUKABEL Artikelnummer: 713569 Zertifizierungen und Zulassungen: TÜV Rheinland, EAC Lieferlänge: 100 m Prüfungen halogenfrei nach DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1 flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2 Rauchdichte nach DIN VDE 0482-1034-1+2 / DIN EN 61034-1+2 / IEC 61034-1+2 UV-beständig nach DIN VDE 0283-618 / DIN EN 50618 Anhang E ozonbeständig nach DIN VDE 0283-618 / DIN EN 50618 witterungsbeständig nach DIN VDE 0283-618 / DIN EN 50618 Anhang E wasserbestaendig nach DIN VDE 0285-525-2-21 / DIN EN 50525-2-21 Anhang E Strombelastbarkeit nach DIN VDE 0283-618 / DIN EN 50618 kurz- und erdschlusssicher nach DIN VDE 0100-520 / HD 60364-5-52 Gleichspannungsbeständigkeit der Isolation nach DIN VDE 0283-618 / DIN EN 50618 Tab. 2 Zertifizierungen und Zulassungen: EAC, TÜV Rheinland Lieferhinweis:100m Rolle Ausführliches Datenblatt finden Sie unten zum Download

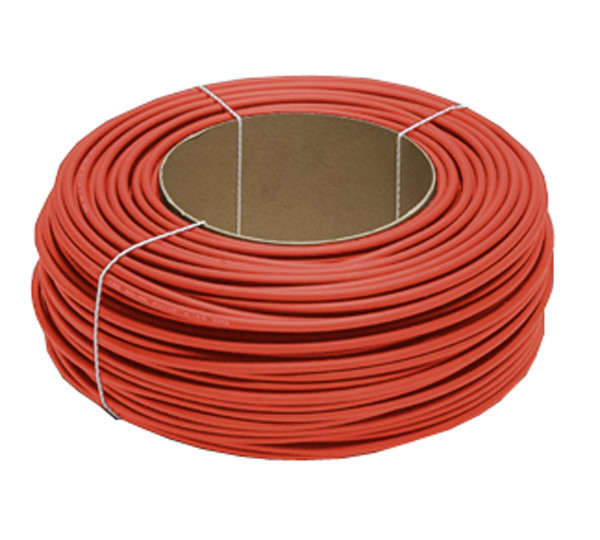

KBE Solarkabel DB EN 50618 4,0 mm² - 100m Rolle 4 qmm rot Zertifizierung nach EN 50618 (H1Z2Z2-K) Nennspannung: DC 1,5/1,5 kV, AC 1,0/1,0 kV Aufbau: Feindrähtige verzinnte Kupferlitze Aderisolation und Mantel: vernetztes Spezial Polyolefin UV-beständig, halogenfrei Isolierung und Mantel sind fest mit einander verbunden Eigenschaften: Zertifizierung nach EN 50618 (H1Z2Z2-K) Ausgelegt für 1500 V Erdverlegbarkeit durch hochwertige Isolationsmaterialien. Hohe Wasserbeständigkeit und hohe mechanische Stabilität Umgebungstemperatur im Betrieb: -40 °C bis +90 °C Tiefste, zulässige Umgebungstemperatur zur Installation: -25 °C Tiefste, zulässige Umgebungstemperatur: -40 °C Eigenschaften vor Alterung  EN 60811-1-1; EN 60811-1-2, Zugfestigkeit Isolierung ≥ 6,5 N/mm², Zugfestigkeit Mantel ≥ 8,0 N/mm², Reißdehnung ≥ 125 % Lieferhinweis:RolleKleinste Liefereinheit: 100m

HELUKABEL SOLARFLEX®-X H1Z2Z2-K 1500 V DC, EN 50618 - DC Solarkabel 6 qmm schwarz zur Verkabelung von Solarmodulen Das HELUKABEL SOLARFLEX®-X H1Z2Z2-K ist eine robuste, halogenfreie Solarleitung zur Gleichstromverkabelung von Photovoltaikmodulen. Die schwarze Leitung entspricht DIN EN 50618 und ist für eine Nennspannung von bis zu 1.500 V DC ausgelegt. Der feindrähtige Leiter besteht aus verzinntem Kupfer nach DIN VDE 0295 Klasse 5 beziehungsweise IEC 60228 Klasse 5. Aderisolation und Außenmantel werden aus vernetztem Spezial-Compound gefertigt. Dadurch eignet sich das Solarkabel für anspruchsvolle Installationen im Innen- und Außenbereich. Produktvorteile Solarleitung nach DIN EN 50618 und DIN VDE 0283-618 Feindrähtige, verzinnte Cu-Litze der Leiterklasse 5 UV-, ozon-, witterungs- und wasserbeständig Für die Verlegung im Freien geeignet Für direkte Erdverlegung geeignet Halogenfrei und flammwidrig Raucharm gemäß DIN EN 61034 Kurz- und erdschlusssicher Für schutzisolierte Geräte und Anlagen der Schutzklasse II geeignet TÜV-Rheinland-zertifiziert Lieferung als 100-m-Kabelring Einsatzbereich Die SOLARFLEX®-X H1Z2Z2-K dient zur DC-seitigen Verkabelung von Solarmodulen und weiteren Komponenten einer Photovoltaikanlage. Der Leiterquerschnitt von 6 mm² eignet sich für eine zuverlässige Verbindung innerhalb des PV-Generators und zwischen den Solarmodulen und den nachgeschalteten Systemkomponenten. Dank ihres widerstandsfähigen Aufbaus kann die Leitung dauerhaft im Freien sowie direkt im Erdreich verlegt werden. Für eine dauerhafte Verlegung im Wasser ist das Kabel nicht vorgesehen. Die höchstzulässige Gleichspannung des Systems darf 1,8 kV nicht überschreiten. Bei Installation und Verarbeitung sind die geltenden Verlegevorschriften zu beachten. Technische Daten Hersteller: HELUKABEL Produktserie: SOLARFLEX®-X Leitungstyp: H1Z2Z2-K Ausführung: 1 × 6 mm² Entspricht ungefähr: AWG 10 Leiter: Cu-Litze, verzinnt und feindrähtig Leiterklasse: Klasse 5 Aderisolation: Vernetztes Spezial-Compound Außenmantel: Vernetztes Spezial-Compound Mantelfarbe: Schwarz Außen-Ø: ca. 5,8 bis 6,4 mm Nennspannung AC: U₀/U 1.000/1.000 V Nennspannung DC: U₀/U 1.500/1.500 V Prüfspannung: 6.500 V Temperaturbereich bewegt: -25 °C bis +60 °C Temperaturbereich nicht bewegt: -40 °C bis +90 °C Zulässige Betriebstemperatur am Leiter: +120 °C Kurzschlusstemperatur am Leiter: +250 °C, maximal 5 Sekunden Mindestbiegeradius bewegt: 6 × Außen-Ø Mindestbiegeradius nicht bewegt: 4 × Außen-Ø Kupferzahl: ca. 57,6 kg/km Leitungsgewicht: ca. 80 kg/km HELUKABEL Artikelnummer: 713531 Zertifizierungen und Zulassungen: TÜV Rheinland, EAC Lieferlänge: 100 m Prüfungen halogenfrei nach DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1 flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2 Rauchdichte nach DIN VDE 0482-1034-1+2 / DIN EN 61034-1+2 / IEC 61034-1+2 UV-beständig nach DIN VDE 0283-618 / DIN EN 50618 Anhang E ozonbeständig nach DIN VDE 0283-618 / DIN EN 50618 witterungsbeständig nach DIN VDE 0283-618 / DIN EN 50618 Anhang E wasserbestaendig nach DIN VDE 0285-525-2-21 / DIN EN 50525-2-21 Anhang E Strombelastbarkeit nach DIN VDE 0283-618 / DIN EN 50618 kurz- und erdschlusssicher nach DIN VDE 0100-520 / HD 60364-5-52 Gleichspannungsbeständigkeit der Isolation nach DIN VDE 0283-618 / DIN EN 50618 Tab. 2 Zertifizierungen und Zulassungen: EAC, TÜV Rheinland Lieferhinweis:100m Rolle Ausführliches Datenblatt finden Sie unten zum Download

HellermannTyton Kabelbinder 150 x 3,5 mm in schwarz / UV-Beständig / für Photovoltaikanlagen Solar Kabelbinder 150x3,5mm schwarz T30R-W-BK-C1Breite des Bandes: 3,5 mmBandlänge: 150 mmBanddicke: 1.2 mmWerkstoff: KunststoffMax. Bündeldurchmesser: 35 mmMindesthaltekraft: 135 NWerkstoffgüte: Polyamid PAOberfläche: unbehandeltFarbe: schwarzBeschriftungsfläche: ohneBandverschluss: Kunststoffzunge/-naseLösbarer Verschluss: NeinUV-stabil nach ASTM D6779: JAMindestbruchlast: NHalogenfrei: JaAusführung: innenverzahntUL-Zulassung: Ja Lieferhinweis:Verpackungseinheit (VPE): 100 Stück Kabelbinder innenverzahnt, T-Serie, Polyamid 6.7 - UV-witterungsbeständig, UV-witterungsbeständig (PA66W), für die Bündelung und Befestigung von Kabeln, Leitungen und Schläuchen, komplett aus Kunststoff, Innenverzahnung auf dem Band garantiert einen sicheren Halt am Bündelgurt, Farbe: schwarz (BK), 150x3,5mm

HellermannTyton Kabelbinder 300 x 4,7 mm in schwarz / UV-Beständig / für Photovoltaikanlagen Solar Kabelbinder 300x4,7mm schwarz 111-05460 T80l-W-Bk-C1 Breite des Bandes: 4.7 mm Bandlänge: 300 mm Banddicke: 1.3 mm Werkstoff: Kunststoff Max. Bündeldurchmesser: 110 mm Mindesthaltekraft: 355 N Werkstoffgüte: Polyamid PA Oberfläche: unbehandelt Farbe: schwarz Beschriftungsfläche: ohne Bandverschluss:     Kunststoffzunge/-nase Lösbarer Verschluss: Nein UV-stabil nach ASTM D6779: JA Mindestbruchlast: N Halogenfrei: Ja Ausführung: innenverzahnt UL-Zulassung: Ja Lieferhinweis:Verpackungseinheit (VPE): 100 Stück Kabelbinder innenverzahnt, T-Serie, Polyamid 6.7 - UV-witterungsbeständig (PA66W), für die Bündelung und Befestigung von Kabeln, Leitungen und Schläuchen, komplett aus Kunststoff, Innenverzahnung auf dem Band garantiert einen sicheren Halt am Bündelgurt, Farbe: schwarz (BK), 390x4,7mm

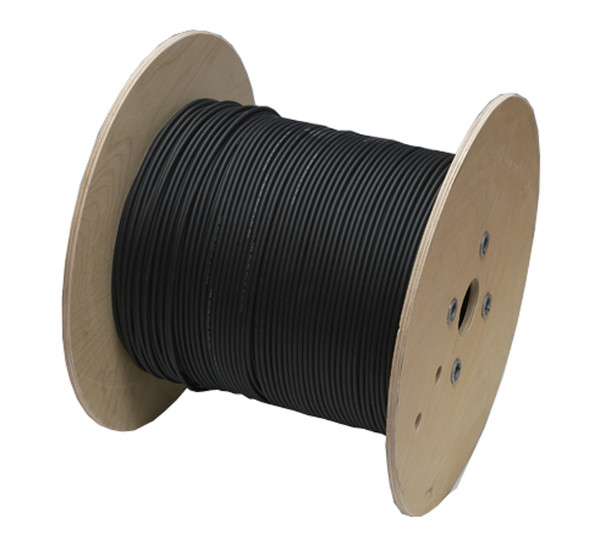

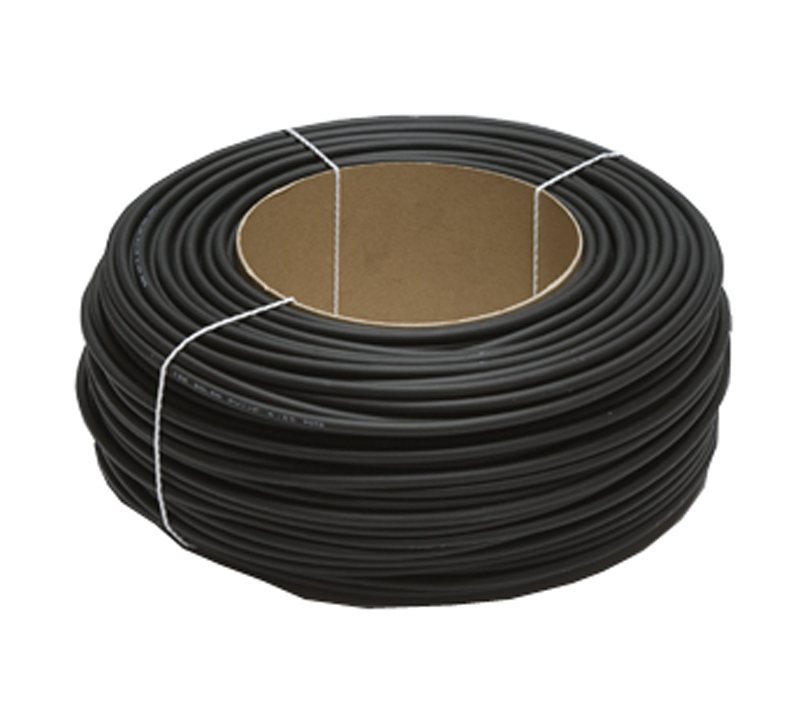

KBE Solarkabel DB EN 50618 4,0 mm² - 100m Rolle 4 qmm schwarz Zertifizierung nach EN 50618 (H1Z2Z2-K) Nennspannung: DC 1,5/1,5 kV, AC 1,0/1,0 kV Aufbau: Feindrähtige verzinnte Kupferlitze Aderisolation und Mantel: vernetztes Spezial Polyolefin UV-beständig, halogenfrei Isolierung und Mantel sind fest mit einander verbunden Eigenschaften: Zertifizierung nach EN 50618 (H1Z2Z2-K) Ausgelegt für 1500 V Erdverlegbarkeit durch hochwertige Isolationsmaterialien. Hohe Wasserbeständigkeit und hohe mechanische Stabilität Umgebungstemperatur im Betrieb: -40 °C bis +90 °C Tiefste, zulässige Umgebungstemperatur zur Installation: -25 °C Tiefste, zulässige Umgebungstemperatur: -40 °C Eigenschaften vor Alterung  EN 60811-1-1; EN 60811-1-2, Zugfestigkeit Isolierung ≥ 6,5 N/mm², Zugfestigkeit Mantel ≥ 8,0 N/mm², Reißdehnung ≥ 125 % Lieferhinweis:RolleKleinste Liefereinheit: 100m

HELUKABEL SOLARFLEX®-X H1Z2Z2-K 1500 V DC, EN 50618 - DC Solarkabel 4 qmm schwarz zur Verkabelung von Solarmodulen Das HELUKABEL SOLARFLEX®-X H1Z2Z2-K ist eine robuste, halogenfreie Solarleitung zur Gleichstromverkabelung von Photovoltaikmodulen. Die schwarze Leitung entspricht DIN EN 50618 und ist für eine Nennspannung von bis zu 1.500 V DC ausgelegt. Der feindrähtige Leiter besteht aus verzinntem Kupfer nach DIN VDE 0295 Klasse 5 beziehungsweise IEC 60228 Klasse 5. Aderisolation und Außenmantel werden aus vernetztem Spezial-Compound gefertigt. Dadurch eignet sich das Solarkabel für anspruchsvolle Installationen im Innen- und Außenbereich. Produktvorteile Solarleitung nach DIN EN 50618 und DIN VDE 0283-618 Feindrähtige, verzinnte Cu-Litze der Leiterklasse 5 UV-, ozon-, witterungs- und wasserbeständig Für die Verlegung im Freien geeignet Für direkte Erdverlegung geeignet Halogenfrei und flammwidrig Raucharm gemäß DIN EN 61034 Kurz- und erdschlusssicher Für schutzisolierte Geräte und Anlagen der Schutzklasse II geeignet TÜV-Rheinland-zertifiziert Lieferung als 100-m-Kabelring Einsatzbereich Die SOLARFLEX®-X H1Z2Z2-K dient zur DC-seitigen Verkabelung von Solarmodulen und weiteren Komponenten einer Photovoltaikanlage. Die blaue Mantelfarbe ermöglicht eine eindeutige optische Unterscheidung von andersfarbigen Solarleitungen innerhalb der Installation. Dank ihres widerstandsfähigen Aufbaus kann die Leitung dauerhaft im Freien sowie direkt im Erdreich verlegt werden. Für eine dauerhafte Verlegung im Wasser ist das Kabel nicht vorgesehen. Die höchstzulässige Gleichspannung des Systems darf 1,8 kV nicht überschreiten. Bei Installation und Verarbeitung sind die geltenden Verlegevorschriften zu beachten. Technische Daten Hersteller: HELUKABEL Produktserie: SOLARFLEX®-X Leitungstyp: H1Z2Z2-K Ausführung: 1 × 4 mm² Entspricht ungefähr: AWG 12 Leiter: Cu-Litze, verzinnt und feindrähtig Leiterklasse: Klasse 5 Aderisolation: Vernetztes Spezial-Compound Außenmantel: Vernetztes Spezial-Compound Mantelfarbe: Schwarz Außen-Ø: ca. 5,2 bis 5,9 mm Nennspannung AC: U₀/U 1.000/1.000 V Nennspannung DC: U₀/U 1.500/1.500 V Prüfspannung: 6.500 V Temperaturbereich bewegt: -25 °C bis +60 °C Temperaturbereich nicht bewegt: -40 °C bis +90 °C Zulässige Betriebstemperatur am Leiter: +120 °C Kurzschlusstemperatur am Leiter: +250 °C, maximal 5 Sekunden Mindestbiegeradius bewegt: 6 × Außen-Ø Mindestbiegeradius nicht bewegt: 4 × Außen-Ø Kupferzahl: ca. 38,4 kg/km Leitungsgewicht: ca. 59 kg/km HELUKABEL Artikelnummer: 713530 Zertifizierungen und Zulassungen: TÜV Rheinland, EAC Lieferlänge: 100 m Prüfungen halogenfrei nach DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1 flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2 Rauchdichte nach DIN VDE 0482-1034-1+2 / DIN EN 61034-1+2 / IEC 61034-1+2 UV-beständig nach DIN VDE 0283-618 / DIN EN 50618 Anhang E ozonbeständig nach DIN VDE 0283-618 / DIN EN 50618 witterungsbeständig nach DIN VDE 0283-618 / DIN EN 50618 Anhang E wasserbestaendig nach DIN VDE 0285-525-2-21 / DIN EN 50525-2-21 Anhang E Strombelastbarkeit nach DIN VDE 0283-618 / DIN EN 50618 kurz- und erdschlusssicher nach DIN VDE 0100-520 / HD 60364-5-52 Gleichspannungsbeständigkeit der Isolation nach DIN VDE 0283-618 / DIN EN 50618 Tab. 2 Zertifizierungen und Zulassungen: EAC, TÜV Rheinland Lieferhinweis:100m Rolle Ausführliches Datenblatt finden Sie unten zum Download
