HELUKABEL SOLARFLEX®-X H1Z2Z2-K 6 qmm schwarz 100m
Produktinformationen "HELUKABEL SOLARFLEX®-X H1Z2Z2-K 6 qmm schwarz 100m"
HELUKABEL SOLARFLEX®-X H1Z2Z2-K 1500 V DC, EN 50618 - DC Solarkabel 6 qmm schwarz zur Verkabelung von Solarmodulen

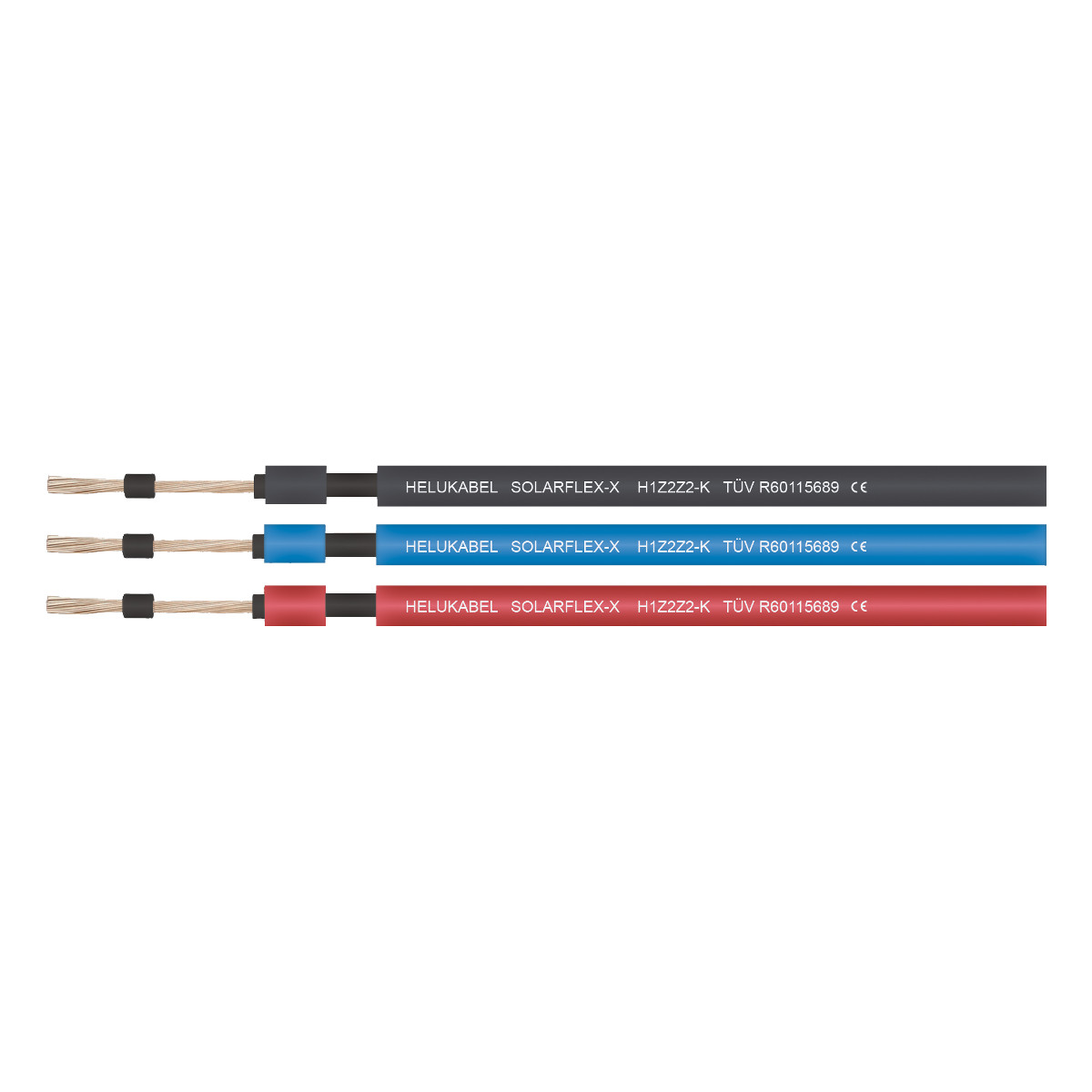

Das HELUKABEL SOLARFLEX®-X H1Z2Z2-K ist eine robuste, halogenfreie Solarleitung zur Gleichstromverkabelung von Photovoltaikmodulen. Die schwarze Leitung entspricht DIN EN 50618 und ist für eine Nennspannung von bis zu 1.500 V DC ausgelegt. Der feindrähtige Leiter besteht aus verzinntem Kupfer nach DIN VDE 0295 Klasse 5 beziehungsweise IEC 60228 Klasse 5. Aderisolation und Außenmantel werden aus vernetztem Spezial-Compound gefertigt. Dadurch eignet sich das Solarkabel für anspruchsvolle Installationen im Innen- und Außenbereich.
Produktvorteile
- Solarleitung nach DIN EN 50618 und DIN VDE 0283-618
- Feindrähtige, verzinnte Cu-Litze der Leiterklasse 5
- UV-, ozon-, witterungs- und wasserbeständig
- Für die Verlegung im Freien geeignet
- Für direkte Erdverlegung geeignet
- Halogenfrei und flammwidrig
- Raucharm gemäß DIN EN 61034
- Kurz- und erdschlusssicher
- Für schutzisolierte Geräte und Anlagen der Schutzklasse II geeignet
- TÜV-Rheinland-zertifiziert
- Lieferung als 100-m-Kabelring
Einsatzbereich
Die SOLARFLEX®-X H1Z2Z2-K dient zur DC-seitigen Verkabelung von Solarmodulen und weiteren Komponenten einer Photovoltaikanlage. Der Leiterquerschnitt von 6 mm² eignet sich für eine zuverlässige Verbindung innerhalb des PV-Generators und zwischen den Solarmodulen und den nachgeschalteten Systemkomponenten. Dank ihres widerstandsfähigen Aufbaus kann die Leitung dauerhaft im Freien sowie direkt im Erdreich verlegt werden. Für eine dauerhafte Verlegung im Wasser ist das Kabel nicht vorgesehen. Die höchstzulässige Gleichspannung des Systems darf 1,8 kV nicht überschreiten. Bei Installation und Verarbeitung sind die geltenden Verlegevorschriften zu beachten.
Technische Daten
- Hersteller: HELUKABEL
- Produktserie: SOLARFLEX®-X
- Leitungstyp: H1Z2Z2-K
- Ausführung: 1 × 6 mm²
- Entspricht ungefähr: AWG 10
- Leiter: Cu-Litze, verzinnt und feindrähtig
- Leiterklasse: Klasse 5
- Aderisolation: Vernetztes Spezial-Compound
- Außenmantel: Vernetztes Spezial-Compound
- Mantelfarbe: Schwarz
- Außen-Ø: ca. 5,8 bis 6,4 mm
- Nennspannung AC: U₀/U 1.000/1.000 V
- Nennspannung DC: U₀/U 1.500/1.500 V
- Prüfspannung: 6.500 V
- Temperaturbereich bewegt: -25 °C bis +60 °C
- Temperaturbereich nicht bewegt: -40 °C bis +90 °C
- Zulässige Betriebstemperatur am Leiter: +120 °C
- Kurzschlusstemperatur am Leiter: +250 °C, maximal 5 Sekunden
- Mindestbiegeradius bewegt: 6 × Außen-Ø
- Mindestbiegeradius nicht bewegt: 4 × Außen-Ø
- Kupferzahl: ca. 57,6 kg/km
- Leitungsgewicht: ca. 80 kg/km
- HELUKABEL Artikelnummer: 713531
- Zertifizierungen und Zulassungen: TÜV Rheinland, EAC
- Lieferlänge: 100 m
Prüfungen
- halogenfrei nach DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1
- flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2
- Rauchdichte nach DIN VDE 0482-1034-1+2 / DIN EN 61034-1+2 / IEC 61034-1+2
- UV-beständig nach DIN VDE 0283-618 / DIN EN 50618 Anhang E
- ozonbeständig nach DIN VDE 0283-618 / DIN EN 50618
- witterungsbeständig nach DIN VDE 0283-618 / DIN EN 50618 Anhang E
- wasserbestaendig nach DIN VDE 0285-525-2-21 / DIN EN 50525-2-21 Anhang E
- Strombelastbarkeit nach DIN VDE 0283-618 / DIN EN 50618
- kurz- und erdschlusssicher nach DIN VDE 0100-520 / HD 60364-5-52
- Gleichspannungsbeständigkeit der Isolation nach DIN VDE 0283-618 / DIN EN 50618 Tab. 2
- Zertifizierungen und Zulassungen: EAC, TÜV Rheinland
Lieferhinweis:
100m Rolle
Ausführliches Datenblatt finden Sie unten zum Download
HELUKABEL
An seinem Stammsitz im baden-württembergischen Hemmingen bei Stuttgart betreibt HELUKABEL Europas größtes und modernstes Distributionszentrum für Kabel und Leitungen. Auf einer Fläche von 160.000 m² hält HELUKABEL hier rund 33.000 Artikel in vollautomatischen Hochregallagern vor.
HELUKABEL verfügt als führender Hersteller und Anbieter für elektrische Verbindungstechnik über jahrzehntelange Erfahrung in der Photovoltaik-Industrie – und liefert für jeden Anwendungsfall die idealen Kabel und Leitungen sowie das passende Zubehör.
71282 Hemmingen
Deutschland
Servicekontakt des Herstellers: https://www.helukabel.de/de-de/Kontakt/
Webseite des Herstellers: https://www.helukabel.de/
Anmelden
1 - 10 von 14 Bewertungen
7. Juli 2026 17:45
Qualitätskabel wie es sein muss.
Sieht gut aus.
10. Oktober 2024 16:12
Top
Top
27. August 2024 12:39
Die Ware ist top.
Preis ist super.
13. August 2023 13:01
TOP
Gute Qualtiät zu akzeptablem Preis. Sehr schnelle Lierferung.
26. Juni 2023 14:11
Sehr gut
Schnelle Liferung und ein sehr gutes Preis Leistungsverhältnis. Das Kabel und die Verpackung sind wie beschrieben. Danke schön
18. Juni 2023 14:57
Solarkabel
Schnelle Lieferung, alles ok
3. Mai 2023 15:10
HELUKABEL SOLARFLEX®-X H1Z2Z2-K 6 qmm schwarz
Robustes Kabel, welches gut zu verarbeiten ist. Made in Germany; das ist mir wichtig. Schnelle und unproblematische Lieferung.
8. März 2023 16:36
LIeferung und Service sehr gut
Die Lieferung erfolgte sehr schnell und entspricht genau den Erwartungen. Rückfragen im Servicebereich wurden schnell, kompetent und sehr freundlich beantwortet (keine lange Warteschleife). Die ersten Erfahrungen mit Fa. photovoltik4all sind rundherum positiv.
29. Januar 2021 11:52
Alles bestens
Superschnelle Lieferung, Ware exakt wie beschrieben.
12. Dezember 2020 16:20
Qualitätsprodukt zu einem fairen Preis
gutes Produkt, schnelle Lieferung, gerne wieder
Zubehör
Vorkonfektioniertes PV Anschlusskabel-Set für 1 String (+ und -) - 2x anschlußfertiges Solarkabel 6 qmm, schwarz, mit Stecker und Buchse (Stäubli MC4 oder MC4-EVO 2). Ein Ende ist jeweils für den Anschluß am Wechselrichter offen. Eigenschaften HELUKABEL SOLARFLEX®-X H1Z2Z2-K 6 qmm schwarz. Leitung für PV-Systeme nach EN 50618 Für direkte Erdverlegbarkeit geeignet. Empfehlung: Verlegung im Rohr. Eigenschaften Ozonbeständig nach EN 50618 Witterungs- u. UV-beständig erfüllt Schutzklasse II Halogenfrei nach DIN VDE 0285-525-1 / DIN EN 50525.1 Anhang B / DIN EN 60754-1 / IEC 60754-1 Flammwidrig nach IEC 60332-1-2 Rauchdichte nach IEC 61034 Bewitterung/UV-Beständigkeit nach EN 50618 Anhang E Sehr robuster und abriebfester Mantel nach DIN EN 53516 Kurzschlusssicher bis 200°C durch doppelte Isolation Kurzschlusstemperatur 200°C/ 5s Erwartete Gebrauchsdauer: 25 Jahre Hydrolyse- und ammoniakbeständig Temperaturbereich: -40°C bis +90°C / max.Temp. am Leiter +120°CNennspannung: AC 1000V / DC 1500VPrüfwechselspannung: AC 6,5 kVMindestbiegeradius: nicht bewegt ca. 5 x Außen-ø Aufbau Kupferlitze verzinnt, feindrähtig nach DIN VDE 0295 Klasse 5 und IEC 60228 cl. 5 Aderisolation: vernetztes Spezialcompound Mantel: vernetztes Spezialcompound Zulassung EN 50618 / TÜV Lieferhinweis:MeterwareKleinste Liefereinheit: 2x 20m

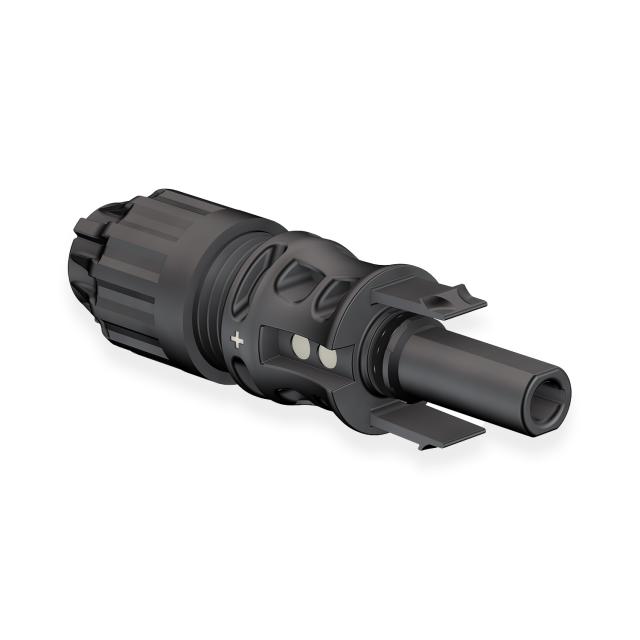

Stäubli MC4-Evo 2 Buchse PV-KBT4-EVO 2/6I-UR, für Leiterquerschnitt 4 bis 6 mm², Bemessungsspannung 1500V für Solarkabel Ø 4,7-6,4 mm und Leiterquerschnitt 4 bis 6 mm² International zertifiziert gemäß IEC, UL, JET und cTÜVus. Für 1500 V DC (IEC, JET), 1500 V DC (UL) uneingeschränkt zugelassen. Die Qualität und Langlebigkeit der MULTILAM-Technologie hat sich seit 2004 viele hundert Millionen Mal bewährt. Dank UV- und Ammoniakbeständigkeit sowie hoher IP-Schutzklasse (IP68) für alle klimatischen Bedingungen geeignet. Feldmontage oder vormontierter Steckverbinder, Verwendung der Standard-Crimpzange möglich. Steckkompatibel mit der Original MC4-Steckverbinderfamilie Montageanleitung MC4 finden Sie unten zum Download
Stäubli PV-KBT4-EVO READY Kupplungsbuchse - werkzeugfreier Steckverbinder für Leiterquerschnitt 4 bis 6 mm², Bemessungsspannung 1500V DC Der Original MC4-Evo ready ist ein crimpfreier Steckverbinder, der für IEC 1500 V DC Anwendungen bis 30 A geeignet ist. Er ist mit der Original MC4 Produktfamilie von Stäubli steckbar. Für Solarkabel mit Außendurchmesser 5,5 - 7,5 mm und Leiterquerschnitt 4 bis 6 mm² Werkzeuglose Leitungsverbindung: kein Crimpen nötig, der Kontakt wird durch eine automatisch schließende Federklemme hergestellt Für Leitungsquerschnitte von 4 mm² und 6 mm² Keine Einzelteile, die Steckverbinder sind komplett und vorverschraubt: abisolierte PV-Leitung einführen, Gehäuse verschrauben, fertig! Für die Verwendung mit geeigneten Steckverbindern aus der Original MC4-Steckverbinderfamilie und geeigneter Leitung. Datenblatt und Montageanleitung der Original MC4-EVO ready zum unten zum Download
Stäubli PV-KST4-EVO READY Kupplungsstecker - werkzeugfreier Steckverbinder für Leiterquerschnitt 4 bis 6 mm², Bemessungsspannung 1500V DC Der Original MC4-Evo ready ist ein crimpfreier Steckverbinder, der für IEC 1500 V DC Anwendungen bis 30 A geeignet ist. Er ist mit der Original MC4 Produktfamilie von Stäubli steckbar. Für Solarkabel mit Außendurchmesser 5,5 - 7,5 mm und Leiterquerschnitt 4 bis 6 mm² Werkzeuglose Leitungsverbindung: kein Crimpen nötig, der Kontakt wird durch eine automatisch schließende Federklemme hergestellt Für Leitungsquerschnitte von 4 mm² und 6 mm² Keine Einzelteile, die Steckverbinder sind komplett und vorverschraubt: abisolierte PV-Leitung einführen, Gehäuse verschrauben, fertig! Für die Verwendung mit geeigneten Steckverbindern aus der Original MC4-Steckverbinderfamilie und geeigneter Leitung. Datenblatt und Montageanleitung der Original MC4-EVO ready zum unten zum Download

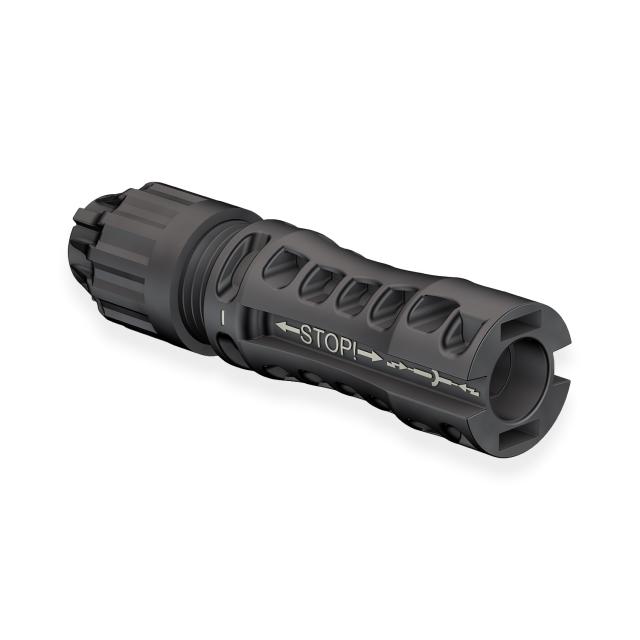

Stäubli MC4-Evo 2 Stecker PV-KST4-EVO 2/6I-UR, für Leiterquerschnitt 4 bis 6 mm², Bemessungsspannung 1500V für Solarkabel Ø 4,7-6,4 mm und Leiterquerschnitt 4 bis 6 mm² International zertifiziert gemäß IEC, UL, JET und cTÜVus. Für 1500 V DC (IEC, JET), 1500 V DC (UL) uneingeschränkt zugelassen. Die Qualität und Langlebigkeit der MULTILAM-Technologie hat sich seit 2004 viele hundert Millionen Mal bewährt. Dank UV- und Ammoniakbeständigkeit sowie hoher IP-Schutzklasse (IP68) für alle klimatischen Bedingungen geeignet. Feldmontage oder vormontierter Steckverbinder, Verwendung der Standard-Crimpzange möglich. Steckkompatibel mit der Original MC4-Steckverbinderfamilie Montageanleitung MC4 finden Sie unten zum Download
