Anschlusskabel-Set DC Solarkabel 6 qmm Typ MC4 / MC4-EVO 2

Stäubli MC4-Evo 2 Stecker PV-KST4-EVO 2/6I-UR, für Leiterquerschnitt 4 bis 6 mm², Bemessungsspannung 1500V für Solarkabel Ø 4,7-6,4 mm und Leiterquerschnitt 4 bis 6 mm² International zertifiziert gemäß IEC, UL, JET und cTÜVus.  Für 1500 V DC (IEC, JET), 1500 V DC (UL) uneingeschränkt zugelassen.  Die Qualität und Langlebigkeit der MULTILAM-Technologie hat sich seit 2004 viele hundert Millionen Mal bewährt. Dank UV- und Ammoniakbeständigkeit sowie hoher IP-Schutzklasse (IP68) für alle klimatischen Bedingungen geeignet.  Feldmontage oder vormontierter Steckverbinder, Verwendung der Standard-Crimpzange möglich.  Steckkompatibel mit der Original MC4-Steckverbinderfamilie  Montageanleitung MC4 finden Sie unten zum Download

Stäubli MC4-Evo 2 Buchse PV-KBT4-EVO 2/6I-UR, für Leiterquerschnitt 4 bis 6 mm², Bemessungsspannung 1500V für Solarkabel Ø 4,7-6,4 mm und Leiterquerschnitt 4 bis 6 mm² International zertifiziert gemäß IEC, UL, JET und cTÜVus.  Für 1500 V DC (IEC, JET), 1500 V DC (UL) uneingeschränkt zugelassen.  Die Qualität und Langlebigkeit der MULTILAM-Technologie hat sich seit 2004 viele hundert Millionen Mal bewährt. Dank UV- und Ammoniakbeständigkeit sowie hoher IP-Schutzklasse (IP68) für alle klimatischen Bedingungen geeignet.  Feldmontage oder vormontierter Steckverbinder, Verwendung der Standard-Crimpzange möglich.  Steckkompatibel mit der Original MC4-Steckverbinderfamilie  Montageanleitung MC4 finden Sie unten zum Download

Stäubli PV-KBT4-EVO READY Kupplungsbuchse - werkzeugfreier Steckverbinder für Leiterquerschnitt 4 bis 6 mm², Bemessungsspannung 1500V DC Der Original MC4-Evo ready ist ein crimpfreier Steckverbinder, der für IEC 1500 V DC Anwendungen bis 30 A geeignet ist. Er ist mit der Original MC4 Produktfamilie von Stäubli steckbar. Für Solarkabel mit Außendurchmesser 5,5 - 7,5 mm und Leiterquerschnitt 4 bis 6 mm² Werkzeuglose Leitungsverbindung: kein Crimpen nötig, der Kontakt wird durch eine automatisch schließende Federklemme hergestellt Für Leitungsquerschnitte von 4 mm² und 6 mm² Keine Einzelteile, die Steckverbinder sind komplett und vorverschraubt: abisolierte PV-Leitung einführen, Gehäuse verschrauben, fertig! Für die Verwendung mit geeigneten Steckverbindern aus der Original MC4-Steckverbinderfamilie und geeigneter Leitung. Datenblatt und Montageanleitung der Original MC4-EVO ready zum unten zum Download

Stäubli PV-KST4-EVO READY Kupplungsstecker - werkzeugfreier Steckverbinder für Leiterquerschnitt 4 bis 6 mm², Bemessungsspannung 1500V DC Der Original MC4-Evo ready ist ein crimpfreier Steckverbinder, der für IEC 1500 V DC Anwendungen bis 30 A geeignet ist. Er ist mit der Original MC4 Produktfamilie von Stäubli steckbar. Für Solarkabel mit Außendurchmesser 5,5 - 7,5 mm und Leiterquerschnitt 4 bis 6 mm² Werkzeuglose Leitungsverbindung: kein Crimpen nötig, der Kontakt wird durch eine automatisch schließende Federklemme hergestellt Für Leitungsquerschnitte von 4 mm² und 6 mm² Keine Einzelteile, die Steckverbinder sind komplett und vorverschraubt: abisolierte PV-Leitung einführen, Gehäuse verschrauben, fertig! Für die Verwendung mit geeigneten Steckverbindern aus der Original MC4-Steckverbinderfamilie und geeigneter Leitung. Datenblatt und Montageanleitung der Original MC4-EVO ready zum unten zum Download

Phoenix Contact Sunclix Buchse PV-C3F-S 2,5-6 (+) für Solarkabel mit Leiterquerschnitt 2,5 bis 6 mm² Photovoltaik-Steckverbinder, Nennspannung: 1100 V, Anschlussart: Federkraft, Farbe: schwarz, nur mit Werkzeug entriegelbar Maße: Leitungsaußendurchmesser: 5 mm ... 8 mm Umgebungsbedingungen: Schutzart (gesteckt): IP66 /†IP68 (2m / 24h) Umgebungstemperatur (Betrieb): -40 ∞C ... 85 ∞C Umgebungstemperatur (Montage): -25 ∞C ... 50 ∞C Allgemein: Ausführung: Stift Anzugsdrehmoment Mutter: 2 Nm ±0,1 Nm Steckkraft: 45 N ±10 N Trennkraft: 200 N ±50 N Auszugskraft der Leitung Trennkraft: > 250 N Allgemein: Bemessungsspannung: 1100 V Bemessungsstrom (2,5 qmm): 20 A Bemessungsstrom (4,0 qmm): 30 A Bemessungsstrom (6,0 qmm): 35 A Schutzklasse: II Material: Farbe: schwarz Isolierstoff: mPPE Material Kontakt: Cu Material Kontaktoberfläche: Ag Brennbarkeitsklasse nach UL 94: V0 Anschlussdaten: Anschlussart: Federkraft Anschlussvermögen: 2,5 qmm ... 6 qmm Durchgangswiderstand mit angeschlossenem Leiter: 0,45 mOhm Abisolierlänge: 15 mm Kabeltyp: PV1-F Leitungen Datenblatt Phoenix Contact Sunclix unten zum Download

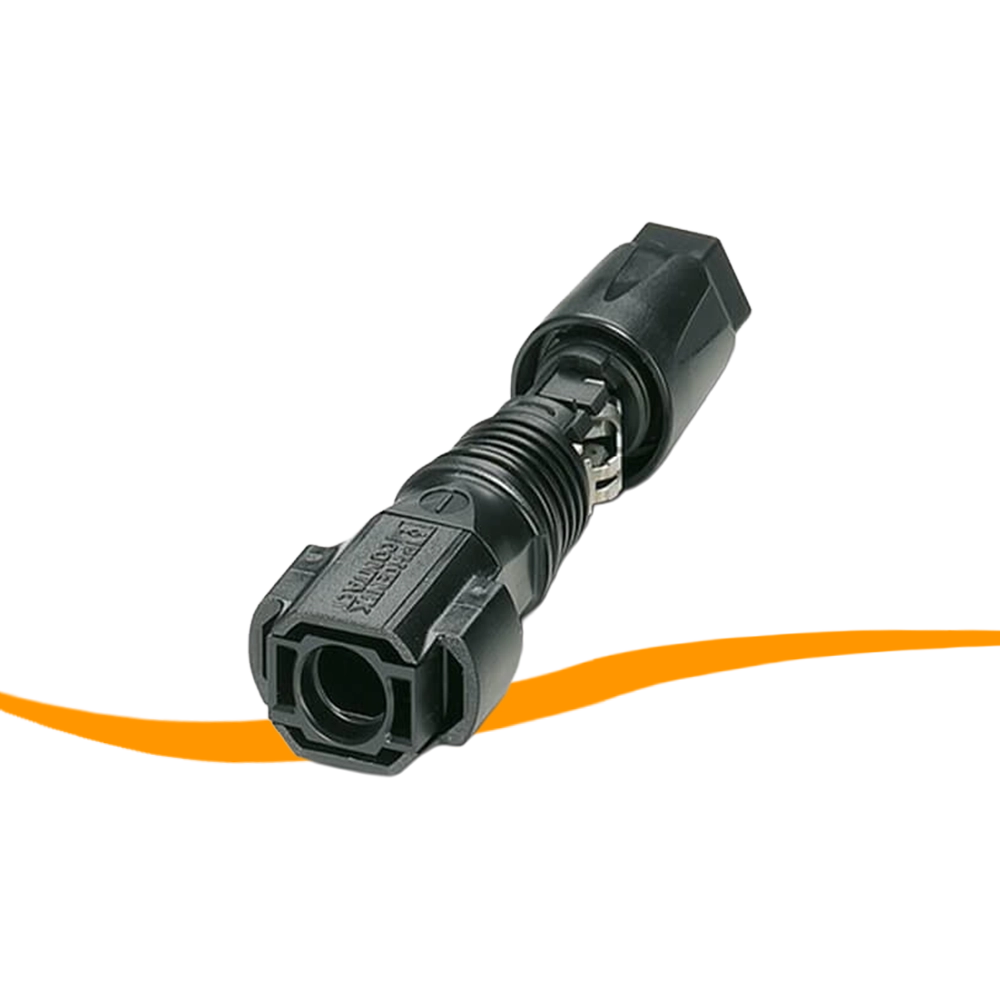

Phoenix Contact Sunclix Stecker PV-C3M-S 2,5-6 (-) für Solarkabel mit Leiterquerschnitt 2,5 bis 6 mm² Photovoltaik-Steckverbinder, Nennspannung: 1100 V, Anschlussart: Federkraft, Farbe: schwarz, nur mit Werkzeug entriegelbar Maße: Leitungsaußendurchmesser: 5 mm ... 8 mm Umgebungsbedingungen: Schutzart (gesteckt): IP66 /†IP68 (2m / 24h) Umgebungstemperatur (Betrieb): -40 ∞C ... 85 ∞C Umgebungstemperatur (Montage): -25 ∞C ... 50 ∞C Allgemein: Ausführung: Stift Anzugsdrehmoment Mutter: 2 Nm ±0,1 Nm Steckkraft: 45 N ±10 N Trennkraft: 200 N ±50 N Auszugskraft der Leitung Trennkraft: > 250 N Allgemein: Bemessungsspannung: 1100 V Bemessungsstrom (2,5 qmm): 20 A Bemessungsstrom (4,0 qmm): 30 A Bemessungsstrom (6,0 qmm): 35 A Schutzklasse: II Material: Farbe: schwarz Isolierstoff: mPPE Material Kontakt: Cu Material Kontaktoberfläche: Ag Brennbarkeitsklasse nach UL 94: V0 Anschlussdaten: Anschlussart: Federkraft Anschlussvermögen: 2,5 qmm ... 6 qmm Durchgangswiderstand mit angeschlossenem Leiter: 0,45 mOhm Abisolierlänge: 15 mm Kabeltyp: PV1-F Leitungen Datenblatt Phoenix Contact Sunclix unten zum Download

HELUKABEL SOLARFLEX®-X H1Z2Z2-K 1500 V DC, EN 50618 - DC Solarkabel 6 qmm schwarz zur Verkabelung von Solarmodulen Das HELUKABEL SOLARFLEX®-X H1Z2Z2-K ist eine robuste, halogenfreie Solarleitung zur Gleichstromverkabelung von Photovoltaikmodulen. Die schwarze Leitung entspricht DIN EN 50618 und ist für eine Nennspannung von bis zu 1.500 V DC ausgelegt. Der feindrähtige Leiter besteht aus verzinntem Kupfer nach DIN VDE 0295 Klasse 5 beziehungsweise IEC 60228 Klasse 5. Aderisolation und Außenmantel werden aus vernetztem Spezial-Compound gefertigt. Dadurch eignet sich das Solarkabel für anspruchsvolle Installationen im Innen- und Außenbereich. Produktvorteile Solarleitung nach DIN EN 50618 und DIN VDE 0283-618 Feindrähtige, verzinnte Cu-Litze der Leiterklasse 5 UV-, ozon-, witterungs- und wasserbeständig Für die Verlegung im Freien geeignet Für direkte Erdverlegung geeignet Halogenfrei und flammwidrig Raucharm gemäß DIN EN 61034 Kurz- und erdschlusssicher Für schutzisolierte Geräte und Anlagen der Schutzklasse II geeignet TÜV-Rheinland-zertifiziert Lieferung als 100-m-Kabelring Einsatzbereich Die SOLARFLEX®-X H1Z2Z2-K dient zur DC-seitigen Verkabelung von Solarmodulen und weiteren Komponenten einer Photovoltaikanlage. Der Leiterquerschnitt von 6 mm² eignet sich für eine zuverlässige Verbindung innerhalb des PV-Generators und zwischen den Solarmodulen und den nachgeschalteten Systemkomponenten. Dank ihres widerstandsfähigen Aufbaus kann die Leitung dauerhaft im Freien sowie direkt im Erdreich verlegt werden. Für eine dauerhafte Verlegung im Wasser ist das Kabel nicht vorgesehen. Die höchstzulässige Gleichspannung des Systems darf 1,8 kV nicht überschreiten. Bei Installation und Verarbeitung sind die geltenden Verlegevorschriften zu beachten. Technische Daten Hersteller: HELUKABEL Produktserie: SOLARFLEX®-X Leitungstyp: H1Z2Z2-K Ausführung: 1 × 6 mm² Entspricht ungefähr: AWG 10 Leiter: Cu-Litze, verzinnt und feindrähtig Leiterklasse: Klasse 5 Aderisolation: Vernetztes Spezial-Compound Außenmantel: Vernetztes Spezial-Compound Mantelfarbe: Schwarz Außen-Ø: ca. 5,8 bis 6,4 mm Nennspannung AC: U₀/U 1.000/1.000 V Nennspannung DC: U₀/U 1.500/1.500 V Prüfspannung: 6.500 V Temperaturbereich bewegt: -25 °C bis +60 °C Temperaturbereich nicht bewegt: -40 °C bis +90 °C Zulässige Betriebstemperatur am Leiter: +120 °C Kurzschlusstemperatur am Leiter: +250 °C, maximal 5 Sekunden Mindestbiegeradius bewegt: 6 × Außen-Ø Mindestbiegeradius nicht bewegt: 4 × Außen-Ø Kupferzahl: ca. 57,6 kg/km Leitungsgewicht: ca. 80 kg/km HELUKABEL Artikelnummer: 713531 Zertifizierungen und Zulassungen: TÜV Rheinland, EAC Lieferlänge: 100 m Prüfungen halogenfrei nach DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1 flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2 Rauchdichte nach DIN VDE 0482-1034-1+2 / DIN EN 61034-1+2 / IEC 61034-1+2 UV-beständig nach DIN VDE 0283-618 / DIN EN 50618 Anhang E ozonbeständig nach DIN VDE 0283-618 / DIN EN 50618 witterungsbeständig nach DIN VDE 0283-618 / DIN EN 50618 Anhang E wasserbestaendig nach DIN VDE 0285-525-2-21 / DIN EN 50525-2-21 Anhang E Strombelastbarkeit nach DIN VDE 0283-618 / DIN EN 50618 kurz- und erdschlusssicher nach DIN VDE 0100-520 / HD 60364-5-52 Gleichspannungsbeständigkeit der Isolation nach DIN VDE 0283-618 / DIN EN 50618 Tab. 2 Zertifizierungen und Zulassungen: EAC, TÜV Rheinland Lieferhinweis:100m Rolle Ausführliches Datenblatt finden Sie unten zum Download

Solarkabel Set konfektioniert 4mm² - 2m (MC4) bestehend aus 2x MC4 vorgefertigtes Kabel 2m Set (Art.Nr.: MC33625) Gewicht: 0,3kg Durchmesser: 4mm² Länge: 2x 2m Schutzart: IP65/IP68 (gesteckt) Kontaktmaterial: Kupfer, verzinnt Stäubli MC4 Stecker und Bechse zertifiziert nach: TÜV Rheinland: R 60127190 TÜV Rheinland 2 PfG 2330: R 60087448 UL Zertifikatsnummer: E343181 CSA Zertifikatsnummer: 250725 CQC Zertifikatsnummer: CQC20024256431 JET Zertifikatsnummer: B19T0013 Weitere Informationen stehen Ihnen im Datenblatt im Downloadbereich zur Verfügung.

Solarkabel Set konfektioniert 4mm² - 5m (MC4) bestehend aus 2x 5m Kabel, 2x MC4-Stecker und 2x MC4 Buchse   Entdecken Sie unser hochwertiges Solarkabel Set, konfektioniert mit einer Querschnittsfläche von 4mm² und einer Länge von 5 Metern. Dieses Set ist ideal für die Verbindung Ihrer Solarmodule und sorgt für eine effiziente und zuverlässige Energieübertragung. Unsere Solarkabel bestehen aus robustem, UV-beständigem Material, das für den Einsatz im Freien geeignet ist. Sie sind gegen Witterungseinflüsse und mechanische Belastungen geschützt.   Vielseitige Anwendung: Ideal für den Einsatz in Photovoltaikanlagen, Wohnmobilen, Booten und anderen Anwendungen, bei denen eine zuverlässige Stromversorgung erforderlich ist.   Sicherer Anschluss: Die MC4-Stecker bieten eine sichere und wetterfeste Verbindung, die auch bei extremen Bedingungen stabil bleibt. Vertrauen Sie auf unser Solarkabel Set, um Ihre Solaranlage effizient und sicher.   Gewicht: 0,6kg Durchmesser: 4mm² Länge: 2x 5m Schutzart: IP65/IP68 (gesteckt) Kontaktmaterial: Kupfer, verzinnt Weitere Informationen stehen Ihnen im Datenblatt im Downloadbereich zur Verfügung.

HELUKABEL SOLARFLEX®-X H1Z2Z2-K 1500 V DC, EN 50618 - DC Solarkabel 10 qmm schwarz  HELUKABEL SOLARFLEX®-X H1Z2Z2-K 10 qmm schwarz. Die SOLARFLEX®-X H1Z2Z2-K wird zur Verkabelung von Solarmodulen eingesetzt. Für direkte Erdverlegung geeignet. Für eine dauerhafte Verlegung im Wasser nicht geeignet. Die höchstzulässige Gleichspannung des Systems, in dem die Leitung eingesetzt wird, darf 1,8 kV nicht überschreiten. Die Leitung ist geeignet für die Verwendung in und an schutzisolierten Geräten und Anlagen (Schutzklasse II).  Der feindrähtige Leiter besteht aus verzinntem Kupfer nach DIN VDE 0295 Klasse 5 beziehungsweise IEC 60228 Klasse 5. Aderisolation und Außenmantel werden aus vernetztem Spezial-Compound gefertigt. Dadurch eignet sich das Solarkabel für anspruchsvolle Installationen im Innen- und Außenbereich. Produktvorteile Solarleitung nach DIN EN 50618 und DIN VDE 0283-618 Feindrähtige, verzinnte Cu-Litze der Leiterklasse 5 UV-, ozon-, witterungs- und wasserbeständig Für die Verlegung im Freien geeignet Für direkte Erdverlegung geeignet Halogenfrei und flammwidrig Raucharm gemäß DIN EN 61034 Kurz- und erdschlusssicher Für schutzisolierte Geräte und Anlagen der Schutzklasse II geeignet TÜV-Rheinland-zertifiziert Einsatzbereich Die SOLARFLEX®-X H1Z2Z2-K dient zur DC-seitigen Verkabelung von Solarmodulen und weiteren Komponenten einer Photovoltaikanlage. Der Leiterquerschnitt von 10 mm² eignet sich insbesondere für Verbindungen, bei denen aufgrund größerer Leitungslängen oder höherer Strombelastungen ein größerer Kabelquerschnitt erforderlich ist. Dank ihres widerstandsfähigen Aufbaus kann die Leitung dauerhaft im Freien sowie direkt im Erdreich verlegt werden. Für eine dauerhafte Verlegung im Wasser ist das Kabel nicht vorgesehen. Die höchstzulässige Gleichspannung des Systems darf 1,8 kV nicht überschreiten. Bei Installation und Verarbeitung sind die geltenden Verlegevorschriften zu beachten. Technische Daten Hersteller: HELUKABEL Produktserie: SOLARFLEX®-X Leitungstyp: H1Z2Z2-K Ausführung: 1 × 10 mm² Entspricht ungefähr: AWG 8 Leiter: Cu-Litze, verzinnt und feindrähtig Leiterklasse: Klasse 5 Aderisolation: Vernetztes Spezial-Compound Außenmantel: Vernetztes Spezial-Compound Mantelfarbe: Schwarz Außen-Ø: ca. 6,9 bis 7,7 mm Nennspannung AC: U₀/U 1.000/1.000 V Nennspannung DC: U₀/U 1.500/1.500 V Prüfspannung: 6.500 V Temperaturbereich bewegt: -25 °C bis +60 °C Temperaturbereich nicht bewegt: -40 °C bis +90 °C Zulässige Betriebstemperatur am Leiter: +120 °C Kurzschlusstemperatur am Leiter: +250 °C, maximal 5 Sekunden Mindestbiegeradius bewegt: 6 × Außen-Ø Mindestbiegeradius nicht bewegt: 4 × Außen-Ø Kupferzahl: ca. 96 kg/km Leitungsgewicht: ca. 125 kg/km HELUKABEL Artikelnummer: 713532 Zertifizierungen und Zulassungen: TÜV Rheinland, EAC Prüfungen halogenfrei nach DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1 flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2 Rauchdichte nach DIN VDE 0482-1034-1+2 / DIN EN 61034-1+2 / IEC 61034-1+2 UV-beständig nach DIN VDE 0283-618 / DIN EN 50618 Anhang E ozonbeständig nach DIN VDE 0283-618 / DIN EN 50618 witterungsbeständig nach DIN VDE 0283-618 / DIN EN 50618 Anhang E wasserbestaendig nach DIN VDE 0285-525-2-21 / DIN EN 50525-2-21 Anhang E Strombelastbarkeit nach DIN VDE 0283-618 / DIN EN 50618 kurz- und erdschlusssicher nach DIN VDE 0100-520 / HD 60364-5-52 Gleichspannungsbeständigkeit der Isolation nach DIN VDE 0283-618 / DIN EN 50618 Tab. 2 Zertifizierungen und Zulassungen: EAC, TÜV Rheinland Lieferhinweis:Laufende Meter Ausführliches Datenblatt finden Sie unten zum Download
