PV4all NETZ – netzgekoppelte Photovoltaikanlagen & Systemtechnik
In unserer Kategorie PV4all Netz bündeln wir Produkte und Systemlösungen für netzgekoppelte Photovoltaikanlagen. Der Fokus liegt auf Komponenten, die eine effiziente Einspeisung, ein intelligentes Energiemanagement und die optimale Nutzung von Solarstrom im Gebäude ermöglichen. Dazu zählen in dieser Kategorie unter anderem Solarmodule, Wechselrichter, Montagesysteme, Datenlogger, Netzanschluss-Komponenten, Modulwechselrichter, Komplettanlagen, smarte Speichersysteme, smarte Ladestationen, smarte Energiezähler und Optimierer.
Wer eine netzgekoppelte PV-Anlage plant, benötigt ein sauber aufeinander abgestimmtes System aus Modulen, Wechselrichter, Mess- und Steuerungstechnik sowie passendem Zubehör. Genau dafür ist PV4all Netz ausgelegt. In unserer Kategorie finden sich zahlreiche Produktgruppen für private und gewerbliche PV-Projekte – von einzelnen Komponenten bis hin zu kompletten Anlagenpaketen. Sichtbar sind aktuell etwa Solarmodule von AIKO Solar, Axitec Solar, Jinko Solar, JA Solar, LONGi Solar und Trina Solar sowie Wechselrichter von Anker Solix, Axitec, Delta, Fronius, Kostal, SMA, SolarEdge, Solax Power und Solis.
Tipp: Nutzen Sie „Angebot anfordern“, wenn Sie eine projektbezogene Auslegung (Komponentenliste, passende Systemkombination) wünschen.
| Leiterquerschnitt: | 4 bis 6 mm² |
|---|---|
| Leitungsaußendurchmesser: | 5,9 - 8,8 mm |
| Leiterquerschnitt: | 4 bis 6 mm² |
|---|---|
| Leitungsaußendurchmesser: | 5,9 - 8,8 mm |
| Leiterquerschnitt: | 4 bis 6 mm² |
|---|---|
| Leitungsaußendurchmesser: | 4,7 - 6,4 mm |
| Leiterquerschnitt: | 4 bis 6 mm² |
|---|---|
| Leitungsaußendurchmesser: | 4,7 - 6,4 mm |
TIGO Leistungsoptimierer TS4-A-O (Yellow) - Leistungoptimierer mit Stäubli MC4 EVO2 Stecker bis 700 Watt Nennleistung, 80V Leerlaufspannung pro Modul Der TS4-A-O (Optimierung) ist die neue weiterentwickelte Optimierungslösung für Add-On, die Smart Modulfunktionen für Standard-PV-Module zur Steigerung der Zuverlässigkeit bietet. Verbessern Sie die Energieeffizienz, indem Sie leistungsschwache PV-Systeme aufrüsten oder neue Anlagen mit intelligenten Funktionen ausstatten. Der TS4-A-O mit UHD-Core Technologie und verbesserten Leistungsdaten unterstützen PV-Module bis 700W. Bei diesem System müssen nicht alle Module mit einen Optimierer ausgerüstet werden, sondern nur die Module die z.B. von Verschattung betroffen und Sie auf Modulebene überwachen und optimieren wollen. Das bedeutet: Geringere Investitionskosten Niedrigerer Installationsaufwand Systemoptimierung Ertragssteigerung bei Teilvschattung und unterschiedlicher Modulausrichtung Abschaltung auf Modulebene Überwachung auf Modulebene Höchste Flexibilität Selective Deployment: Einsatz von DC-Optimierern nur wo benötigt Kompatibel mit allen Standardmodulen Schnelle Installation Einsparung von mehr als 2,5 Stunden bei einer 30-Modul-Installation im Vergleich zu bisherigen Systemen Bequeme Installation am Boden reduziert Dacharbeiten Maximal zuverlässig Geringere Ausfallwahrscheinlichkeit durch weniger Komponenten Hohe Lebensdauer durch bedarfsoptimierten Bypass-Betrieb Die Tigo TS4 Lösung für die Sicherheitsabschaltung besteht aus 3 Komponenten: Tigo TS4-A-O Optimierer - steckerfertig werden an die gewünschten Module angebracht Lagerungstemperaturbereich: -40 °C bis +85 °C (-40 °F bis + 185 °F) Schutzart: IP68 Abmessungen: 138,4 x 139,7 x 22,9 mm Gewicht: 520 g Spannungsbereich: 16 - 80V Maximaler Eingangsstrom: 15A Maximale Eingangsleistung: 700W Ausgangskabellänge: 1,20 m Steckverbinder: MC4 EVO2 Kommunikationsart: Funkverbindung Sicherheitsabschaltung nach UL (NEC 2014 & 2017 & 2020 690.12): Ja* Empfohlene Sicherungsleistung: 30A *Für die Sicherheitabschaltung mit TS4-A-O werden TAP (Gateway) und Cloud Connect Advanced (CCA) benötigt. Tigo Cloud Connect Advanced (CCA) ist die Managementeinheit Die Kommunikationseinheit Tigo Cloud Connect Advanced verbindet die TS4-A-O Komponenten per WLAN oder Ethernet mit dem Tigo Monitoring-Portal. Tigo Access Point (TAP) sorgt für die Kommunikation zwischen den Optimierern und Cloud Connect Das Gateway ermöglicht die drahtlose Kommunikation von bis zu 300 TS4 Komponenten. Es lässt sich einfach auf der Modulrückseite oder der Unterkonstruktion installieren und hat eine Reichweite bis zu 35 Meter. Die Verbindung zu Cloud Connect Advanced funktioniert per drahtgebundenem RS485 Verbindung. (Empfohlener Kabeltyp: RS485, l 8-22AWG) Hinweis: Stäubli Multi Contact MC4 sind kompatibel mit Stäubli Multi Contact MC4 EVO 2
| Leiterquerschnitt: | 4 bis 6 mm² |
|---|---|
| Leitungsaußendurchmesser: | 5,5 - 7,5 mm |

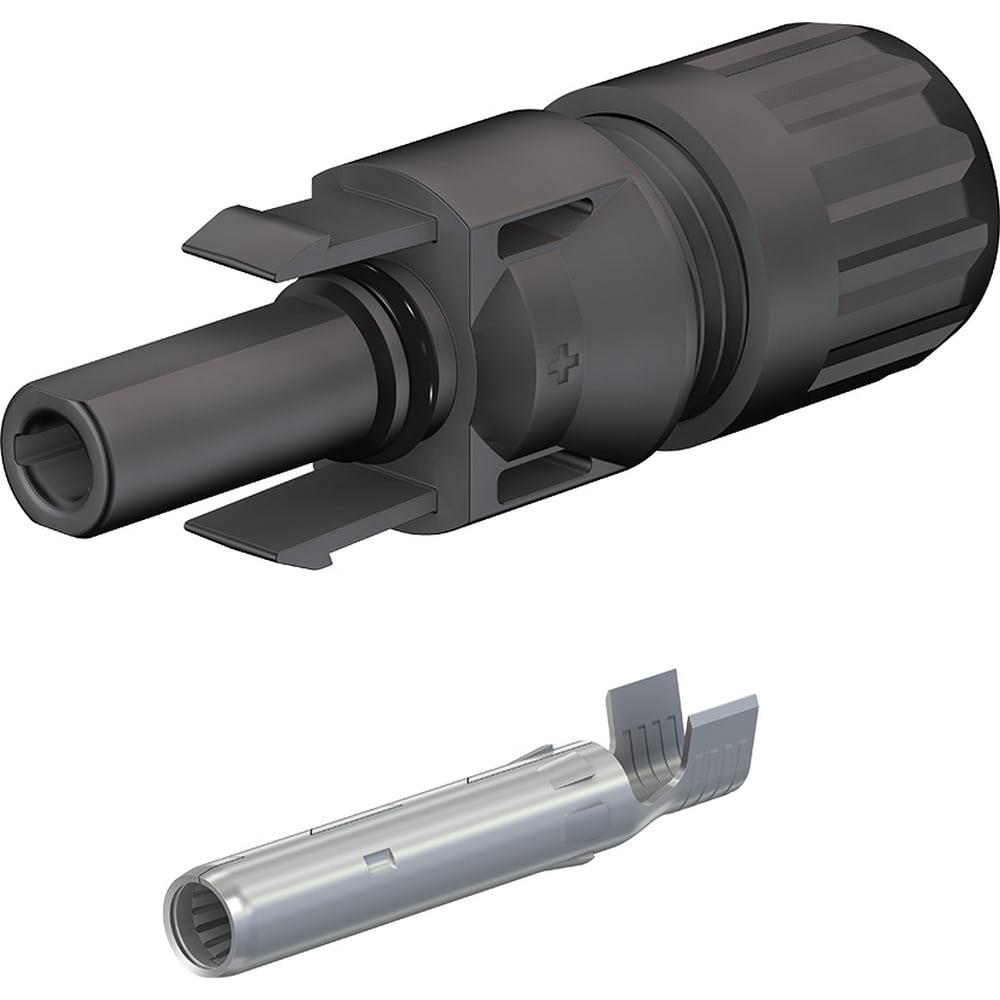

Stäubli PV-KBT4-EVO READY Kupplungsbuchse - werkzeugfreier Steckverbinder für Leiterquerschnitt 4 bis 6 mm², Bemessungsspannung 1500V DC Der Original MC4-Evo ready ist ein crimpfreier Steckverbinder, der für IEC 1500 V DC Anwendungen bis 30 A geeignet ist. Er ist mit der Original MC4 Produktfamilie von Stäubli steckbar. Für Solarkabel mit Außendurchmesser 5,5 - 7,5 mm und Leiterquerschnitt 4 bis 6 mm² Werkzeuglose Leitungsverbindung: kein Crimpen nötig, der Kontakt wird durch eine automatisch schließende Federklemme hergestellt Für Leitungsquerschnitte von 4 mm² und 6 mm² Keine Einzelteile, die Steckverbinder sind komplett und vorverschraubt: abisolierte PV-Leitung einführen, Gehäuse verschrauben, fertig! Für die Verwendung mit geeigneten Steckverbindern aus der Original MC4-Steckverbinderfamilie und geeigneter Leitung. Datenblatt und Montageanleitung der Original MC4-EVO ready zum unten zum Download

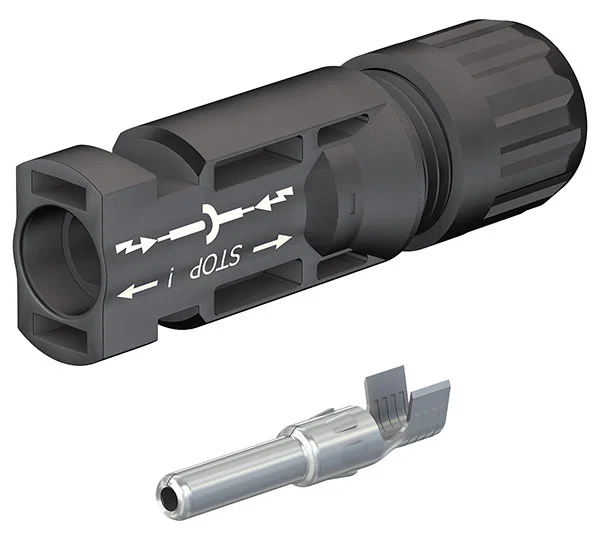

Stäubli PV-KST4-EVO READY Kupplungsstecker - werkzeugfreier Steckverbinder für Leiterquerschnitt 4 bis 6 mm², Bemessungsspannung 1500V DC Der Original MC4-Evo ready ist ein crimpfreier Steckverbinder, der für IEC 1500 V DC Anwendungen bis 30 A geeignet ist. Er ist mit der Original MC4 Produktfamilie von Stäubli steckbar. Für Solarkabel mit Außendurchmesser 5,5 - 7,5 mm und Leiterquerschnitt 4 bis 6 mm² Werkzeuglose Leitungsverbindung: kein Crimpen nötig, der Kontakt wird durch eine automatisch schließende Federklemme hergestellt Für Leitungsquerschnitte von 4 mm² und 6 mm² Keine Einzelteile, die Steckverbinder sind komplett und vorverschraubt: abisolierte PV-Leitung einführen, Gehäuse verschrauben, fertig! Für die Verwendung mit geeigneten Steckverbindern aus der Original MC4-Steckverbinderfamilie und geeigneter Leitung. Datenblatt und Montageanleitung der Original MC4-EVO ready zum unten zum Download
| Hersteller: | SolarEdge |
|---|
HELUKABEL SOLARFLEX®-X H1Z2Z2-K 1500 V DC, EN 50618 - DC Solarkabel 6 qmm schwarz zur Verkabelung von Solarmodulen Das HELUKABEL SOLARFLEX®-X H1Z2Z2-K ist eine robuste, halogenfreie Solarleitung zur Gleichstromverkabelung von Photovoltaikmodulen. Die schwarze Leitung entspricht DIN EN 50618 und ist für eine Nennspannung von bis zu 1.500 V DC ausgelegt. Der feindrähtige Leiter besteht aus verzinntem Kupfer nach DIN VDE 0295 Klasse 5 beziehungsweise IEC 60228 Klasse 5. Aderisolation und Außenmantel werden aus vernetztem Spezial-Compound gefertigt. Dadurch eignet sich das Solarkabel für anspruchsvolle Installationen im Innen- und Außenbereich. Produktvorteile Solarleitung nach DIN EN 50618 und DIN VDE 0283-618 Feindrähtige, verzinnte Cu-Litze der Leiterklasse 5 UV-, ozon-, witterungs- und wasserbeständig Für die Verlegung im Freien geeignet Für direkte Erdverlegung geeignet Halogenfrei und flammwidrig Raucharm gemäß DIN EN 61034 Kurz- und erdschlusssicher Für schutzisolierte Geräte und Anlagen der Schutzklasse II geeignet TÜV-Rheinland-zertifiziert Lieferung als 100-m-Kabelring Einsatzbereich Die SOLARFLEX®-X H1Z2Z2-K dient zur DC-seitigen Verkabelung von Solarmodulen und weiteren Komponenten einer Photovoltaikanlage. Der Leiterquerschnitt von 6 mm² eignet sich für eine zuverlässige Verbindung innerhalb des PV-Generators und zwischen den Solarmodulen und den nachgeschalteten Systemkomponenten. Dank ihres widerstandsfähigen Aufbaus kann die Leitung dauerhaft im Freien sowie direkt im Erdreich verlegt werden. Für eine dauerhafte Verlegung im Wasser ist das Kabel nicht vorgesehen. Die höchstzulässige Gleichspannung des Systems darf 1,8 kV nicht überschreiten. Bei Installation und Verarbeitung sind die geltenden Verlegevorschriften zu beachten. Technische Daten Hersteller: HELUKABEL Produktserie: SOLARFLEX®-X Leitungstyp: H1Z2Z2-K Ausführung: 1 × 6 mm² Entspricht ungefähr: AWG 10 Leiter: Cu-Litze, verzinnt und feindrähtig Leiterklasse: Klasse 5 Aderisolation: Vernetztes Spezial-Compound Außenmantel: Vernetztes Spezial-Compound Mantelfarbe: Schwarz Außen-Ø: ca. 5,8 bis 6,4 mm Nennspannung AC: U₀/U 1.000/1.000 V Nennspannung DC: U₀/U 1.500/1.500 V Prüfspannung: 6.500 V Temperaturbereich bewegt: -25 °C bis +60 °C Temperaturbereich nicht bewegt: -40 °C bis +90 °C Zulässige Betriebstemperatur am Leiter: +120 °C Kurzschlusstemperatur am Leiter: +250 °C, maximal 5 Sekunden Mindestbiegeradius bewegt: 6 × Außen-Ø Mindestbiegeradius nicht bewegt: 4 × Außen-Ø Kupferzahl: ca. 57,6 kg/km Leitungsgewicht: ca. 80 kg/km HELUKABEL Artikelnummer: 713531 Zertifizierungen und Zulassungen: TÜV Rheinland, EAC Lieferlänge: 100 m Prüfungen halogenfrei nach DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1 flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2 Rauchdichte nach DIN VDE 0482-1034-1+2 / DIN EN 61034-1+2 / IEC 61034-1+2 UV-beständig nach DIN VDE 0283-618 / DIN EN 50618 Anhang E ozonbeständig nach DIN VDE 0283-618 / DIN EN 50618 witterungsbeständig nach DIN VDE 0283-618 / DIN EN 50618 Anhang E wasserbestaendig nach DIN VDE 0285-525-2-21 / DIN EN 50525-2-21 Anhang E Strombelastbarkeit nach DIN VDE 0283-618 / DIN EN 50618 kurz- und erdschlusssicher nach DIN VDE 0100-520 / HD 60364-5-52 Gleichspannungsbeständigkeit der Isolation nach DIN VDE 0283-618 / DIN EN 50618 Tab. 2 Zertifizierungen und Zulassungen: EAC, TÜV Rheinland Lieferhinweis:100m Rolle Ausführliches Datenblatt finden Sie unten zum Download
| DC Leistung: | 485 Wp |
|---|---|
| Frontansicht: | Fullblack |
| Hersteller: | AIKO Solar |
| Modulaufbau: | Glas-Glas |
| Modulbreite (mm): | 1134 |
