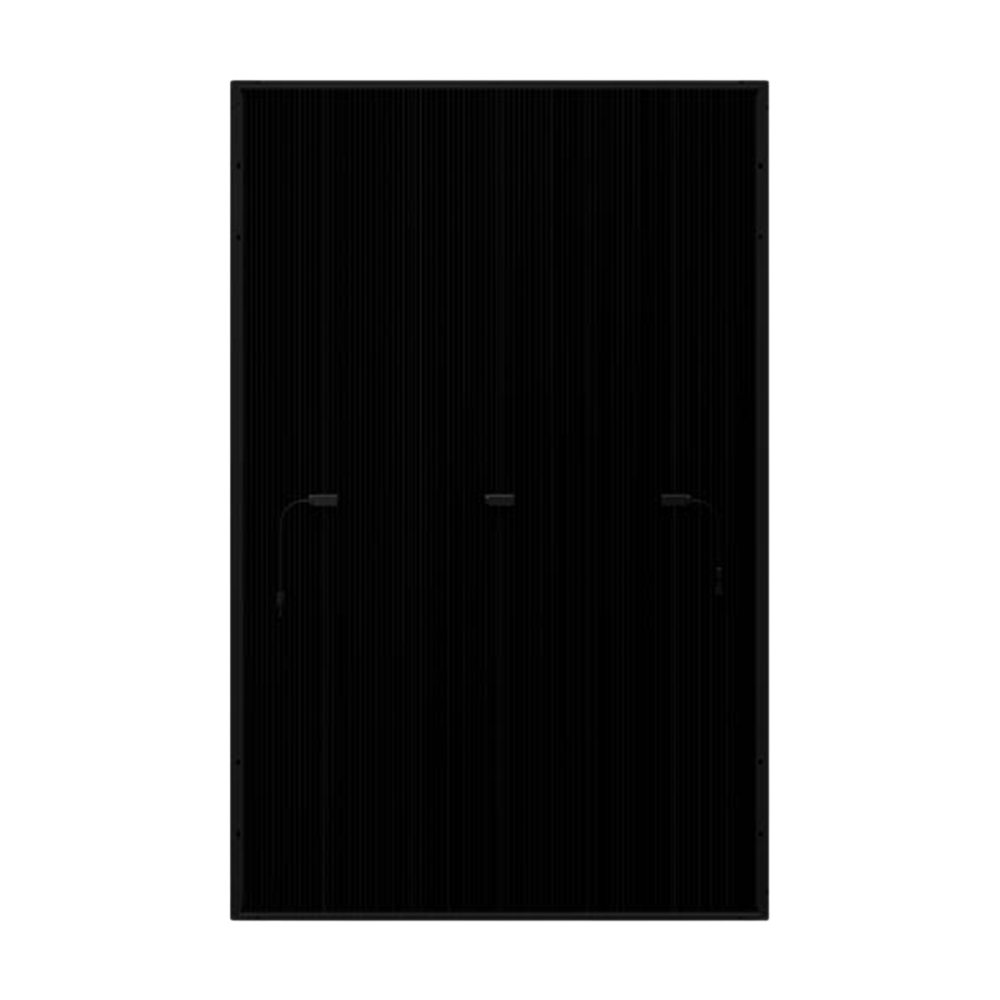

AIKO Neostar Pro 3S+ A485 MCE54Db Fullblack (Doppelglas)
Produktinformationen "AIKO Neostar Pro 3S+ A485 MCE54Db Fullblack (Doppelglas)"
AIKO Neostar Pro 3S+ A485 MCE54Db Fullblack - n-Type ABC Infinite Glas-Glas Modul mit Teilverschattungsoptimierung und verbessertem Temperaturkoeffizient
Vorteile der neuen Neostar Pro 3S+ n-Type Infinite ABC Doppelglas Module von AIKO Solar
- +30-40 W gegenüber TopCon Modulen. Unter Verschattungsbedingungen sind die Vorteile der ABC-Module vom Typ N noch deutlicher: +30% Leistung im Vergleich zu TOPCon bei einzelliger Vollverschattung, nachweislich signifikante Ertragssteigerung im Vergleich zu TOPCon-Modulen
- Mit innovativen vedeckten Zellverbindern und präziser Überlappungsverlötung
- Teilverschattungsoptimierung auf Zellebene
- Verbesserter Temperaturkoeffizient
- Brandschutzklasse: IEC Klasse A
- Höhere Ästhetik durch Rückseitenkontaktierung (keine Leiterbahnen auf der Front sichtbar)
- Hohe Hagelbeständigkeit
- Hoher Modulwirkungsgrad von bis zu 24,3%
Garantiegeber: Shenzhen AIKO Digital Energy Technology Co., Ltd.
25 Jahre Produktgarantie
30 Jahre lineare Leistungsgarantie mit 88,85 % nach 30 Jahren
Weitere Informationen finden Sie im Tab für technische Details sowie im ausführlichen Datenblatt im Downloadbereich.
| Brandschutzklasse: | A (höchste Klassifizierung) |
|---|---|
| DC Leistung: | 485 Wp |
| Hersteller: | AIKO Solar |
| Modulkategorie: | Fullblack, Glas-Glas |
| Modulbreite (mm): | 1134 |
| Modullänge (mm): | 1762 |
| Rahmenhöhe (mm): | 30 |
| Rahmenfarbe: | Schwarz |
| Zellen: | 108 Zellen |
| Zelltyp: | Mono |
AIKO
AIKO ist ein weltweit führendes Unternehmen für neue Energietechnologie, das sich auf Forschung und Entwicklung sowie die Herstellung von PV Kernprodukten und integrierten Lösungen für die Erzeugung, Speicherung und Nutzung von elektrischem Strom konzentriert. Das Unternehmen bietet Kunden Solarzellen, ABC (All Back Contact) Module und anwendungsbezogende Lösungen. Unsere Mission lautet “Transformation zu einer CO2-freien Ära” – AIKO verfolgt ambitionierte Innovationsziele und revolutionäre Technologien
Zhejiang Aiko Digital Energy Technology Co., Ltd
No.655 Haopai Road, Suxi Town, Yiwu City
Zhejiang Province
China
Deutsche Niederlassung
Aiko Energy Germany GmbH
Niederkasseler Lohweg 18
40547 Düsseldorf
Deutschland
Servicekontakt des Herstellers: marketing@aikosolar.com
Webseite des Herstellers: www.aikosolar.com/de/
Allgemeine Eigenschaften |
|
|---|---|
| Zellentyp | N-Typ ABC |
| Modulaufbau | Glas Doppelglas, 2,0 + 2,0 mm beschichtetes, halbgehärtetes Glas |
| Rahmen | Schwarz eloxiertes Aluminium |
| Kabel | 4 mm² (IEC), ±1200 mm |
| Anzahl Zellen | 108 (6×18) |
| Anschlussdose | IP68, 3 Bypass-Dioden |
| Steckverbinder | Original MC4 |
| Gewicht | 24,2 kg ± 3 % |
| Abmessungen (L × B × H) | 1762 × 1134 × 30 mm |
Elektrische Daten (STC) |
|
| Max. Leistung Pmax (Wp) | 485 W |
| Leerlaufspannung Voc (V) | 41,00 V |
| Spannung bei Maximum Power Vmp (V) | 34,60 V |
| Kurzschlussstrom Isc (A) | 14,84 A |
| Strom bei Maximum Power Imp (A) | 14,02 A |
| Modulwirkungsgrad (%) | 24,3 % |
| Leistungstoleranz | 0–3 % |
Temperatur & Betriebsbedingungen |
|
| Temperaturkoeffizient Pmax (%/°C) | -0,26 % |
| Temperaturkoeffizient Voc (%/°C) | -0,22 % |
| Temperaturkoeffizient Isc (%/°C) | +0,05 % |
| Betriebstemperaturbereich | -40 °C bis +85 °C |
| Maximale Systemspannung (V) | 1500 V |
| Maximale Strangsicherung (A) | 30 A |
| Schutzklasse | Klasse II |
Mechanische Belastbarkeit |
|
| Max. statische Belastung Vorderseite | 5400 Pa |
| Max. Windlast / Rückseite | 2400 Pa |
| Hageltest | 35 mm bei 23 m/s |
| Brandschutzklassifizierung | IEC-Klasse A |
