Netzgekoppelte 10 kWp Photovoltaikanlage mit Heizstab
Produktinformationen "Netzgekoppelte 10 kWp Photovoltaikanlage mit Heizstab"
10,800 kWp Photovoltaikanlage mit KOSTAL Hybrid-Wechselrichter und stufenlosem 3,5 kW Heizstab für Warmwasser oder Heizung - überschüssiger Solarstrom wird über die my-PV AC ELWA 2 in Warmwasser zur Eigenverbrauchserhöhung umgewandelt.
Beschreibung
Flächenbedarf: ca. 50-60 qm
Lieferumfang:
- 24x JA Solar JAM54D41-450/LB 450 Wp Fullblack (MC4 EVO2) - monokristallines Solarmodul mit 450 Wp, Fullblack
- 1x KOSTAL PLENTICORE G3 M - Hybridwechselrichter
- 1x KOSTAL PLENTICOIN Karte - Leistungserweiterung auf 10kW AC-Nennleistung
-

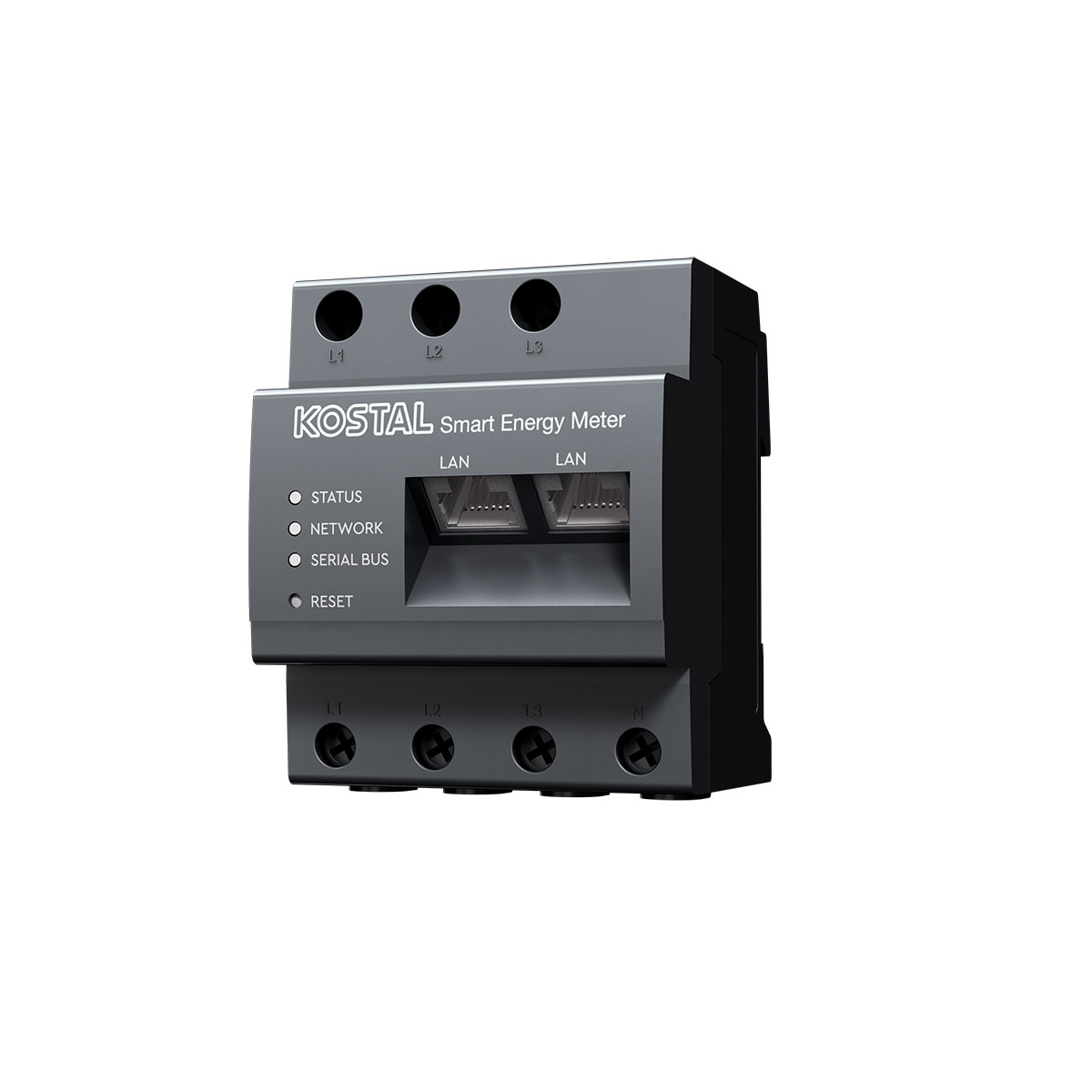

1x Kostal Smart Energy Meter G2
- 1x my-PV AC ELWA 2 Heizstab (Nennleistung: 0 bis 3.500 W)
- 1x K2 Systems Montagesystem für Satteldach mit Ziegeleindeckung (Frankfurter Pfanne o.ä.)
- 1x HELUKABEL SOLARFLEX®-X H1Z2Z2-K 6 qmm schwarz 100m
- 4x Stäubli MC4-EVO 2 Stecker PV-KST4-EVO 2/6I-UR
- 4x Stäubli MC4-EVO 2 Buchse PV-KBT4-EVO 2/6I-UR
Anordnung: 3 Reihen á 8 Module (senkrecht montiert/ einlagig)
Das Objekt muss folgende Voraussetzungen erfüllen: ebenes, verschattungsfreies, südlich ausgerichtetes Ziegeldach entsprechender Größe
- Dacheindeckung : Ziegeleindeckung (Frankfurter Pfanne)
- Gebäudehöhe: max. 18m
- Sparrenabstand: 60 bis 90 cm
- Dachneigung: 15 bis 60 Grad
- Dachlattung: 24 und 30 mm
Einen Modulbelegungsplan und eine statische Auslegung des Montagesystems (Standort Genthin, 45 Grad Süd) für die Photovoltaikanlage finden Sie unten zum Download. Gerne erstellen wir Ihnen eine individuelle Planung für Ihren Standort, Dachausrichtung und Dachneigung.
Weitere Informationen finden Sie unten zum Download
| Hersteller: | my-PV GmbH |
|---|

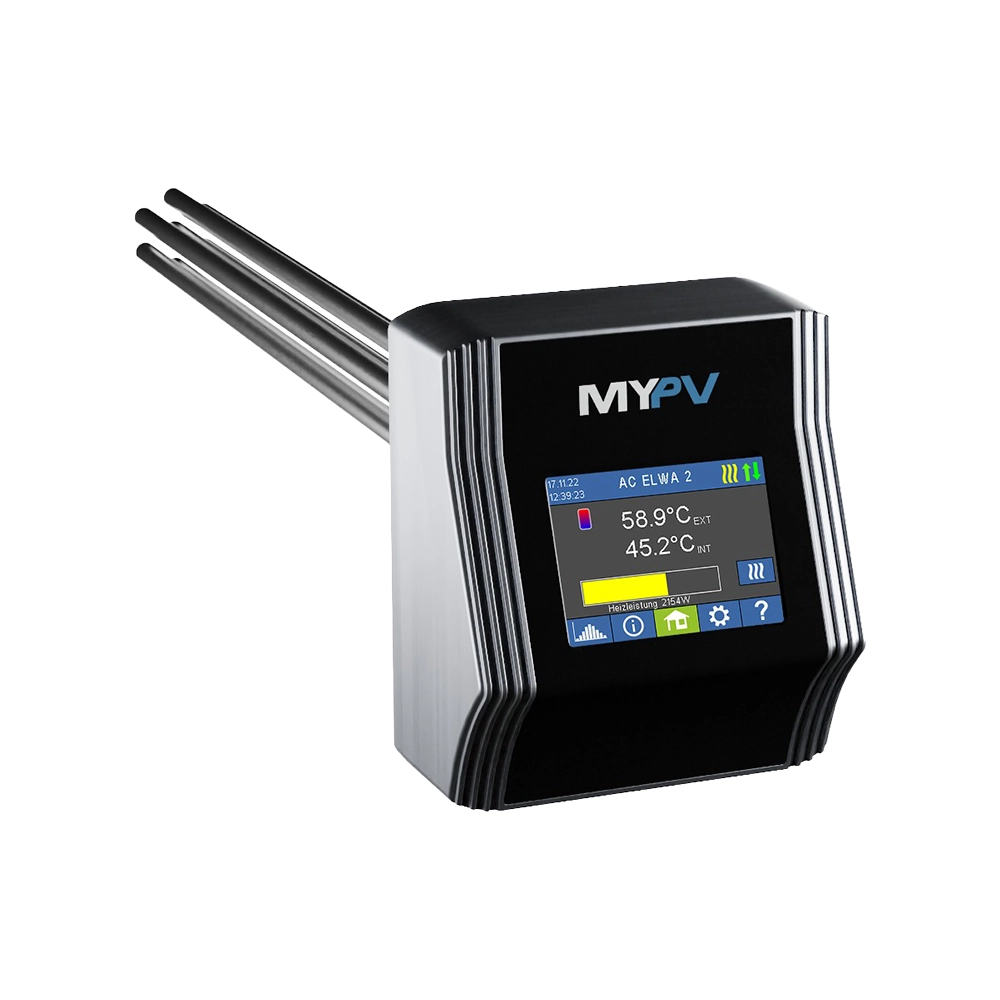

my-PV AC ELWA 2 - 3,5 kW stufenlos geregeltes Warmwasserbereitungsgerät für netzgekoppelte Photovoltaikanlagen
Die my-PV AC ELWA 2 ist ein 0 bis 3,5 kW stufenlos geregeltes Warmwasserbereitungsgerät für netzgekoppelte Photovoltaikanlagen und ist der Nachfolger der bewährten AC ELWA-E. Die AC ELWA 2 verwendet überschüssige Photovoltaikenergie für Ihre Warmwasserbereitung und optimiert dadurch den Eigenverbrauch der bestehenden PV-Anlage. Gleichzeitig wird die Autarkie erhöht – das schützt vor unkalkulierbaren bzw. steigenden Betriebskosten. Durch die stufenlose Regelung wird die PV-Einspeiseleistung auf null ausgeregelt.
Die AC ELWA 2 verfügt über die bewährte optionale Warmwassersicherstellung: Auch wenn die Sonne einmal nicht ausreichend scheint, kann das Warmwasser durch Energie aus dem öffentlichen Stromnetz auf die gewünschte Temperatur gebracht werden. Das Gerät kann in Warmwasser- und Pufferspeicher eingebaut werden.
- Mehr Power: 3,5 kW statt 3,0 kW
- Einfachste Montage: Der Heizstab und die Steuerungseinheit können nacheinander angebracht werden.
- Einfache Bedienung dank Display wie beim AC•THOR
- Multiple Kommunikationsmöglichkeiten: neben Ethernet RJ45 auch WLAN, RS485, PWM-in, Potentialfreier Schaltausgang
- Externer Temperaturfühler inkludiert
- Ein externer 3 kW Heizstab kann angeschlossen werden
- Noch kompakteres Design als beim Vorgänger
- Fixverdrahtung, kein Kabel mit Schukostecker
- Einfache Umrüstung der AC ELWA-E auf AC ELWA 2
Technische Daten:
| Heizleistung | 0 – 3.500 W + 16 A Schaltausgang |
| Netzanschluss | 3 polige Klemme, 2,5 mm2 230 V, 45 ‒ 65 Hz |
| Schutzart | IP21 |
| Abmessungen (B x H x T) | 560 x 133 x 117 mm (mit Heizstab) |
| Heizstablänge | 450 mm |
| Heizpatronenanschluss | 1 1/2 Zoll |
| Display | Color Grafic, Touch Screen 2,83“ |
| Schnittstellen | Ethernet RJ45, WLAN, RS485, PWM-in 3 ‒ 24V 0 ‒ 1 kHz, Potentialfreier Schaltausgang |
| Externer Temperatursensor | 5 m |
Vorteile AC ELWA 2
- Eigenverbrauch steigt
- Einfache Kommunikation über Netzwerkkabel oder WLAN
- Heizleistung wird stufenlos geregelt
- Einbau in Warmwasser- und Pufferspeicher möglich
- Systemoffen für verschiedene Wechselrichter, Batteriesysteme und Smart Homes
