Netzautarke 2,8 kWp Photovoltaikanlage mit Heizstab für Trapezblech
Produktinformationen "Netzautarke 2,8 kWp Photovoltaikanlage mit Heizstab für Trapezblech"
Netzautarke 2,820 kWp Photovoltaikanlage mit 2 kW Heizstab für Warmwasser und Heizung zur Installation auf einem Trapezblech, inkl. Montagesystem - keine Netzeinspeisung, kein Wechselrichter, keine Anschlussgenehmigungen, einfachste Installation.
Der selbsterzeugte Solarstrom wird zu 100 % über den Heizstab verbraucht. ELWA verwendet den Gleichstrom aus Solarmodulen direkt zur Erwärmung des Warmwassers.
- Der Anschluss an einen Pufferspeicher erfolgt über ein 1 1/2 Zoll Gewinde
- Die Heizelemente sind 45 cm lang
- Für optimalen Ertrag ist ein MPP-Tracker integriert
- Eingangsspannungsbereich: 100 - 360 V
- Für den Anschluss der Module stehen vormontierte MC4 Stecker zur Verfügung
- Die Zieltemperatur kann bequem per Drehknopf eingestellt werden
- Die Anlage ist auch bei Netzausfall funktionsfähig
- Keine Bürokratie
- In Kombination mit Wärmepumpen einsetzbar
- Optional: Es kann eine Mindesttemparatur im Pufferspeicher gehalten werden. Der dazu benötigte Strom wird per Schuko Stecker aus dem öffentlichen Netz bezogen.
Flächenbedarf: ca. 15 qm
Lieferumfang:
- 6 x Trina Vertex S+ TSM-470NEG9R.28 470 Wp BFR (Doppelglas)

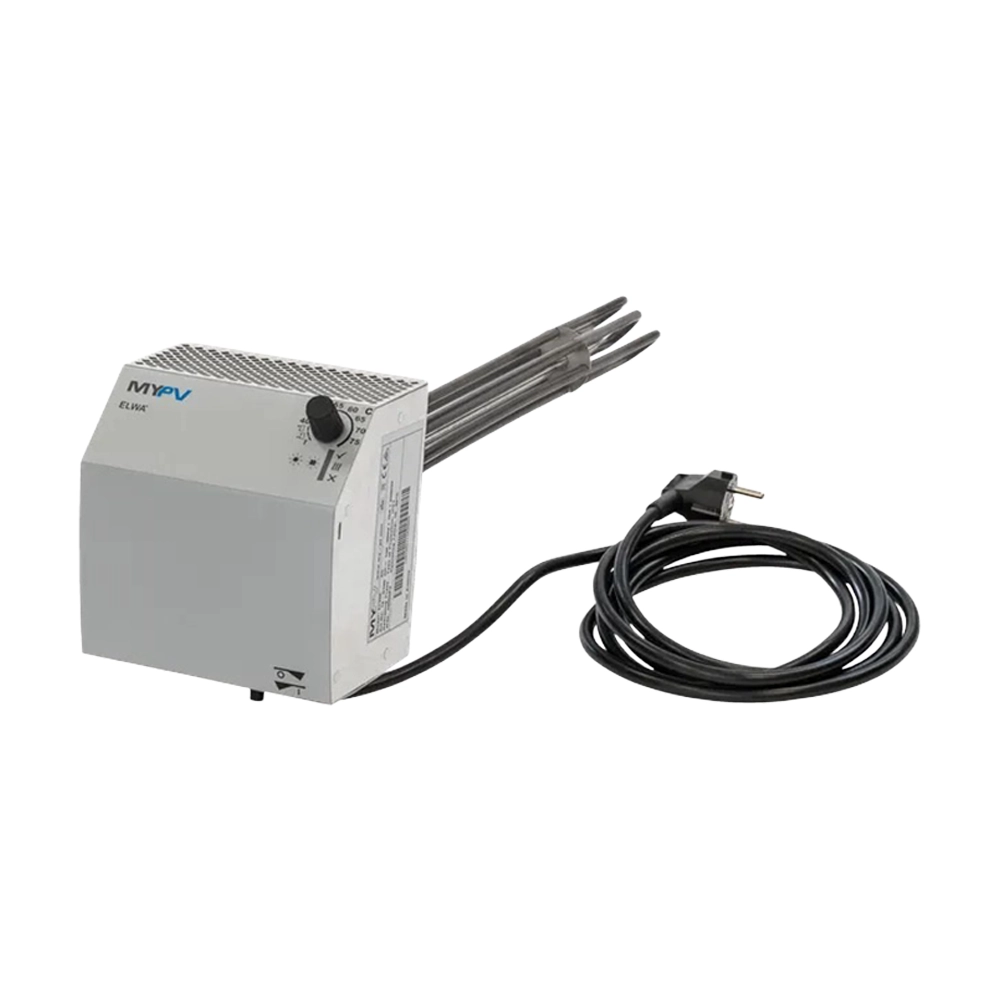

- 1 x my-PV DC ELWA Heizstab (Nennleistung: 2.000 W bei 25° C Umgebungstemperatur / AC Heizleistung (Nachladen aus dem Netz) 750 W)
- 1 x K2 Systems Montagesystem für Trapezblech
- 1 x 100 m KBE Solarkabel DB EN50618 6,0 mm² schwarz 100m
- 2 x Stäubli MC4-EVO 2 Stecker PV-KST4-EVO 2/6II-UR
- 2 x Stäubli MC4-EVO 2 Buchse PV-KBT4-EVO 2/6II-UR

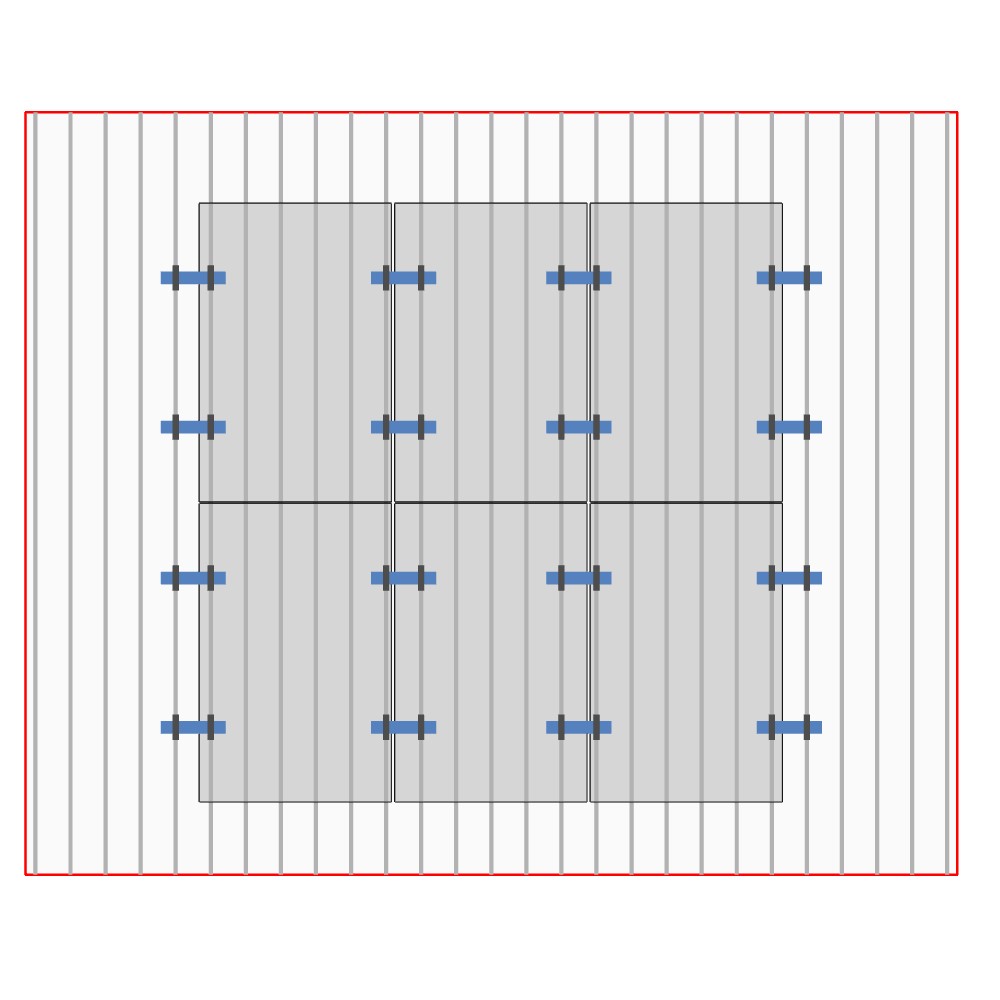

Anordnung: 2 Reihen á 3 Module
Einen Modulbelegungsplan und eine statische Auslegung des Montagesystems (Standort 39307 Genthin, 10 Grad Dachneigung) für die Photovoltaikanlage finden Sie unten zum Download. Gerne erstellen wir Ihnen eine individuelle Planung für Ihren Standort, Dachausrichtung und Dachneigung. Weitere Informationen können Sie der Bedienungsanleitung, Datenblatt oder dem Video entnehmen.
| Dachart: | Schrägdach |
|---|---|
| Dacheindeckung: | Trapezblech |
| Größe: | 2,5 kWp |
| Module: | Trina Solar |
Wo ist der Vorteil gegenüber Solarthermie?
Vorteile sind unter anderem das Wegfallen der Rohrleitungen sowie Zusatzkomponenten wie etwa Pumpengruppe und Aufrechterhaltung der Funktion bei Netzausfall. Weiteres zeichnet sich ELWA durch geringe Anschaffungskosten und Senkung des Strombedarfs zur Brauchwassererwärmung aus und es besteht zusätzlich die Möglichkeit zur anderweitigen Nutzung des hochwertigen PV Stroms.
Ist der Wirkungsgrad von Sonnenkollektoren nicht deutlich höher?
Ja. In etwa um den Faktor 2. Das heißt, für eine typische Warmwasser-Anlage benötigen Sie 6m² thermische Kollektoren, oder 12m² Photovoltaik Module. Aber das spielt nur eine Rolle, wenn zu wenig Platz am Dach ist. Denn Die Sonne scheint kostenlos, und damit gibt es keinen direkten Zusammenhang zwischen Kosten und Wirkungsgrad.
Bei einem ELWA System wird kein Strom eingespeist. Eventuell überschüssige Energie geht wie bei einer thermischen Solaranlage verloren. Der Anteil an überschüssiger Energie ist aber sehr gering. Er beträgt in der Praxis 5-8%. Das wären bei einem 2kWp /13m² System etwa 100-150kWh pro Jahr, oder bestenfalls 15 Euro im Jahr. Wenn Sie dafür einen Wechelrichter, einen Stromzähler mit Zählermiete, einen Einspeisepunkt und die Netzanbindung brauchen, lohnt sich der zusätzliche Aufwand nicht.
Kann ich das ELWA-System mit einer Wärmepumpe kombinieren?
Ja, das System kann problemlos mit jedem konventionellen Heizsystem kombiniert werden. Bei einer Erweiterung einer Wärmepumpe mit ELWA kann die Jahresarbeitszahl des kompletten Systems auf 4-6 gesteigert werden. Fazit: Der Speicher wird mit 4000 kWh Wärme beheizt, dazu sind aber nur 750 kWh elektrische Energie notwendig.
Kann ich meine bestehende PV Anlage mit ELWA erweitern?
Dazu verwendet man die AC ELWA, die überschüssige Energie aus der PV Anlage für die Warmwasserbereitung nützt.
Der Speicher muss lediglich über einen 1 1/2 Zoll Heizpatronenanschluss verfügen. Viele Speicher haben unten auch eine Revisionsflansch, die ELWA kann dann mit im Handel verfügbaren Adaptern montiert werden. Wichtig ist ein Blick auf das Datenblatt des Speichers, damit beim Einbau keine Speicher-Einbauteile (z.B. Wärmetauscher) mit dem ELWA Heizstab kollidieren.
Datenblatt my-PV ELWA
| DC |
||
| DC-Spannung | [V] | 100- 360 max. |
| MPP-Spannungsbereich: | [V] | 150 - 300 |
| Anzahl MPP Tracker: | 1 | |
| Max. Eingangsstrom | [A] | 10 A, strombegrenzt |
| Nennleistung: | [W] | 2.000 W bei 25° C Umgebungstemperatur, Derating bei Überhitzung |
| Anzahl DC Eingänge: | Original MC4, 1 Strang | |
| Empfohlene Modulkonfiguration: | 6 - 8 Stk. Module mit 60 Zellen, 10 - 15 Stk. CIGS 140 W | |
| AC | ||
| AC Heizleistung (Nachladen aus dem Netz): | [W] | 750 |
| Netzanschluss: | Einphasig, Schutzkontakt-Stecker, 230 V, 50-60 Hz | |
| AC Absicherung: | 10 A min. | |
| AC Anschlusskabel: | 3 m | |
| Standby-Verbrauch: | 0 W bei DC Betrieb, <2 W bei AC Betrieb | |
| Allgemeine Daten | ||
| MPP-Anpassungswirkungsgrad: | [%] | 99,9 |
| Wirkungsgrad gesamt: | >99 % bei Nennleistung | |
| Schutzart: | IP20 | |
| Betriebstemperaturbereich: | 10 °C bis 40 °C | |
| Betriebszustandsanzeige: | 3 LED’s | |
| Schnittstelle: | Serielles IR Interface | |
| Abmessungen (BxHxT): | [mm] | 130 x 180 x 600 mit Heizstab |
| Gewicht: | [kg] | 2 |
| Heizstablänge: | [cm] | 45 |
| Heizpatronenanschluss: | 6/4 Zoll (1 1/2 Zoll) | |
| Maße (LxBxH): | [mm] | 1660 x 990 x 50 |
| Zertifikate: | CE | |
| Herstellergarantie | 2 Jahre | |
Weitere Informationen finden Sie im Datenblatt auf dieser Seite unter "Beschreibung > verfügbare Downloads"
