Stecker
Original Stäubli MC4 / MC4-EVO2 & Phoenix Contact SUNCLIX – PV-Stecker & Buchsen
In dieser Kategorie finden Sie hochwertige PV-Steckverbinder (Stecker & Buchsen) für eine sichere, langlebige DC-Verkabelung – mit klarem Schwerpunkt auf Original Stäubli MC4 und Stäubli MC4-EVO2 sowie Phoenix Contact SUNCLIX. Diese Stecksysteme stehen für zuverlässige Kontaktqualität, witterungsbeständige Verbindungen und eine montagefreundliche Installation im professionellen PV-Einsatz.
Stäubli MC4 / MC4-EVO2 sind branchenweit etablierte PV-Steckverbinder für Stringverkabelungen und Verlängerungen. MC4-EVO2 ist die Weiterentwicklung für moderne PV-Anforderungen und wird häufig dort eingesetzt, wo robuste Steckzyklen, sichere Verriegelung und hohe Zuverlässigkeit im Feld gefragt sind. Phoenix Contact SUNCLIX bietet eine besonders montagefreundliche Anschlusstechnik und ist ideal, wenn Sie auf ein systematisches, herstellerkonformes Steckkonzept setzen möchten.
Wichtiger Praxis-Hinweis: Verwenden Sie innerhalb eines Strings bzw. einer Anlage konsequent ein Stecksystem. Das Mischen unterschiedlicher Hersteller/ Steckertypen (auch wenn „kompatibel“ angegeben) kann zu Kontaktproblemen und Gewährleistungs-/ Normthemen führen.
Tipp für die Auswahl: Achten Sie auf den passenden Kabelquerschnitt, Kabelaußendurchmesser, die geforderte Schutzart sowie die zulässige Systemspannung Ihrer Anlage – so stellen Sie eine sichere und dauerhaft stabile Steckverbindung sicher.
Stäubli Stecker PV-KST4/6II-UR (MC-4), für Leiterquerschnitt 4 bis 6 mm², Bemessungsspannung 1000V DC für Solarkabel Ø 5,9-8,8 mm² und Leiterquerschnitt 4 bis 6 mm² Ammoniakbeständigkeit (gemäss DLG) Salznebelsprühtest, Schärfegrad 6 TÜV-ZertifiziertUL-ZulassungCSA-ZertifiziertTÜV certifiedUL-RecognizedCSA certified Montageanleitung MC4 finden Sie unten zum Download
Stäubli MC4 Buchse PV-KBT4/6II-UR, für Leiterquerschnitt 4 bis 6 mm², Bemessungsspannung 1000V DC für Solarkabel Ø 5,9-8,8 mm² und Leiterquerschnitt 4 bis 6 mm² Ammoniakbeständigkeit (gemäss DLG) Salznebelsprühtest, Schärfegrad 6 TÜV-ZertifiziertUL-ZulassungCSA-ZertifiziertTÜV certifiedUL-RecognizedCSA certified Montageanleitung MC4 zum unten zum Download
Stäubli MC4-EVO 2A Stecker PV-KST4-EVO 2A/6I, für Leiterquerschnitt 4 bis 6 mm², Bemessungsspannung 1500V, 32.0317P0001 für Solarkabel Ø 4,7-6,4 mm und Leiterquerschnitt 4 bis 6 mm² International zertifiziert gemäß IEC, UL, JET und cTÜVus. Für 1500 V DC (IEC, JET), 1500 V DC (UL) uneingeschränkt zugelassen. Die Qualität und Langlebigkeit der MULTILAM-Technologie hat sich seit 2004 viele hundert Millionen Mal bewährt. Dank UV- und Ammoniakbeständigkeit sowie hoher IP-Schutzklasse (IP68) für alle klimatischen Bedingungen geeignet. Feldmontage oder vormontierter Steckverbinder, Verwendung der Standard-Crimpzange möglich. Steckkompatibel mit der Original MC4-Steckverbinderfamilie Datenblatt und Montageanleitung MC4 EVO 2 finden Sie unten zum Download

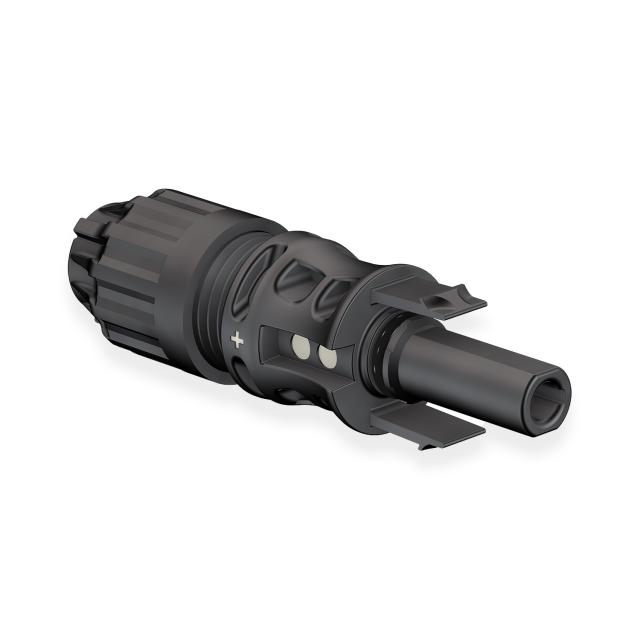

Stäubli MC4-Evo 2 Buchse PV-KBT4-EVO 2A/6I, für Leiterquerschnitt 4 bis 6 mm², Bemessungsspannung 1500V, 32.0316P0001 für Solarkabel Ø 4,7-6,4 mm und Leiterquerschnitt 4 bis 6 mm² International zertifiziert gemäß IEC, UL, JET und cTÜVus. Für 1500 V DC (IEC, JET), 1500 V DC (UL) uneingeschränkt zugelassen. Die Qualität und Langlebigkeit der MULTILAM-Technologie hat sich seit 2004 viele hundert Millionen Mal bewährt. Dank UV- und Ammoniakbeständigkeit sowie hoher IP-Schutzklasse (IP68) für alle klimatischen Bedingungen geeignet. Feldmontage oder vormontierter Steckverbinder, Verwendung der Standard-Crimpzange möglich. Steckkompatibel mit der Original MC4-Steckverbinderfamilie Datenblatt und Montageanleitung MC4 EVO 2 finden Sie unten zum Download
Phoenix Contact Sunclix Stecker PV-C3M-S 2,5-6 (-) für Solarkabel mit Leiterquerschnitt 2,5 bis 6 mm² Photovoltaik-Steckverbinder, Nennspannung: 1100 V, Anschlussart: Federkraft, Farbe: schwarz, nur mit Werkzeug entriegelbar Maße: Leitungsaußendurchmesser: 5 mm ... 8 mm Umgebungsbedingungen: Schutzart (gesteckt): IP66 /†IP68 (2m / 24h) Umgebungstemperatur (Betrieb): -40 ∞C ... 85 ∞C Umgebungstemperatur (Montage): -25 ∞C ... 50 ∞C Allgemein: Ausführung: Stift Anzugsdrehmoment Mutter: 2 Nm ±0,1 Nm Steckkraft: 45 N ±10 N Trennkraft: 200 N ±50 N Auszugskraft der Leitung Trennkraft: > 250 N Allgemein: Bemessungsspannung: 1100 V Bemessungsstrom (2,5 qmm): 20 A Bemessungsstrom (4,0 qmm): 30 A Bemessungsstrom (6,0 qmm): 35 A Schutzklasse: II Material: Farbe: schwarz Isolierstoff: mPPE Material Kontakt: Cu Material Kontaktoberfläche: Ag Brennbarkeitsklasse nach UL 94: V0 Anschlussdaten: Anschlussart: Federkraft Anschlussvermögen: 2,5 qmm ... 6 qmm Durchgangswiderstand mit angeschlossenem Leiter: 0,45 mOhm Abisolierlänge: 15 mm Kabeltyp: PV1-F Leitungen Datenblatt Phoenix Contact Sunclix unten zum Download
Phoenix Contact Sunclix Buchse PV-C3F-S 2,5-6 (+) für Solarkabel mit Leiterquerschnitt 2,5 bis 6 mm² Photovoltaik-Steckverbinder, Nennspannung: 1100 V, Anschlussart: Federkraft, Farbe: schwarz, nur mit Werkzeug entriegelbar Maße: Leitungsaußendurchmesser: 5 mm ... 8 mm Umgebungsbedingungen: Schutzart (gesteckt): IP66 /†IP68 (2m / 24h) Umgebungstemperatur (Betrieb): -40 ∞C ... 85 ∞C Umgebungstemperatur (Montage): -25 ∞C ... 50 ∞C Allgemein: Ausführung: Stift Anzugsdrehmoment Mutter: 2 Nm ±0,1 Nm Steckkraft: 45 N ±10 N Trennkraft: 200 N ±50 N Auszugskraft der Leitung Trennkraft: > 250 N Allgemein: Bemessungsspannung: 1100 V Bemessungsstrom (2,5 qmm): 20 A Bemessungsstrom (4,0 qmm): 30 A Bemessungsstrom (6,0 qmm): 35 A Schutzklasse: II Material: Farbe: schwarz Isolierstoff: mPPE Material Kontakt: Cu Material Kontaktoberfläche: Ag Brennbarkeitsklasse nach UL 94: V0 Anschlussdaten: Anschlussart: Federkraft Anschlussvermögen: 2,5 qmm ... 6 qmm Durchgangswiderstand mit angeschlossenem Leiter: 0,45 mOhm Abisolierlänge: 15 mm Kabeltyp: PV1-F Leitungen Datenblatt Phoenix Contact Sunclix unten zum Download
Weidmüller PV Stick SET ohne crimpen, plus (+) / minus (-), für Solarkabel mit Leiterquerschnitt 4 bis 6 mm² Schneller ist besser. Das gilt auch für die Verkabelung von Solaranlagen. Unsere griffigen Steckverbinder liegen auch bei frostigen Temperaturen gut in der Hand und lassen sich ganz ohne Crimpwerkzeug blitzschnell und einfach installieren. Sie können auf Crimpkontakte und das entsprechende Werkzeug verzichten und vermeiden Konfektionsfehler. Das spart bis zu 50% Zeit bei der Installation – ohneEinbußen bei der Qualität. Die neuen Photovoltaik-Steckverbinder sind TÜV-zugelassen und entsprechen der IEC 62852.Die Weidmüller „PUSH IN“-Technologie ermöglicht sichere Verbindungen mit wenigen Handgriffen: Stecken, drehen, Strom Montieren im HandumdrehenIn drei einfachen Schritten haben Sie den PV-Stick konfektioniert: Sie schieben einfach die abisolierte Photovoltaikleitung ein – und zwar ganz ohne Aderendhülse. Ein „Klick" verrät Ihnen, dass die Kontaktierung sicher erfolgt ist. Dann ziehen Sie die Schraubkappe mit wenigen Umdrehungen an. Fertig! Merkmale PushIn Technologie Normkonforme Qualität, nach TÜV IEC 62852 Ergonomisches preisgekröntes Design Derzeit schnellster PV-Steckverbinder Sicheres Verrasten Bemessungsspannung: 1500 V DC (IEC) Bemessungsstrom: 30 A Kabeldurchmesser außen, max.: 7,5 mm Kabeldurchmesser außen, min.: 5,5 mm Leiteranschlussquerschnitt: max. 6 mm² Leiteranschlussquerschnitt: min. 4 mm² Schutzart: IP65, in geschlossenem Zustand, IP2x offen Verschmutzungsgrad: 3 (2 innerhalb des abgedichteten Bereiches) Zulassungen: TÜV Rheinland (IEC 62852) Montageanleitung und Datenblatt der Weidmüller PV Stick unten zum Download
Stäubli PV-KST4-EVO READY Kupplungsstecker - werkzeugfreier Steckverbinder für Leiterquerschnitt 4 bis 6 mm², Bemessungsspannung 1500V DC Der Original MC4-Evo ready ist ein crimpfreier Steckverbinder, der für IEC 1500 V DC Anwendungen bis 30 A geeignet ist. Er ist mit der Original MC4 Produktfamilie von Stäubli steckbar. Für Solarkabel mit Außendurchmesser 5,5 - 7,5 mm und Leiterquerschnitt 4 bis 6 mm² Werkzeuglose Leitungsverbindung: kein Crimpen nötig, der Kontakt wird durch eine automatisch schließende Federklemme hergestellt Für Leitungsquerschnitte von 4 mm² und 6 mm² Keine Einzelteile, die Steckverbinder sind komplett und vorverschraubt: abisolierte PV-Leitung einführen, Gehäuse verschrauben, fertig! Für die Verwendung mit geeigneten Steckverbindern aus der Original MC4-Steckverbinderfamilie und geeigneter Leitung. Datenblatt und Montageanleitung der Original MC4-EVO ready zum unten zum Download
Stäubli Abzweigstecker MC4-Evo 2 (plus / AZB4) - AZS4-EVO2-UR "Plug-and-Play" kein Crimp- oder Drehmomentwerkzeug erforderlich, kompatibel mit original MC4- und MC4-Evo 2 Steckverbindern zugelassen für DC 1500 V gemäß IEC 62852 und UL 6703 Ammoniakbeständig Salznebelsprühtest TÜV-Zertifiziert UL-Zulassung CE-Zertifiziert Eine Montageanleitung sowie das Datenblatt finden Sie unten zum Download
Stäubli Abzweigbuchse MC4-Evo 2 (minus / AZB4) - AZB4-EVO2-UR "Plug-and-Play" kein Crimp- oder Drehmomentwerkzeug erforderlich, kompatibel mit original MC4- und MC4-Evo 2 Steckverbindern zugelassen für DC 1500 V gemäß IEC 62852 und UL 6703 Ammoniakbeständig Salznebelsprühtest TÜV-Zertifiziert UL-Zulassung CE-Zertifiziert Eine Montageanleitung sowie das Datenblatt finden Sie unten zum Download
Stäubli PV-KBT4-EVO READY Kupplungsbuchse - werkzeugfreier Steckverbinder für Leiterquerschnitt 4 bis 6 mm², Bemessungsspannung 1500V DC Der Original MC4-Evo ready ist ein crimpfreier Steckverbinder, der für IEC 1500 V DC Anwendungen bis 30 A geeignet ist. Er ist mit der Original MC4 Produktfamilie von Stäubli steckbar. Für Solarkabel mit Außendurchmesser 5,5 - 7,5 mm und Leiterquerschnitt 4 bis 6 mm² Werkzeuglose Leitungsverbindung: kein Crimpen nötig, der Kontakt wird durch eine automatisch schließende Federklemme hergestellt Für Leitungsquerschnitte von 4 mm² und 6 mm² Keine Einzelteile, die Steckverbinder sind komplett und vorverschraubt: abisolierte PV-Leitung einführen, Gehäuse verschrauben, fertig! Für die Verwendung mit geeigneten Steckverbindern aus der Original MC4-Steckverbinderfamilie und geeigneter Leitung. Datenblatt und Montageanleitung der Original MC4-EVO ready zum unten zum Download
Stäubli Montageschlüsselset PV-MS für MC4-EVO Ready Zum Anziehen der Kabelverschraubung MC4-Evo Ready DC-Steckverbinder wird der Montageschlüssel empfohlen. Bestehend aus 2 Kunststoff Montageschlüsseln Die Montageschlüssel ermöglichen ein komfortables Greifen, Halten und Verschrauben der MC4-EVO Ready Steckverbinder, ohne das Gehäuse zu beschädigen. Dadurch werden Kontaktprobleme, Beschädigungen und Fehlinstallationen effektiv vermieden – für maximale Anlagenverfügbarkeit und Sicherheit. Das Stäubli Montageschlüsselset PV-MS ist überall dort im Einsatz, wo zuverlässige DC-Verbindungen gefragt sind – von kleinen PV-Anlagen auf Einfamilienhäusern bis hin zu großen gewerblichen und industriellen Solarkraftwerken. Mit dem PV-MS Montageschlüsselset arbeiten Sie schneller, sicherer und normgerecht – ein unverzichtbares Zubehör für jede professionelle PV-Werkzeugausstattung.
