10,920 kWp Trina Vertex PV-Anlage + SMA Tripower 10.0 SE Hybridwechselrichter & BYD Speicher
Produktinformationen "10,920 kWp Trina Vertex PV-Anlage + SMA Tripower 10.0 SE Hybridwechselrichter & BYD Speicher"
11,040 kWp Trina Vertex Komplettanlage + SMA Sunny Tripower 10.0 SE Hybridwechselrichter + BYD HVM 13,8 kWh - DC gekoppeltes Speichersystem
24 Module (3 Reihen á 8 Module / vertikal) mit Trina Vertex S+ TSM-460NEG9R.28 460 Wp BFR (Doppelglas) - monokristallines Solarmodul mit 460 Watt und schwarzem Modulrahmen + 3-phasiger SMA Sunny Tripower 10.0 SE inkl. Sunny Home Manager 2.0
Beschreibung
Lieferumfang:

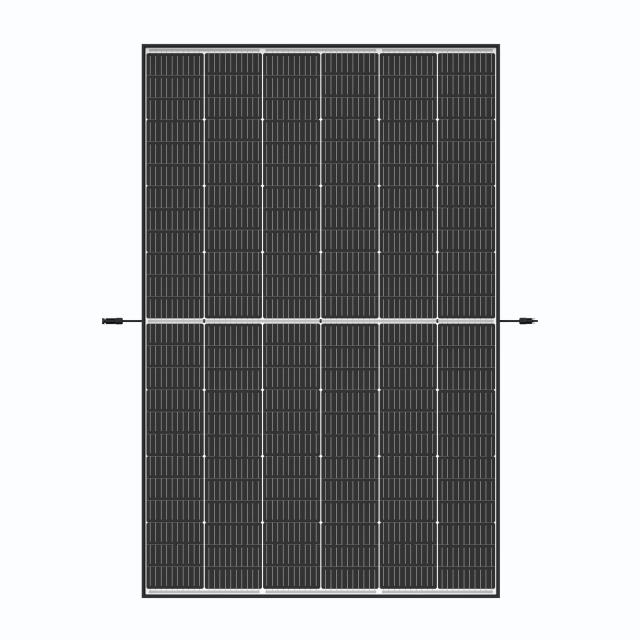

- 24x Trina Vertex S+ TSM-460NEG9R.28 460 Wp BFR (Doppelglas) - monokristallin, schwarz eloxierter Modulrahmen, 460 Wp

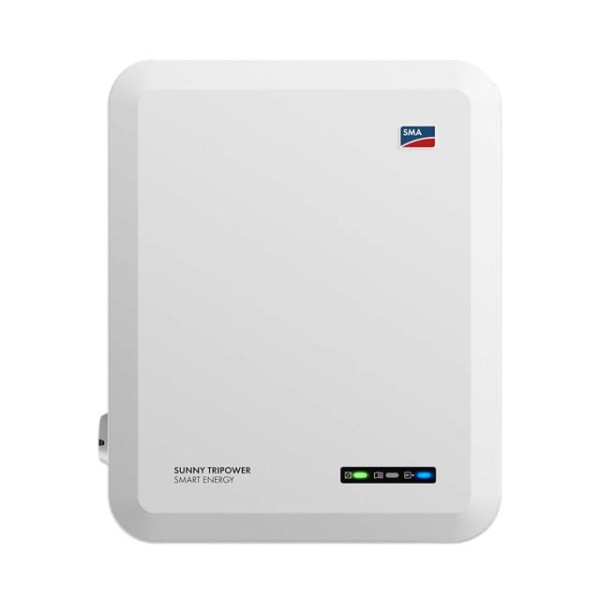

- 1x SMA Sunny Tripower 10.0 Smart Energy

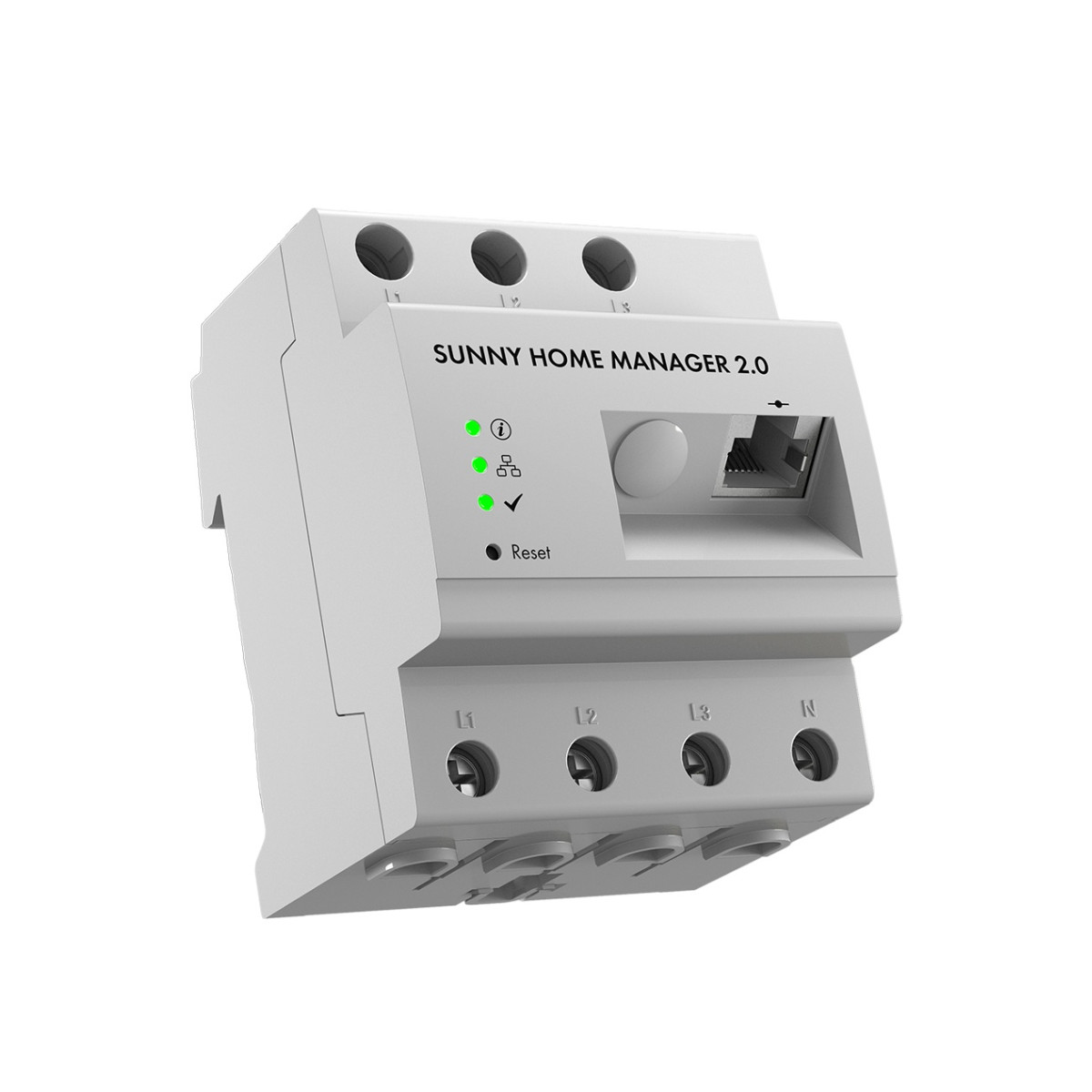

- 1x SMA Sunny Home Manager 2.0

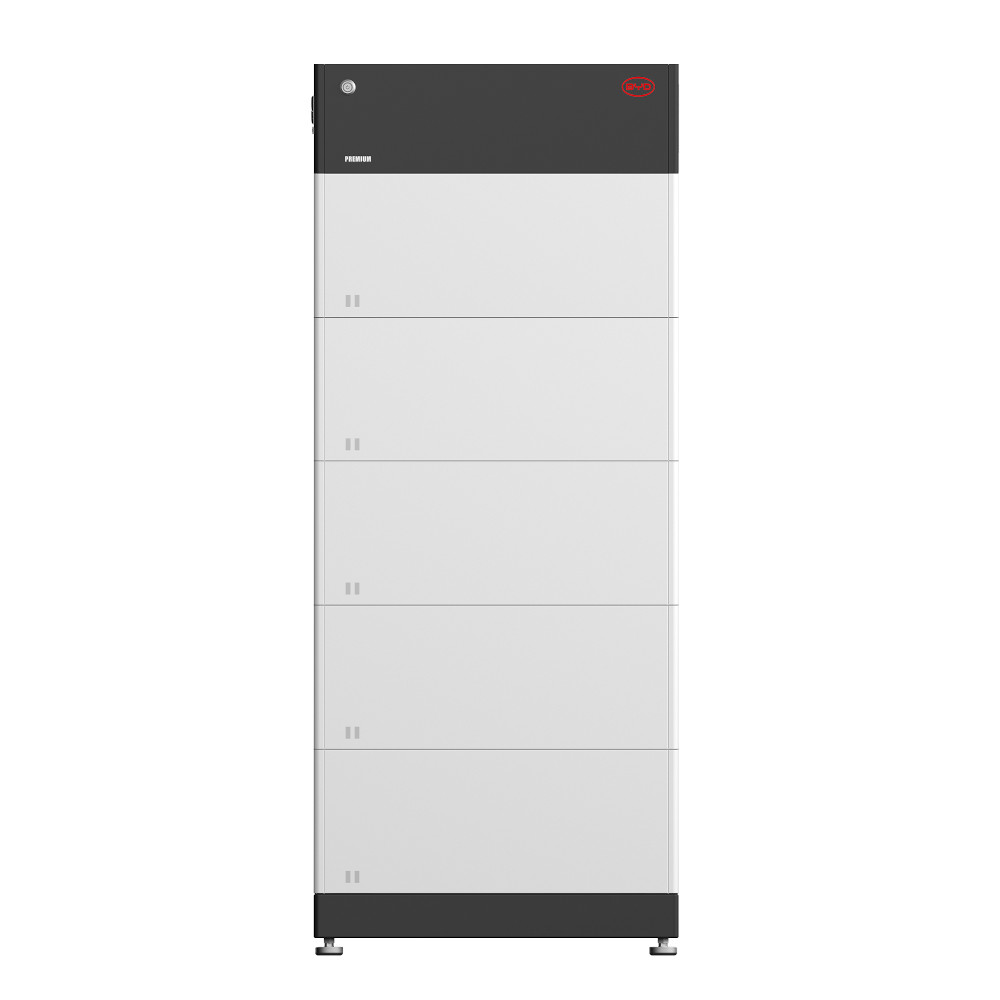

- 1x BYD B-BOX PREMIUM HVM 13.8 (13,8 kWh)
- High Voltage Lithium-Eisen-Phosphat-Batterie (LiFePO4 ), eine Battery-Box Premium HVM 13.8 besteht aus 5 HVM-Batteriemodulen, die in Reihe geschaltet sind, um eine Kapazität von 13,8 kWh zu erreichen.
- nutzbare Kapazität: 13,8 kWh
- Nennspannung: 256 V
- Max. Ausgangsstrom: 50 A
- Abmessungen: 1461 x 585 x 298 mm
- Gewicht: 188-205 kg
- Nutzbare DC Kapazität, Testbedingungen: 100% DOD, 0,2C Ladung und Entladung bei +25°C ; nutzbare Kapazität ggf. abhängig vom Wechselrichter. Von -10 °C bis +5 °C wird die Leistung gedrosselt. 10 Jahre BYD Herstellergarantie. Es gelten Bedingungen entsprechend der Garantie von BYD (BYD Battery-Box Premium Limited Warranty Letter)
- 1x K2 Systems Montagesystem für Satteldach mit Ziegeleindeckung (Frankfurter Pfanne o.ä.)
- 1x HELUKABEL SOLARFLEX®-X H1Z2Z2-K 6 qmm schwarz 100m
- 4x Stäubli MC4-EVO 2 Stecker
- 4x Stäubli MC4-EVO 2 Buchse

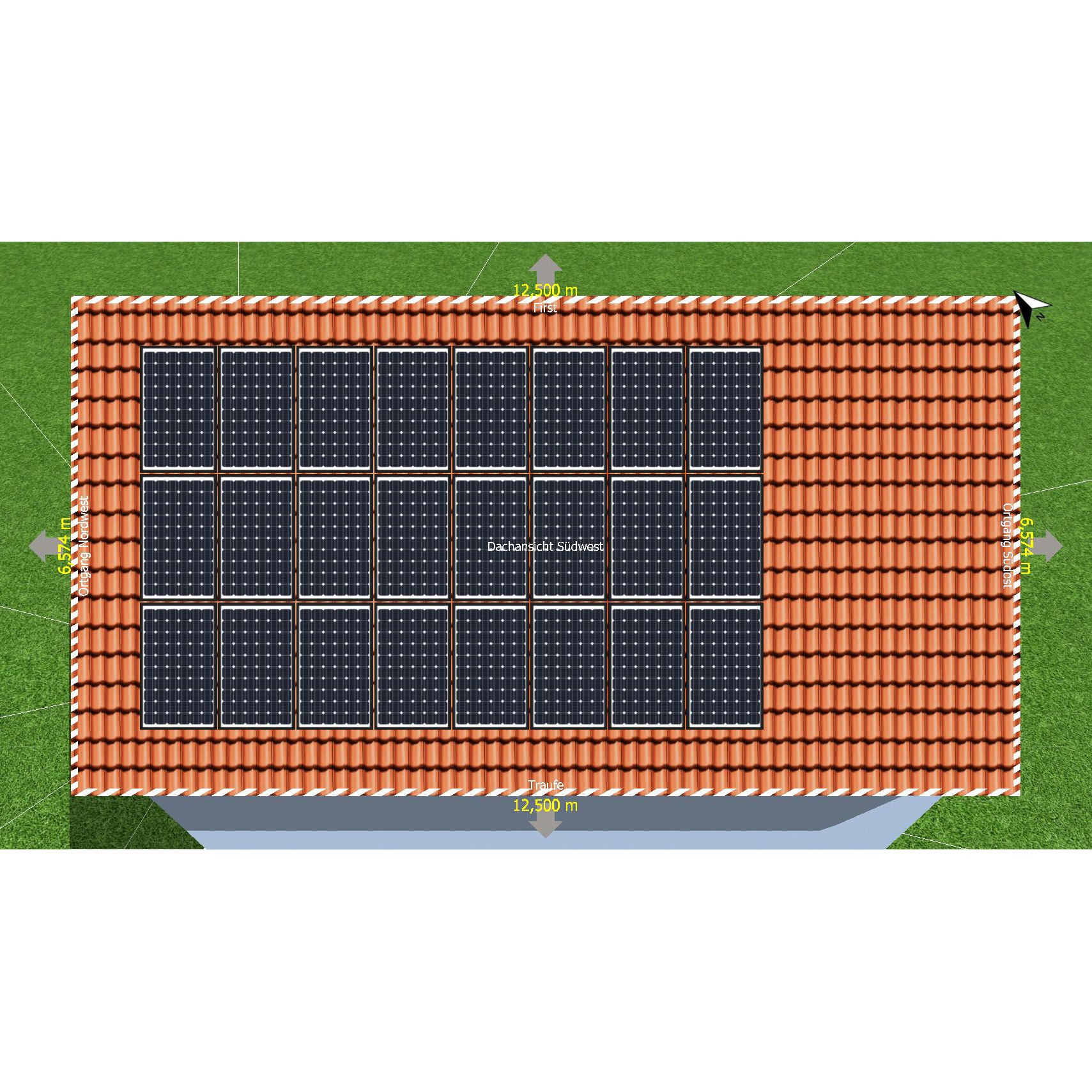

Anordnung: 3 Reihen á 8 Module (senkrecht montiert/ einlagig)
Die Modulmittel- und Endklemmen werden in schwarz eloxierter Ausführung geliefert.
Flächenbedarf: ca. 50 - 60 qm
Weitere Informationen entnehmen Sie bitte den Broschüren, Datenblättern, Präsentation und Installationsanleitung unten zum Download.
| Dachart: | Schrägdach |
|---|---|
| Dacheindeckung: | Ziegel |
| Größe: | 11 kWp |
| Module: | Trina Solar |
| Wechselrichter: | SMA Technology AG |
| Zelltyp: | Mono |
Downloads
- K2 Montageanleitung
- Datenblatt SMA Sunny Tripower Smart Energy
- Datenblatt BYD BATTERY-BOX PREMIUM HVS / HVM
- Bedienungsanleitung SMA Sunny Home Manager 2.0
- Betriebsanleitung SMA Sunny Tripower Smart Energy
- Bedienungsanleitung BYD BATTERY-BOX PREMIUM HVS / HVM
- Trina-Vertex_S_plus_NEG9R.28_240411_Datasheet_Vertex_S__NEG9R.28_DE_2024_A_S1_web.pdf
- K2_Planungsreport
