Phoenix Contact PV-GAK SOL-SC-1ST-0-DC-2MPPT-2001 - 2403337

Phoenix Contact PV-GAK mit DC Überspannungsschutz für 2 MPP-Tracker im Schutzgehäuse - Phoenix Contact PV-GAK SOL-SC-1ST-0-DC-2MPPT-2001 - 2403337

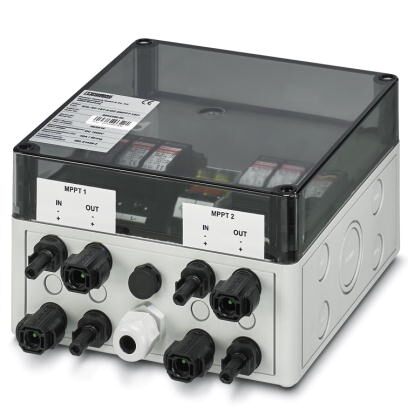

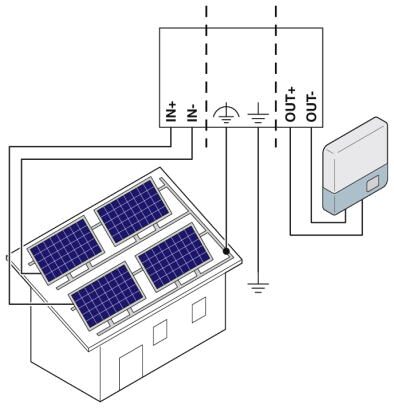

Der Phoenix Contact SOL-SC-1ST-0-DC-2MPPT-2001 ist ein Generatoranschlusskasten für Photovoltaikanlagen mit zwei getrennten MPP-Trackern. Pro MPP-Tracker wird jeweils ein PV-String geführt. Der GAK schützt die DC-Seite der Photovoltaikanlage mit einem integrierten Überspannungsschutz Typ 2 (T2) und ermöglicht eine übersichtliche Verbindung der PV-Strings mit den beiden MPP-Tracker-Eingängen des Wechselrichters.

Generatoranschlusskästen übernehmen innerhalb einer Photovoltaikanlage wichtige Schutz- und Verteilungsfunktionen. Der Phoenix Contact PV-GAK dient insbesondere dem Überspannungsschutz des PV-Systems und ermöglicht das Durchschleifen des Schutz-Potenzialausgleichsleiters zum örtlichen Potenzialausgleich. Die Ausführung eignet sich sowohl für kleinere Aufdachanlagen als auch für größere Photovoltaiksysteme.

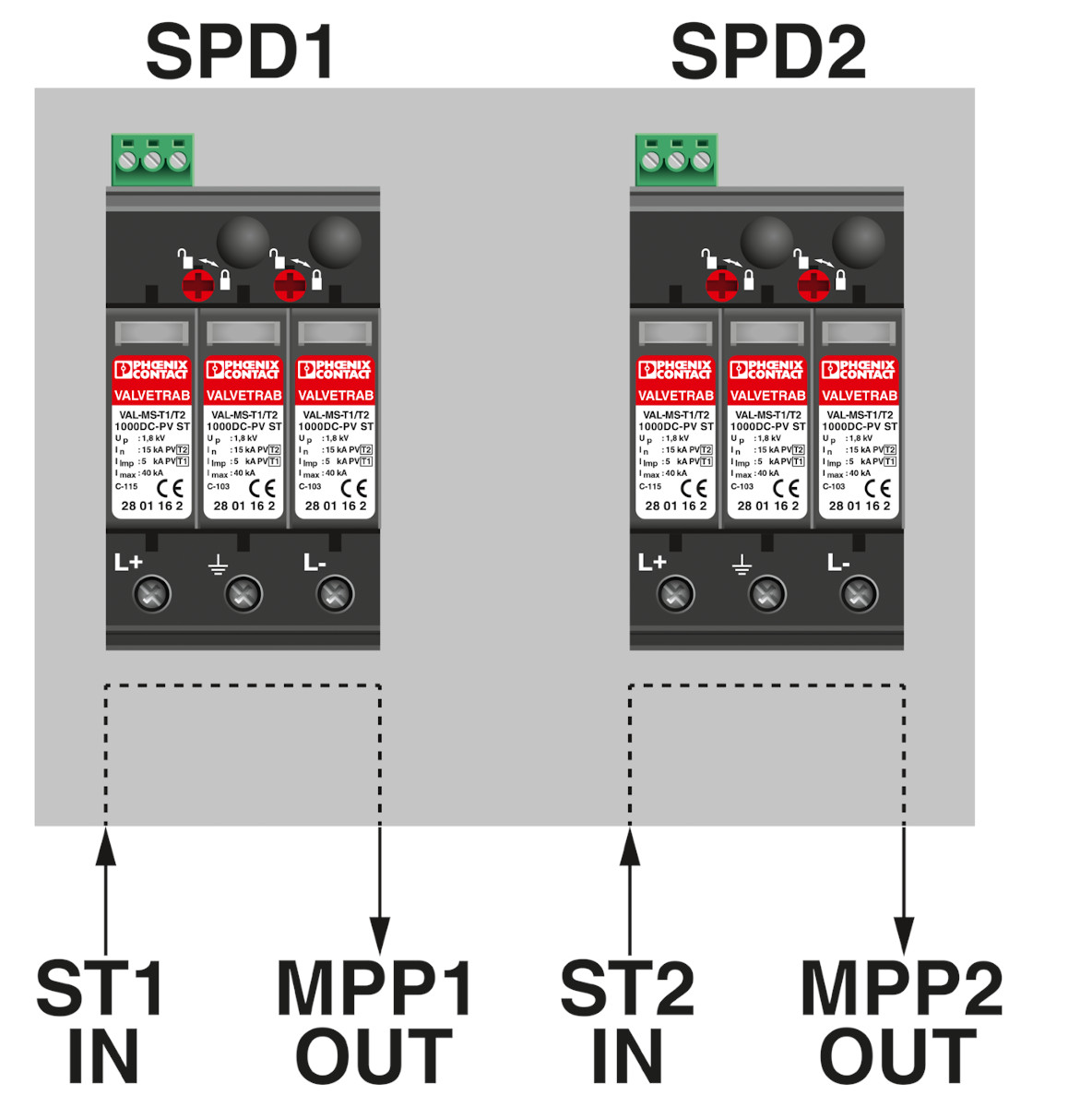

Zwei getrennte MPP-Tracker mit jeweils einem String

Der SOL-SC-1ST-0-DC-2MPPT-2001 unterstützt zwei MPP-Tracker. Jeder Tracker verfügt über einen eigenen String-Eingang und einen separaten DC-Ausgang zum Wechselrichter. Dadurch bleiben die beiden PV-Strings elektrisch getrennt und können den jeweiligen MPP-Tracker des Wechselrichters separat versorgen.

Diese Ausführung ist besonders interessant für Photovoltaikanlagen mit beispielsweise zwei unterschiedlichen Dachausrichtungen, zwei getrennten Modulfeldern oder Wechselrichtern mit zwei unabhängigen MPP-Trackern.

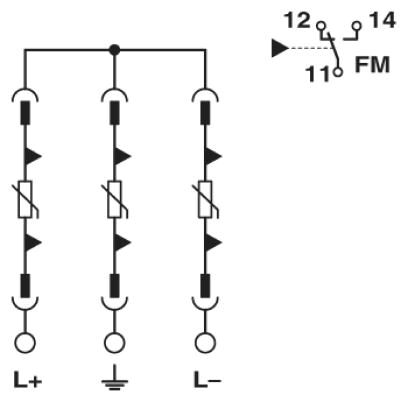

DC-Überspannungsschutz Typ 2

Der integrierte DC-Überspannungsschutz Typ 2 schützt die angeschlossenen PV-Komponenten vor transienten Überspannungen. Der Generatoranschlusskasten ist für eine MPP-Spannung bis 1000 V DC und eine maximale Leerlaufspannung von 1100 V DC ausgelegt. Der maximale Strom beträgt 40 A pro String.

Der Überspannungsschutz besitzt einen Schutzpegel Up ≤ 4,2 kV und einen Gesamtableitstoßstrom von 40 kA bei 8/20 µs. Damit eignet sich der GAK für den DC-seitigen Überspannungsschutz moderner Photovoltaikanlagen.

SUNCLIX Anschlusstechnik für schnelle Installation

Für die DC-Eingänge und DC-Ausgänge verwendet der Phoenix Contact Generatoranschlusskasten die bewährte SUNCLIX Anschlusstechnik. Zulässig sind Leiterquerschnitte von 2,5 bis 6 mm². Die für den Anschluss des Generatoranschlusskastens benötigten DC-Steckverbinder sind im Lieferumfang enthalten.

Der Anschluss für Blitzschutz-Potenzialausgleich und Erdungsleiter erfolgt über eine Kabelverschraubung mit Schraubanschluss. Vorgesehen sind 2 × 16 mm² Leiterquerschnitt.

Robustes IP65-Gehäuse für die Freiluftaufstellung

Das Gehäuse besteht aus robustem Polycarbonat und verfügt über einen transparenten Deckel. Mit der Schutzart IP65 und der Schlagfestigkeit IK08 ist der Generatoranschlusskasten für die Freiluftaufstellung geeignet. Eine direkte Sonneneinstrahlung am Montageort ist jedoch zu vermeiden.

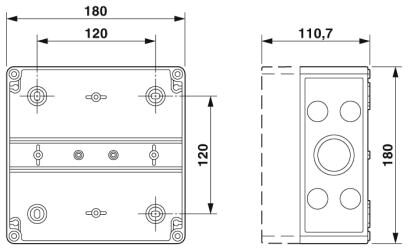

Der zulässige Betriebstemperaturbereich reicht von -20 °C bis +55 °C. Das kompakte Gehäuse misst 180 × 180 × 111 mm (B × H × T) und entspricht der Schutzklasse II.

Normgerechte Ausführung nach EN 61439-2

Der Phoenix Contact SOL-SC-1ST-0-DC-2MPPT-2001 ist als Niederspannungs-Schaltgerätekombination nach EN 61439-2 ausgeführt. Damit steht eine vorkonfektionierte und auf den Einsatz in Photovoltaikanlagen abgestimmte Lösung zur Verfügung, die eine schnelle Installation und Inbetriebnahme unterstützt.

Technische Daten

• Hersteller: Phoenix Contact
• Hersteller-Artikelnummer: 2403337
• Produkttyp: Generatoranschlusskasten / PV-GAK
• Unterstützte MPP-Tracker: 2
• String-Anzahl: 1 String pro MPP-Tracker / insgesamt 2 Strings
• DC-Ausgänge: 1 Ausgang pro MPP-Tracker
• MPP-Spannung: max. 1000 V DC
• Leerlaufspannung: max. 1100 V DC
• Maximaler Strom: 40 A pro String
• Überspannungsschutz: Typ 2 (T2)
• Schutzpegel Up: ≤ 4,2 kV
• Gesamtableitstoßstrom (8/20 µs): 40 kA
• Kurzschlussfestigkeit ISCPV: 40 A
• DC-Anschlusstechnik: SUNCLIX
• Leiterquerschnitt DC: 2,5 bis 6 mm²
• Potenzialausgleich / Erdung: 2 × 16 mm²
• Schutzart: IP65
• Schlagfestigkeit: IK08
• Schutzklasse: II
• Gehäusematerial: Polycarbonat
• Abmessungen: 180 × 180 × 111 mm
• Betriebstemperatur: -20 °C bis +55 °C
• Norm: EN 61439-2
• Einsatzort: Freiluftaufstellung ohne direkte Sonneneinstrahlung
• Lieferumfang: DC-Steckverbinder für den Anschluss des GAK

Für welche PV-Anlagen ist der Phoenix Contact PV-GAK geeignet?

Der SOL-SC-1ST-0-DC-2MPPT-2001 eignet sich für PV-Anlagen mit einem Wechselrichter mit zwei MPP-Trackern, wenn an jedem Tracker jeweils ein separater PV-String angeschlossen wird. Typische Anwendungen sind Anlagen mit zwei Dachausrichtungen oder getrennten Modulfeldern, die über zwei unabhängige MPP-Tracker betrieben werden.

Wie viele PV-Strings können angeschlossen werden?

Der Generatoranschlusskasten verfügt über zwei String-Eingänge. Dabei ist jedem der beiden MPP-Tracker genau ein String zugeordnet. Die Strings werden separat durch den GAK geführt und anschließend an die beiden MPP-Tracker des Wechselrichters angeschlossen.
