Phoenix Contact PV-GAK SOL-SC-1ST-0-DC-3MPPT-1001

Phoenix Contact PV-GAK mit DC Überspannungsschutz für 3 MPP-Tracker (3x 1 String) im Schutzgehäuse - Phoenix Contact PV-GAK SOL-SC-1ST-0-DC-3MPPT-1001 - 2404301

Der Phoenix Contact SOL-SC-1ST-0-DC-3MPPT-1001 ist ein hochwertiger Generatoranschlusskasten für Photovoltaikanlagen mit 3 getrennten MPP-Trackern und jeweils 1 PV-String pro MPP-Tracker. Der GAK schützt die DC-Seite der Photovoltaikanlage mit einem integrierten Überspannungsschutz Typ 1+2 und eignet sich damit besonders für Anlagen, bei denen neben Überspannungsschutz auch Blitzteilströme berücksichtigt werden müssen.

Der Generatoranschlusskasten ist für eine maximale MPP-Spannung von 1000 V DC und eine maximale Leerlaufspannung von 1100 V DC ausgelegt. Mit drei getrennten String-Eingängen und drei separaten Ausgängen können drei unterschiedliche Modulfelder beziehungsweise drei MPP-Tracker eines Wechselrichters unabhängig voneinander angebunden werden.

Überspannungsschutz Typ 1+2 für die DC-Seite

Ein wesentlicher Vorteil des Phoenix Contact PV-GAK SOL-SC-1ST-0-DC-3MPPT-1001 ist der integrierte DC-Überspannungsschutz Typ 1+2. Dieser kombiniert den Schutz gegen energiereiche Blitzteilströme mit dem Schutz gegen transiente Überspannungen, beispielsweise infolge entfernter Blitzeinschläge oder Schaltvorgänge.

Der GAK ist daher besonders interessant für Photovoltaikanlagen auf Gebäuden mit äußerem Blitzschutz oder für Anlagen, bei denen aufgrund des Blitzschutzkonzepts ein Typ-1+2-Ableiter auf der DC-Seite erforderlich ist.

3 MPP-Tracker mit jeweils 1 String

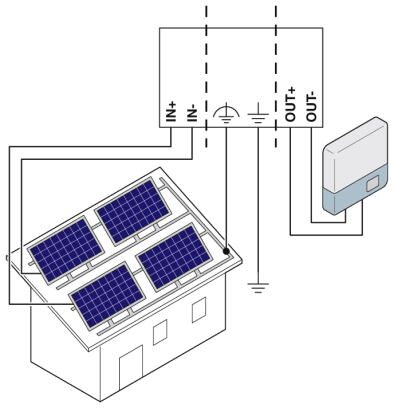

Der SOL-SC-1ST-0-DC-3MPPT-1001 unterstützt insgesamt 3 MPP-Tracker. Pro MPP-Tracker steht jeweils 1 eigener String-Eingang und 1 separater Ausgang zur Verfügung. Dadurch bleiben die drei PV-Strings elektrisch getrennt und können direkt den jeweiligen MPP-Tracker-Eingängen des Wechselrichters zugeordnet werden.

Diese Ausführung eignet sich besonders für PV-Anlagen mit:

• 3 unterschiedlichen Dachausrichtungen
• 3 getrennten Modulfeldern
• Wechselrichtern mit 3 unabhängigen MPP-Trackern
• unterschiedlichen Dachneigungen oder Stringkonfigurationen

Elektrische Leistungsdaten

Der Phoenix Contact Generatoranschlusskasten ist für moderne PV-Anlagen mit hohen DC-Spannungen ausgelegt. Die maximale MPP-Spannung beträgt 1000 V DC, die maximal zulässige Leerlaufspannung 1100 V DC. Pro String können Ströme bis maximal 40 A geführt werden.

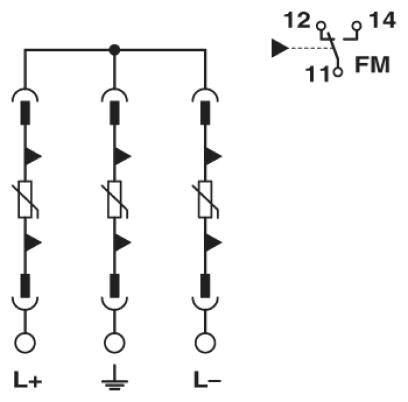

Der integrierte Überspannungsschutz besitzt einen Schutzpegel Up ≤ 3,5 kV. Der Gesamtableitstoßstrom beträgt 5 kA bei 10/350 µs sowie 40 kA bei 8/20 µs. Die Kurzschlussfestigkeit ISCPV liegt bei 40 A.

SUNCLIX Anschlusstechnik für schnelle Installation

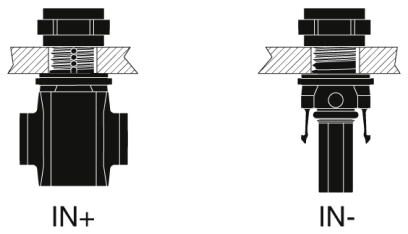

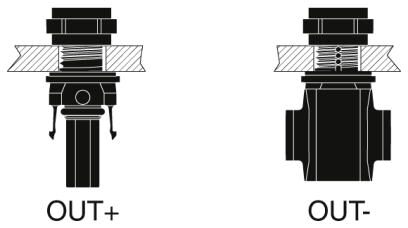

Für die DC-Eingänge und DC-Ausgänge verwendet der Phoenix Contact PV-GAK die bewährte SUNCLIX Anschlusstechnik. Zulässig sind Leiterquerschnitte von 2,5 bis 6 mm². Die passenden DC-Steckverbinder für den Anschluss des Generatoranschlusskastens sind bereits im Lieferumfang enthalten.

Der Blitzschutz-Potenzialausgleich beziehungsweise Erdungsanschluss erfolgt über eine Kabelverschraubung mit Schraubanschluss. Vorgesehen sind 2 × 16 mm² Leiterquerschnitt.

Robustes IP65-Gehäuse für die Außenmontage

Der Generatoranschlusskasten besitzt ein robustes Polycarbonat-Gehäuse mit transparentem Deckel. Mit der Schutzart IP65 und der Schlagfestigkeit IK08 eignet sich der GAK für die Freiluftaufstellung. Direkte Sonneneinstrahlung am Montageort sollte vermieden werden.

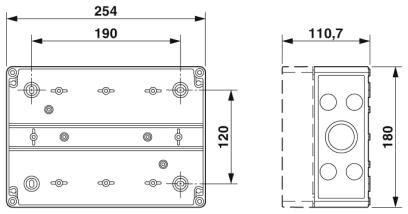

Der zulässige Betriebstemperaturbereich reicht von -20 °C bis +55 °C. Die Gehäuseabmessungen betragen 254 × 180 × 111 mm (B × H × T). Der Generatoranschlusskasten entspricht der Schutzklasse II.

Normgerechte Schaltgerätekombination

Der Phoenix Contact SOL-SC-1ST-0-DC-3MPPT-1001 ist als Niederspannungs-Schaltgerätekombination nach EN 61439-2 ausgeführt. Damit steht eine vorkonfektionierte und auf Photovoltaikanlagen abgestimmte Lösung zur Verfügung, die eine schnelle Installation und Inbetriebnahme unterstützt.

Technische Daten

• Hersteller: Phoenix Contact
• Hersteller-Artikelnummer: 2404301
• Typ: SOL-SC-1ST-0-DC-3MPPT-1001
• Produkttyp: Generatoranschlusskasten / PV-GAK
• Anzahl MPP-Tracker: 3
• String-Anzahl: 1 String pro MPP-Tracker / insgesamt 3 Strings
• DC-Ausgänge: 3
• MPP-Spannung: max. 1000 V DC
• Leerlaufspannung: max. 1100 V DC
• Maximaler Strom pro String: 40 A
• Überspannungsschutz: Typ 1+2 / T1+T2
• Schutzpegel Up: ≤ 3,5 kV
• Gesamtableitstoßstrom 10/350 µs: 5 kA
• Gesamtableitstoßstrom 8/20 µs: 40 kA
• Kurzschlussfestigkeit ISCPV: 40 A
• DC-Anschlusstechnik: SUNCLIX
• Leiterquerschnitt DC: 2,5 bis 6 mm²
• Potenzialausgleich / Erdung: 2 × 16 mm²
• Schutzklasse: II
• Schutzart: IP65
• Schlagfestigkeit: IK08
• Gehäusematerial: Polycarbonat
• Abmessungen: 254 × 180 × 111 mm
• Betriebstemperatur: -20 °C bis +55 °C
• Norm: EN 61439-2
• Einsatzort: Freiluftaufstellung ohne direkte Sonneneinstrahlung
• Lieferumfang: DC-Steckverbinder für den Anschluss des GAK

Für welche PV-Anlagen eignet sich der Phoenix Contact 3-MPPT-GAK?

Der SOL-SC-1ST-0-DC-3MPPT-1001 eignet sich besonders für Photovoltaikanlagen mit einem Wechselrichter mit 3 unabhängigen MPP-Trackern, bei denen pro Tracker jeweils 1 PV-String angeschlossen wird. Das ist beispielsweise bei Anlagen mit mehreren Dachausrichtungen, getrennten Modulfeldern oder unterschiedlichen Modulneigungen sinnvoll.

Was bedeutet 3 MPPT bei diesem Generatoranschlusskasten?

Der GAK besitzt drei voneinander getrennte DC-Pfade. Jeder PV-String wird einem eigenen MPP-Tracker des Wechselrichters zugeordnet. Dadurch können unterschiedliche Modulfelder unabhängig voneinander betrieben und vom Wechselrichter separat geregelt werden.

Welchen Überspannungsschutz besitzt der GAK?

Der Phoenix Contact SOL-SC-1ST-0-DC-3MPPT-1001 besitzt einen integrierten Typ-1+2-Überspannungsableiter. Damit werden sowohl Blitzteilströme als auch transiente Überspannungen auf der DC-Seite der Photovoltaikanlage berücksichtigt.

Wann ist ein Typ-1+2-GAK sinnvoll?

Ein PV-GAK mit Typ 1+2 ist insbesondere dann relevant, wenn die Photovoltaikanlage in ein äußeres Blitzschutzsystem eingebunden werden muss oder Blitzteilströme in die DC-Verkabelung eingekoppelt werden können. Welche Schutzmaßnahme erforderlich ist, muss immer im Rahmen des projektspezifischen Blitz- und Überspannungsschutzkonzepts geprüft werden.

Wie viele PV-Strings können angeschlossen werden?

Es können insgesamt 3 PV-Strings angeschlossen werden. Jedem der drei MPP-Tracker ist genau 1 String zugeordnet.

Sind die SUNCLIX-Steckverbinder im Lieferumfang enthalten?

Ja. Die benötigten DC-Steckverbinder zum Anschluss des Generatoranschlusskastens gehören zum Lieferumfang. Sowohl auf der Eingangs- als auch auf der Ausgangsseite wird die SUNCLIX-Technologie verwendet.

Datenblatt unten zum Download
