enwitec PV GAK S-1000-3x1R-X-BC-PC-1.0SC
Produktinformationen "enwitec PV GAK S-1000-3x1R-X-BC-PC-1.0SC"

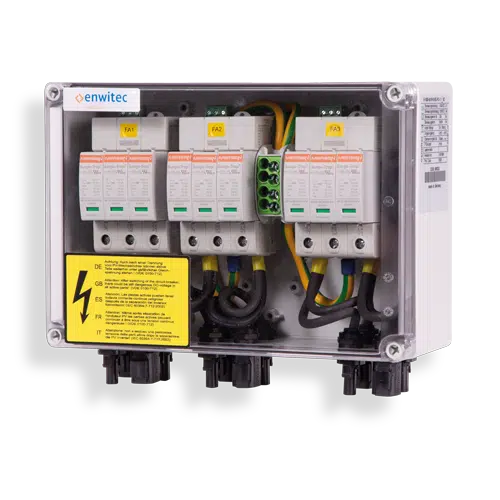

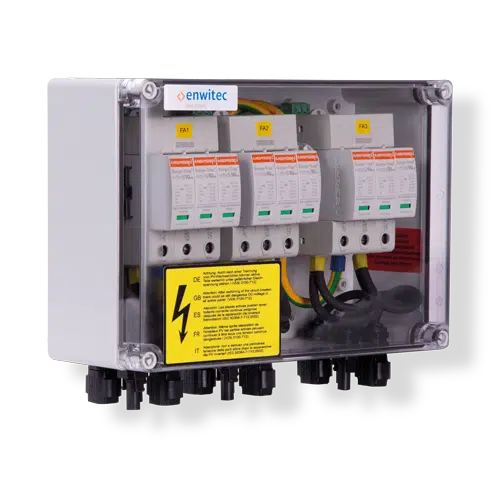

enwitec PV-GAK (10015824) mit DC Überspannungsschutz Typ I + II, für 3 MPP-Tracker (3x 1 String) im Schutzgehäuse mit Phoenix Conact Sunclix
Generatoranschlusskasten für Photovoltaikanlagen bis 1000 V DC zum Anschluss von 3x 1 String. Mit Überspannungsschutz Typ I + II und SUNCLIX DC-Steckverbinder für die Eingangs- und Ausgangsseite.
Elektrische Daten
-
Bemessungs-Isolierspannung Ui: 1000 VDC
-
Bemessungs-Betriebsspannung Ue: 1000 VDC
-
Anzahl unabhängiger MPP-Eingänge: 3
-
Anzahl Stränge pro MPP IN: 1
-
Anzahl Stränge pro MPP OUT: 1
-
Bemessungsstrom InA (= Summe Isc STC): 96 ADC
-
Auslegungsstrom Isc max: 120 ADC (= Summe Isc STC × 1,25)
Daten pro Strang
-
Bemessungsstrom Inc (= Isc STC): 32 ADC
-
Auslegungsstrom Isc max: 40 ADC (= Isc STC × 1,25)
Schutz & Sicherheit
-
Überspannungsschutz: Klasse I-II/BC
-
Sicherungshalter: –
-
Sicherung: –
-
Lasttrennstelle: –
-
Schutzklasse: II
-
IP-Schutzart: IP65
-
Konformität: IEC 61439-1/2
Anschlüsse
-
Eingang / Ausgang: Sunclix
-
Einführungen: Je MPP 1× Sunclix-Paar am Eingang und 1× Sunclix-Paar am Ausgang
-
Erde: 1× M20 (d = 6,0–13,0)
-
Druckausgleichselement: 1× M12
Gehäuse & Montage
-
Abmessungen (B × H × T): 254 × 180 × 111 mm
-
Gehäuse: Polycarbonat (PC) mit transparentem Schraubdeckel
-
Art der Montage: Wandmontage
-
Montagebereich: Im Innenbereich oder im geschützten Außenbereich
-
Hinweis: Keine direkte Bewitterung!
Umgebungsbedingungen
-
Umgebungstemperatur: -25 °C bis +35 °C (kurzzeitig 40 °C)
Hinweis zum Auslegungsstrom
Der Auslegungsstrom Isc max gemäß VDE 0100-712:2016-10 beinhaltet den Faktor 1,25 für Isc STC des PV-Moduls bzw. des PV-Stranges.
Datenblatt unten zum Download
| Hersteller: | Enwitec |
|---|---|
| Schutz-Seite: | DC-Schutz |
Anmelden
Zubehör
Phoenix Contact Sunclix Buchse PV-C3F-S 2,5-6 (+) für Solarkabel mit Leiterquerschnitt 2,5 bis 6 mm² Photovoltaik-Steckverbinder, Nennspannung: 1100 V, Anschlussart: Federkraft, Farbe: schwarz, nur mit Werkzeug entriegelbar Maße: Leitungsaußendurchmesser: 5 mm ... 8 mm Umgebungsbedingungen: Schutzart (gesteckt): IP66 /†IP68 (2m / 24h) Umgebungstemperatur (Betrieb): -40 ∞C ... 85 ∞C Umgebungstemperatur (Montage): -25 ∞C ... 50 ∞C Allgemein: Ausführung: Stift Anzugsdrehmoment Mutter: 2 Nm ±0,1 Nm Steckkraft: 45 N ±10 N Trennkraft: 200 N ±50 N Auszugskraft der Leitung Trennkraft: > 250 N Allgemein: Bemessungsspannung: 1100 V Bemessungsstrom (2,5 qmm): 20 A Bemessungsstrom (4,0 qmm): 30 A Bemessungsstrom (6,0 qmm): 35 A Schutzklasse: II Material: Farbe: schwarz Isolierstoff: mPPE Material Kontakt: Cu Material Kontaktoberfläche: Ag Brennbarkeitsklasse nach UL 94: V0 Anschlussdaten: Anschlussart: Federkraft Anschlussvermögen: 2,5 qmm ... 6 qmm Durchgangswiderstand mit angeschlossenem Leiter: 0,45 mOhm Abisolierlänge: 15 mm Kabeltyp: PV1-F Leitungen Datenblatt Phoenix Contact Sunclix unten zum Download
Phoenix Contact Sunclix Stecker PV-C3M-S 2,5-6 (-) für Solarkabel mit Leiterquerschnitt 2,5 bis 6 mm² Photovoltaik-Steckverbinder, Nennspannung: 1100 V, Anschlussart: Federkraft, Farbe: schwarz, nur mit Werkzeug entriegelbar Maße: Leitungsaußendurchmesser: 5 mm ... 8 mm Umgebungsbedingungen: Schutzart (gesteckt): IP66 /†IP68 (2m / 24h) Umgebungstemperatur (Betrieb): -40 ∞C ... 85 ∞C Umgebungstemperatur (Montage): -25 ∞C ... 50 ∞C Allgemein: Ausführung: Stift Anzugsdrehmoment Mutter: 2 Nm ±0,1 Nm Steckkraft: 45 N ±10 N Trennkraft: 200 N ±50 N Auszugskraft der Leitung Trennkraft: > 250 N Allgemein: Bemessungsspannung: 1100 V Bemessungsstrom (2,5 qmm): 20 A Bemessungsstrom (4,0 qmm): 30 A Bemessungsstrom (6,0 qmm): 35 A Schutzklasse: II Material: Farbe: schwarz Isolierstoff: mPPE Material Kontakt: Cu Material Kontaktoberfläche: Ag Brennbarkeitsklasse nach UL 94: V0 Anschlussdaten: Anschlussart: Federkraft Anschlussvermögen: 2,5 qmm ... 6 qmm Durchgangswiderstand mit angeschlossenem Leiter: 0,45 mOhm Abisolierlänge: 15 mm Kabeltyp: PV1-F Leitungen Datenblatt Phoenix Contact Sunclix unten zum Download
