Jinko Tiger Neo 3 JKM470N-48QL6-DB 470Wp (FB, DG)
Produktinformationen "Jinko Tiger Neo 3 JKM470N-48QL6-DB 470Wp (FB, DG)"

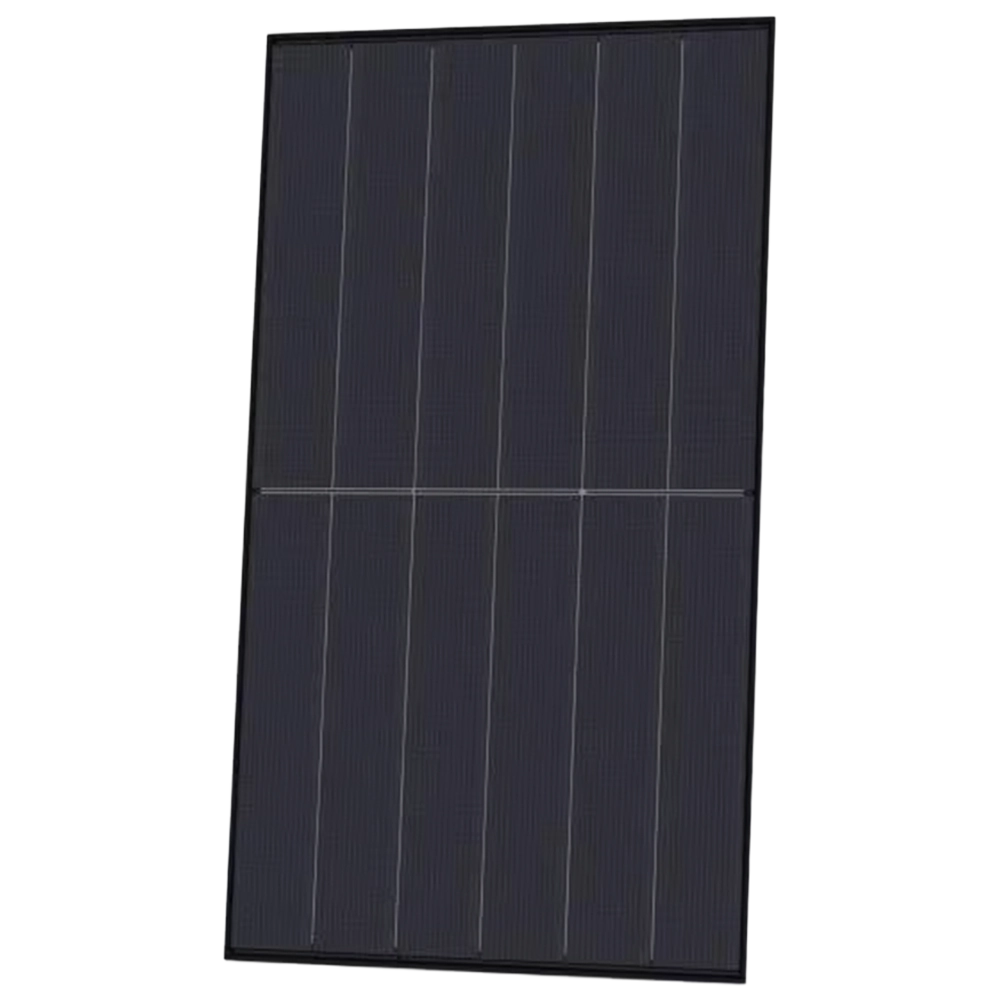

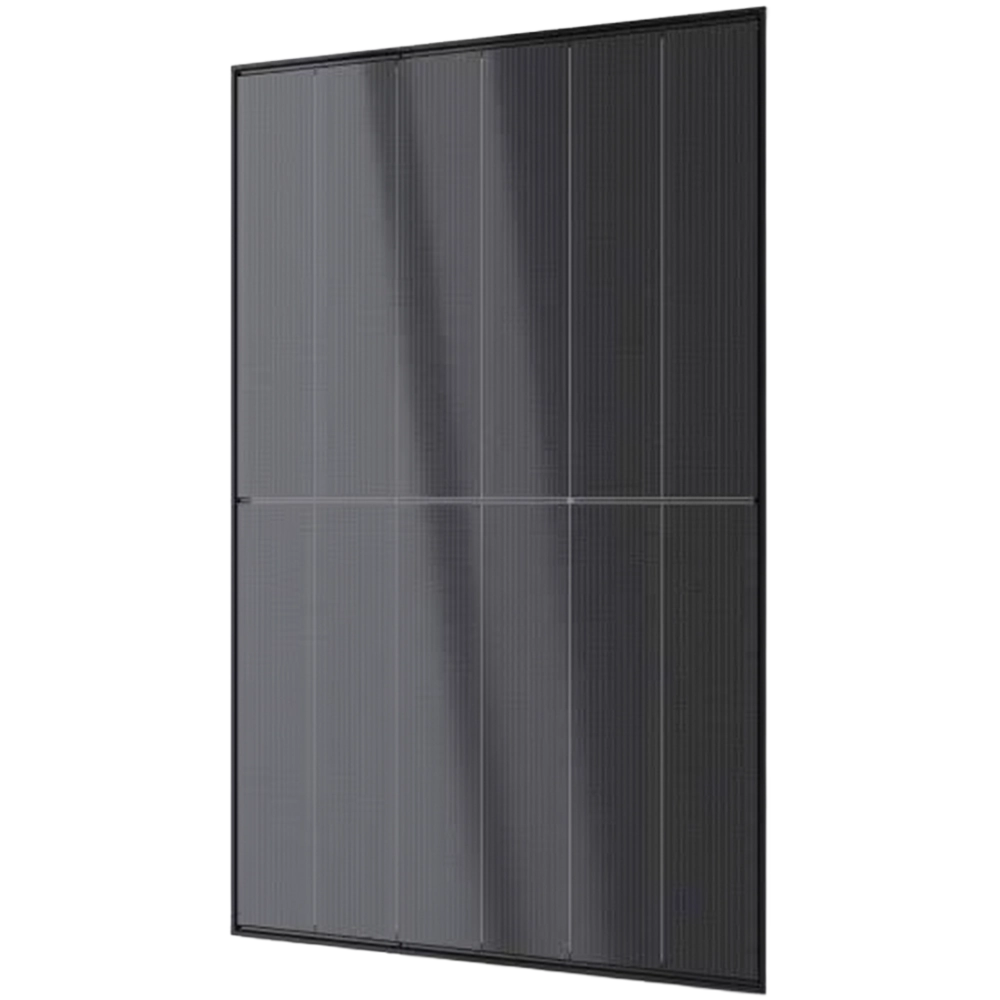

Jinko Tiger Neo 3 JKM470N-48QL6-DB 470Wp (FB, DG) - 470 Wp Full Black - Monofaziales Glas-Glas N-Type Modul mit TOPCon Zelltechnologie sorgen für mehr Effizienz und Langlebigkeit
Produktvorteile im Überblick
- 192 n-Type TOPcon Zellen erfassen mehr Sonnenlicht durch ein optimiertes Layout
- Exzellentes Schwachlichverhalten dank verbesserter Zellstruktur
- Optimierter Temperaturkoeffizient für eine höhere Hitzebeständigkeit
- Hohe mechanische Belastbarkeit von maximal 6000 Pa auf der Front- und 4000 Pa auf der Rückseite
- Ansprechendes Full Black Design für eine gleichmäßig schwarze Fläche auf dem Dach
- Dank herausragender Beständigkeit und Qualität gewährt Jinko Solar hohe Garantielaufzeiten*
Garantiegeber: Jinko Solar Co., Ltd gemäß Garantiebedingungen
25 Jahre Produktgarantie*
30 Jahre lineare Leistungsgarantie mit 0,35% jährliche Leistungsreduzierung*
Weitere Informationen finden Sie im Tab für technische Details sowie im ausführlichen Datenblatt im Downloadbereich.
| DC Leistung: | 470 Wp |
|---|---|
| Frontansicht: | Fullblack |
| Hersteller: | Jinko |
| Modulaufbau: | Glas-Glas |
| Modulbreite (mm): | 1134 |
| Modullänge (mm): | 1762 |
| Rahmenhöhe (mm): | 30 |
| Rahmenfarbe: | Schwarz |
| Zellen: | 192 Zellen |
| Zelltyp: | Mono |
Jinko
Jinko Solar Co., Ltd. (im Folgenden „JinkoSolar“, NYSE: JKS) ist einer der größten und innovativsten Solarmodulhersteller der Welt, der sich durch integrierte Forschung, Entwicklung und Herstellung von Photovoltaiksystemen auszeichnet. JinkoSolar ist in über 200 Ländern tätig, gehört weltweit zu den führenden Unternehmen im Photovoltaik-Vertrieb und setzt Maßstäbe in der Produktion durch seine „vertikale Integration“. JinkoSolar verfügt über mehr als 10 Produktionsstandorte weltweit, wirkt maßgeblich an der Entwicklung von Industriestandards mit, trägt zu internationalen Rahmenwerken bei und fördert die vielseitige Anwendung der Photovoltaik-Technologie.
Jinko Solar Denmark ApS
Gdanskgade 18
2150 Nordhavn
Dänemark
Serviceportal des Herstellers: https://jinkosolar.eu/de/kontakt/
Webseite des Herstellers: www.//jinkosolar.eu/de
Produktidentifikation |
|
|---|---|
| Hersteller | Jinko Solar |
| Modell | JKM470N-48QL6-DB |
| Serie | Tiger Neo III 48QL6-DB |
| Modultyp | All Black monofaziales Modul mit Doppelglas, N-Typ TOPCon |
Elektrische Eigenschaften (STC) |
|
| Maximale Leistung (Pmax) | 470 W |
| Spannung bei maximaler Leistung (Vmp) | 30.97 V |
| Strom bei maximaler Leistung (Imp) | 15.18 A |
| Leerlaufspannung (Voc) | 36.19 V |
| Kurzschlussstrom (Isc) | 15.76 A |
| Modulwirkungsgrad | 23.52 % |
| Leistungstoleranz | 0 ~ +3 % |
Temperaturkennwerte |
|
| Temperaturkoeffizient Pmax | -0.26 %/°C |
| Temperaturkoeffizient Voc | -0.24 %/°C |
| Temperaturkoeffizient Isc | 0.046 %/°C |
Mechanische Daten |
|
| Zellentyp | Monokristallin N-Typ |
| Zellenanzahl | 192 (48 × 4) |
| Abmessungen | 1762 × 1134 × 30 mm |
| Gewicht | 24.4 kg |
| Glas Vorderseite | 2.0 mm, Antireflexbeschichtung |
| Glas Rückseite | 2.0 mm, thermisch gehärtetes Glas |
| Rahmen | Anodisierte Aluminiumlegierung |
| Anschlusskasten | Schutzklasse IP68 |
| Anschlusskabel | ≥4.0 mm², (+): 400 mm, (-): 200 mm oder kundenspezifisch |
Betriebsbedingungen |
|
| Betriebstemperatur | -40 °C ~ +70 °C |
| Maximale Systemspannung | 1500 VDC (IEC) |
| Maximale Serienabsicherung | 30 A |
| Brandschutzklasse | Klasse C |
| Schutzklasse | Klasse II |
Garantie |
|
| Produktgarantie | 25 Jahre |
| Lineare Leistungsgarantie | 30 Jahre |
| Degradation im ersten Jahr | 1 % |
| Jährliche Degradation | 0.35 % |
