HELUKABEL SOLARFLEX®-X H1Z2Z2-K 10 qmm schwarz (Meterware)

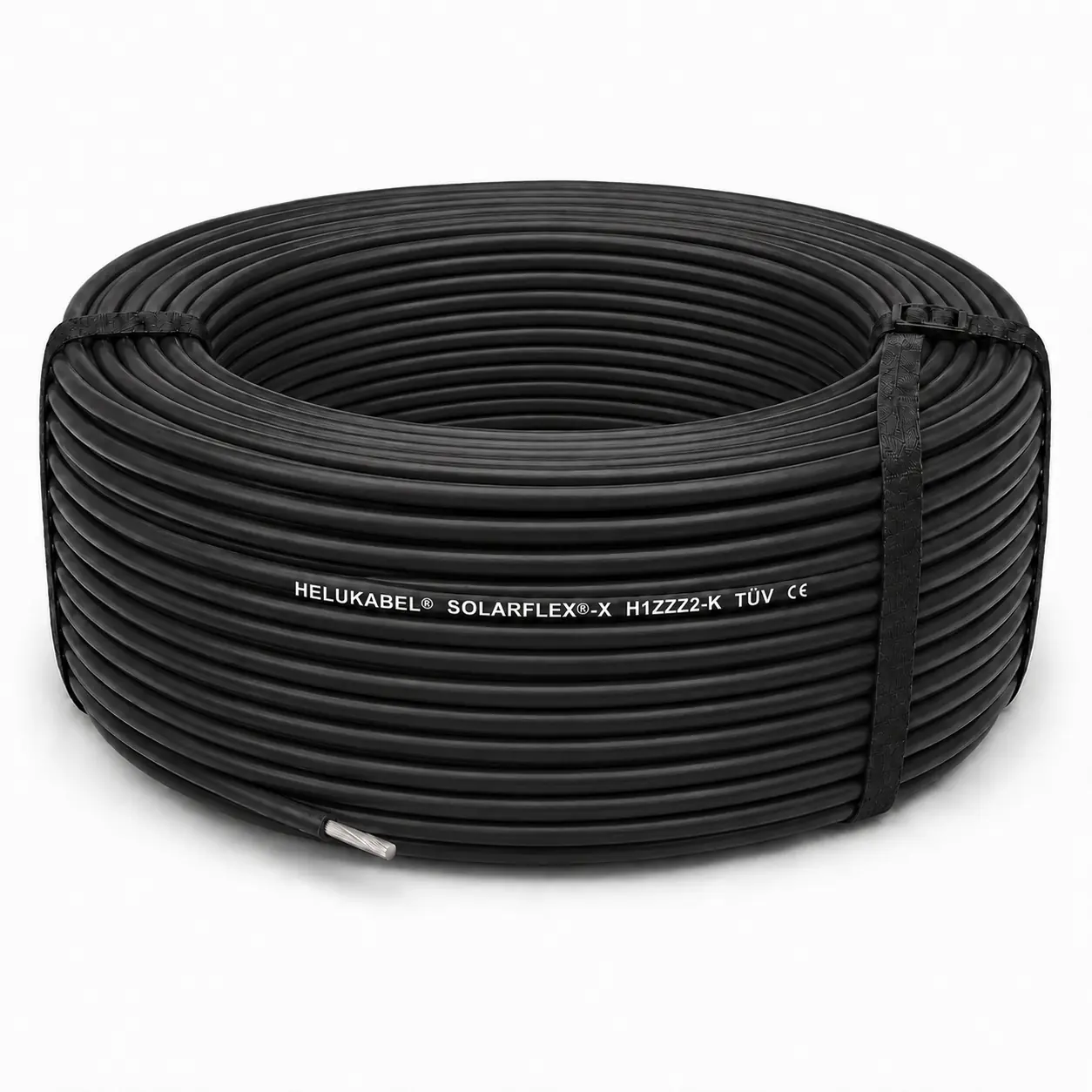

HELUKABEL SOLARFLEX®-X H1Z2Z2-K 1500 V DC, EN 50618 - DC Solarkabel 4 qmm schwarz zur Verkabelung von Solarmodulen Das HELUKABEL SOLARFLEX®-X H1Z2Z2-K ist eine robuste, halogenfreie Solarleitung zur Gleichstromverkabelung von Photovoltaikmodulen. Die schwarze Leitung entspricht DIN EN 50618 und ist für eine Nennspannung von bis zu 1.500 V DC ausgelegt. Der feindrähtige Leiter besteht aus verzinntem Kupfer nach DIN VDE 0295 Klasse 5 beziehungsweise IEC 60228 Klasse 5. Aderisolation und Außenmantel werden aus vernetztem Spezial-Compound gefertigt. Dadurch eignet sich das Solarkabel für anspruchsvolle Installationen im Innen- und Außenbereich. Produktvorteile Solarleitung nach DIN EN 50618 und DIN VDE 0283-618 Feindrähtige, verzinnte Cu-Litze der Leiterklasse 5 UV-, ozon-, witterungs- und wasserbeständig Für die Verlegung im Freien geeignet Für direkte Erdverlegung geeignet Halogenfrei und flammwidrig Raucharm gemäß DIN EN 61034 Kurz- und erdschlusssicher Für schutzisolierte Geräte und Anlagen der Schutzklasse II geeignet TÜV-Rheinland-zertifiziert Lieferung als 100-m-Kabelring Einsatzbereich Die SOLARFLEX®-X H1Z2Z2-K dient zur DC-seitigen Verkabelung von Solarmodulen und weiteren Komponenten einer Photovoltaikanlage. Die blaue Mantelfarbe ermöglicht eine eindeutige optische Unterscheidung von andersfarbigen Solarleitungen innerhalb der Installation. Dank ihres widerstandsfähigen Aufbaus kann die Leitung dauerhaft im Freien sowie direkt im Erdreich verlegt werden. Für eine dauerhafte Verlegung im Wasser ist das Kabel nicht vorgesehen. Die höchstzulässige Gleichspannung des Systems darf 1,8 kV nicht überschreiten. Bei Installation und Verarbeitung sind die geltenden Verlegevorschriften zu beachten. Technische Daten Hersteller: HELUKABEL Produktserie: SOLARFLEX®-X Leitungstyp: H1Z2Z2-K Ausführung: 1 × 4 mm² Entspricht ungefähr: AWG 12 Leiter: Cu-Litze, verzinnt und feindrähtig Leiterklasse: Klasse 5 Aderisolation: Vernetztes Spezial-Compound Außenmantel: Vernetztes Spezial-Compound Mantelfarbe: Schwarz Außen-Ø: ca. 5,2 bis 5,9 mm Nennspannung AC: U₀/U 1.000/1.000 V Nennspannung DC: U₀/U 1.500/1.500 V Prüfspannung: 6.500 V Temperaturbereich bewegt: -25 °C bis +60 °C Temperaturbereich nicht bewegt: -40 °C bis +90 °C Zulässige Betriebstemperatur am Leiter: +120 °C Kurzschlusstemperatur am Leiter: +250 °C, maximal 5 Sekunden Mindestbiegeradius bewegt: 6 × Außen-Ø Mindestbiegeradius nicht bewegt: 4 × Außen-Ø Kupferzahl: ca. 38,4 kg/km Leitungsgewicht: ca. 59 kg/km HELUKABEL Artikelnummer: 713530 Zertifizierungen und Zulassungen: TÜV Rheinland, EAC Lieferlänge: 100 m Prüfungen halogenfrei nach DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1 flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2 Rauchdichte nach DIN VDE 0482-1034-1+2 / DIN EN 61034-1+2 / IEC 61034-1+2 UV-beständig nach DIN VDE 0283-618 / DIN EN 50618 Anhang E ozonbeständig nach DIN VDE 0283-618 / DIN EN 50618 witterungsbeständig nach DIN VDE 0283-618 / DIN EN 50618 Anhang E wasserbestaendig nach DIN VDE 0285-525-2-21 / DIN EN 50525-2-21 Anhang E Strombelastbarkeit nach DIN VDE 0283-618 / DIN EN 50618 kurz- und erdschlusssicher nach DIN VDE 0100-520 / HD 60364-5-52 Gleichspannungsbeständigkeit der Isolation nach DIN VDE 0283-618 / DIN EN 50618 Tab. 2 Zertifizierungen und Zulassungen: EAC, TÜV Rheinland Lieferhinweis:100m Rolle Ausführliches Datenblatt finden Sie unten zum Download

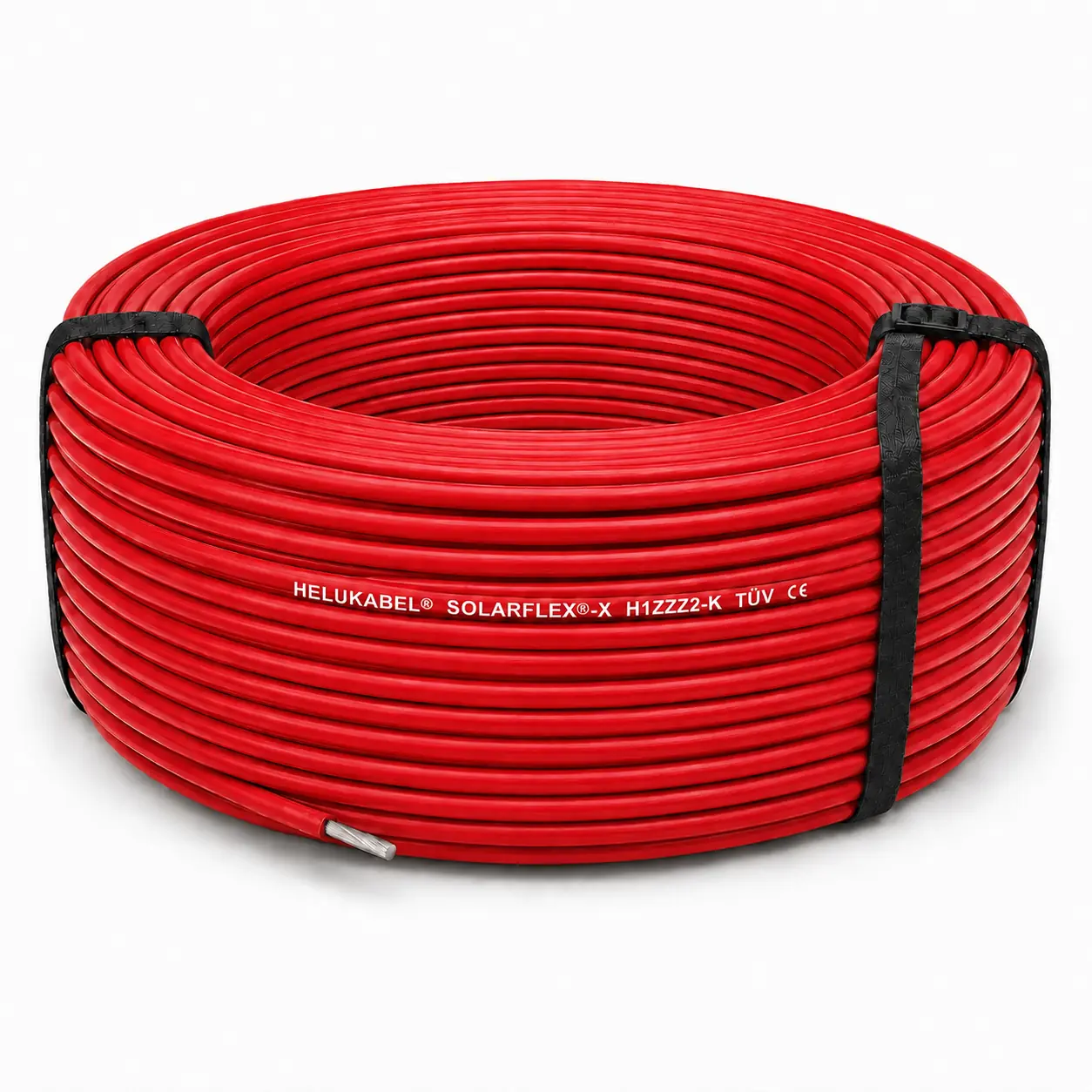

HELUKABEL SOLARFLEX®-X H1Z2Z2-K 1500 V DC, EN 50618 - DC Solarkabel 6 qmm rot zur Verkabelung von Solarmodulen Das HELUKABEL SOLARFLEX®-X H1Z2Z2-K ist eine robuste, halogenfreie Solarleitung zur Gleichstromverkabelung von Photovoltaikmodulen. Die rote Leitung entspricht DIN EN 50618 und ist für eine Nennspannung von bis zu 1.500 V DC ausgelegt. Der feindrähtige Leiter besteht aus verzinntem Kupfer nach DIN VDE 0295 Klasse 5 beziehungsweise IEC 60228 Klasse 5. Aderisolation und Außenmantel werden aus vernetztem Spezial-Compound gefertigt. Dadurch eignet sich das Solarkabel für anspruchsvolle Installationen im Innen- und Außenbereich. Produktvorteile Solarleitung nach DIN EN 50618 und DIN VDE 0283-618 Feindrähtige, verzinnte Cu-Litze der Leiterklasse 5 UV-, ozon-, witterungs- und wasserbeständig Für die Verlegung im Freien geeignet Für direkte Erdverlegung geeignet Halogenfrei und flammwidrig Raucharm gemäß DIN EN 61034 Kurz- und erdschlusssicher Für schutzisolierte Geräte und Anlagen der Schutzklasse II geeignet TÜV-Rheinland-zertifiziert Lieferung als 100-m-Kabelring Einsatzbereich Die SOLARFLEX®-X H1Z2Z2-K dient zur DC-seitigen Verkabelung von Solarmodulen und weiteren Komponenten einer Photovoltaikanlage. Der Leiterquerschnitt von 6 mm² eignet sich für eine zuverlässige Verbindung innerhalb des PV-Generators und zwischen den Solarmodulen und den nachgeschalteten Systemkomponenten. Dank ihres widerstandsfähigen Aufbaus kann die Leitung dauerhaft im Freien sowie direkt im Erdreich verlegt werden. Für eine dauerhafte Verlegung im Wasser ist das Kabel nicht vorgesehen. Die höchstzulässige Gleichspannung des Systems darf 1,8 kV nicht überschreiten. Bei Installation und Verarbeitung sind die geltenden Verlegevorschriften zu beachten. Technische Daten Hersteller: HELUKABEL Produktserie: SOLARFLEX®-X Leitungstyp: H1Z2Z2-K Ausführung: 1 × 6 mm² Entspricht ungefähr: AWG 10 Leiter: Cu-Litze, verzinnt und feindrähtig Leiterklasse: Klasse 5 Aderisolation: Vernetztes Spezial-Compound Außenmantel: Vernetztes Spezial-Compound Mantelfarbe: Rot Außen-Ø: ca. 5,8 bis 6,4 mm Nennspannung AC: U₀/U 1.000/1.000 V Nennspannung DC: U₀/U 1.500/1.500 V Prüfspannung: 6.500 V Temperaturbereich bewegt: -25 °C bis +60 °C Temperaturbereich nicht bewegt: -40 °C bis +90 °C Zulässige Betriebstemperatur am Leiter: +120 °C Kurzschlusstemperatur am Leiter: +250 °C, maximal 5 Sekunden Mindestbiegeradius bewegt: 6 × Außen-Ø Mindestbiegeradius nicht bewegt: 4 × Außen-Ø Kupferzahl: ca. 57,6 kg/km Leitungsgewicht: ca. 80 kg/km HELUKABEL Artikelnummer: 713569 Zertifizierungen und Zulassungen: TÜV Rheinland, EAC Lieferlänge: 100 m Prüfungen halogenfrei nach DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1 flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2 Rauchdichte nach DIN VDE 0482-1034-1+2 / DIN EN 61034-1+2 / IEC 61034-1+2 UV-beständig nach DIN VDE 0283-618 / DIN EN 50618 Anhang E ozonbeständig nach DIN VDE 0283-618 / DIN EN 50618 witterungsbeständig nach DIN VDE 0283-618 / DIN EN 50618 Anhang E wasserbestaendig nach DIN VDE 0285-525-2-21 / DIN EN 50525-2-21 Anhang E Strombelastbarkeit nach DIN VDE 0283-618 / DIN EN 50618 kurz- und erdschlusssicher nach DIN VDE 0100-520 / HD 60364-5-52 Gleichspannungsbeständigkeit der Isolation nach DIN VDE 0283-618 / DIN EN 50618 Tab. 2 Zertifizierungen und Zulassungen: EAC, TÜV Rheinland Lieferhinweis:100m Rolle Ausführliches Datenblatt finden Sie unten zum Download

HELUKABEL SOLARFLEX®-X H1Z2Z2-K 1500 V DC, EN 50618 - 500m Einwegtrommel DC Solarkabel 6 qmm schwarz HELUKABEL SOLARFLEX®-X H1Z2Z2-K 6 qmm schwarz. Leitung für PV-Systeme nach EN 50618  Für direkte Erdverlegbarkeit geeignet. Empfehlung: Verlegung im Rohr. Eigenschaften Ozonbeständig nach EN 50618 Witterungs- u. UV-beständig erfüllt Schutzklasse II Halogenfrei nach DIN VDE 0285-525-1 / DIN EN 50525.1 Anhang B / DIN EN 60754-1 / IEC 60754-1 Flammwidrig nach IEC 60332-1-2 Rauchdichte nach IEC 61034 Bewitterung/UV-Beständigkeit nach EN 50618 Anhang E Sehr robuster und abriebfester Mantel nach DIN EN 53516 Kurzschlusssicher bis 200°C durch doppelte Isolation Kurzschlusstemperatur 200°C/ 5s Erwartete Gebrauchsdauer: 25 Jahre Hydrolyse- und ammoniakbeständig Temperaturbereich: -40°C bis +90°C / max.Temp. am Leiter +120°CNennspannung:  AC 1000V / DC 1500VPrüfwechselspannung: AC 6,5 kVMindestbiegeradius: nicht bewegt ca. 5 x Außen-ø Aufbau Kupferlitze verzinnt, feindrähtig nach DIN VDE 0295 Klasse 5 und IEC 60228 cl. 5 Aderisolation: vernetztes Spezialcompound Mantel: vernetztes Spezialcompound Zulassung EN 50618 / TÜV Lieferhinweis:500m Einweg-Trommel Ausführliches Datenblatt finden Sie unten zum Download

HELUKABEL SOLARFLEX®-X H1Z2Z2-K 1500 V DC, EN 50618 - DC Solarkabel 6 qmm blau zur Verkabelung von Solarmodulen Das HELUKABEL SOLARFLEX®-X H1Z2Z2-K ist eine robuste, halogenfreie Solarleitung zur Gleichstromverkabelung von Photovoltaikmodulen. Die blaue Leitung entspricht DIN EN 50618 und ist für eine Nennspannung von bis zu 1.500 V DC ausgelegt. Der feindrähtige Leiter besteht aus verzinntem Kupfer nach DIN VDE 0295 Klasse 5 beziehungsweise IEC 60228 Klasse 5. Aderisolation und Außenmantel werden aus vernetztem Spezial-Compound gefertigt. Dadurch eignet sich das Solarkabel für anspruchsvolle Installationen im Innen- und Außenbereich. Produktvorteile Solarleitung nach DIN EN 50618 und DIN VDE 0283-618 Feindrähtige, verzinnte Cu-Litze der Leiterklasse 5 UV-, ozon-, witterungs- und wasserbeständig Für die Verlegung im Freien geeignet Für direkte Erdverlegung geeignet Halogenfrei und flammwidrig Raucharm gemäß DIN EN 61034 Kurz- und erdschlusssicher Für schutzisolierte Geräte und Anlagen der Schutzklasse II geeignet TÜV-Rheinland-zertifiziert Lieferung als 100-m-Kabelring Einsatzbereich Die SOLARFLEX®-X H1Z2Z2-K dient zur DC-seitigen Verkabelung von Solarmodulen und weiteren Komponenten einer Photovoltaikanlage. Der Leiterquerschnitt von 6 mm² eignet sich für eine zuverlässige Verbindung innerhalb des PV-Generators und zwischen den Solarmodulen und den nachgeschalteten Systemkomponenten. Dank ihres widerstandsfähigen Aufbaus kann die Leitung dauerhaft im Freien sowie direkt im Erdreich verlegt werden. Für eine dauerhafte Verlegung im Wasser ist das Kabel nicht vorgesehen. Die höchstzulässige Gleichspannung des Systems darf 1,8 kV nicht überschreiten. Bei Installation und Verarbeitung sind die geltenden Verlegevorschriften zu beachten. Technische Daten Hersteller: HELUKABEL Produktserie: SOLARFLEX®-X Leitungstyp: H1Z2Z2-K Ausführung: 1 × 6 mm² Entspricht ungefähr: AWG 10 Leiter: Cu-Litze, verzinnt und feindrähtig Leiterklasse: Klasse 5 Aderisolation: Vernetztes Spezial-Compound Außenmantel: Vernetztes Spezial-Compound Mantelfarbe: Blau Außen-Ø: ca. 5,8 bis 6,4 mm Nennspannung AC: U₀/U 1.000/1.000 V Nennspannung DC: U₀/U 1.500/1.500 V Prüfspannung: 6.500 V Temperaturbereich bewegt: -25 °C bis +60 °C Temperaturbereich nicht bewegt: -40 °C bis +90 °C Zulässige Betriebstemperatur am Leiter: +120 °C Kurzschlusstemperatur am Leiter: +250 °C, maximal 5 Sekunden Mindestbiegeradius bewegt: 6 × Außen-Ø Mindestbiegeradius nicht bewegt: 4 × Außen-Ø Kupferzahl: ca. 57,6 kg/km Leitungsgewicht: ca. 80 kg/km HELUKABEL Artikelnummer: 713570 Zertifizierungen und Zulassungen: TÜV Rheinland, EAC Lieferlänge: 100 m Prüfungen halogenfrei nach DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1 flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2 Rauchdichte nach DIN VDE 0482-1034-1+2 / DIN EN 61034-1+2 / IEC 61034-1+2 UV-beständig nach DIN VDE 0283-618 / DIN EN 50618 Anhang E ozonbeständig nach DIN VDE 0283-618 / DIN EN 50618 witterungsbeständig nach DIN VDE 0283-618 / DIN EN 50618 Anhang E wasserbestaendig nach DIN VDE 0285-525-2-21 / DIN EN 50525-2-21 Anhang E Strombelastbarkeit nach DIN VDE 0283-618 / DIN EN 50618 kurz- und erdschlusssicher nach DIN VDE 0100-520 / HD 60364-5-52 Gleichspannungsbeständigkeit der Isolation nach DIN VDE 0283-618 / DIN EN 50618 Tab. 2 Zertifizierungen und Zulassungen: EAC, TÜV Rheinland Lieferhinweis:100m Rolle Ausführliches Datenblatt finden Sie unten zum Download
