20 kWp Trina Solar + Kostal PLENTICORE L G3 + BYD Speicher
Produktinformationen "20 kWp Trina Solar + Kostal PLENTICORE L G3 + BYD Speicher"
20,475 kWp Trina Solar PV-Anlage + Kostal PLENTICORE L G3 + BYD HVB 14.8 Speichersystem - 45 Module für Schrägdach mit Ziegeleindeckung
Beschreibung
Flächenbedarf: ca. 95 - 100 m²
Lieferumfang:
- 45x Trina Vertex S+ TSM-455NEG9R.25 455 Wp Fullblack (Doppelglas)
- 1x Kostal PLENTICORE L G3
- 5x KOSTAL PLENTICOIN Karte - Leistungserweiterung und Speicherfreischaltung
- 1x Kostal Smart Energy Meter G2
- 1x BYD Battery-Box HVB 14.8
- 1x K2 Systems Montagesystem für Satteldach mit Ziegeleindeckung (Frankfurter Pfanne o.ä.)
- 1x HELUKABEL SOLARFLEX®-X H1Z2Z2-K 6 qmm schwarz 100m
- 1x HELUKABEL SOLARFLEX®-X H1Z2Z2-K 6 qmm rot 100m
- 8x Stäubli Stäubli PV-KBT4-EVO READY Kupplungsbuchse (crimpfreie Montage)
- 8x Stäubli Stäubli PV-KST4-EVO READY Kupplungsstecker (crimpfreie Montage)

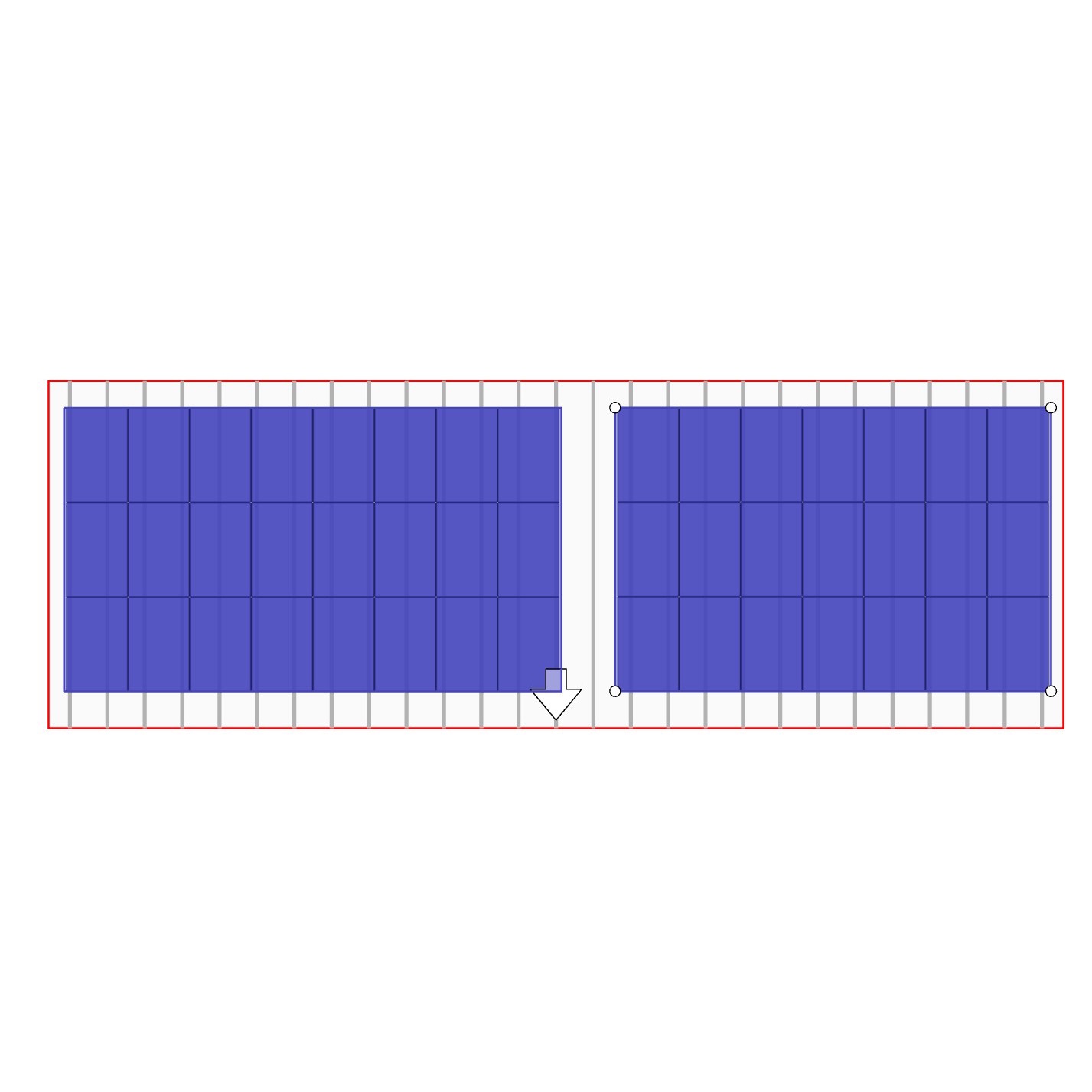

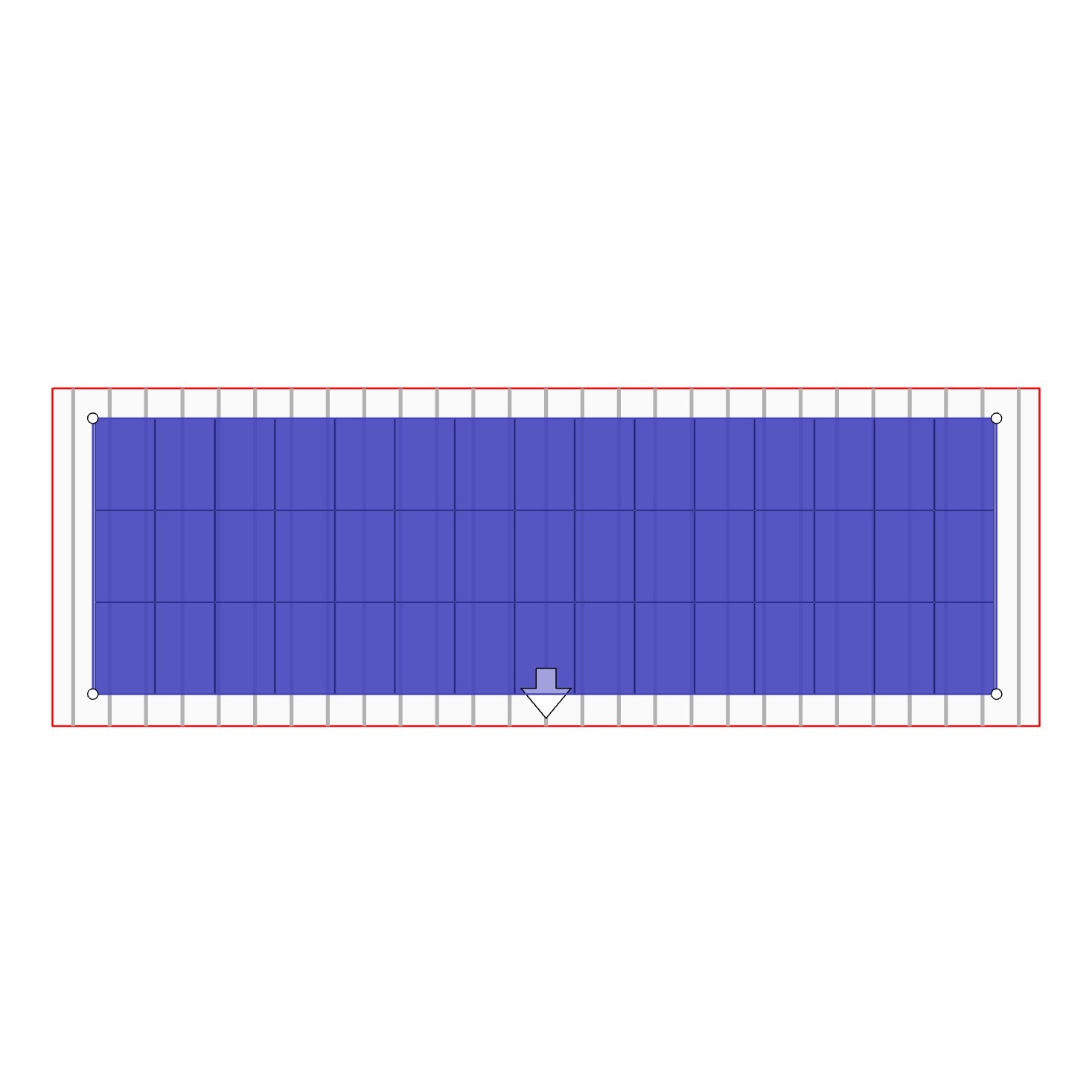

Anordnung: 3 Reihen á 15 Module (senkrecht montiert/ einlagig) oder Aufteilung auf zwei Modulfelder möglich
Die Modulmittel- und Endklemmen werden in schwarz eloxierter Ausführung geliefert.
Konfiguration passt nicht auf Ihr Dach?
Gerne erstellen wir Ihnen auch ein passendes, individuelles Angebot
| Dachart: | Schrägdach |
|---|---|
| Dacheindeckung: | Ziegel |
| Größe: | 20 kWp |
| Module: | Trina Solar |
| Wechselrichter: | Kostal |
| Zelltyp: | Mono |
