890,00 €*
Dieses Produkt erscheint am 28. Juni 2024

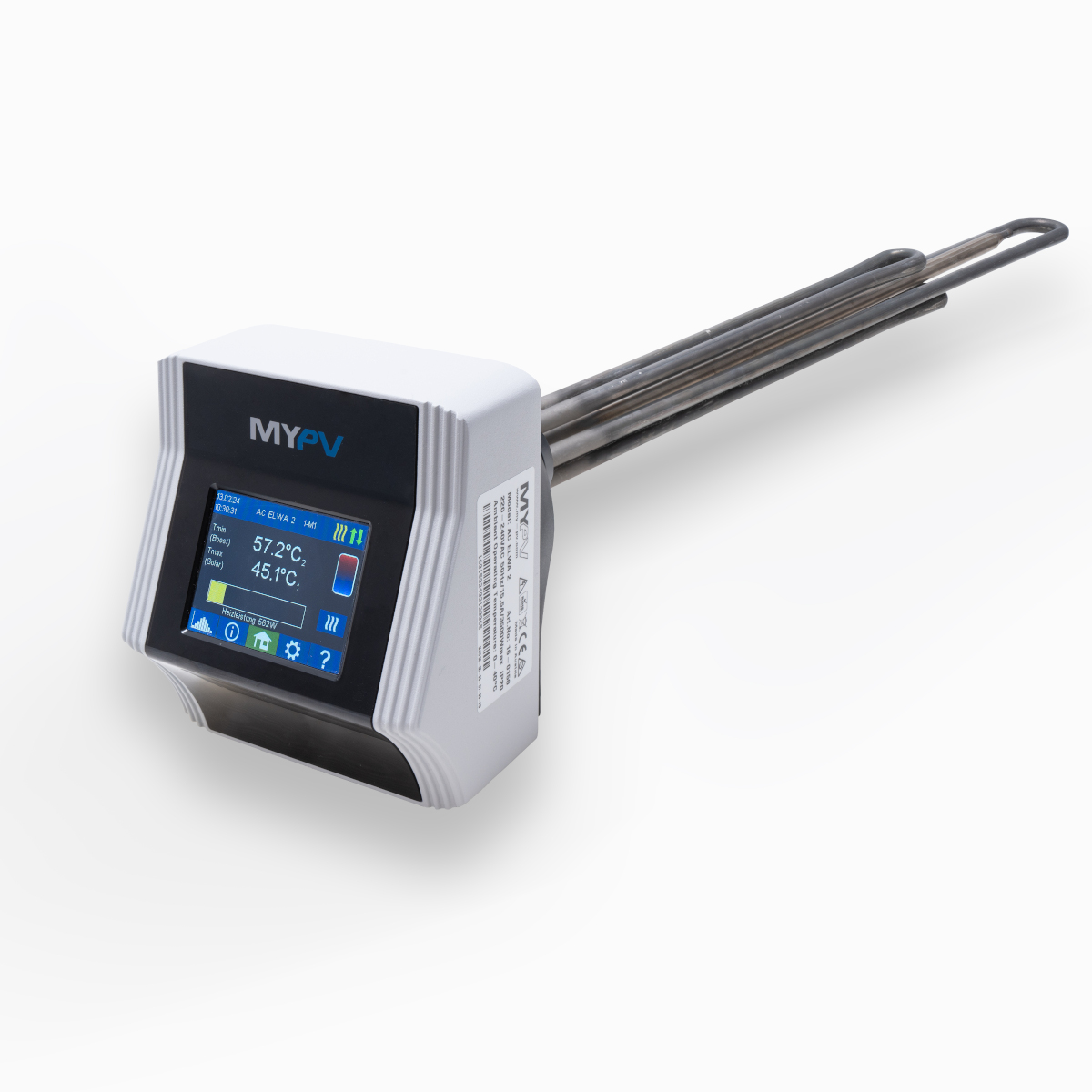

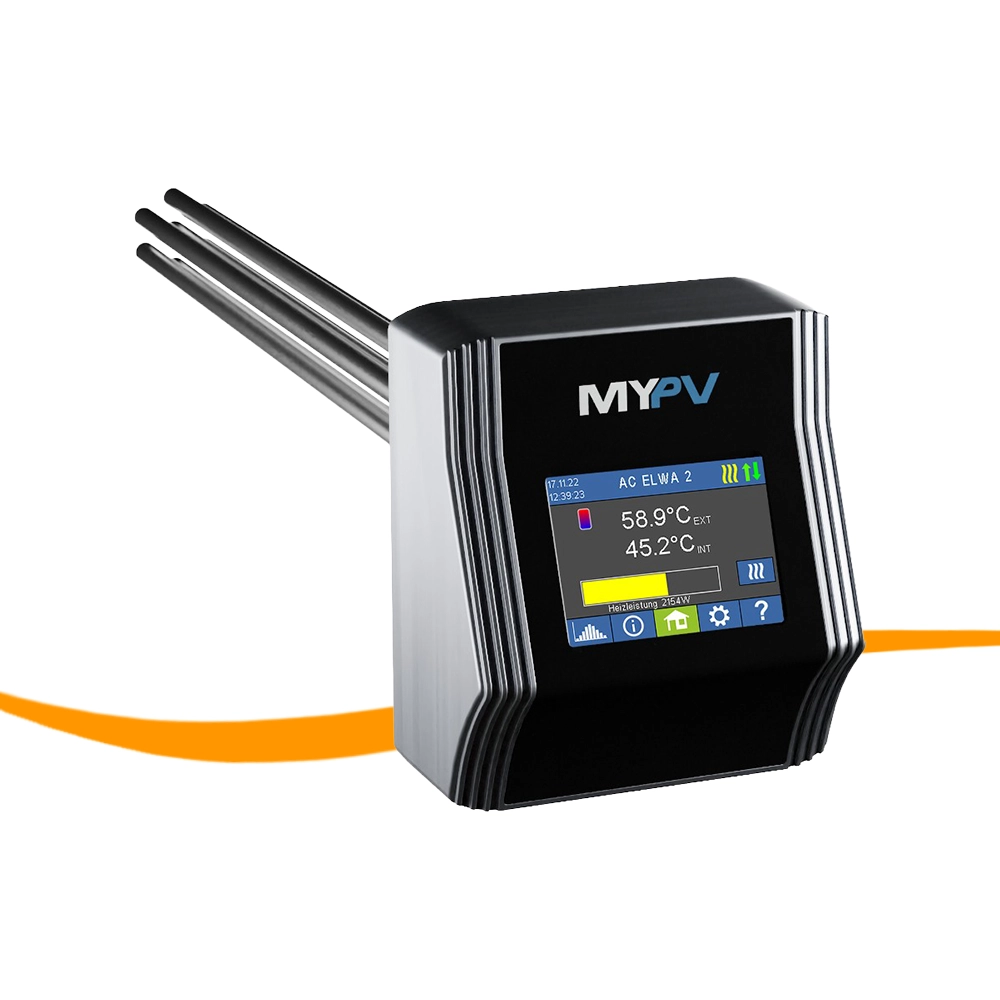

Neu: my-PV AC ELWA 2 - 3,5 kW stufenlos geregeltes Warmwasserbereitungsgerät für netzgekoppelte Photovoltaikanlagen
Die my-PV AC ELWA 2 ist ein 0 bis 3,5 kW stufenlos geregeltes Warmwasserbereitungsgerät für netzgekoppelte Photovoltaikanlagen und ist der Nachfolger der bewährten AC ELWA-E. Die AC ELWA 2 verwendet überschüssige Photovoltaikenergie für Ihre Warmwasserbereitung und optimiert dadurch den Eigenverbrauch der bestehenden PV-Anlage. Gleichzeitig wird die Autarkie erhöht – das schützt vor unkalkulierbaren bzw. steigenden Betriebskosten. Durch die stufenlose Regelung wird die PV-Einspeiseleistung auf null ausgeregelt.
Die AC ELWA 2 verfügt über die bewährte optionale Warmwassersicherstellung: Auch wenn die Sonne einmal nicht ausreichend scheint, kann das Warmwasser durch Energie aus dem öffentlichen Stromnetz auf die gewünschte Temperatur gebracht werden. Das Gerät kann in Warmwasser- und Pufferspeicher eingebaut werden.
Technische Daten:
Heizleistung | 0 – 3.500 W + 16 A Schaltausgang |
Netzanschluss | 3 polige Klemme, 2,5 mm2 230 V, 45 ‒ 65 Hz |
Schutzart | IP21 |
Abmessungen (B x H x T) | 560 x 133 x 117 mm (mit Heizstab) |
Heizstablänge | 450 mm |
Heizpatronenanschluss | 1 1/2 Zoll |
Display | Color Grafic, Touch Screen 2,83“ |
Schnittstellen | Ethernet RJ45, WLAN, RS485, PWM-in 3 ‒ 24V 0 ‒ 1 kHz, Potentialfreier Schaltausgang |
Externer Temperatursensor | 5 m |

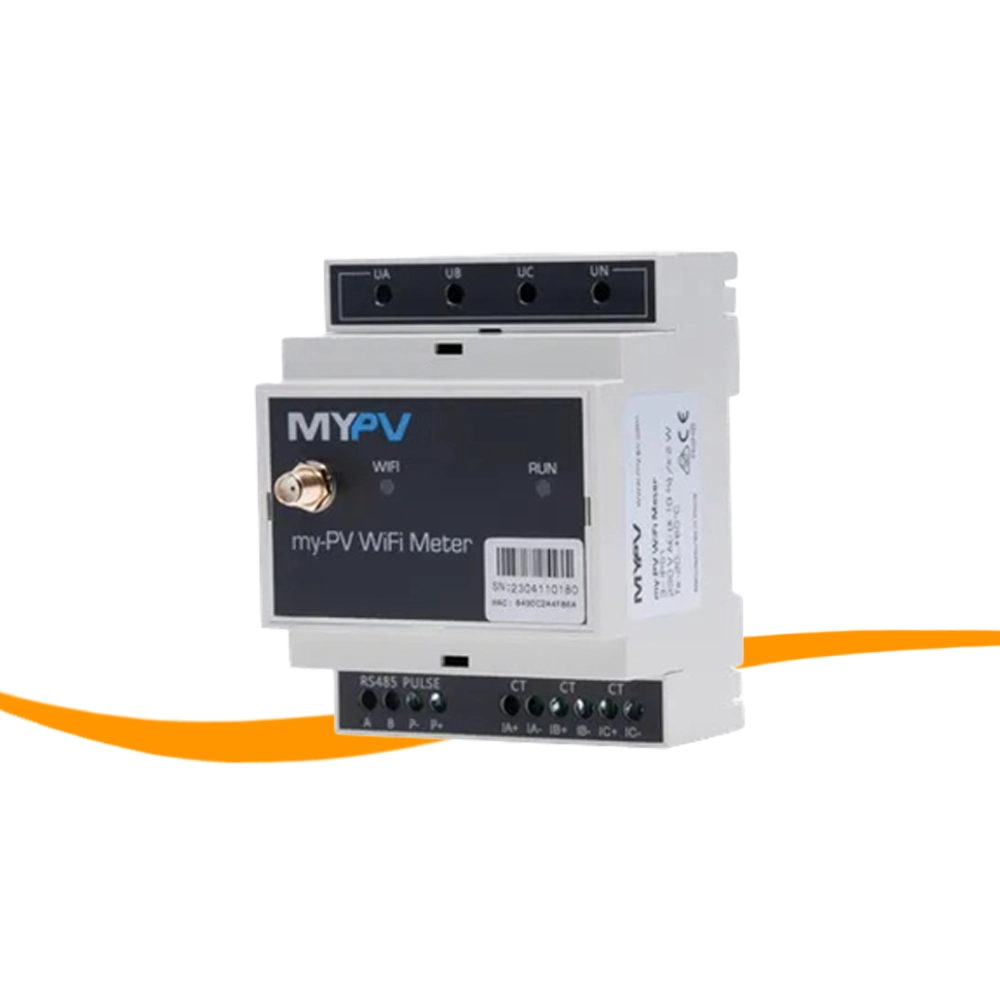

AC ELWA 2 in Kombination mit my-PV WiFi Meter
In Kombination mit dem my-PV WiFi Meter verwendet die AC ELWA 2 ausschließlich überschüssige Energie aus Ihrer Photovoltaikanlage. Die Heizleistung des Heizstabes wird stufenlos geregelt, damit so gut wie keine Energie ins Netz eingespeist wird und Ihr Eigenverbrauch ein Maximum erreicht. Die Verbindung zum Router erfolgt über ein Patch-Kabel oder drahtlos per WLAN.
AC ELWA 2 in Kombination mit Batteriespeicher
AC ELWA 2 ist mit vielen marktüblichen Batteriespeichersystemen kompatibel. Sie nimmt dabei Rücksicht auf die optimale Verwendung und Priorisierung der Photovoltaikenergie. Der Batteriespeicher wird dabei immer zuerst geladen. Sobald die Batterie voll ist, übernimmt die AC ELWA 2 die Speicherung von überschüssiger Photovoltaikenergie in Form von Warmwasser. Wasser ist die günstigste Speicherform und lässt sich perfekt mit chemischen Speicherbatterien ergänzen. So bleibt der von Ihnen erzeugte Strom bei Ihnen und wird nicht ins Netz eingespeist.
AC ELWA 2 in Kombination mit Smart Home
Dank der systemoffenen Ansteuerung kommuniziert die AC ELWA 2 auch mit handelsüblichen Smart Home und Energie-Managementsystemen. Die Regelung erfolgt dabei vom Smart Home System. So lassen sich auch komplexe Ansteuerungen mit Prioritätensetzungen der Verbraucher realisieren. Im Wohnungsbau arbeiten auf dieser Basis Systeme mit multiplen Geräten zusammen. Dabei sind eine Fernüberwachung und Energiekostenabrechnung auf Wohnungsebene möglich.
Vorteile AC ELWA 2
- Eigenverbrauch steigt
- Einfache Kommunikation über Netzwerkkabel oder WLAN
- Heizleistung wird stufenlos geregelt
- Einbau in Warmwasser- und Pufferspeicher möglich
- Systemoffen für verschiedene Wechselrichter, Batteriesysteme und Smart Homes
Weitere Informationen können Sie der Bedienungsanleitung, Datenblatt oder dem Video entnehmen.
Hersteller: | my-PV GmbH |
---|---|
Typ: | Zubehör |
Anmelden
Nein, der Speicher muss lediglich über einen 1 1/2 Zoll Heizpatronenanschluss verfügen. Alternativ haben viele Speicher auch einen Revisionsanschluss, in den ein im Handel verfügbarer Adapter eingesetzt werden kann.
Beim Einbau ist die Länge der Heizelemente (45 cm) zu beachten, bei der ELWA ebenso der Bereich der heizfreien Zone (9 cm ab der Dichtfläche).
Eine Schichtladung kann durch zwei ELWA Geräte im Speicher realisiert werden. Üblicherweise wird eines der Geräte im unteren Drittel und eines im oberen Drittel des Speichers installiert. Beide Geräte werden auf die gleiche, gewünschte Temperatur gestellt und kommunizieren über die DC Verkabelung miteinander.
Bei der AC ELWA 2 können in Verbindung mit dem my-PV Meter sogar bis zu elf Geräte nach Prioritäten geregelt werden. Bei der Steuerung mittels Smart Home noch viel mehr, je nach Art des Systems.
Ja! Warmwasser mit Photovoltaik erlaubt die Warmwasserbereitung mit elektrischen Warmwasserspeichern in der Wohneinheit. Und trotzdem kann mit hohen solaren Deckungsgraden von 50 bis 60 % gerechnet werden.
Das führt zu deutlichen Einsparungen im Betrieb durch die Vermeidung der thermischen Verteilverluste an den Rohrleitungen.
Bei zentraler Warmwasserversorgung müssen die Verteilungsleitungen immer auf ca. 60 °C temperiert sein, um eine Legionellenbildung zu vermeiden. Das führt zu hohen Verlusten.

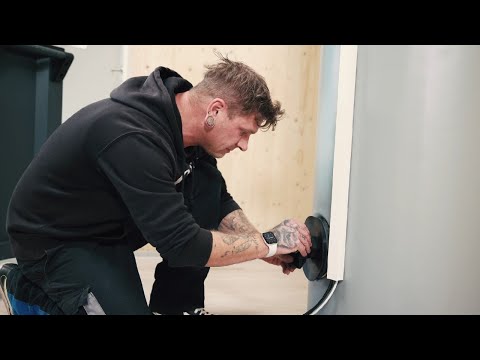

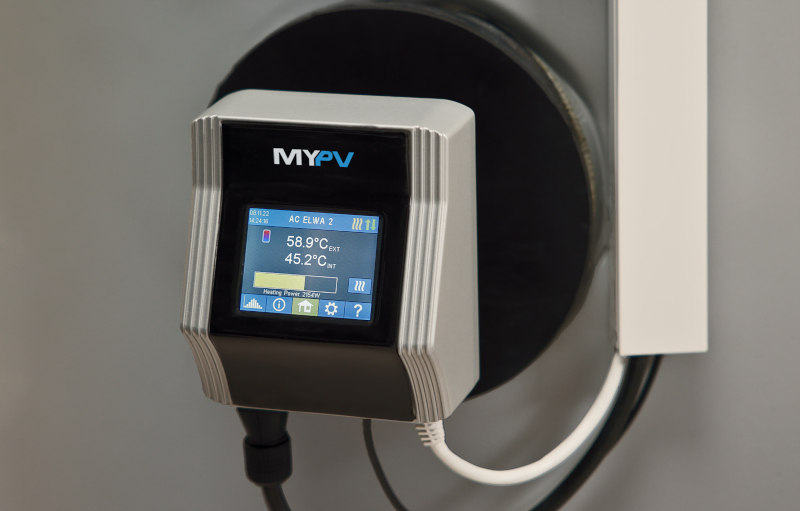

Durch das Standard 1,5 Zoll Gewinde ist ELWA oder AC ELWA 2 ganz einfach in den Speicher einzuschrauben.
Das ist selbst bei befülltem Speicher möglich.
Zudem sind bei der AC ELWA 2 der Heizstab und die Elektronikeinheit bei der Auslieferung zunächst noch voneinander getrennt. Somit wird die Installation noch einfacher.
Nein, es handelt sich um ein Wechselstromgerät. Die AC ELWA 2 wird an die AC Hausinstallation angeschlossen und separat abgesichert. Aus dieser entnimmt sie aber nur soviel Leistung, wie gerade als Überschuss zur Verfügung steht und eingespeist werden würde.
Da kein Eingriff in die Komponenten der Photovoltaikanlage erfolgt, ist eine Kombination mit allen handelsüblichen netzgekoppelten PV-Anlagen möglich.
Das hängt in erster Linie von der Solarstrahlung ab, aber auch von der Wärme, die während des Aufheizens durch Warmwasserentnahme oder durch die Heizung aus dem Speicher entnommen wird.
Trotzdem kann eine theoretische Betrachtung unter der Annahme konstanter Bedingungen gemacht werden. Um 1 Liter Wasser um 1 Grad zu erwärmen, ist eine Energiemenge von 1,16 Wh erforderlich. So würde beispielsweise ein Speicher mit 300 l von 10 °C auf 60 °C aufgeheizt, 17,4 kWh Energie speichern können. Diese Energie im Speicher unterzubringen würde mit konstanten 2 kW Heizleistung ca. 8,5 Stunden dauern. Für eine praktikablere, ganzjährige Betrachtung des Systems empfiehlt sich ein Check.
