- Artikel-Nr.: 2225082
- Versandhinweis: Die Anlieferung erfolgt per Spedition

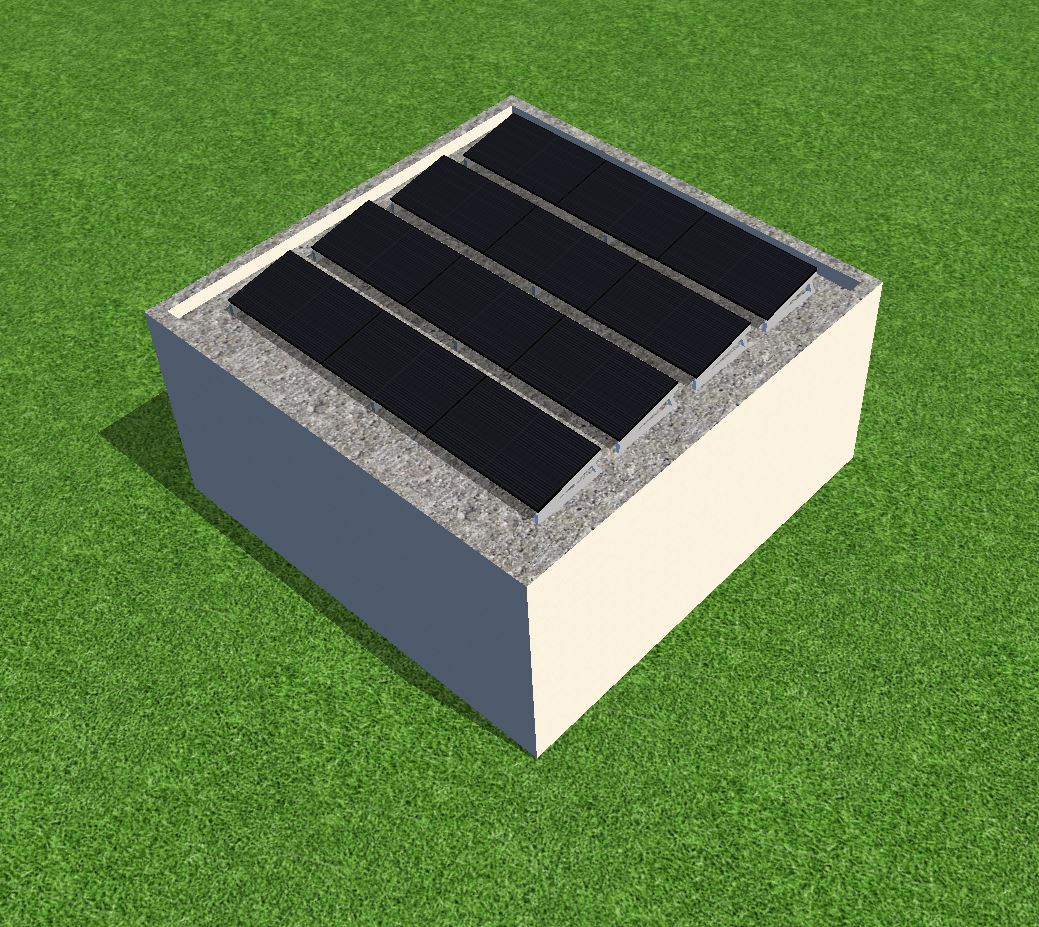

Photovoltaikanlage für Garage mit Flachdach in Süd-Aufständerung, inkl. 10 Grad K2 S-Dome 6 Montagesystem und SolarEdge Wechselrichter mit Leistungsoptimerer
Beschreibung
Mit SolarEdge wird jedes PV-Modul auf Ihrem Dach an einen SolarEdge Leistungsoptimierer angeschlossen, der die Erträge maximiert. Ein intelligenter Wechselrichter übernimmt die Steuerung des PV-Systems und ermöglicht eine Überwachung der Anlage auf Modulebene, intelligentes Energiemanagement, Web Monitoring, MPP-Tracking auf Modulebene, Safe DC Sicherheitsabschaltung, Lichtbogenerkennung
Lieferumfang:
- 9x oder 12x Luxor ECO LINE HALF-CELLS M120/360W (FS35) (9BB) Fullblack EVO2, monokristallines, Solarmodul mit 360 Watt, schwarz eloxierter Modulrahmen
- 1x SolarEdge SE3000H HD Wave SetApp (Konfiguration 9 Module) oder 1x SolarEdge SE4000H HD Wave SetApp (Konfiguration 12 Module)
- 9x oder 12x SolarEdge Leistungsoptimierer S440
- 1x K2 Systems S-Dome 6 Flachdachmontagesystem - 10 Grad Modulneigung
- 1x DC Anschlussleitung Set 6qmm MC4 - 2x 25m

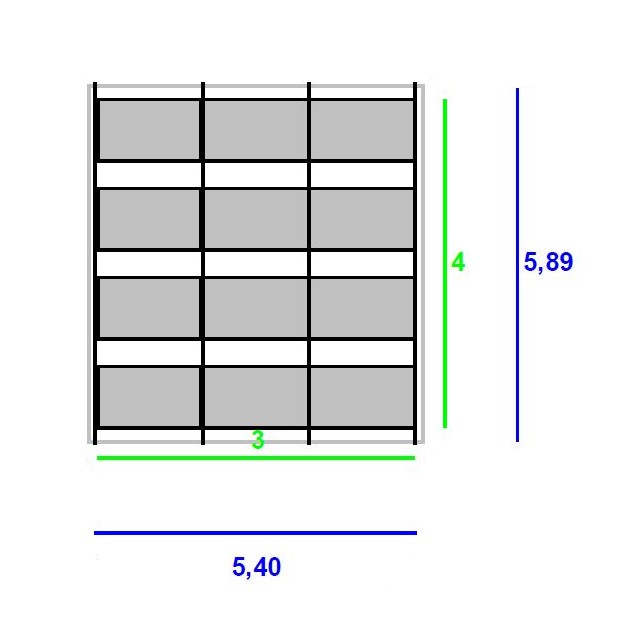

Einen Modulbelegungsplan und eine statische Auslegung des Montagesystems (Standort Genthin, max. 3 Grad Dachneigung) für die Photovoltaikanlage finden Sie unten zum Download. Gerne erstellen wir Ihnen eine individuelle Planung für Ihren Standort, Dachausrichtung und Dachneigung. Weitere Informationen können Sie der Bedienungsanleitung, Datenblatt oder dem Video entnehmen.
Zelltyp: | Mono |
Module: | Luxor |
Wechselrichter: | SolarEdge |
Größe: | 3 kWp |
Dachart: | Flachdach |
Dacheindeckung: | Bitumen, Folie |
- Download Produktblatt K2 Systems Dome 6 Montagesystem
- Download Montageanleitung K2 Systems S-Dome 6 Montagesystem
- Download Auslegung Montagesystem K2 Systems S-Dome 6 - 3x3 Module
- Download Auslegung Montagesystem K2 Systems S-Dome 6 - 4x3 Module
Die Anlieferung erfolgt per Spedition und wird telefonisch durch die Spedition avisiert.Bitte geben Sie bei Ihrer Bestellung eine erreichbare, vorzugsweise Handynummer an.
Luxor ECO LINE M120 LX-360M Fullblack - Halbzellen-Solarmodul mit höherer Leistungsausbeute, 360 Wp, 9 Busbar Technologie, schwarz eloxierten Modulrahmen, höchstem Wirkungsgrad bei bestmöglichem Schwachlichtverhalten
Das 120-zellige Luxor Solarmodul mit Halbzellen-Architektur erhöht die Leistungsausbeute, durch die Reduktion des Innenwiderstands bei gleichzeitiger Erhöhung der Totalreflexion. Dies macht das Modul zur idealen Lösung für industrielle Anlagen, von den Freiflächenanlagen über das Nachführsystem bis hin zur Aufdachanlage. Qualitativ hochwertige Solarzellen mit höchstem Wirkungsgrad bei bestmöglichem Schwachlichtverhalten sorgen für beste Energie-Erträge. Und das bei Plustoleranzen von 0 Wp – 6,49 Wp.
VORTEILE DER INNOVATIVEN HALBZELLEN-TECHNOLOGIE IN KÜRZE
- Höherer Wirkungsgrad: durch halbierte Zellen wird der interne elektrische Verlust reduziert
- Optimiertes Temperaturverhalten: durch die intern halbierten Ströme ergeben sich weitere Vorteile beim Temperaturverhalten, ins besondere bei höheren Arbeitstemperaturen
- Verbessertes Verschattungsverhalten: durch 2 im Modulperimeter parallel geschaltete und somit unabhängig arbeitende Modulhälften
- Gesteigerte Modul-Performance gegenüber Standard 60 Zeller um ca 3-4%
Weitere hochwertige Komponenten: Eine besonderslanglebige Steckverbindung garantiert besten Stromkontakt unter allen Bedingungen und der mit jedem Montagesystem kompatible Hohlkammerrahmen aus eloxiertem Aluminium ist verwindungssteif und korrosionsfrei. Nach deutschen Standards gefertigt steckt in jedem Luxor Solarmodul ein ganz besonderes Maß an Langlebigkeit und Zuverlässigkeit.
Garantiegeber: Luxor Solar GmbH
15 Jahre Produktgarantie
25 Jahre lineare Leistungsgarantie mit 0,345% jährliche Leistungsreduzierung wobei 97% garantierte Nennleistung in den ersten 12 Monaten
SolarEdge SE4000H SetApp - 1-phasiger 4 kW (max. 6,200 kWp DC-Modulleistung) Wechselrichter für den Betrieb mit SolarEdge Leistungsoptimierern, jetzt mit Inbetriebnahme direkt von Ihrem Smartphone aus mit der SolarEdge SetApp
- speziell auf den Betrieb mit SolarEdge Leistungsoptimierern ausgelegt
- 99 % gewichteter Wirkungsgrad (33 – 50 % weniger Verluste als marktüblich)
- klein, leicht und einfach zu installieren
- Überdimensionierung von bis zu 155 % zulässig
- herausragende Zuverlässigkeit dank geringerer Wärmeentwicklung
- Erweiterte Sicherheitsfunktionen, einschließlich integriertem Lichtbogenschutz
- Schnelle und einfache Inbetriebnahme der Wechselrichter direkt von Ihrem Smartphone aus mit der SolarEdge SetApp
- Standardgarantie von 12 Jahren (kann auf 20 oder 25 Jahre verlängert werden)
- integrierter Überwachungsempfänger auf Modulebene
- Internetkommunikation über Ethernet oder drahtlose Verbindung (per WLAN, ZigBee® oder Mobilfunk-Module)
- Steuerung von PV-Produktion, Batteriespeicher und intelligenten Energieprodukten
- IP65 – Installation im Innen- und Außenbereich möglich
25 Jahre Garantie auf Leistungsoptimierer, 12 Jahre Standardgarantie auf PV-Wechselrichter und damit 7 Jahre länger als bei klassischen Wechselrichtern
Ein Datenblatt des SolarEdge Wechselrichter finden Sie unten auf dieser Seite zum Download
K2 Systems S-Dome V 10/15° - neues ballastarmes einseitiges Aufständerungssystem für Flachdachanlagen (10 oder 15 Grad Modulneigung, Süd)
Vorteile des S-Dome Montagesystem der Generation V:
- S-Dome V mit veränderter Geometrie zur verbesserten Aufnahme von Toleranzen
- Deutlich ballast- und komponentenoptimiertes System aufgrund von besserem Reibbeiwert des schubweichen Auflage-Pads
- Simultane Montage von Modulen und Montagesystem sowie reduzierte Schraubverbindungen sorgen für Zeitersparnis
- Kurze Montageschienen mit integrierter Ballastaufnahme
- Aerodynamisch optimiert mit Windbreaker auf der Rückseite; dadurch geringe Ballastierung möglich
- Für Folien- und Bitumendächer mit geringer Ballastierungsmöglichkeit, sowie Kiesdächer und begrünte Dächer.
- Sehr montagefreundlich durch wenige Systemkomponenten und einfache Montage durch leichte Zugänglichkeit von oben.
- Schubweiche Mat V aus EPDM
- Nimmt Toleranzen auf und gleicht sie aus
- Reibbeiwerte reduzieren Ballast
- Attraktiver Preis und Logistikvorteile durch kurze Montageschienen mit integrierter Ballastaufnahme.
- Befestigungsart/Dachanbindung: Ballastiert; keine Dachdurchdringung bei Neigung ≤ 3 Grad
- Es ist eine thermische Trennung nach maximal 15,5 m
- Ein Mindestabstand zum Dachrand von 60 cm ist einzuhalten.
- Zulässige Modulmaße (LxBxH): 1550-1760 oder 1880-2100 x 950-1053, Modulrahmenhöhe 30-50 mm
- Minimale Systemgröße: 2 Module
Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt und dem Gesamtkatalog unten zum Download.
Hinweis: Das Montagesystem kann nicht online bestellt werden, da wir individuell eine kostenlose Planung passend für Ihr Dach mit Stückliste erstellen. Der endgültige Preis ergibt sich aus der ermittelten Stückliste.
Bitte fragen Sie uns an!
Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
