Produktinformationen "SolarEdge ONE EV Charger Pro Wallbox"

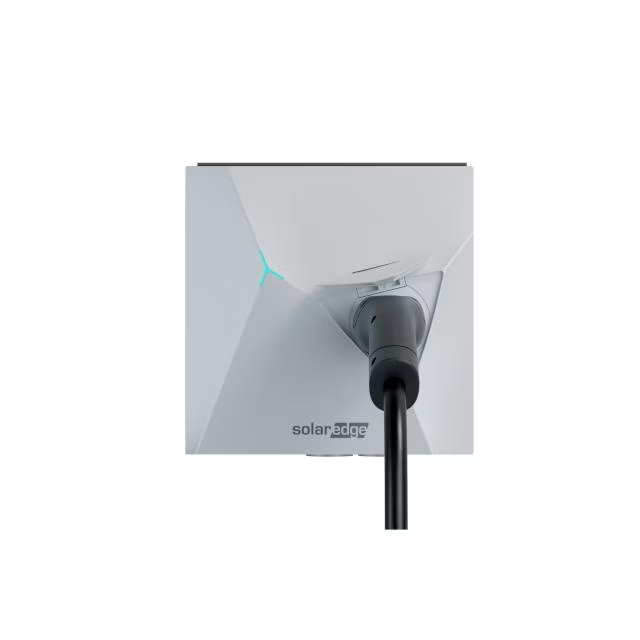

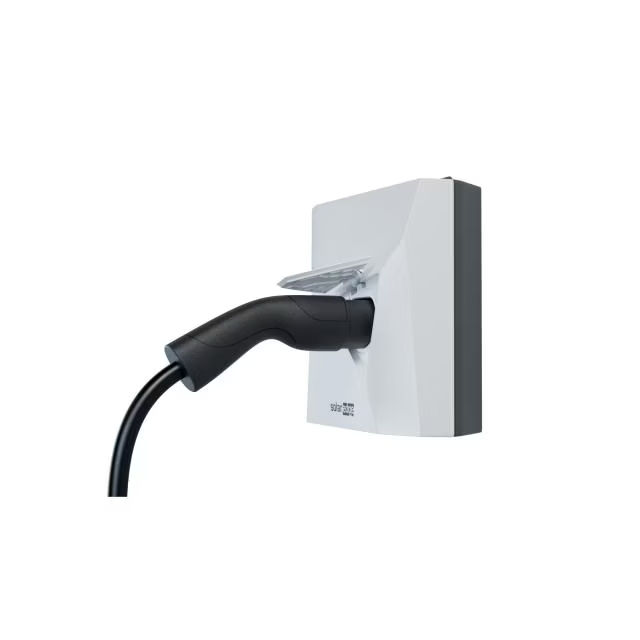

SolarEdge ONE EV Charger Pro – 22-kW-Wallbox mit MID-Zähler
Der SolarEdge ONE EV Charger Pro ist eine intelligente AC-Wallbox für private, gewerbliche und halböffentliche Anwendungen. Sie lädt Elektrofahrzeuge mit bis zu 22 kW und lässt sich nahtlos in kompatible SolarEdge-Energiesysteme integrieren. In Verbindung mit einer Photovoltaikanlage nutzt die Wallbox verfügbaren PV-Überschuss zum Laden des Elektrofahrzeugs. Die automatische Umschaltung zwischen ein- und dreiphasigem Laden ermöglicht dabei eine bessere Anpassung an die jeweils verfügbare Solarleistung.
Die Pro-Version besitzt einen MID-zertifizierten Energiezähler der Klasse B mit integriertem OLED-Display. Damit eignet sie sich auch für Anwendungen, bei denen geladene Energiemengen nachvollziehbar erfasst werden müssen – beispielsweise bei Firmenfahrzeugen, Dienstwagen, Mietobjekten, Flotten oder gemeinsam genutzten Stellplätzen.
Vorteile der SolarEdge ONE EV Charger Pro Wallbox
- AC-Ladeleistung bis 22 kW
- Ein- und dreiphasiger Betrieb
- Ladestrom von 6 bis 32 A je Phase
- Automatische Phasenumschaltung beim PV-Überschussladen
- Integrierter MID-Zähler der Klasse B gemäß EN 50470-3
- OLED-Anzeige für die erfasste Energiemenge
- PV-Überschussladen zur Erhöhung des Eigenverbrauchs
- Zeitgesteuertes und appgesteuertes Laden
- Bezugsbegrenzung zum Schutz des Hausanschlusses
- Authentifizierung über RFID, App oder Plug-and-Play
- Hardwareseitige Unterstützung von ISO 15118 Plug & Charge
- OCPP 1.6J für die Anbindung an kompatible Backend-Systeme
- WLAN, Ethernet, Bluetooth und integrierte eSIM
- Typ-2-Ladesteckdose für Mode-3-Laden
- Geeignet für den Innen- und Außenbereich
- Schutzart IP54
- Steuerung und Überwachung über SolarEdge-Apps
- Drei Jahre Herstellergarantie gemäß den SolarEdge-Garantiebedingungen
Was unterscheidet die Pro-Version?
Gegenüber dem SolarEdge ONE EV Charger besitzt die Pro-Version einen MID-zertifizierten Energiezähler mit OLED-Display. Der Zähler erfasst die geladene Energie in Kilowattstunden und ermöglicht eine nachvollziehbare Zuordnung des Stromverbrauchs.
Das ist besonders bei der Abrechnung von Dienstwagenladungen, der Kostenerstattung durch den Arbeitgeber, der Zuordnung von Flottenverbräuchen oder bei gemeinsam genutzten Ladepunkten hilfreich. Ob die Messwerte für einen konkreten Abrechnungszweck verwendet werden dürfen, richtet sich nach den jeweils geltenden gesetzlichen und steuerlichen Vorgaben.
Zusätzlich verfügt die Pro-Version über eine integrierte eSIM mit LTE-, 2G- und GPRS-Unterstützung. Mobilfunk-Datentarife können bei Bedarf separat über die SolarEdge ONE EV-Plattform bezogen werden. Die Mobilfunkanbindung ist insbesondere für gewerbliche Installationen vorgesehen.
Elektroauto mit überschüssigem Solarstrom laden
Bei Einbindung in ein kompatibles SolarEdge-System kann die Wallbox überschüssige PV-Energie automatisch zum Laden des Elektrofahrzeugs verwenden. Dadurch wird mehr selbst erzeugter Solarstrom direkt im eigenen Haushalt oder Unternehmen genutzt.
Die automatische Phasenumschaltung passt den Ladevorgang an die verfügbare Leistung an. Laut SolarEdge beginnt das PV-Überschussladen bei folgenden Mindestleistungen:
- Einphasiges Laden: ab etwa 1,5 kW PV-Überschuss
- Dreiphasiges Laden: ab etwa 4,2 kW PV-Überschuss
Zusätzlich kann die Wallbox ihre Ladeleistung reduzieren, um den Netzbezug zu begrenzen und eine Überlastung des Hausanschlusses zu vermeiden. Die dafür erforderlichen Mess-, Kommunikations- und Systemeinstellungen müssen bei der Inbetriebnahme passend konfiguriert werden.
Intelligente Ladeplanung und App-Steuerung
Bei privaten SolarEdge-Installationen erfolgt die Bedienung über die mySolarEdge App. Nutzer können den Ladevorgang starten, Ladezeiten festlegen, den aktuellen Status überwachen und den Ladeverlauf einsehen.
In unterstützten SolarEdge-Home-Systemen können intelligente Ladepläne auch dynamische beziehungsweise zeitabhängige Stromtarife berücksichtigen. Dabei kann Solarstrom bevorzugt und der Ladevorgang so geplant werden, dass das Fahrzeug zum gewünschten Zeitpunkt ausreichend geladen ist.
Für gewerbliche Anwendungen steht die Einbindung in SolarEdge ONE for EV oder in ein kompatibles OCPP-Backend zur Verfügung. Die Inbetriebnahme und lokale Konfiguration erfolgen durch den Installateur über die SolarEdge Go App.
RFID und ISO 15118 Plug & Charge
Die Wallbox besitzt einen integrierten RFID-Leser. Eine RFID-Karte ist bereits im Lieferumfang enthalten. Weitere berechtigte Nutzer können mit zusätzlichen Karten angelegt und voneinander unterschieden werden.
Alternativ ist ein automatischer Ladebeginn ohne Authentifizierung oder eine Steuerung über die App möglich. Die Wallbox ist außerdem hardwareseitig für ISO 15118 Plug & Charge vorbereitet.
Bei Plug & Charge authentifiziert sich ein kompatibles Elektrofahrzeug automatisch gegenüber der Wallbox. Der Ladevorgang kann dann ohne RFID-Karte oder manuelle App-Freigabe beginnen. Voraussetzung ist, dass das Fahrzeug und die gesamte verwendete Ladeumgebung ISO 15118 beziehungsweise Plug & Charge unterstützen.
Kompatible SolarEdge-Systeme
Laut aktuellem Datenblatt kann der SolarEdge ONE EV Charger Pro unter anderem mit folgenden SolarEdge-Wechselrichtersystemen verwendet werden:
- SolarEdge Home Hub Wechselrichter
- SolarEdge Genesis Wechselrichter
- SolarEdge Dreiphasen-Wechselrichter für Eigenheime bis einschließlich SE17K
- SolarEdge Nexis Wechselrichter
Für die Einbindung sind aktuelle, vom Hersteller freigegebene Firmwarestände erforderlich. Die konkrete Kompatibilität sollte vor der Installation anhand des vorhandenen Wechselrichters, dessen Firmware und der geplanten Systemkonfiguration geprüft werden.
Bei privaten SolarEdge-Systemen können laut Installationsanleitung bis zu drei SolarEdge ONE EV Charger gemeinsam eingesetzt und verwaltet werden. Die Anleitung beschreibt außerdem gewerbliche Anwendungen mit und ohne Photovoltaikanlage sowie einen Stand-alone-Betrieb. Funktionen wie PV-Überschussladen setzen jedoch eine entsprechend kompatible Mess- und Systemintegration voraus.
Technische Daten
| Produkt | SolarEdge ONE EV Charger Pro |
|---|---|
| Modell | EVN22P |
| Lademodus | Mode 3 gemäß IEC 61851-1 |
| Maximale Ladeleistung | 22 kW |
| Ladestrom | 6 bis 32 A je Phase |
| Netzanschluss | Ein- oder dreiphasig |
| Nennspannung | 3 × 230/400 V AC, ±10 % |
| Netzfrequenz | 50 Hz |
| Unterstützte Netzformen | TN, TT und IT |
| Fahrzeuganschluss | Typ-2-Steckdose, bis 32 A / 400 V AC gemäß EN 62196-1 |
| Phasenumschaltung | Automatisch beim PV-Überschussladen |
| Energiezähler | MID Klasse B gemäß EN 50470-3 |
| Zähleranzeige | Integriertes OLED-Display |
| Fehlerstromüberwachung | Integrierte DC-Fehlerstromerkennung RDC-DD, 6 mA gemäß IEC 62955 |
| Kommunikation | WLAN 2,4 GHz, Ethernet RJ45, Bluetooth BLE 4.2 und Mobilfunk |
| Mobilfunk | Integrierte eSIM mit LTE, 2G und GPRS; Datentarif gegebenenfalls separat |
| RFID | Integrierter RFID-Leser, ISO/IEC 14443 Typ A |
| Backend-Kommunikation | OCPP 1.6J |
| Plug & Charge | Hardwareseitig kompatibel mit ISO 15118 |
| Schutzart | IP54 |
| Überspannungskategorie | Kategorie III gemäß EN 60664-1 |
| Betriebstemperatur | -30 bis +50 °C |
| Luftfeuchtigkeit | 5 bis 80 %, nicht kondensierend |
| Maximale Betriebshöhe | 2.000 m über dem Meeresspiegel |
| Abmessungen B × H × T | 230 × 235 × 107 mm |
| Gewicht | 2,3 kg |
| Garantie | 3 Jahre gemäß den SolarEdge-Garantiebedingungen |
Hinweise zur elektrischen Installation
Die Wallbox besitzt eine integrierte DC-Fehlerstromerkennung mit 6 mA. Laut aktueller SolarEdge-Installationsanleitung wird zusätzlich ein vorgeschalteter FI-Schutzschalter Typ A mit 40 A und 30 mA empfohlen. Der vorgeschaltete Leitungsschutzschalter darf maximal 40 A besitzen; SolarEdge empfiehlt eine C-Charakteristik. Die tatsächliche Auslegung muss durch den ausführenden Elektrofachbetrieb erfolgen.
Lieferumfang
- 1 × SolarEdge ONE EV Charger Pro
- 1 × Wandhalterung beziehungsweise Rückplatte
- 1 × SolarEdge RFID-Karte
- 1 × Quick Installation Guide
- Montagematerial gemäß SolarEdge-Kurzanleitung
Ein Typ-2-Ladekabel ist bei der Ausführung mit Ladesteckdose nicht im Lieferumfang enthalten und muss bei Bedarf separat bestellt werden.
Häufige Fragen zum SolarEdge ONE EV Charger Pro
Kann die Wallbox auf 11 kW begrenzt werden?
Ja. Die maximale Stromstärke wird bei der Inbetriebnahme durch die Elektrofachkraft konfiguriert. Bei dreiphasigem Betrieb mit 16 A ergibt sich eine Ladeleistung von etwa 11 kW. Die Anmeldung beziehungsweise Genehmigung richtet sich nach den Vorgaben des zuständigen Netzbetreibers.
Ist der MID-Zähler für einen elektrischen Firmenwagen geeignet?
Der integrierte MID-Zähler erfasst die geladene Energie in Kilowattstunden und ist für Abrechnungs- und Erstattungsanwendungen vorgesehen. Dazu können beispielsweise Dienstwagenladungen, Flottenfahrzeuge oder gemeinsam genutzte Stellplätze gehören. Die konkrete steuerliche und abrechnungsrechtliche Nutzung ist mit dem Arbeitgeber beziehungsweise der zuständigen Stelle abzustimmen.
Funktioniert die Wallbox auch ohne SolarEdge-Photovoltaikanlage?
Die Installationsanleitung sieht auch einen Stand-alone-Betrieb sowie gewerbliche Installationen ohne Photovoltaikanlage vor. Solaroptimiertes Laden und die vollständige Integration in das SolarEdge-Energiesystem setzen jedoch eine kompatible Systemkonfiguration voraus.
Ist ISO 15118 Plug & Charge sofort nutzbar?
Die Hardware der Wallbox ist für ISO 15118 vorbereitet. Die automatische Fahrzeugauthentifizierung funktioniert nur, wenn das Elektrofahrzeug und die verwendete Ladeumgebung Plug & Charge ebenfalls unterstützen und entsprechend eingerichtet sind.
Ist ein zusätzlicher FI-Schutzschalter erforderlich?
Ja. Die integrierte 6-mA-DC-Fehlerstromerkennung ersetzt nicht automatisch den vorgeschalteten AC-Fehlerstromschutz. SolarEdge empfiehlt einen FI-Schutzschalter Typ A mit 40 A und 30 mA. Die endgültige Auslegung übernimmt die installierende Elektrofachkraft.
| Authentifizierung RFID:: | Ja |
|---|---|
| Ladeleistung (kW): | 22 kW (3-phasig) |
| Anschlusstyp: | Steckdose |
