Produktinformationen "SolarEdge ONE EV Charger Wallbox"

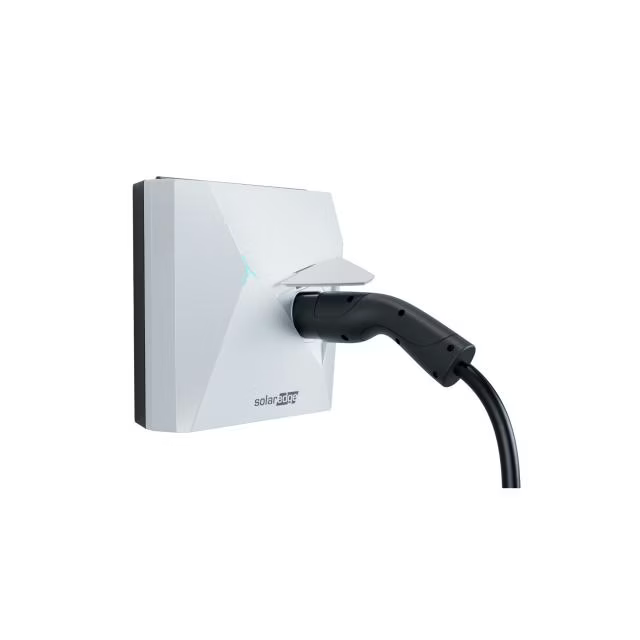

SolarEdge ONE EV Charger – 22-kW-Wallbox mit PV-Überschussladen
Der SolarEdge ONE EV Charger ist eine intelligente AC-Wallbox für private und gewerbliche Ladeanwendungen. Die Ladestation bietet eine Ladeleistung von bis zu 22 kW, eine Typ-2-Steckdose und eine automatische Umschaltung zwischen ein- und dreiphasigem Laden beim PV-Überschussladen. Innerhalb eines kompatiblen SolarEdge-Systems nutzt die Wallbox den verfügbaren Solarstrom zum Laden des Elektrofahrzeugs. Dadurch lässt sich der Eigenverbrauch der Photovoltaikanlage erhöhen. Zusätzlich stehen zeitgesteuertes Laden, Bezugsbegrenzung, RFID-Authentifizierung, App-Steuerung und OCPP 1.6J zur Verfügung.
Die Wallbox kann auch ohne Photovoltaikanlage als eigenständige Ladestation betrieben werden. Funktionen wie PV-Überschussladen und die gemeinsame Energieoptimierung setzen jedoch eine passende SolarEdge-Systemkonfiguration voraus.
Vorteile des SolarEdge ONE EV Chargers
- AC-Ladeleistung bis 22 kW
- Einstellbarer Ladestrom von 6 bis 32 A je Phase
- Für ein- und dreiphasige Installationen geeignet
- Automatische Phasenumschaltung beim PV-Überschussladen
- Typ-2-Steckdose für Mode-3-Laden
- PV-Überschussladen zur Erhöhung des Eigenverbrauchs
- Zeitgesteuertes Laden über die mySolarEdge App
- Bezugsbegrenzung zum Schutz des Hausanschlusses
- Integrierter Energiezähler für Ladehistorie und Verbrauchsanzeige
- Authentifizierung über RFID, App oder Plug-and-Play
- Hardwareseitig für ISO 15118 Plug & Charge vorbereitet
- OCPP 1.6J zur Anbindung an kompatible Backend-Systeme
- Kommunikation über WLAN, Ethernet und Bluetooth
- Geeignet für den Innen- und Außenbereich
- Schutzart IP54
- Integrierte 6-mA-DC-Fehlerstromerkennung
- Steuerung und Überwachung über SolarEdge Apps
- 3 Jahre Herstellergarantie
PV-Überschussladen mit automatischer Phasenumschaltung
In Verbindung mit einem kompatiblen SolarEdge-Wechselrichter kann der ONE EV Charger überschüssige Energie der Photovoltaikanlage zum Laden des Elektrofahrzeugs verwenden. Die automatische Phasenumschaltung passt den Ladevorgang an die verfügbare Solarleistung und die vorhandene Netzkapazität an.
Laut SolarEdge beginnt das PV-Überschussladen bei folgenden Mindestleistungen:
- Einphasiges Laden: ab etwa 1,5 kW verfügbarem PV-Überschuss
- Dreiphasiges Laden: ab etwa 4,2 kW verfügbarem PV-Überschuss
Durch die einphasige Ladung kann bereits ein vergleichsweise geringer PV-Überschuss genutzt werden. Steigt die verfügbare Solarleistung, kann die Wallbox auf dreiphasiges Laden umschalten.
Intelligentes Laden und Schutz des Hausanschlusses
Der SolarEdge ONE EV Charger unterstützt eine automatische Bezugsbegrenzung. Dabei wird die Ladeleistung reduziert, wenn andernfalls eine Überlastung des Hausanschlusses droht. Die Funktion berücksichtigt die verfügbare Anschlussleistung und passt den Ladestrom entsprechend an. In unterstützten SolarEdge-Home-Systemen lassen sich Ladezeiten außerdem anhand von Zeitfenstern und dynamischen Stromtarifen planen. Dabei kann Solarstrom bevorzugt und das Fahrzeug trotzdem bis zum gewünschten Zeitpunkt mit der benötigten Energiemenge geladen werden.
Steuerung und Ladefreigabe
Für private Anwendungen erfolgt die Bedienung über die mySolarEdge App. Dort können Ladevorgänge gestartet, Ladepläne verwaltet und vergangene Ladevorgänge eingesehen werden. Die Inbetriebnahme und Konfiguration durch den Installateur erfolgt über die SolarEdge Go App.
Folgende Lade- und Authentifizierungsarten werden unterstützt:
- Plug-and-Play ohne zusätzliche Ladefreigabe
- Ladefreigabe über eine autorisierte RFID-Karte
- Manueller Ladestart über die mySolarEdge App
- Zeitgesteuertes Laden nach einem hinterlegten Ladeplan
- PV-Überschussladen
- ISO 15118 Plug & Charge bei kompatiblem Fahrzeug und Ladeumfeld
ISO 15118 und Plug & Charge
Der SolarEdge ONE EV Charger ist hardwareseitig für den Kommunikationsstandard ISO 15118 vorbereitet. Bei vollständiger Unterstützung durch Fahrzeug, Wallbox und Ladeumgebung kann sich das Elektrofahrzeug nach dem Einstecken automatisch authentifizieren. Der Ladevorgang kann dann ohne RFID-Karte oder manuelle Freigabe über die App starten. Die tatsächliche Verfügbarkeit hängt vom Fahrzeug, dessen Softwarestand und der angebundenen Ladeinfrastruktur ab.
Integrierte Verbrauchserfassung
Die Standardversion besitzt einen integrierten Energiezähler zur Anzeige des Energieverbrauchs und zur Darstellung der Ladehistorie. Dieser Zähler ist jedoch nicht MID-zertifiziert und besitzt keine separate OLED-Anzeige.
Wenn die geladene Energie für einen Dienstwagen, Mieter, Mitarbeiter oder andere Nutzer abrechnungsrelevant erfasst werden soll, empfiehlt sich der SolarEdge ONE EV Charger Pro mit integriertem MID-Zähler.
Kompatible SolarEdge-Systeme
Das aktuelle SolarEdge-Datenblatt nennt folgende kompatible Wechselrichter:
- SolarEdge Home Hub Wechselrichter
- SolarEdge Genesis Wechselrichter
- SolarEdge Dreiphasen-Wechselrichter für Eigenheime bis einschließlich SE17K
- SolarEdge Nexis Wechselrichter
Für die Einbindung sind kompatible Firmwarestände erforderlich. Wechselrichter und Wallbox müssen sich bei privaten Installationen im gleichen Netzwerk befinden. In einem SolarEdge-Heimsystem können laut Installationsanleitung bis zu drei ONE EV Charger gemeinsam eingesetzt und verwaltet werden.
Technische Daten
| Produkt | SolarEdge ONE EV Charger |
|---|---|
| Modell | EVN22B |
| Ladeleistung | Bis zu 22 kW |
| Ladestrom | 6 bis 32 A je Phase |
| Netzanschluss | Ein- oder dreiphasig |
| AC-Ausgangsspannung | 3 × 230/400 V AC, ±10 % |
| Netzfrequenz | 50 Hz |
| Unterstützte Netzformen | TN, TT und IT |
| Ladeanschluss | Typ-2-Steckdose, bis 32 A/400 V AC gemäß EN 62196-1 |
| Lademodus | Mode 3 gemäß IEC 61851-1 |
| Phasenumschaltung | Automatisch beim PV-Überschussladen |
| Energiezähler | Integrierter Zähler, nicht MID-zertifiziert |
| Zähleranzeige | Über die Software beziehungsweise Ladehistorie |
| RFID | Integrierter RFID-Leser, ISO/IEC 14443 Typ A |
| OCPP | OCPP 1.6J |
| ISO 15118 | Hardwarekompatibel; Funktion abhängig von Fahrzeug und Ladeumgebung |
| Kommunikation | WLAN 2,4 GHz, Ethernet RJ45 und Bluetooth BLE 4.2 |
| Mobilfunk | Nicht integriert |
| Fehlerstromüberwachung | Integrierte RDC-DD, 6 mA DC gemäß IEC 62955 |
| Überspannungskategorie | Kategorie III gemäß EN 60664-1 |
| Schutzart | IP54 |
| Betriebstemperatur | -30 bis +50 °C |
| Lagertemperatur | -40 bis +70 °C |
| Maximale Betriebshöhe | 2.000 m über dem Meeresspiegel |
| Abmessungen (B × H × T) | 230 × 235 × 107 mm |
| Gewicht | 2,3 kg |
| Installationsbereich | Innen- und Außenbereich |
| Herstellergarantie | 3 Jahre gemäß den SolarEdge-Garantiebedingungen |
Elektrischer Anschluss und Absicherung
Montage, Inbetriebnahme und Wartung dürfen ausschließlich durch eine qualifizierte und autorisierte Elektrofachkraft erfolgen. Dabei sind die nationalen und regionalen Anschlussbedingungen sowie die Vorgaben des Netzbetreibers einzuhalten.
SolarEdge nennt in der Installationsanleitung folgende Empfehlungen:
- Vorgeschalteter Leitungsschutzschalter mit maximal 40 A
- Leitungsschutzschalter mit C-Charakteristik empfohlen
- Externer Fehlerstromschutzschalter Typ A mit 40 A und 30 mA empfohlen
- Integrierte 6-mA-DC-Fehlerstromerkennung gemäß IEC 62955
Die endgültige Dimensionierung von Leitungen, Schutzorganen und maximaler Ladeleistung muss der ausführende Elektrofachbetrieb entsprechend der vorhandenen Elektroinstallation festlegen.
Lieferumfang
- SolarEdge ONE EV Charger mit Wandhalterung beziehungsweise Rückplatte
- 1 RFID-Karte
- Quick Installation Guide
- Montagematerial gemäß Herstellerumfang
Hinweis: Ein Typ-2-Ladekabel gehört bei der Ausführung mit Typ-2-Steckdose nicht zum dokumentierten Lieferumfang und muss bei Bedarf separat bestellt werden.
Häufige Fragen zum SolarEdge ONE EV Charger
Kann die Wallbox auf 11 kW begrenzt werden?
Ja. Der Ladestrom ist zwischen 6 und 32 A je Phase einstellbar. Eine dreiphasige Begrenzung auf 16 A entspricht einer maximalen Ladeleistung von etwa 11 kW. Die Einstellung erfolgt bei der Inbetriebnahme durch die Elektrofachkraft.
Ist die Wallbox für die Abrechnung eines Firmenwagens geeignet?
Die Standardversion besitzt keinen MID-zertifizierten Energiezähler. Für abrechnungsrelevante Ladevorgänge und die nachvollziehbare Erstattung von Dienstwagen-Ladekosten ist deshalb die Pro-Version mit MID-Zähler die passendere Ausführung.
Funktioniert der ONE EV Charger ohne SolarEdge-Wechselrichter?
Ein Stand-alone-Betrieb sowie der gewerbliche Einsatz ohne PV-Anlage sind möglich. Funktionen wie SolarEdge-PV-Überschussladen, die gemeinsame Energieoptimierung und die Einbindung in das SolarEdge-Home-System setzen jedoch eine kompatible SolarEdge-Systemkonfiguration voraus.
Ist Plug & Charge sofort nutzbar?
Die Wallbox ist hardwareseitig für ISO 15118 vorbereitet. Plug & Charge steht nur zur Verfügung, wenn auch das Elektrofahrzeug und die angebundene Ladeumgebung den Standard vollständig unterstützen.
Ist ein separater FI-Schutzschalter erforderlich?
Die Wallbox verfügt über eine integrierte 6-mA-DC-Fehlerstromerkennung. SolarEdge empfiehlt zusätzlich einen vorgeschalteten Fehlerstromschutzschalter Typ A mit 40 A und 30 mA. Die konkrete Ausführung richtet sich nach den örtlichen Installationsvorschriften.
Was unterscheidet den ONE EV Charger von der Pro-Version?
Beide Ausführungen bieten 22 kW Ladeleistung, PV-Überschussladen, automatische Phasenumschaltung, RFID, OCPP 1.6J und die hardwareseitige Vorbereitung für ISO 15118. Die Pro-Version ergänzt diese Funktionen um einen MID-zertifizierten Energiezähler mit OLED-Anzeige und eine integrierte Mobilfunk-eSIM.
| Authentifizierung RFID:: | Ja |
|---|---|
| Ladeleistung (kW): | 22 kW (3-phasig) |
| Anschlusstyp: | Steckdose |
