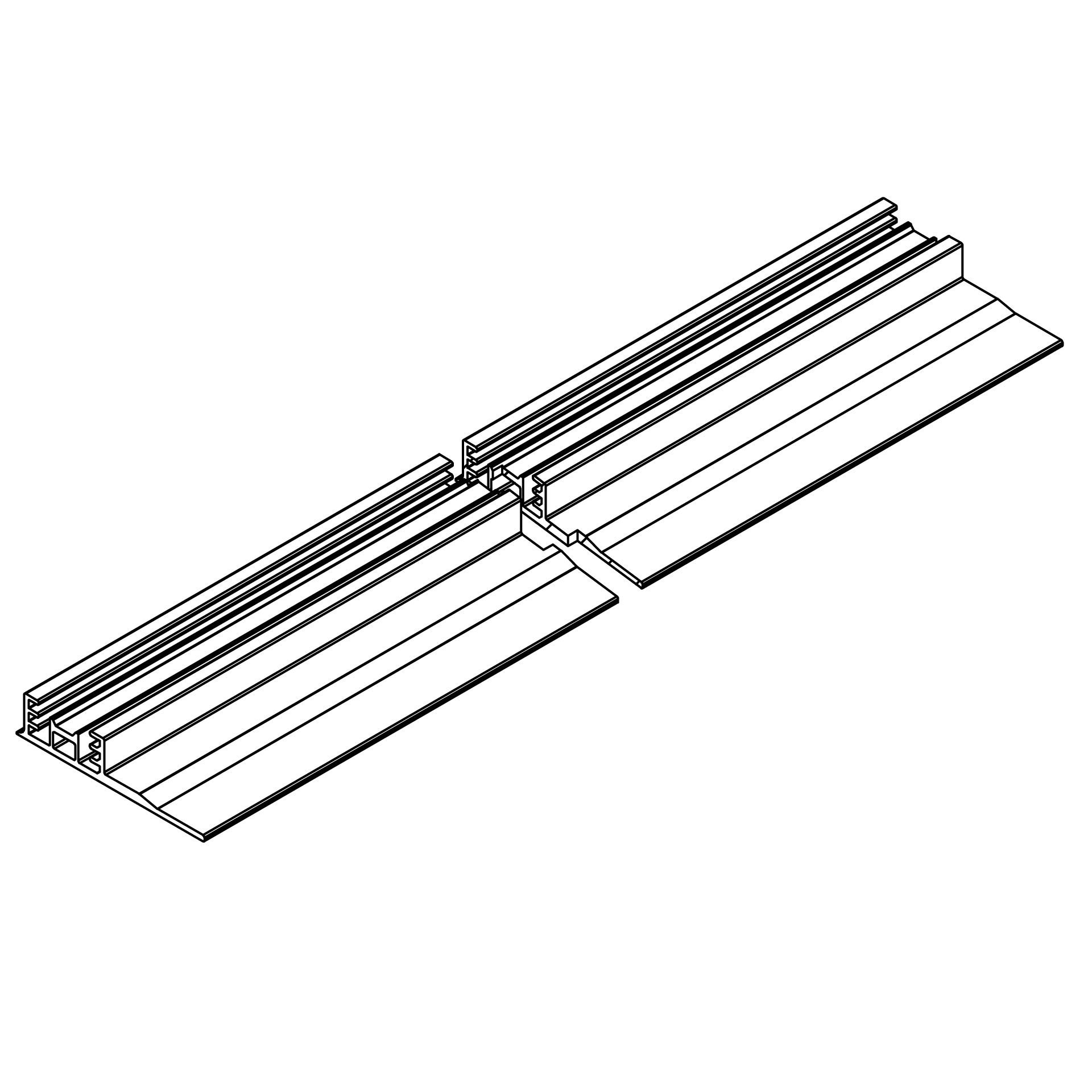

K2 Systems Crossboard 2100 mm

Mit dem K2 Crossboard 2100 mm für Dächer mit Sparrenaufdachdämmung

Der leichte K2 CrossHook 4S ist:
Montagefreundlich, 3-fach höhenverstellbar, 2-fach verstellbar in der Auslegerhöhe, für viele unterschiedliche Ziegeldächer.

- Grundplatte für Crossfinger 3S bzw. 4S

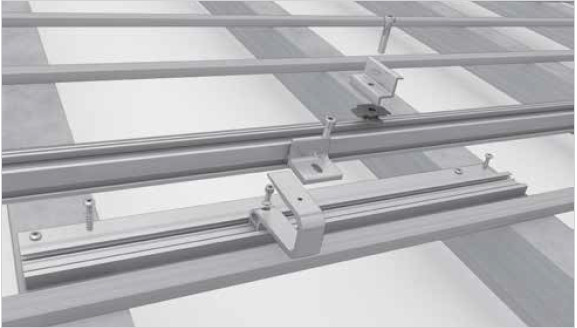

- Zur Verwendung bei Sparrenaufdachdämmung
- Sichere und komfortable Fixierung durch die K2 Standard-Geometrie mit 3 Höhenverstellungen in der Grundplatte

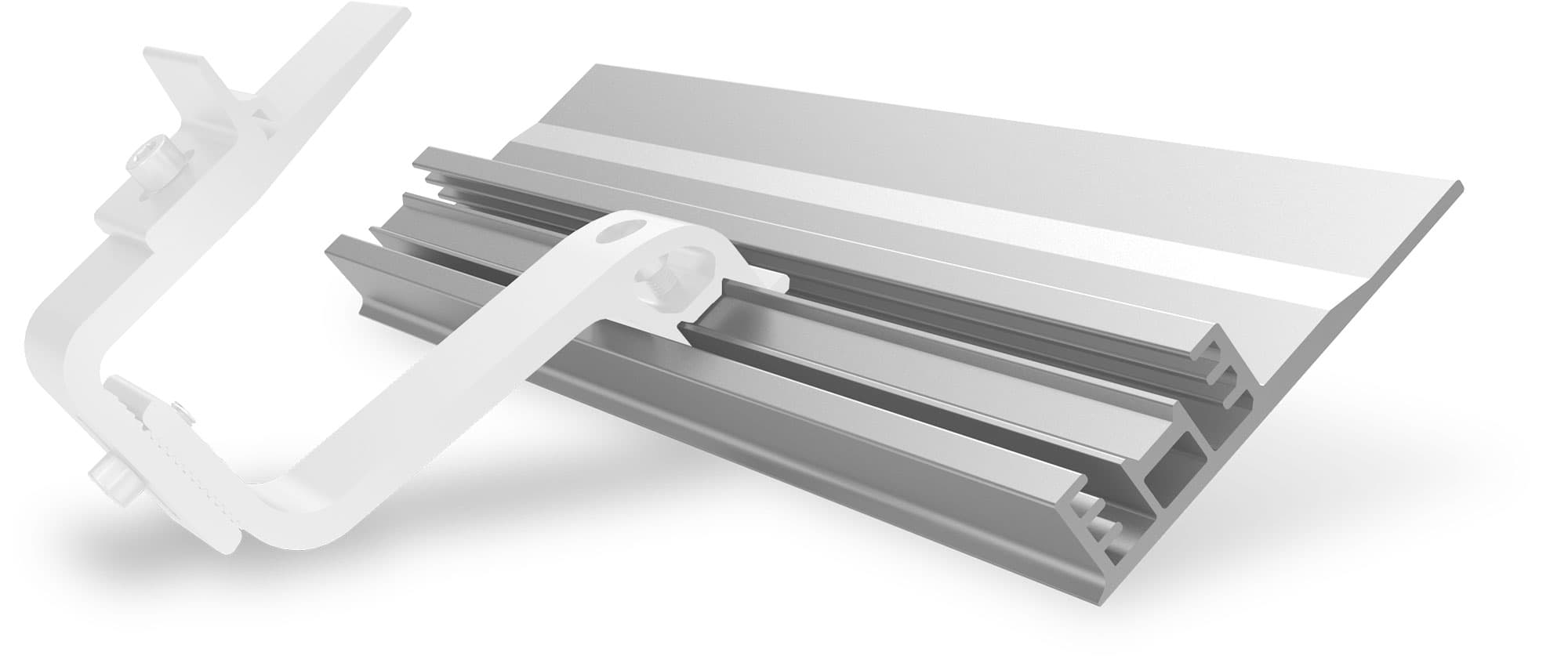

- Die ideale Ergänzung für den CrossHook 3S & 4S
- Als Ergänzung bei der Montage am Dachflächenfenster
- Einsatz des CrossBoards bei nachträglichen Dachumbauten
- hochwertige Materialien - für lange Lebensdauer

Einsatzbereich: Schrägdach 5-75°
Dacheindeckung: Ziegeleindeckung
PV-Module: für alle gängigen gerahmten Modultypen geeignet
Modulausrichtung: vertikal/ horizontal (mit Kreuzverbund)
Material: Aluminium (EN AW-6063 T66), Edelstahl A2-70
Verbindungselemente: Edelstahl A2-70
Dachanbindung: Verschraubung
Sparrenbreite: ab 36 mm
Grundlagen: Statik Schraubanbindung gem. Eurocode 5
Lastannahme: nach DIN EN 1991 (Eurocode 1)

Systemkomponenten
Dachhaken Familie CrossHook, K2 Climber, K2 CrossRail
Familie, End- und Mittelklemmen Set, Schienenverbinder,
Tellerkopfschrauben, M K2, Zylinderschraube mit Innensechskant,
Sicherungsscheibe

Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt
und dem Gesamtkatalog unten zum Download.
