Produktinformationen "30 kWp JA Solar - Photovoltaikanlage für Trapezblech"
29,760 kWp Photovoltaik-Komplettanlage - 64 Ja Solar Module mit K2 Montagesystem für Trapezblech - Anlagenleistung knapp unter der 30 kWp Grenze
Beschreibung
Flächenbedarf: ca. 180 qm
Lieferumfang:
- 64x JA Solar JAM54D40-465/LR 465 Wp (DG)

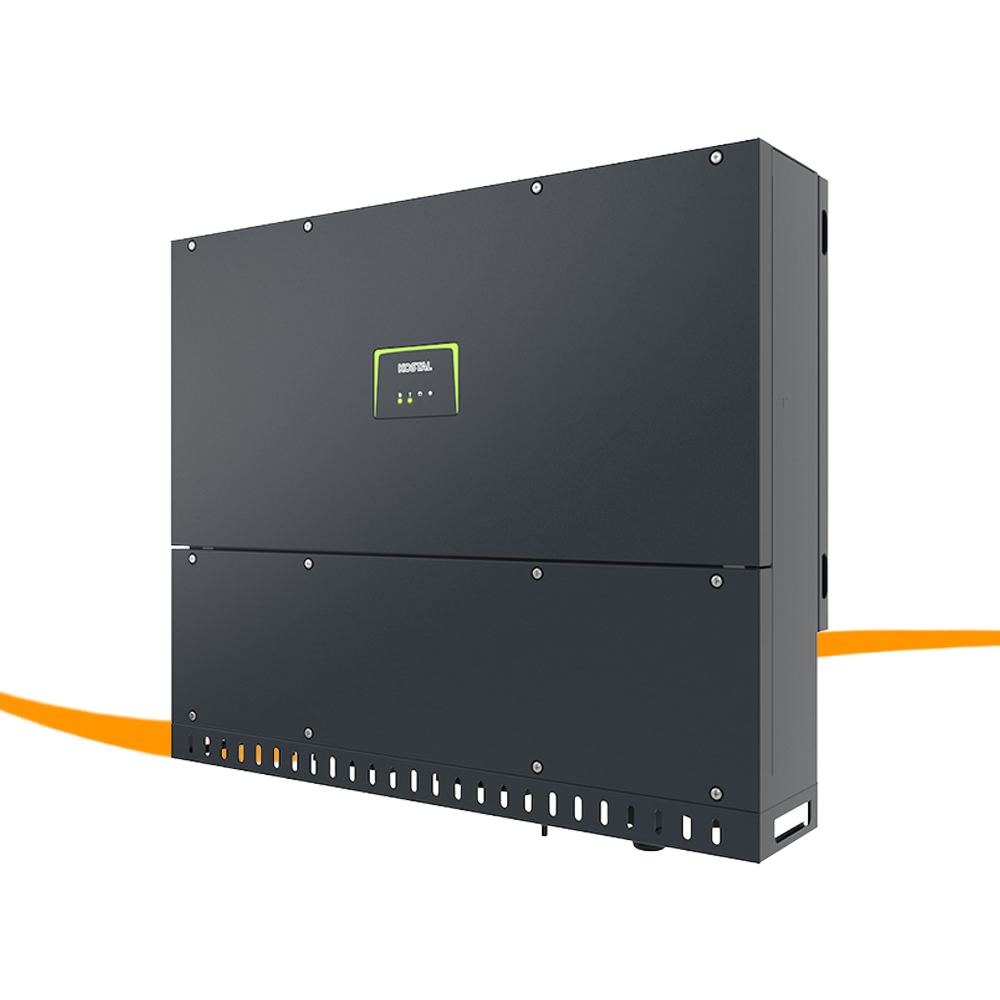

- 1x Kostal PIKO CI 30 G2 - 3-phasen Wechselrichter, AC-Leistung 30 kW, 3 MPP-Tracker, 6 DC Eingänge
- 1x K2 Sytems Montagesystem MiniRail MK2 für Trapezblech
- 500m HELUKABEL SOLARFLEX®-X H1Z2Z2-K 6 qmm schwarz
- 12x Stäubli MC4 Kupplungsstecker KST4/6II-UR
- 12x Stäubli MC4 Kupplungsbuchse KST4/6II-UR

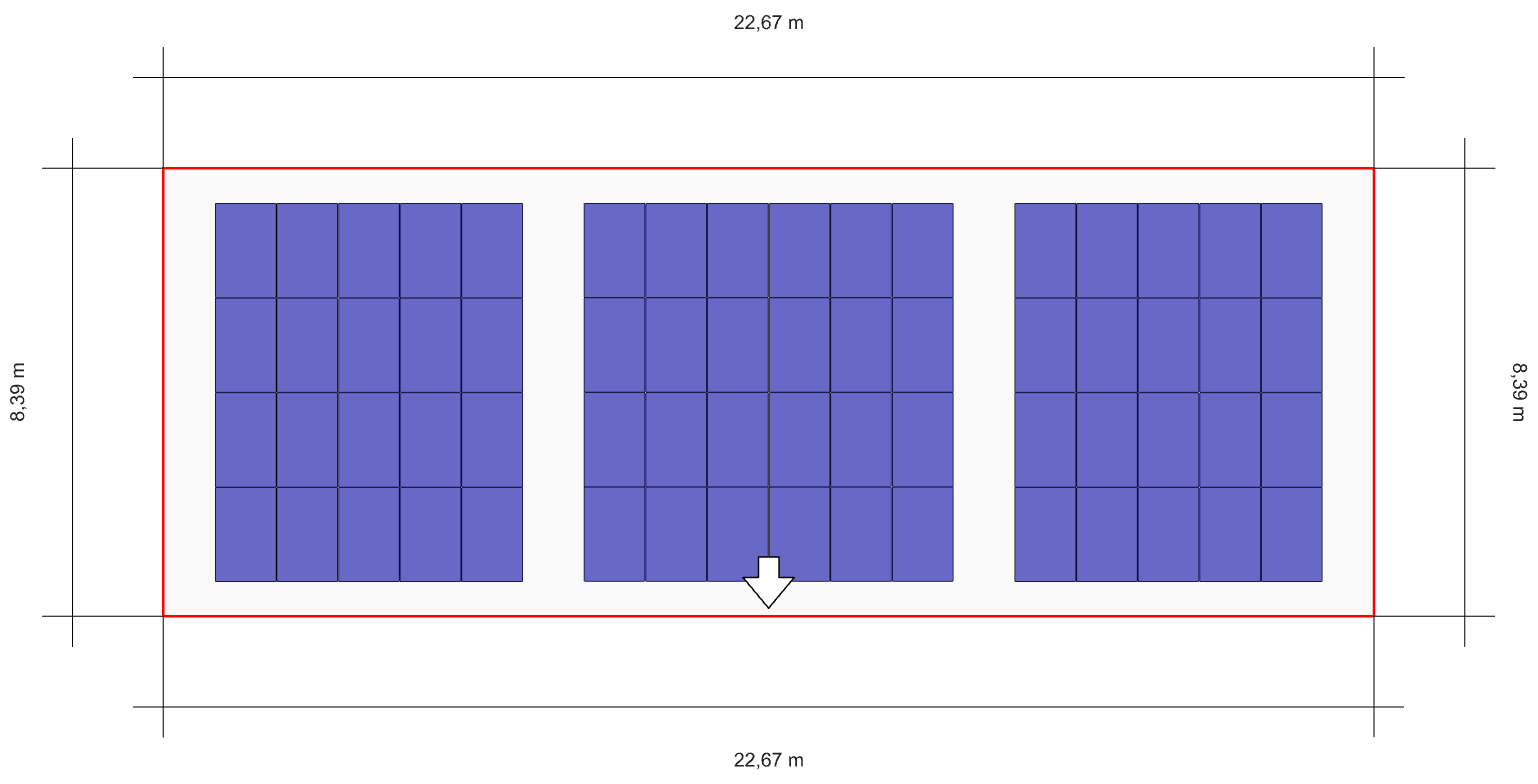

Anordnung: 2x Modulfelder: 5x4 Module + 1x Modulfeld 6x4 Module (vertikal montiert - siehe Modulbelegungsplan)
| Dachart: | Schrägdach |
|---|---|
| Dacheindeckung: | Trapezblech |
| Größe: | 30 kWp |
| Module: | JA Solar |
| Wechselrichter: | Kostal |
| Zelltyp: | Mono |
