Schletter SlatePlan

Schletter SlatePlan für das Schieferdach oder Schindeldach - Kombinationsmöglichkeiten mit Stockschrauben

• Produkt zur Anbindung von Stockschrauben an Schindeleindeckung
• Zuverlässige und einfache Montage
• Einsatz hochwertiger Werkstoffe (Edelstahl 1.4301 und EPDM)
• Geeignet für dachparallele Anwendungen und Aufständerungen in Verbindung mit Stockschrauben
• Direkte und damit feste Verbindung mit der Dachunterkonstruktion

Schletter SlatePlan kann auf Dächern mit Schindeldeckung, z.B. aus Bitumen, Faserzement oder Schiefer zur Anbindung von Stockschrauben-Systemen für Solar-Anlagen eingesetzt werden. SlatePlan wird in eine bestehende Schindeldeckung eingebunden, um die Durchdringung der Stockschraube in der Eindeckung abzudichten. Ein unterseitig aufgebrachter Dichtring verhindert auch ein seitliches Eindringen von Wasser in die Durchdringung. SlatePlan wird zusammen mit der Stockschraube in der tragenden Holzunterkonstruktion fest verankert. Folglich ergibt sich ein geringer Montageaufwand kombiniert mit einem optimalen Abdichtungsergebnis.

Nach Prüfung der Dacheignung ist für die Auslegung der richtigen SlatePlan-Variante vor allem die Überdeckungshöhe zu beachten.

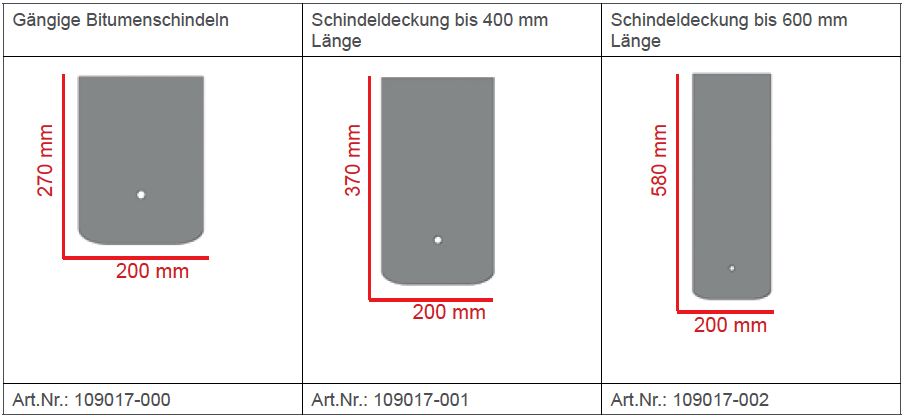

Hierfür stehen drei Produktvarianten zur Verfügung, die auf verschiedene Auslegungsfälle abgestimmt sind. Die Länge des Dichtungsblechs wird dadurch bestimmt, wie weit SlatePlan zwischen den Dachschindeln eingeschoben werden kann. Die Eignung der jeweiligen Ausführungsform ist bauseits zu prüfen

Die Stockschrauben sind nicht im Lieferumfang enthalten.

Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt
und dem Gesamtkatalog unten zum Download.

Bitte fragen Sie uns an!
Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
