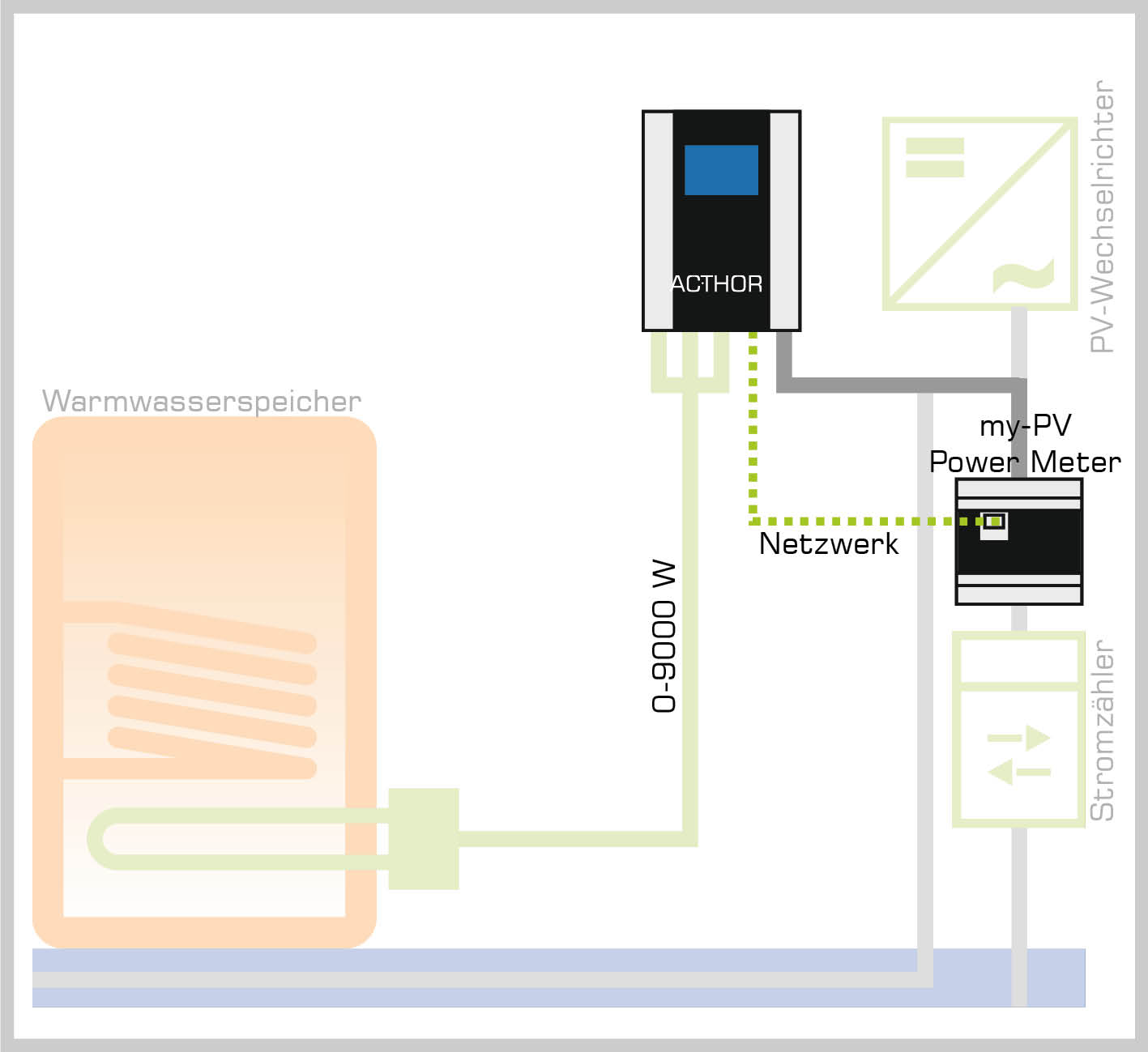

my-PV AC-THOR 9s - 3-phasiger, stufenloser PV-Manager für bis zu 9 kW - AC•THOR 9s ist ein 0 - 9 kW stufenlos geregelter Photovoltaik Power-Manager für Warmwasser, elektrische Wärmequellen und optional Heizung
Einfach & effizient: Der AC•THOR 9s steuert bis zu 3 elektrische Wärmequellen und sorgt für Komfort - je nach Verfügbarkeit von PV-Energie und Wärmebedarf. Und das sowohl für Warmwasser, als auch für Raumheizung. In einem Wohngebäude, das wärmetechnisch nach heutigem Standard errichtet oder saniert ist, ersetzt der AC•THOR 9s die konventionelle, wassergeführte Haustechnik. Fehlende Restenergie kann aus dem öffentlichen Stromnetz bezogen werden.
Selbstverständlich kann der AC•THOR 9s aber auch in konventionelle, wassergeführte Systeme wie beispielsweise Pufferspeicher integriert werden. Seine Flexibilität lässt keine Wünsche offen. Durch das eingebaute Touch-Display ist er ohne zusätzliche Geräte jederzeit bedienbar. Und kinderleicht zu installieren.
- Stufenlos bis 9 kW möglich

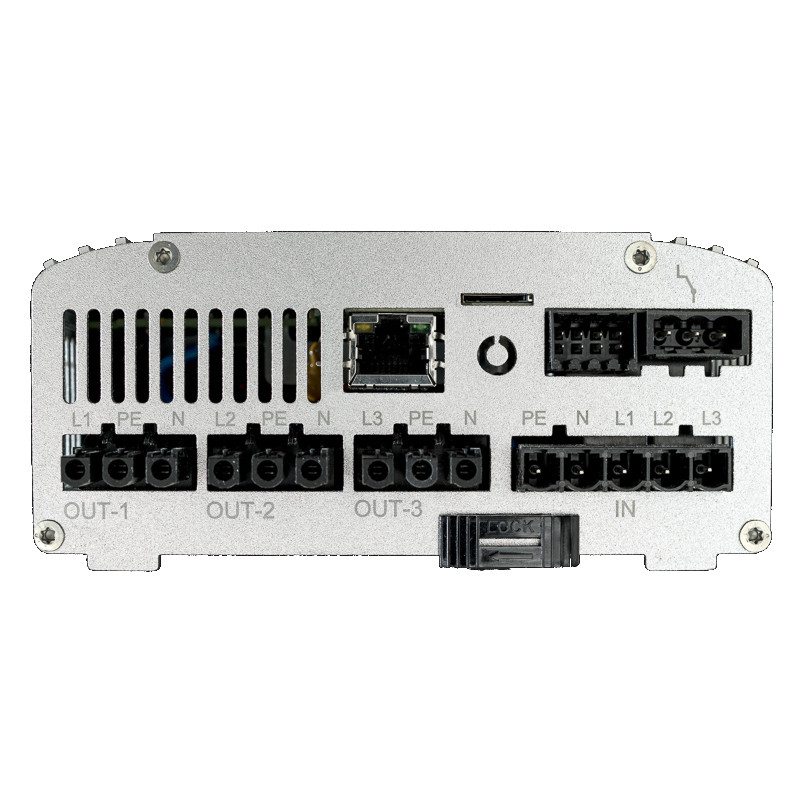

- 3 regelbare Ausgänge

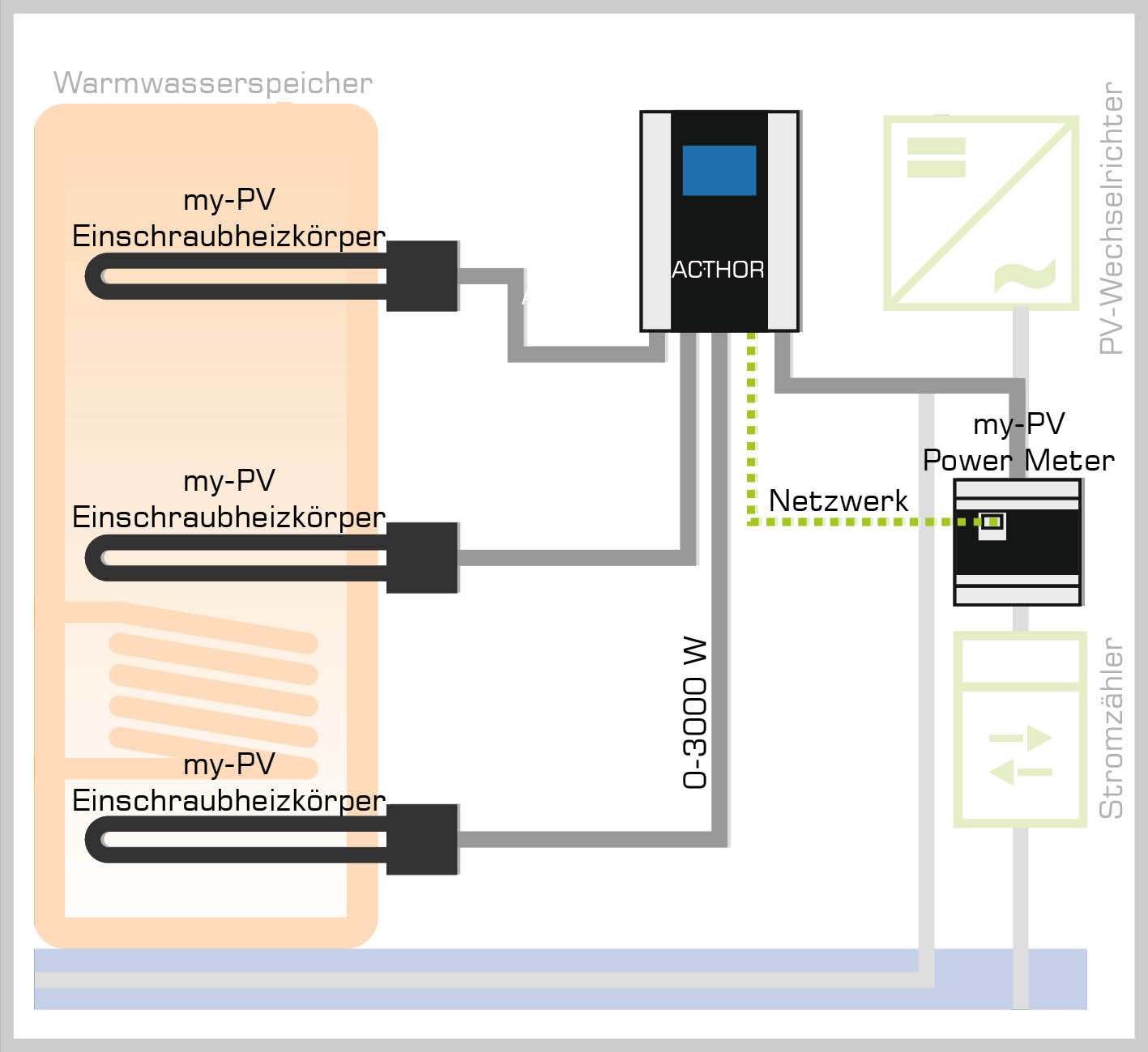

- Einfachste Schichtbeladung 3 x 3 kW
- Auch mit Wärmepumpe kombinierbar

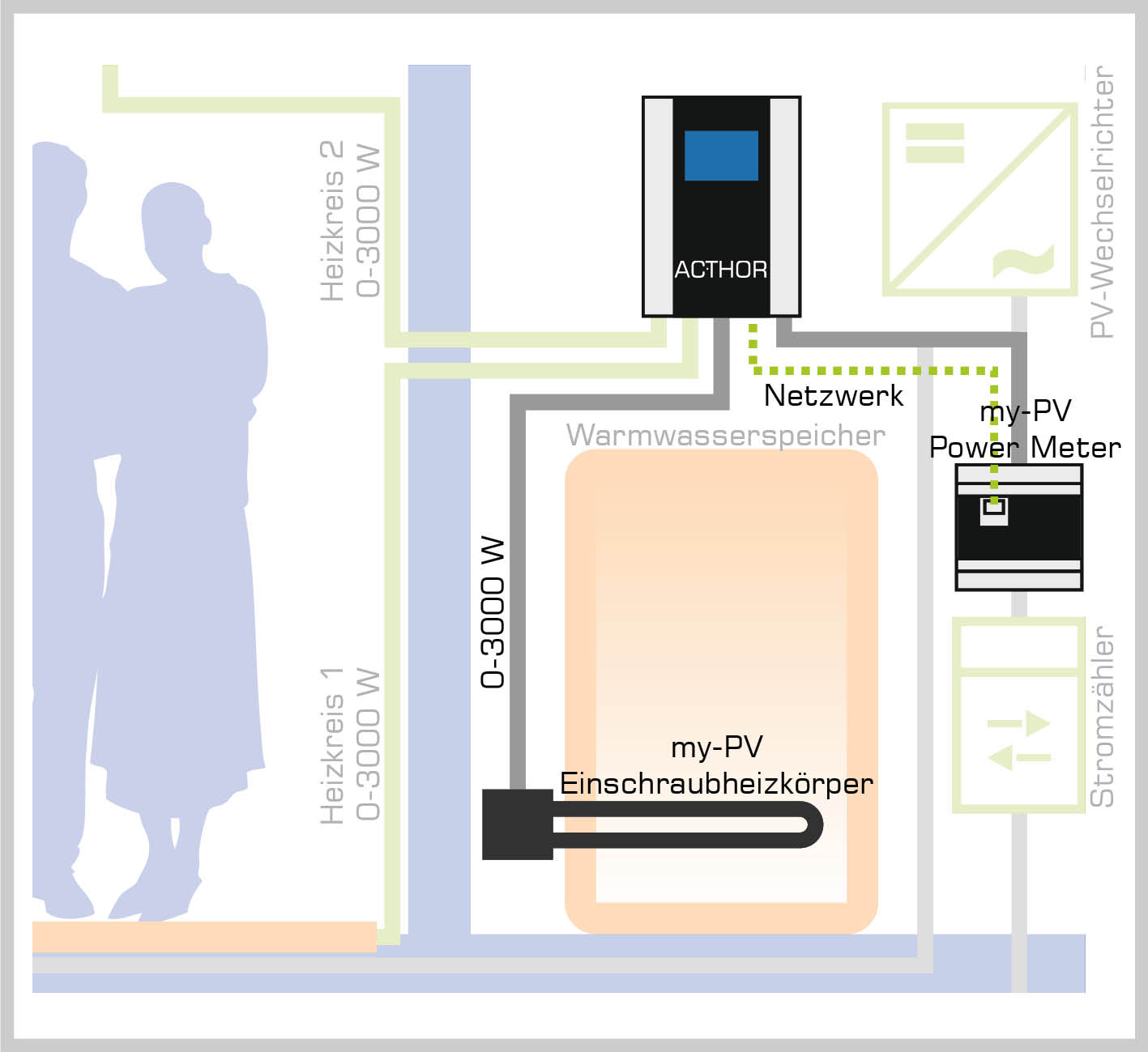

- Zweizonen-Raumheizung möglich
- Verkleinerung des Haustechnikraumes
- Systemoffen für verschiedene Wechselrichter, Batteriesysteme und SmartHomes
- Bis zu 85 % PV Eigenverbrauch auch ohne Batteriespeicher
So funktioniert der AC•THOR®
Der AC•THOR ist ein Photovoltaik-Power-Manager für Warmwasser und Heizung (optional) und regelt stufenlos elektrische Wärmequellen in Abhängigkeit von PV-Energieangebot und Wärmebedarf. Er kommuniziert über Netzwerk mit Wechselrichter, Batteriesysteme und Smart-Home Steuerungen und erhält die Information, wieviel photovoltaische Energie zur Verfügung steht. Fehlende Energie wird aus dem öffentlichen Stromnetz bezogen, der Start des Heizsystems ist nicht länger erforderlich.
AC•THOR ist besser als konventionelle Wärmeerzeuger
Bei PV-Anlagenleistungen von 5 bis 10 kWp erzielt der AC•THOR Jahresarbeitszahlen (basierend am Netzbezug) die deutlich über typischen Kennwerten liegen. Damit wird elektrische Raumheizung erstmals ökologisch und wirtschaftlich.
Mit AC•THOR verlegen Sie Kabel statt Rohre
Der AC•THOR ist die innovative Weiterentwicklung in der Photovoltaik und der neue Weg in der Haustechnik. Kabel statt Rohre, Strom statt hydraulische Systeme, einfach statt kompliziert, selbst erzeugte Energie statt Brennstoffkosten.
Weitere Informationen zum AC•THOR können Sie der Bedienungsanleitung, Datenblatt oder dem Video entnehmen.
Hersteller: | my-PV GmbH |
---|---|
Typ: | Zubehör |
- Infoblatt my-PV AC-THOR
- Montageanleitung my-PV AC-THOR 9s
- Betriebsanleitung my-PV AC-THOR 9s
- Betriebsanleitung my-PV Power-Manager
- Dokumentation my-PV AC-THOR mit Kostal
- Dokumentation my-PV AC-THOR mit LOXONE
- Dokumentation my-PV AC-THOR mit E3DC S10
- AC-THOR Verdrahtungsplan M3 - Warmwasser 6kW
- AC-THOR Verdrahtungsplan 3-phasige Heizstäbe
- Datenblatt my-PV AC-THOR 9s Warmwasser + Heizung
- Dokumentation my-PV AC-THOR mit Fronius Smart Meter
- Dokumentation my-PV AC-THOR mit SMA Sunny Home Manager
- AC•THOR Ansteuerung durch Wechselrichter oder Batteriemanagement
Anmelden
13. September 2021 13:12
Perfekt
Nach einer langen Testphase von div. Alternativ-Lösungen endlich die richtige Lösung - super Regelverhalten und offen für unterschiedliche Steuerungsvarianten.
11. August 2020 15:36
So wie man es sich vorstellt
Ich habe den AC Thor mit 9KW Heizstab gekauft um meinen Pufferspeicher mit PV Überschussstrom mittels SMA HM zu betreiben. Die Installation war selbsterklärend. Ich musste lediglich die Fritzbox nach der Installation neustarten. Der Heizstab heizt mit exaktem Überschussstrom mein Brauchwasser.
Nein, der Speicher muss lediglich über einen 1 1/2 Zoll Heizpatronenanschluss verfügen. Alternativ haben viele Speicher auch einen Revisionsanschluss, in den ein im Handel verfügbarer Adapter eingesetzt werden kann.
Beim Einbau ist die Länge der Heizelemente (45 cm) zu beachten, bei der ELWA ebenso der Bereich der heizfreien Zone (9 cm ab der Dichtfläche).
Eine Schichtladung kann durch zwei ELWA Geräte im Speicher realisiert werden. Üblicherweise wird eines der Geräte im unteren Drittel und eines im oberen Drittel des Speichers installiert. Beide Geräte werden auf die gleiche, gewünschte Temperatur gestellt und kommunizieren über die DC Verkabelung miteinander.
Bei der AC ELWA 2 können in Verbindung mit dem my-PV Meter sogar bis zu elf Geräte nach Prioritäten geregelt werden. Bei der Steuerung mittels Smart Home noch viel mehr, je nach Art des Systems.
Ja! Warmwasser mit Photovoltaik erlaubt die Warmwasserbereitung mit elektrischen Warmwasserspeichern in der Wohneinheit. Und trotzdem kann mit hohen solaren Deckungsgraden von 50 bis 60 % gerechnet werden.
Das führt zu deutlichen Einsparungen im Betrieb durch die Vermeidung der thermischen Verteilverluste an den Rohrleitungen.
Bei zentraler Warmwasserversorgung müssen die Verteilungsleitungen immer auf ca. 60 °C temperiert sein, um eine Legionellenbildung zu vermeiden. Das führt zu hohen Verlusten.
Durch das Standard 1,5 Zoll Gewinde ist ELWA oder AC ELWA 2 ganz einfach in den Speicher einzuschrauben.
Das ist selbst bei befülltem Speicher möglich.
Zudem sind bei der AC ELWA 2 der Heizstab und die Elektronikeinheit bei der Auslieferung zunächst noch voneinander getrennt. Somit wird die Installation noch einfacher.
Nein, es handelt sich um ein Wechselstromgerät. Die AC ELWA 2 wird an die AC Hausinstallation angeschlossen und separat abgesichert. Aus dieser entnimmt sie aber nur soviel Leistung, wie gerade als Überschuss zur Verfügung steht und eingespeist werden würde.
Da kein Eingriff in die Komponenten der Photovoltaikanlage erfolgt, ist eine Kombination mit allen handelsüblichen netzgekoppelten PV-Anlagen möglich.
Das hängt in erster Linie von der Solarstrahlung ab, aber auch von der Wärme, die während des Aufheizens durch Warmwasserentnahme oder durch die Heizung aus dem Speicher entnommen wird.
Trotzdem kann eine theoretische Betrachtung unter der Annahme konstanter Bedingungen gemacht werden. Um 1 Liter Wasser um 1 Grad zu erwärmen, ist eine Energiemenge von 1,16 Wh erforderlich. So würde beispielsweise ein Speicher mit 300 l von 10 °C auf 60 °C aufgeheizt, 17,4 kWh Energie speichern können. Diese Energie im Speicher unterzubringen würde mit konstanten 2 kW Heizleistung ca. 8,5 Stunden dauern. Für eine praktikablere, ganzjährige Betrachtung des Systems empfiehlt sich ein Check.
