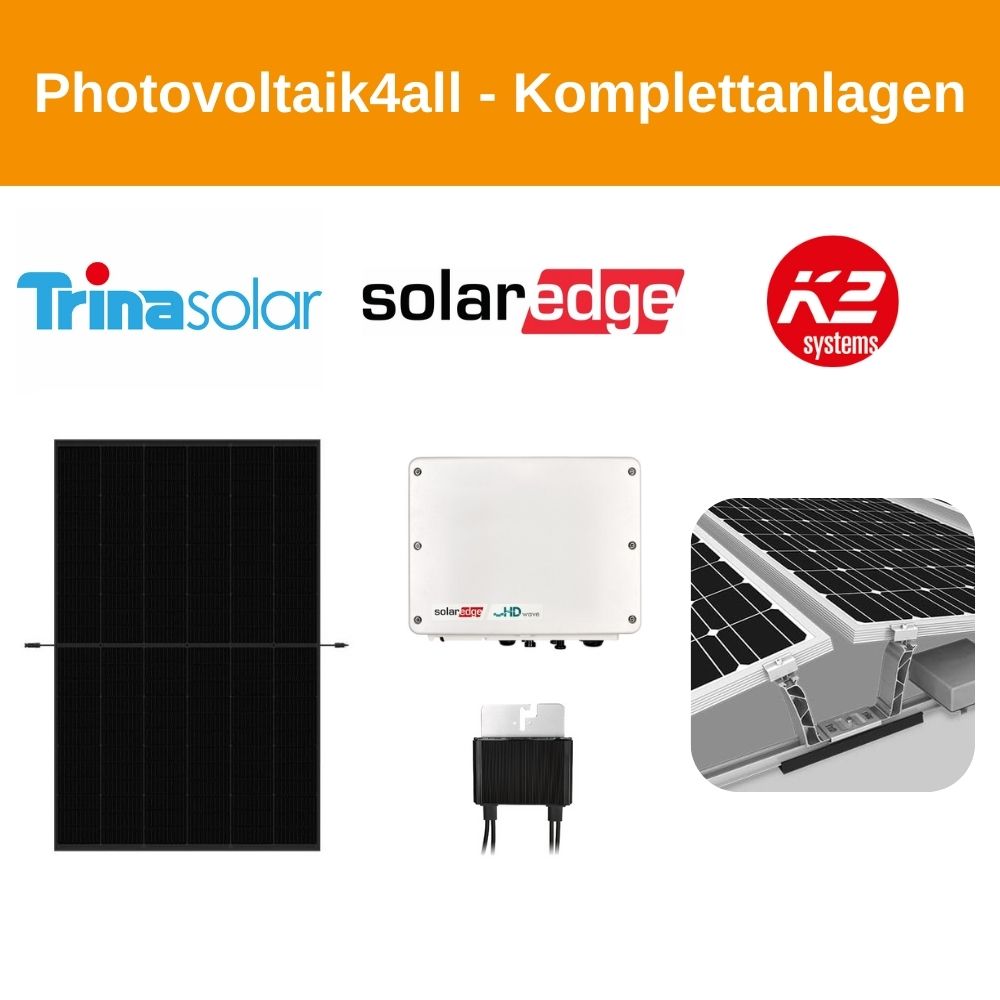

3,2 kWp PV-Anlage für Garage Flachdach Ost-West Aufständerung

Trina Vertex TSM-410DE09R.05 410 Wp BFR - 410 Watt Fullblack Ultra-Hochleistungs-Modul, Trina Vertex-Technologie mit 210-mm-Halbzellen leitet eine neue Ära ein.

Trina Vertex 210R - Das Ugrade der Vertrex S Serie basiert auf der hochmodernen Technologie der Vertex-Plattform.

Mit einer Leistungssteigerung von 30 W und einem Wirkungsgrad von 21,8 % kann das verbesserte Vertex S 430 W-Modul (verglichen mit dem Trina Vertex S 400 der ersten Generation) mehr Energie kostengünstiger erzeugen, was den außergewöhnlichen Wert des Systems unter Beweis stellt und seine Erfolgsgeschichte auf dem internationalen Wohnungsmarkt fortsetzt. Dieses Modul kann die installierte Kapazität im Vergleich zur Vorgängerversion um 5-7 % steigern, um den wachsenden Strombedarf vollständig zu decken. In Bezug auf die Logistikkosten hat jeder Container mit 430-W-Vertex-S-Modulen eine Leistung von 402 kW, 18,7 kW mehr als vergleichbare Module auf dem Markt, wodurch die CO2-Emissionen um 5-8 % reduziert werden. Das Modul ist perfekt darauf ausgelegt, die spezifischen Anforderungen für Aufdachanwendungen zu erfüllen, etwa Leistung, Wirkungsgrad, Größe, Gewicht, Optik, mechanische Belastbarkeit und Zuverlässigkeit. Dieses Modul bietet die beste Balance aus Leistung, Größe und Gewicht.

Kleine Maße, große Leistung

Ein ausführliches Datenblatt Trina Vertex steht unten zum Download bereit

SolarEdge SE2200H SetApp - 1-phasiger 2,2 kW (max. 3,4 kWp DC-Modulleistung) Wechselrichter für den Betrieb mit SolarEdge Leistungsoptimierern, jetzt mit Inbetriebnahme direkt von Ihrem Smartphone aus mit der SolarEdge SetApp

• speziell auf den Betrieb mit SolarEdge Leistungsoptimierern ausgelegt
• 99 % gewichteter Wirkungsgrad (33 – 50 % weniger Verluste als marktüblich)
• klein, leicht und einfach zu installieren
• Überdimensionierung von bis zu 155 % zulässig
• herausragende Zuverlässigkeit dank geringerer Wärmeentwicklung
• Erweiterte Sicherheitsfunktionen, einschließlich integriertem Lichtbogenschutz
• Schnelle und einfache Inbetriebnahme der Wechselrichter direkt von Ihrem Smartphone aus mit der SolarEdge SetApp
• Standardgarantie von 12 Jahren (kann auf 20 oder 25 Jahre verlängert werden)
• integrierter Überwachungsempfänger auf Modulebene
• Internetkommunikation über Ethernet oder drahtlose Verbindung (per WLAN, ZigBee® oder Mobilfunk-Module)
• Steuerung von PV-Produktion, Batteriespeicher und intelligenten Energieprodukten
• IP65 – Installation im Innen- und Außenbereich möglich

25 Jahre Garantie auf Leistungsoptimierer, 12 Jahre Standardgarantie auf PV-Wechselrichter und damit 7 Jahre länger als bei klassischen Wechselrichtern

Ein Datenblatt des SolarEdge Wechselrichter finden Sie unten auf dieser Seite zum Download

K2 Systems D-Dome 6.10 - neues Aufständerungssystem für Flachdachanlagen (10 Grad Modulneigung, Ost-West-Aufständerung), schnellere Installation durch vormontierte Komponenten

Vorteile des Dome 6.10 Montagesystem:

• Zu 80% vormontiert und dank verbesserter Komponenten 70% schneller zu installieren
• Deutliches ballast- und komponentenoptimiertes System aufgrund von besserem Reibbeiwert des schubweichen Auflage-Pads
• Die praktische Abstandslehre Dome Speed Spacer sorgt für zeitsparende Ausrichtung der Schienen
• Sichere Verankerung mit Festanbindung bei Dächern ≤ 5 Grad und geringen Lastreserven

Anwendungsbereich:

• Flachdächer ≤ 5° mit Folien- oder Bitumeneindeckung, auf Beton, Kies- oder Gründächern
• Befestigungsart/Dachanbindung: Ballastiert; keine Dachdurchdringung bei Neigung ≤ 3 Grad, mit Festanbindung Dome FixPro Set: > 3°
• Es ist eine thermische Trennung nach max. 16 m
• Ein Mindestabstand zum Dachrand von 60 cm ist einzuhalten.
• Zulässige Modulmaße (LxBxH): 1448-2390 x 950-1170, Modulrahmenhöhe 30-50 mm

Material

• Peak, SD, Montageschiene, MidPlate, EndPlate, Connector, Porter, MiniClamps: Aluminium EN AW-6063 T66 und AW-6082 T6
• Mat S Schutzmatte: EPDM
• Windbreaker: Magnelis / Kleinteile: Edelstahl (1.4301) A2-70

Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Produktblatt, der Montageanleitung und dem Gesamtkatalog unten zum Download.

Hinweis: Die statische Auslegung der Montagesysteme sind für Windlastzone 2 und Schneelastzone 2 erstellt worden. Gerne erstellen wir für Ihren Standort nach Bestellung eine statische Auflastberechnung kostenfrei. Der endgültige Preis ergibt sich aus der ermittelten Stückliste und kann ggf. von dem Preis in Onlineshop abweichen.

Bitte fragen Sie uns an!
Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
