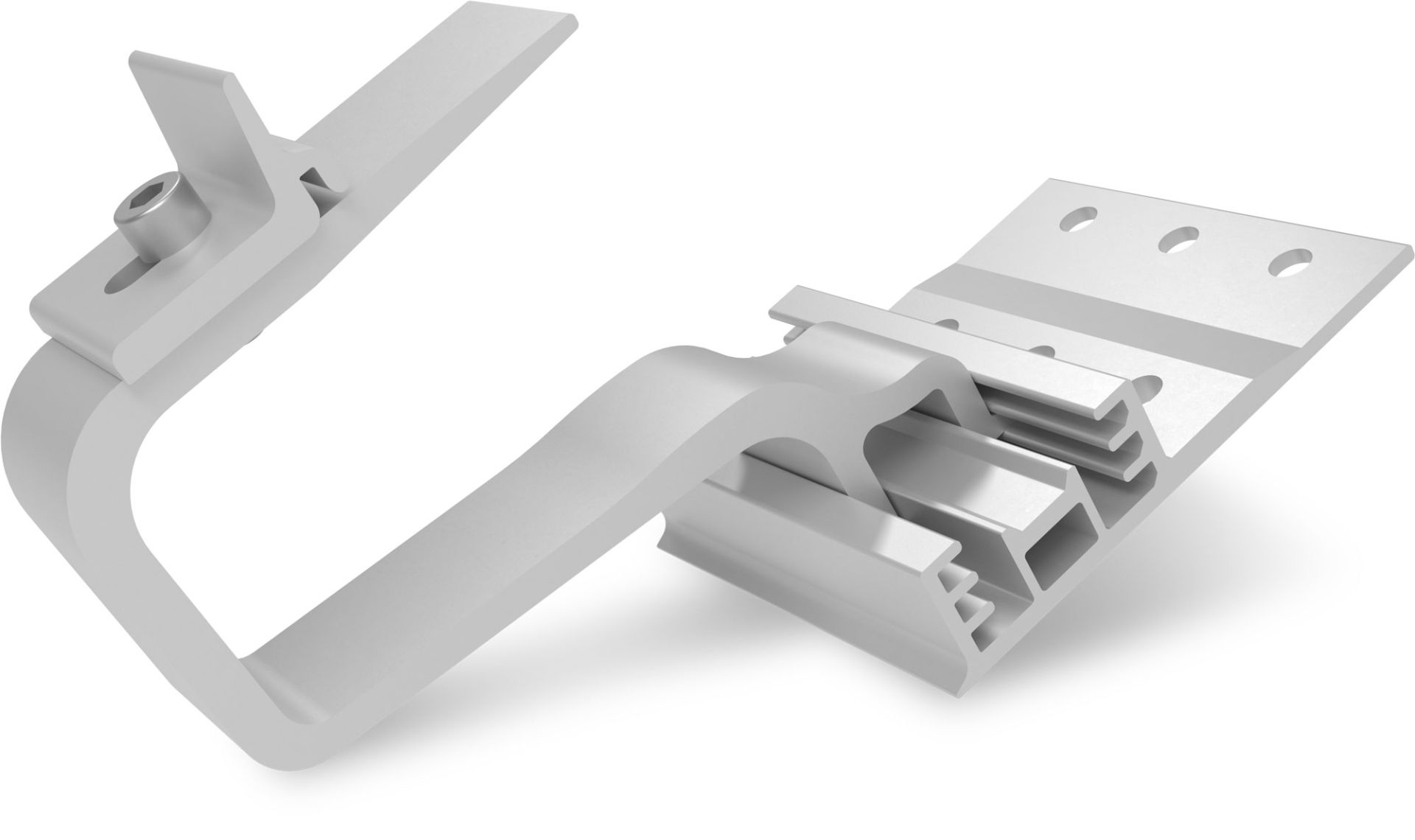

Schletter Dachhaken Rapid2+ Pro 45 für PV-Montagesysteme auf Ziegeldächern

Der Schletter Dachhaken Rapid2+ Pro 45 dient zur Befestigung von Photovoltaik-Montageschienen auf Schrägdächern mit Dachziegeln und Dachlattung. Die Ausführung besitzt eine feste Schenkelhöhe von 45 mm und eignet sich für zahlreiche typische Ziegeldachkonstruktionen.

Der geschweißte Dachhaken besteht aus robustem Edelstahl und wird mit einem vormontierten, drehbaren Rapid-Multiadapter geliefert. Durch Drehen des Adapters lässt sich der Dachhaken sowohl mit Schletter Classic-Profilen als auch mit den aktuellen Schletter ProLine-Profilen kombinieren.

Die belastbare Konstruktion und die optimierte Hakengeometrie ermöglichen eine sichere Befestigung der PV-Unterkonstruktion. Nach der Einstufung von Schletter eignet sich der Rapid2+ Pro 45 für mäßige bis mittlere Schnee- und Windlasten. Die erforderliche Anzahl und Anordnung der Dachhaken muss projektspezifisch anhand der örtlichen Lasten, des Gebäudes und der Dachkonstruktion ermittelt werden.

Produktvorteile

• Feste Schenkelhöhe von 45 mm
• Für Schrägdächer mit Dachziegeln geeignet
• Geschweißte Ausführung aus Edelstahl
• Vormontierter, drehbarer Rapid-Multiadapter
• Kompatibel mit Schletter Classic- und ProLine-Profilen
• Optimierte Geometrie zur Verringerung des Risikos von Ziegelbruch
• Planung und statische Bemessung über den Schletter Configurator möglich
• 25 Jahre Herstellergarantie gemäß den Schletter-Garantiebedingungen

Kompatibilität mit Schletter-Montageprofilen

Der vormontierte Rapid-Aufsatz kann durch Drehen an das jeweils verwendete Schletter-Profil angepasst werden. Dadurch ist der Dachhaken mit folgenden Profilsystemen kompatibel:

• Schletter Classic-Profile
• Schletter ProLine-Profile

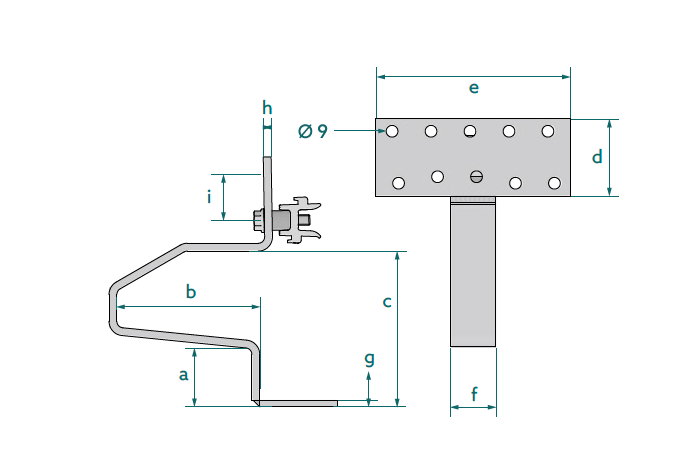

Technische Daten

Planung und Montage

Die Auswahl, Anzahl und Positionierung der Dachhaken muss entsprechend der Dachkonstruktion sowie der am Standort auftretenden Schnee- und Windlasten erfolgen. Die statische Bemessung des Montagesystems kann mit dem Schletter Configurator auf Grundlage der geltenden Eurocodes und der entsprechenden nationalen Anhänge durchgeführt werden. Der Nachweis der Tragfähigkeit des Gebäudes, der Dachkonstruktion und der Dacheindeckung ist nicht Bestandteil der Systemstatik und muss bauseits erfolgen. Befestigungsschrauben zur Montage des Dachhakens auf dem Sparren sind separat entsprechend dem vorhandenen Dachaufbau auszuwählen.

Lieferumfang

• 1 × Schletter Dachhaken Rapid2+ Pro 45
• Vormontierter Rapid-Multiadapter

Befestigungsschrauben und Montageschienen sind nicht im Lieferumfang enthalten.
