SolarEdge Home Backup Interface 3P – dreiphasiges Backup Interface für SolarEdge Home Hub und Nexis

Das SolarEdge Home Backup Interface 3P ist die zentrale Umschalteinrichtung für dreiphasige SolarEdge Backup-Systeme in Europa. Es ermöglicht in Kombination mit einem kompatiblen SolarEdge Home Hub Wechselrichter oder SolarEdge Nexis Wechselrichter sowie einer passenden SolarEdge Batterie die automatische Ersatzstromversorgung bei Netzunterbrechung. Im Fehlerfall trennt das Backup Interface das Hausnetz automatisch vom öffentlichen Stromnetz und ermöglicht die Versorgung ausgewählter Verbraucher oder – je nach Systemauslegung – des gesamten Hauses über PV-Anlage und Batteriespeicher. Gleichzeitig wird verhindert, dass bei Netzausfall weiterhin Energie in das öffentliche Netz eingespeist wird.

Das Gerät überwacht den Netzstatus und führt bei einem Netzausfall die erforderliche Netztrennung aus. Die Umschaltung erfolgt laut Hersteller innerhalb von weniger als 3 Sekunden. Danach können die dafür vorgesehenen Verbraucher über das SolarEdge System weiter versorgt werden. Damit eignet sich das Backup Interface für PV-Anlagen, bei denen neben der Eigenverbrauchsoptimierung auch eine erhöhte Versorgungssicherheit gewünscht ist – zum Beispiel für Haushalte mit Kühlgeräten, IT-Infrastruktur, Beleuchtung, Steuerungstechnik, Wärmepumpe oder anderen priorisierten Verbrauchern.

Kompatibel mit SolarEdge Home Hub und SolarEdge Nexis

Das SolarEdge Home Backup Interface 3P ist für den Einsatz mit kompatiblen SolarEdge Speicherlösungen vorgesehen. Dazu zählen insbesondere:

• SolarEdge Home Hub Wechselrichter
• SolarEdge Nexis Wechselrichter
• SolarEdge Home Batterie-Systeme
• SolarEdge Nexis Speichersysteme

Dadurch kann das Backup Interface sowohl in bestehenden SolarEdge Home Hub Speicherlösungen als auch in neuen SolarEdge Nexis Systemen eingesetzt werden. Die konkrete Kompatibilität ist abhängig von Wechselrichtervariante, Batterie, Firmwarestand und Systemtopologie.

Versorgung des gesamten Hauses oder ausgewählter Verbraucher

Mit dem SolarEdge Home Backup Interface kann je nach Anlagenkonzept entweder das gesamte Haus oder ein definierter Ersatzstrombereich versorgt werden. Die konkrete Auslegung hängt unter anderem von der verfügbaren Wechselrichterleistung, der Batteriekapazität, dem Ladezustand der Batterie und der Verbraucherstruktur im Gebäude ab.

Besonders bei leistungsstarken Verbrauchern wie Wärmepumpe, Wallbox, Elektroheizung oder Durchlauferhitzer sollte geprüft werden, ob diese im Backup-Betrieb sinnvoll eingebunden werden können. In vielen Fällen ist es zweckmäßig, kritische Verbraucher gezielt zu priorisieren.

Integrierter Energiezähler für Bezug und Einspeisung

Im SolarEdge Home Backup Interface ist ein Energiezähler für Bezug und Einspeisung integriert. Laut Datenblatt beträgt die Messgenauigkeit 1,25 %. Dadurch kann das Backup Interface neben der Umschaltfunktion auch Messdaten für das Energiemanagement bereitstellen. Die Kommunikation erfolgt über RS485. Dies vereinfacht die Systemintegration und reduziert den Bedarf an zusätzlichen externen Komponenten.

Dreiphasige Netztrennung mit Neutralleiter

Für den Ersatzstrombetrieb sieht SolarEdge eine Trennung von 3 Phasen plus Neutralleiter vom externen Versorgungsnetz vor. Zusätzlich ist eine PE-zu-N-Verbindung im internen Netz auswählbar. Das Backup Interface unterstützt laut Datenblatt die Netzformen TT, TN-S und TN-C-S. Für abweichende Netz- oder Systemtopologien sollte die Auslegung mit SolarEdge beziehungsweise dem zuständigen Fachbetrieb abgestimmt werden.

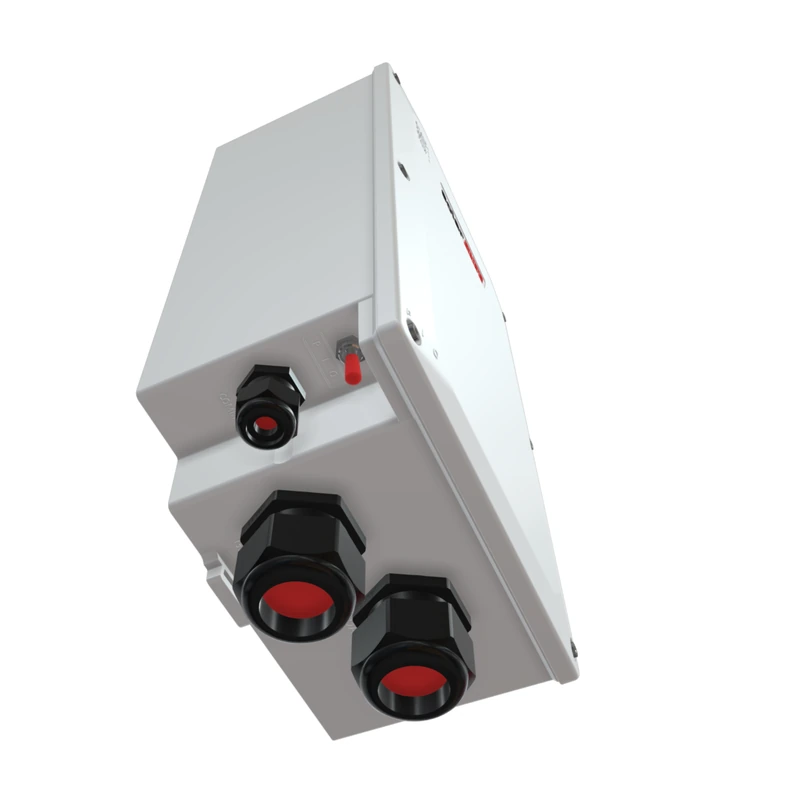

Robuste Ausführung für Innen- und Außenmontage

Das SolarEdge Home Backup Interface besitzt die Schutzart IP65 und ist damit für robuste Installationsumgebungen geeignet. Der zulässige Betriebstemperaturbereich liegt laut Datenblatt bei -40 °C bis +50 °C. Mit kompakten Abmessungen von 238 × 390 × 147 mm und einem Gewicht von unter 5 kg lässt sich das Gerät platzsparend in der Nähe von Wechselrichter, Hausverteilung oder Netzanschlusspunkt installieren.

Vorteile des SolarEdge Home Backup Interface 3P

• Automatische Ersatzstromversorgung bei Netzunterbrechung
• Dreiphasige Ausführung für europäische Installationen
• Kompatibel mit SolarEdge Home Hub und SolarEdge Nexis Wechselrichtern
• Versorgung des gesamten Hauses oder ausgewählter Verbraucher möglich
• Integrierter Energiezähler für Bezug und Einspeisung
• Netztrennung von 3 Phasen plus Neutralleiter
• Unterstützung der Netzformen TT, TN-S und TN-C-S
• Kommunikation über RS485
• Schutzart IP65
• Für Innen- und Außenbereiche geeignet
• Umschaltung bei Netztrennung in weniger als 3 Sekunden

Technische Daten

Einsatzbereiche

Das SolarEdge Home Backup Interface 3P eignet sich für dreiphasige SolarEdge Speicheranlagen, bei denen eine automatische Ersatzstromfunktion realisiert werden soll. Es ist insbesondere für SolarEdge Home Hub Systeme und SolarEdge Nexis Speichersysteme geeignet.

• Dreiphasige SolarEdge Home Speicheranlagen
• SolarEdge Home Hub Systeme mit Batterie
• SolarEdge Nexis Speichersysteme
• PV-Anlagen mit automatischer Ersatzstromfunktion
• Einfamilienhäuser mit priorisierten Backup-Verbrauchern
• Installationen mit ganzem Haus oder separatem Ersatzstrombereich

Das SolarEdge Home Backup Interface 3P ist die passende Systemkomponente für dreiphasige SolarEdge Ersatzstromlösungen mit SolarEdge Home Hub oder SolarEdge Nexis Wechselrichter. Es übernimmt die automatische Netztrennung, ermöglicht die Versorgung des gesamten Hauses oder ausgewählter Verbraucher und integriert zusätzlich einen Energiezähler für Bezug und Einspeisung. Damit ist das Backup Interface die zentrale Schalt- und Messkomponente für SolarEdge Speicheranlagen, bei denen neben Eigenverbrauchsoptimierung auch eine zuverlässige Ersatzstromversorgung realisiert werden soll.
