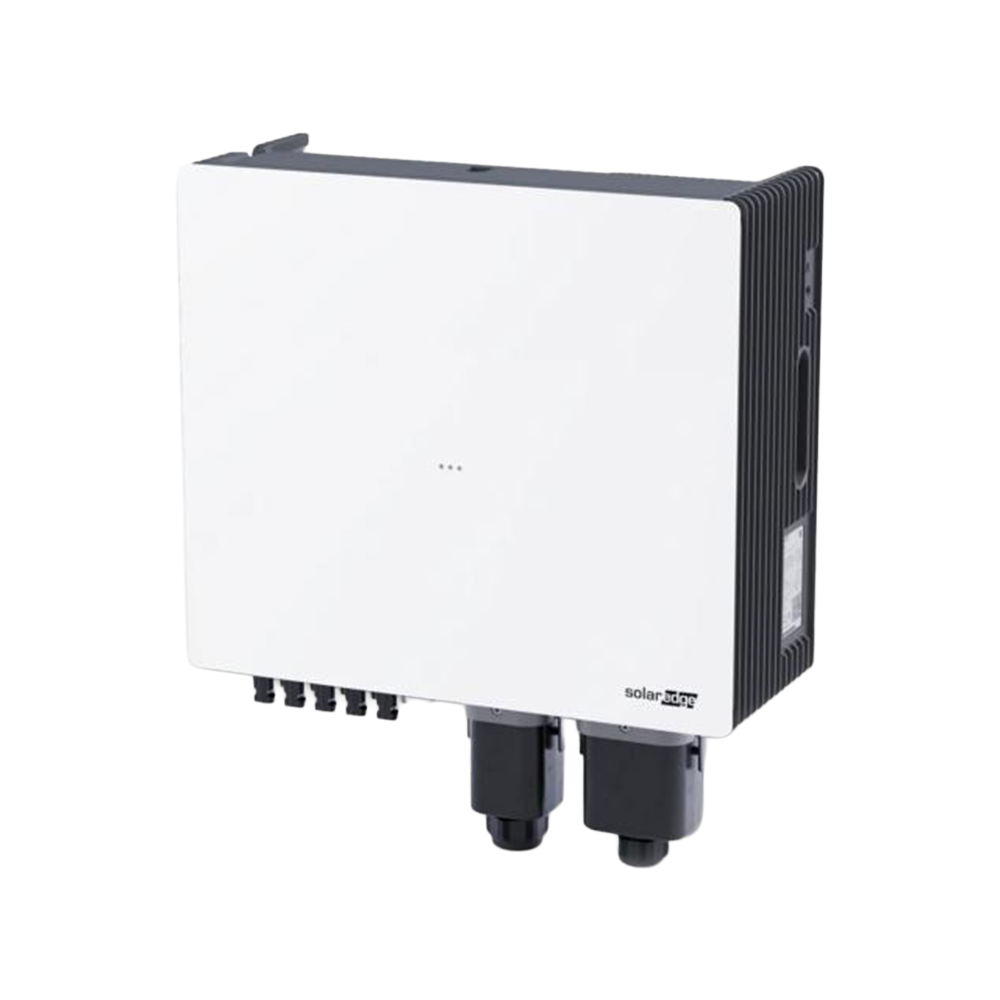

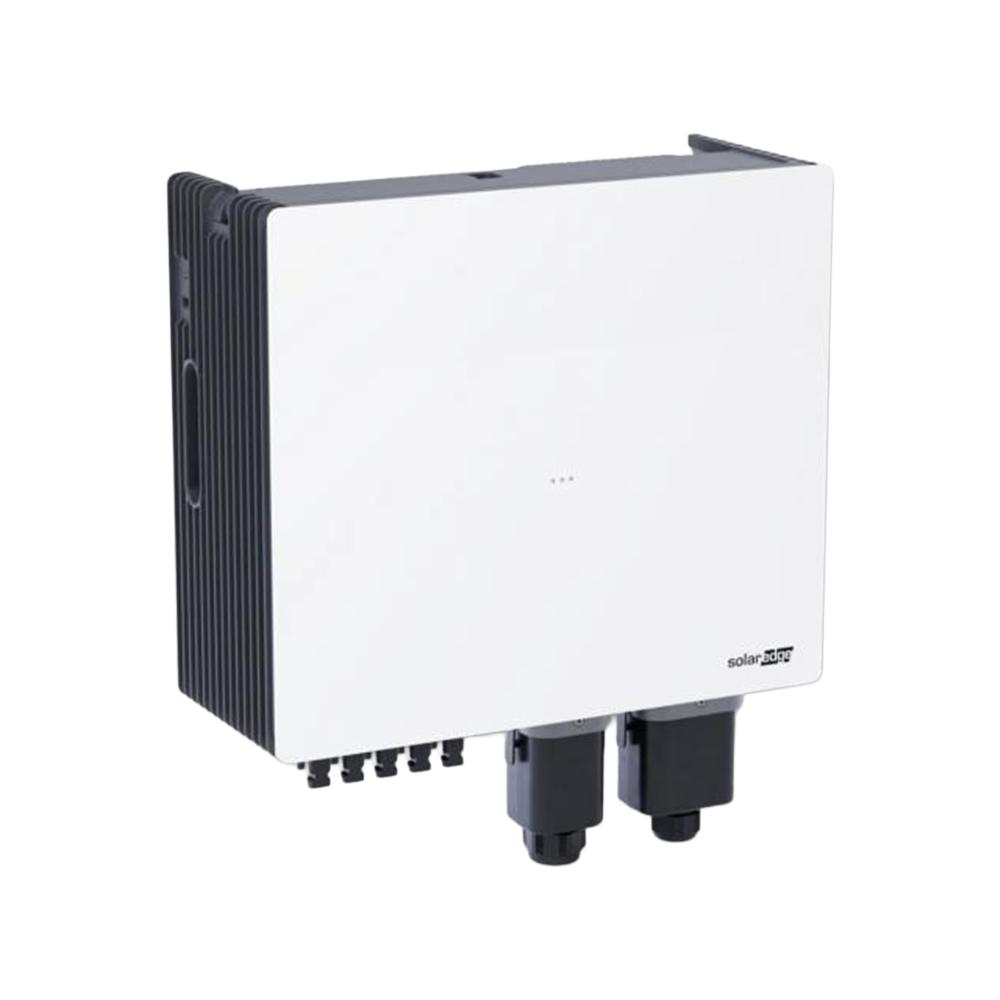

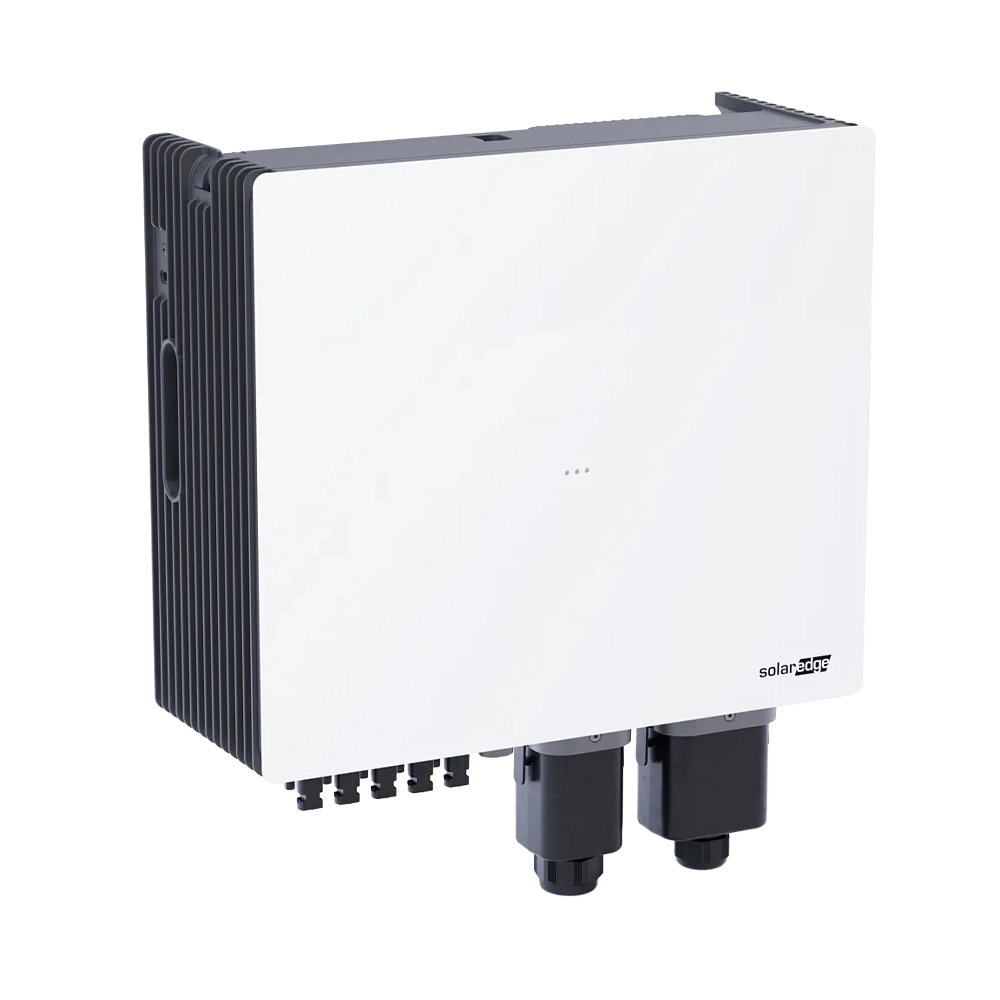

SolarEdge Nexis NX20K (8-20 kW)
Produktinformationen "SolarEdge Nexis NX20K (8-20 kW)"

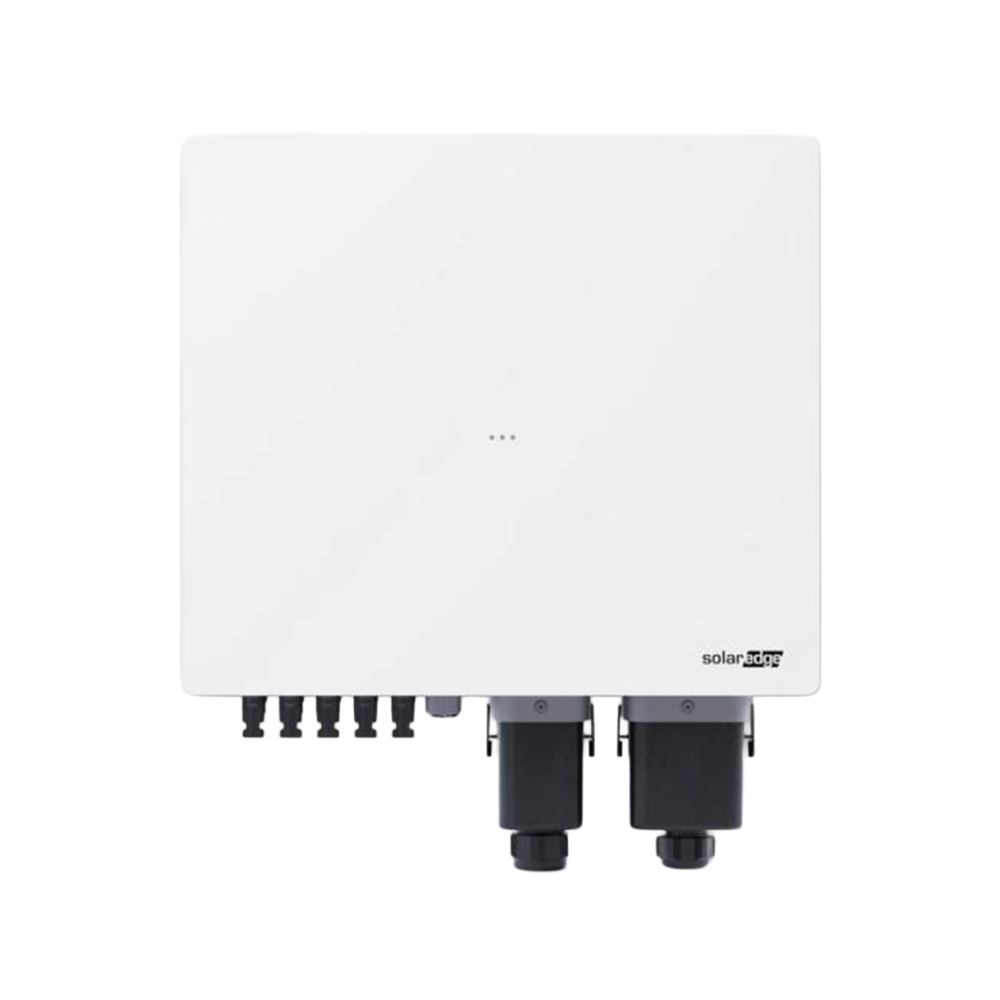

Der neue Hybrid-Wechselrichter von SolarEdge mit einem Multi-Range-Inverter-Konzept - ein Gerät für verschiedenste Anlagegrößen. Dieses Konzept erlaubt eine AC-Nennleistung von 8,0 / 10,0 / 13,0 / 15,0 / 17,0 / 20,0 kW in einem System, was eine zukünftige Anlagenvergrößerung einfach gestaltet. Der Nexis Hybrid-Wechselrichter ist mit der neuen Nexis Hochvolt-Speicherserie sowie mit den Leistungsoptimierern der SolarEdge S-Serie oder P-Serie (nur 1:1 Leistungsoptimierer) kompatibel. Es können bis zu 4x SolarEdge Nexis Batterieeinheiten mit je 4x Nexis Battery Blocks an den Nexis Hybrid-WR angeschlossen werden.*
Produktvorteile im Überblick
- Multi-Range-Inverter Konzept: Eine AC-Nennleistung von 8,0 / 10,0 / 13,0 / 15,0 / 17,0 / 20,0 kW in einem System - individuell konfigurierbar je nach Anlagengröße - Ideal für eine spätere Anlagenvergrößerung.
- Backup-Funktion: Ersatzstromlösung dank integriertem Backup-Anschluss oder über das externe Backup-Interface möglich
- Fortschrittliche SiC-Technologie (Siliziumkarbid): Sorgt für einen hohen Wirkungsgrad bei niedrigen und hohen Leistungsstufen
- Perfekt aufeinander abgestimmtes System: Mit einem System aus einer Hand besteht die maximale Kompatibilität und der höchste Wirkungsgrad - Die Nexis-Serie mit Hybrid-Wechselrichter und passendem Nexis Battery Stack
- Einfache Inbetriebnahme: Intuitive Verkabelung ohne das vorherige Abnehmen der Abdeckung
- Zuverlässig und Sicher: 10 Jahre Herstellergarantie* und höchste Sicherheitsstandards mit Schutzklasse IP65 für die Montage im Innen- und Außenbereich
Wichtig: Der SolarEdge Nexis Wechselrichter benötigt für den Betrieb SolarEdge Leistungsoptimierer der P- oder S-Serie (nicht im Lieferumfang enthalten).
Weitere Informationen finden Sie im Tab für technische Details sowie im ausführlichen Datenblatt im Downloadbereich.
*Erforderliches FW Update für Ende 2026 erwartet.
**Es gelten die Garantiebedingungen des OEM Herstellers SolarEdge Technologies Ltd.. Garantiegeber: SolarEdge Technologies Ltd.
| Kategorie: | Hybrid Wechselrichter |
|---|
SolarEdge
SolarEdge ist ein weltweit führendes Unternehmen im Bereich intelligenter Energietechnologie. 3,7 Millionen Installationen und 130 Millionen Optimierer in mehr als 140 Ländern bis Ende 2024. Durch Nutzung erstklassiger technischer Fähigkeiten und mit einem unermüdlichen Fokus auf Innovation schafft SolarEdge intelligente Energielösungen, die unser Leben mit Energie versorgen und zukünftigen Fortschritt vorantreiben. SolarEdge hat eine intelligente Wechselrichterlösung entwickelt, die die Art und Weise verändert, wie Strom in Photovoltaiksystemen (PV) gewonnen und verwaltet wird.
Der DC-optimierte Wechselrichter von SolarEdge zielt darauf ab, die Stromerzeugung zu maximieren und gleichzeitig die Kosten der von der PV-Anlage erzeugten Energie zu senken. SolarEdge treibt die intelligente Energie weiter voran und bedient mit seinen Lösungen für PV, Speicherung, EV-Laden, Batterien und Netzdienste ein breites Spektrum an Energiemarktsegmenten.
SolarEdge Technologies Ltd
1st Hamada Street
4673335 Herzliya
Israel
Niederlassung Deutschland:
SolarEdge Technologies GmbH
Werner-Eckert-Straße 6
81829 München
Servicekontakt des Herstellers: https://www.solaredge.com/de/support
Webseite des Herstellers: https://www.solaredge.com/de/
Produktserie |
|
|---|---|
| Modellreihe | SolarEdge Nexis – Dreiphasig (NX8K / NX10K / NX13K / NX15K / NX17K / NX20K) |
| Phasenausführung | Dreiphasig |
| Unterstützte Netze | 3 / N / PE (Sternschaltung mit Neutralleiter), TT, TNS, TN-C-S |
AC-Ausgang (Netzbetrieb) |
|
| AC-Nennleistung | 8 000 – 20 000 VA (modellabhängig) |
| Maximale AC-Leistung pro Phase | 2 667 – 6 667 VA |
| AC-Ausgangsspannung (Phase-Phase) | 380 / 400 / 480 Vac |
| AC-Ausgangsspannung (Phase-Neutralleiter) | 220 / 230 / 277 Vac |
| Spannungsbereich (Phase-Neutralleiter) | 184 – 305 Vac |
| AC-Frequenz | 50 / 60 ± 5 Hz |
| Leistungsfaktorbereich (Cos Phi) | ± 0.1 to 1 |
| Fehlerstromüberwachung | 300 / 30 mA |
| Überspannungskategorie | III |
AC-Ausgang (Ersatzstrombetrieb) |
|
| Maximale AC-Leistung (230 V / 400 V) | 20 000 VA |
| Maximale AC-Leistung (277 V / 480 V) | 24 000 VA |
| Umschaltzeit bei Netzausfall | ≤ 50 ms |
| Automatische Umschaltzeit mit Backup-Interface | ≤ 3 s |
PV-Eingang |
|
| Maximale DC-Eingangsleistung (Modul STC) | 16 000 – 40 000 W (modellabhängig) |
| Eingangsspannungsbereich | 715 – 950 Vdc |
| Eingangsnennspannung | 750 Vdc |
| Maximaler Wirkungsgrad | 99,0 % |
| Europäischer Wirkungsgrad | 98,4 – 98,75 % |
| Überspannungskategorie | II |
Batterie-Eingang |
|
| Unterstützte Batterien | SolarEdge Nexis Battery |
| Maximale Anzahl Batterien pro Wechselrichter | 4 (maximal 4 Battery Blocks pro Battery Stack = maximal 16 Battery Blocks) |
| Maximale Ladeleistung | 30 000 W |
| DC-Eingangsspannungsbereich | 715 – 950 Vdc |
| Batteriekommunikation | Kabelgebunden, CAN |
Installation & Mechanik |
|
| Abmessungen (B × H × T) | 488 × 428 × 200 mm |
| Gewicht | 30,6 kg |
| Betriebstemperaturbereich | -40 bis +60 °C |
| Kühlung | Konvektionskühlung, keine externen Lüfter |
| Geräuschpegel | < 40 dBA |
| Schutzart | IP65 – für Außen- und Innenbereich |
| Installationshöhe | Max. 2 000 m über dem Meeresspiegel |
Normen & Zertifizierungen |
|
| Sicherheitsnorm | IEC 62109 |
| Netzanschlussregeln (Auszug) | VDE-AR-N 4105:2018-11, EN 50549-1, TOR Typ A, NA/EEA-NE7 |
| EMV | EN 55011, IEC 61000-6-2/-3/-11/-12 |
| Garantie | 10 Jahre |
