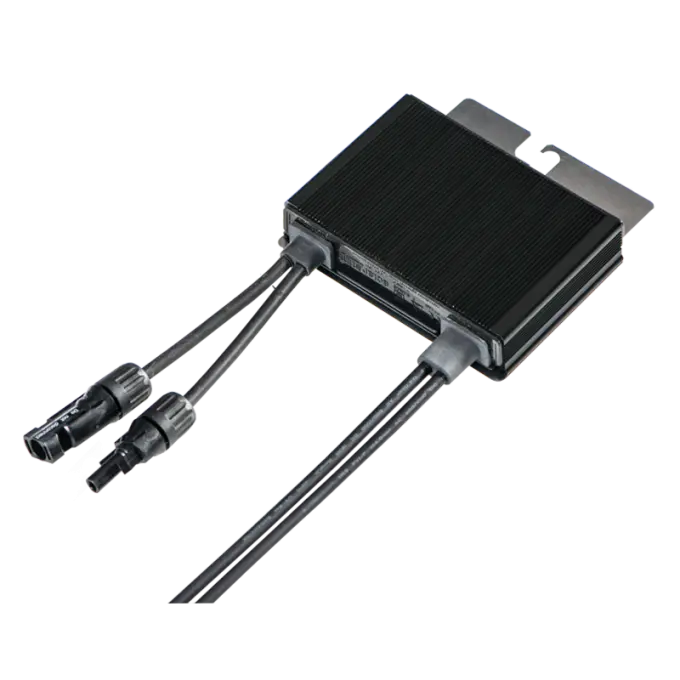

SolarEdge P404 (MC4) Leistungsoptimierer

SolarEdge Leistungsoptimierer P404-4R (P404-4RM4MRM) für den Betrieb mit SolarEdge Wechselrichtern und kurzen Stringlängen - für 60-zellige und 72-zellige Module, bei 1-phasigen Systemen mindestens 6 Module pro Strang, bei 3-phasigen Systemen mindestens 14 Module pro Strang

Eingang:

• DC-Nenneingangsleistung: 405 W
• Absolute maximale Eingangsspannung (Voc): 80 Vdc
• MPPT-Betriebsbereich: 12,5 - 80 Vdc
• Maximaler dauerhafter Eingangsstrom (Isc): 11,75 Adc
• Maximaler Wirkungsgrad: 99,5 %
• Gewichteter Wirkungsgrad: 98,8 %
• Überspannungskategorie: II

Ausgang im Betrieb (Leistungsoptimierer verbunden mit WR im Betrieb):

• Maximaler Ausgangsstrom: 15 Adc
• Maximale Ausgangsbetriebsspannung: 85 Vdc

Ausgang im Standby (Leistungsoptimierer vom WR getrennt oder WR aus):

• Sicherheitsausgangsspannung pro Leistungsoptimierer: 1 Vdc

Erfüllte Normen:

• EMC: FCC Teil 15 Klasse B, IEC61000-6-2, IEC61000-6-3
• Sicherheit: IEC-62109-1 (Sicherheitsklasse II), UL1741
• Rohs: Ja
• Brandschutz: VDE-AR-E 2100-712:2013-05

Mechanische Spezifikationen:

• Maximale Systemspannung: 1000 Vdc
• Steckverbinder modulseitig: MC4
• Ausgangssteckverbinder: MC4
• Länge des Ausgangskabels: 1,2 m
• Betriebstemperaturbereich: -40 - +85 °C
• Schutzklasse: IP68
• Relative Luftfeuchtigkeit: 0 - 100 %
• Abmessungen: 129 x 89 x 42,5
• Gewicht: 0,775 kg

Ein Datenblatt des SolarEdge Leistungsoptimierers finden Sie unten auf dieser Seite zum Download

Ihre SolarEdge PV-Anlage

Der SolarEdge Add-On Leistungsoptimierer kann einfach und unkompliziert an nahezu jedes kristalline Modul angeschlossen werden.

SolarEdge optimiert den Ablauf des gesamten PV-Energiegewinnungsprozesses. Durch Leistungsoptimierung auf Modulebene liefert jedes einzelne Modul im SolarEdge-System stets seinen Maximalertrag (MPP). Die konstant gehaltene Stringspannung ermöglicht eine flexiblere Anlagengestaltung sowie die uneingeschränkte Nutzung der gesamten Dachfläche. PV-Überwachung auf Modulebene sorgt für punktgenaue Fehlererkennung per Ferndiagnose.

Das Ergebnis: ein erhöhter Ertrag an sauberer Energie zu einem geringen Preis pro Watt und maximale Rendite für Anlagenbesitzer und -betreiber.

Vorteile von SolarEdge:

Maximaler Energieertrag (bis zu 25% mehr Leistung)

• Leistungsstärkeres Maximum Power Point Tracking (MPPT)
• Kein Ertragsverlust durch Teilabschattung oder teilweise suboptimale Ausrichtung der Module
• Kein Ertragsverlust durch Leistungsabweichung zwischen Modulen (Mismatch)
• Kein Ertragsverlust durch Unterspannung oder Überspannung

Flexible Anlagenauslegung, einfache und schnelle Installation

• Im Gegensatz zu traditionellen Solaranlagen erlaubt das SolarEdge-System vollkommene Flexibilität in der Auslegung
• Unkompliziertes Anlagendesign durch den Anschluss von Strings ungleicher

Länge an einen zentralen PV-Wechselrichter

• Auch Anlagen auf verwinkelten Dächern mit mehreren Ebenen können mit einem Ein-String-Wechselrichter ausgelegt werden
• Zwischen 15% und 25% weniger Zeit- und Kostenaufwand für die Installation

Echtzeitüberwachung und Fehlerdiagnose auf Modulebene

• Die Echtzeitüberwachung ermöglicht eine effiziente Fehlerdiagnose und Wartung der solar PV-Anlage
• Das modulbasierte Überwachungssystem ermittelt fortlaufend Daten zur Modulleistung
• Automatische Fehlermeldung dank Datenanalysesoftware
• Kommunikation der Daten an das Monitoring Portal erfolgt über bestehende DC-Leitungen, daher sind keine zusätzlichen Kabel nötig
• Auch der Datenlogger ist im Solar-Wechselrichter bereits vorhanden

Erhöhte Sicherheit für Installateure und Feuerwehr

• Größtmögliche Sicherheit durch Abschaltfunktion der Module.
• Spannungsfreischaltung (1 Volt pro Modul) erfolgt sobald das System entweder AC- oder DC-seitig getrennt wird.
• Bestmöglicher Schutz während der Installation und Wartungsarbeiten. Freischaltung beugt Stromschlaggefahr vor und ermöglicht die Prüfung der fachgerechten Montage
• Bestmöglicher Brandschutz durch Freischaltung bei Löscharbeiten

Hohe Zuverlässigkeit:

• 25 Jahre Garantie auf Leistungsoptimierer, 12 Jahre Standardgarantie auf PV-Wechselrichter und damit 7 Jahre länger als bei klassischen Wechselrichtern
• Der SolarEdge Add-On Leistungsoptimierer kann einfach und unkompliziert an nahezu jedes kristalline 60-zellige Modul angeschlossen werden.
