30 kWp Komplettanlage Ja Solar - Fronius -BYD
Produktinformationen "30 kWp Komplettanlage Ja Solar - Fronius -BYD"
29,440 kWp Ja Solar PV-Anlage + Fronius Verto Plus 30.0 + BYD HVB 14.8 Speichersystem + Ersatzstromfunktion durch Fronius Backup Switch - 64 Module für Schrägdach mit Ziegeleindeckung
Beschreibung
Die Anlage besteht aus 64 Modulen, welche auf zwei Modulfelder aufgeteilt werden. Der Fronius Verto Plus 30.0 ist ein Hybridwechselrichter, an welchen der BYD HVB Speicher mit 14,8 kWh Speicherkapazität angeschlossen wird. In kombination mit dem Fronius Backup Switch 1PN/3PN-63A - allpolig wird das Full Backup (Notstromfunktion) realisiert. Bei einem Netzausfall kann der Wechselrichter so in einem Netzparallelbetrieb arbeiten.
Flächenbedarf: ca. 140 - 160 m²
Lieferumfang:

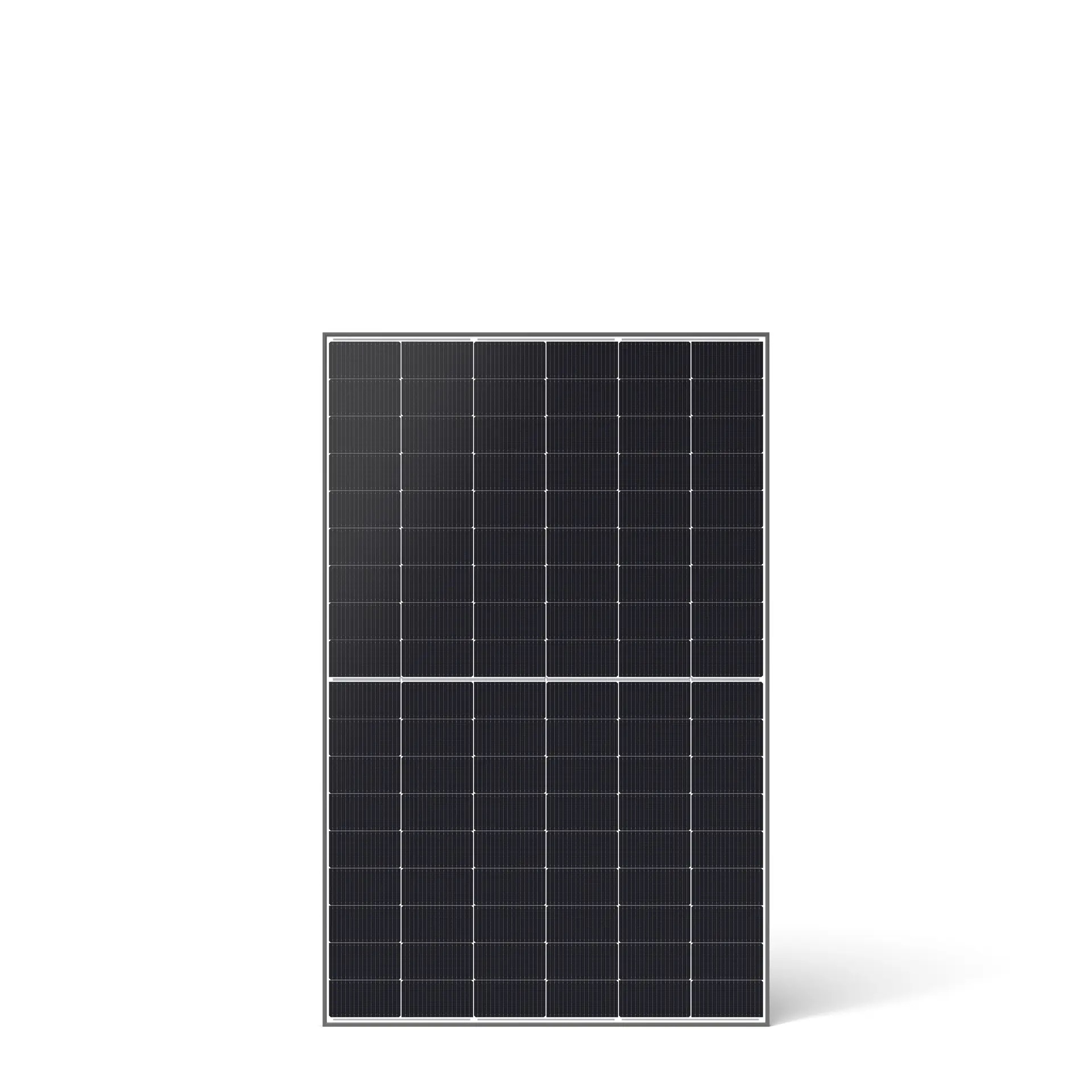

- 64x JA Solar JAM54D40-460/LB 460 Wp BFR (MC4 EVO2)

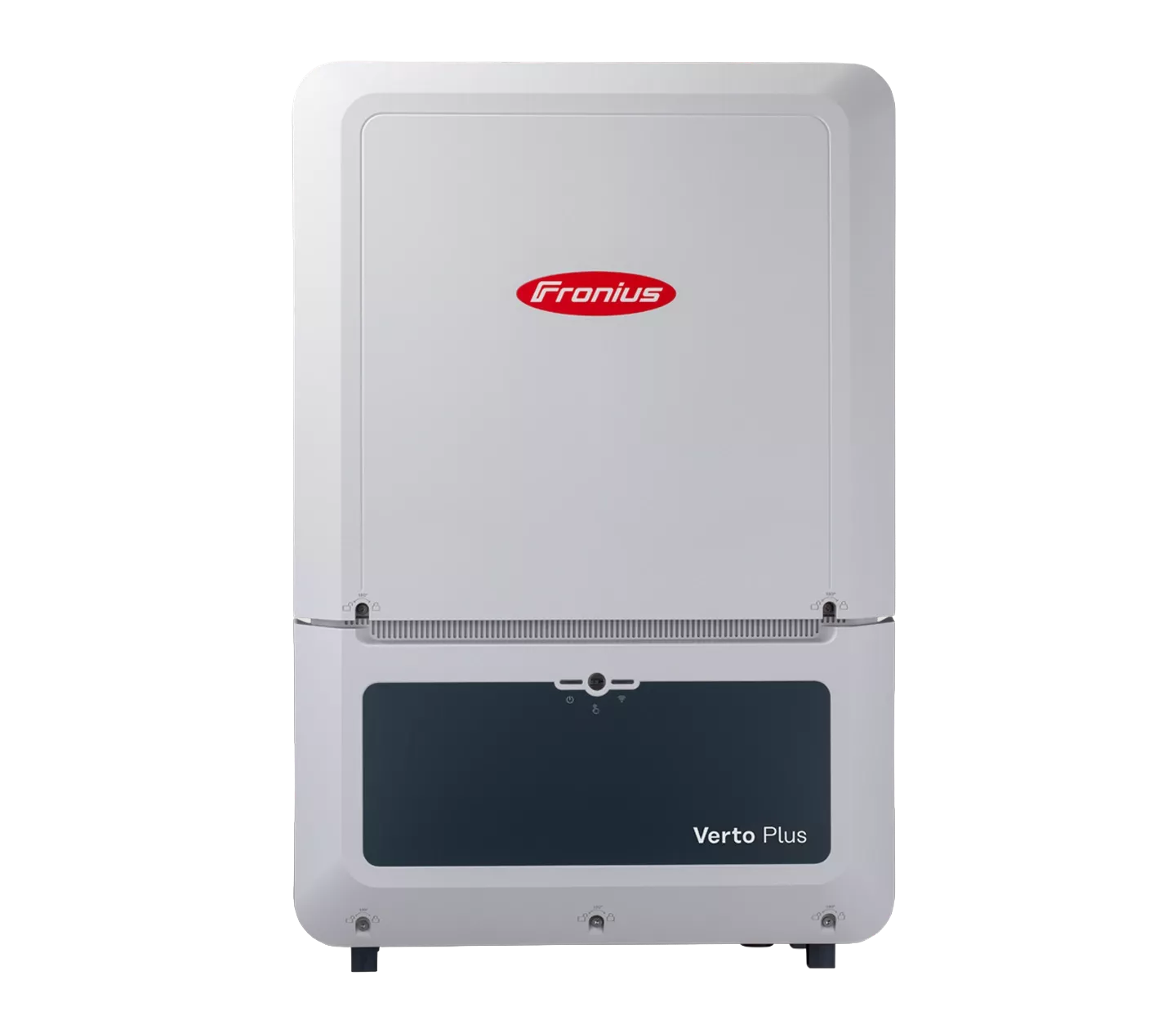

- 1x Fronius Verto Plus 30.0
- 1x Fronius Smart Meter IP
- 3x Fronius Current Transformer CT V 100A / 333mV
- 1x BYD Battery-Box HVB 14.8

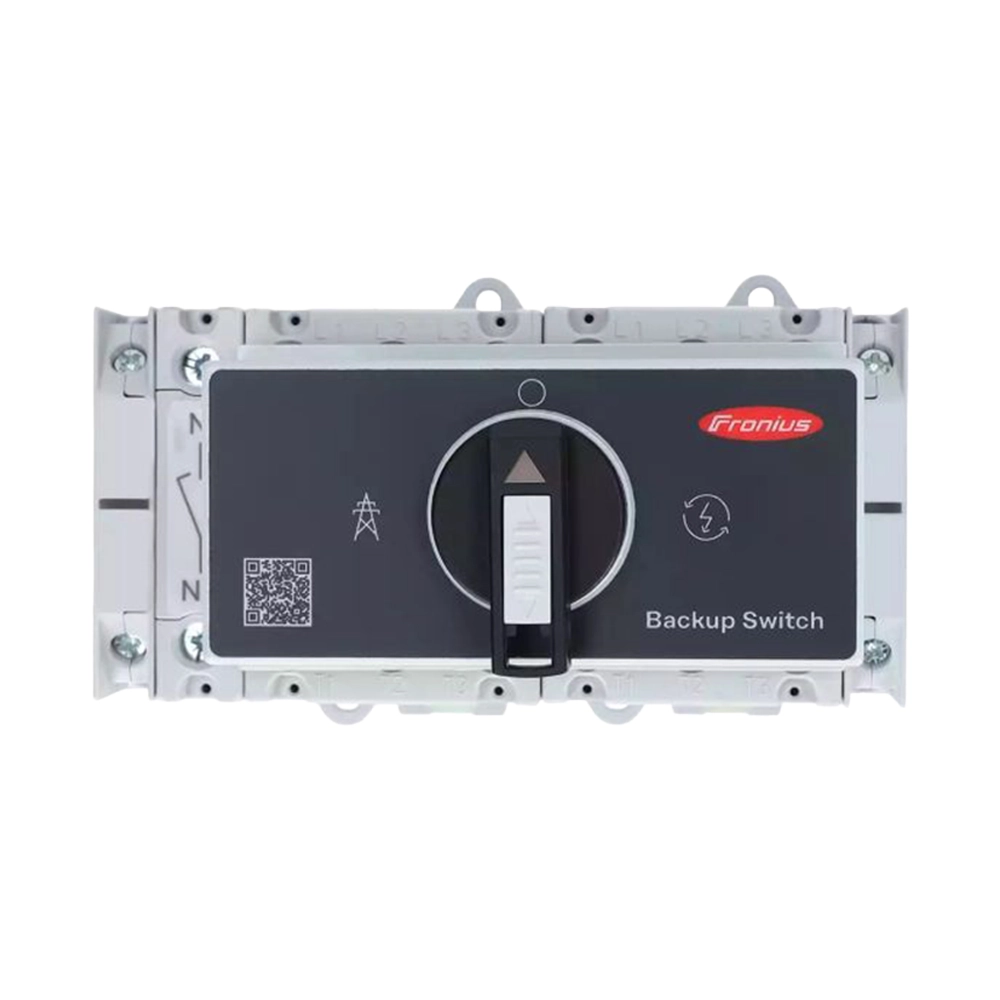

- 1x Fronius Backup Switch 1PN/3PN-63A - allpolig (für Deutschland)
- 1x K2 Systems Montagesystem für Satteldach mit Ziegeleindeckung (Frankfurter Pfanne o.ä.)
- 3x HELUKABEL SOLARFLEX®-X H1Z2Z2-K 6 qmm schwarz 100m
- 10x Stäubli Stäubli PV-KBT4-EVO READY Kupplungsbuchse (crimpfreie Montage)
- 10x Stäubli Stäubli PV-KST4-EVO READY Kupplungsstecker (crimpfreie Montage)

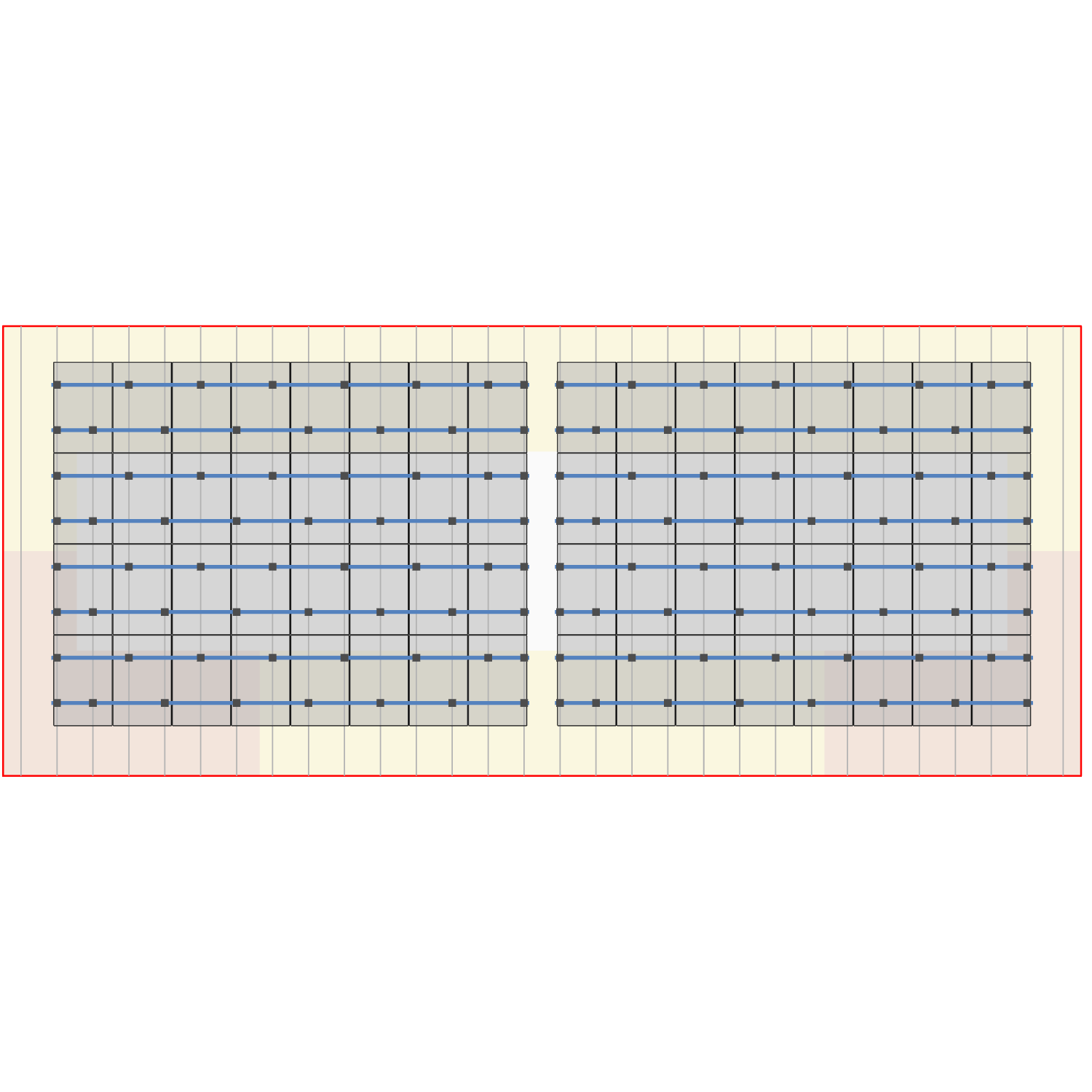

Anordnung: Zwei Modulfelder mit 4 Reihen á 8 Module (senkrecht montiert/ einlagig)
Die Modulmittel- und Endklemmen werden in schwarz eloxierter Ausführung geliefert.
Die Konfiguration passt nicht auf Ihr Dach? Gerne erstellen wir Ihnen auch ein passendes, individuelles Angebot.
| Dachart: | Schrägdach |
|---|---|
| Dacheindeckung: | Ziegel |
| Größe: | 30 kWp |
| Module: | JA Solar |
| Wechselrichter: | Fronius |
| Zelltyp: | Mono |
