Phoenix Contact PV-GAK SOL-SC-1ST-0-DC-1MPPT-2000 - 1105827

Phoenix Contact PV-GAK mit DC Überspannungsschutz für 1 MPP-Tracker (1x 1 String) im Schutzgehäuse - Phoenix Contact PV-GAK SOL-SC-1ST-0-DC-1MPPT-2000 - 1105827

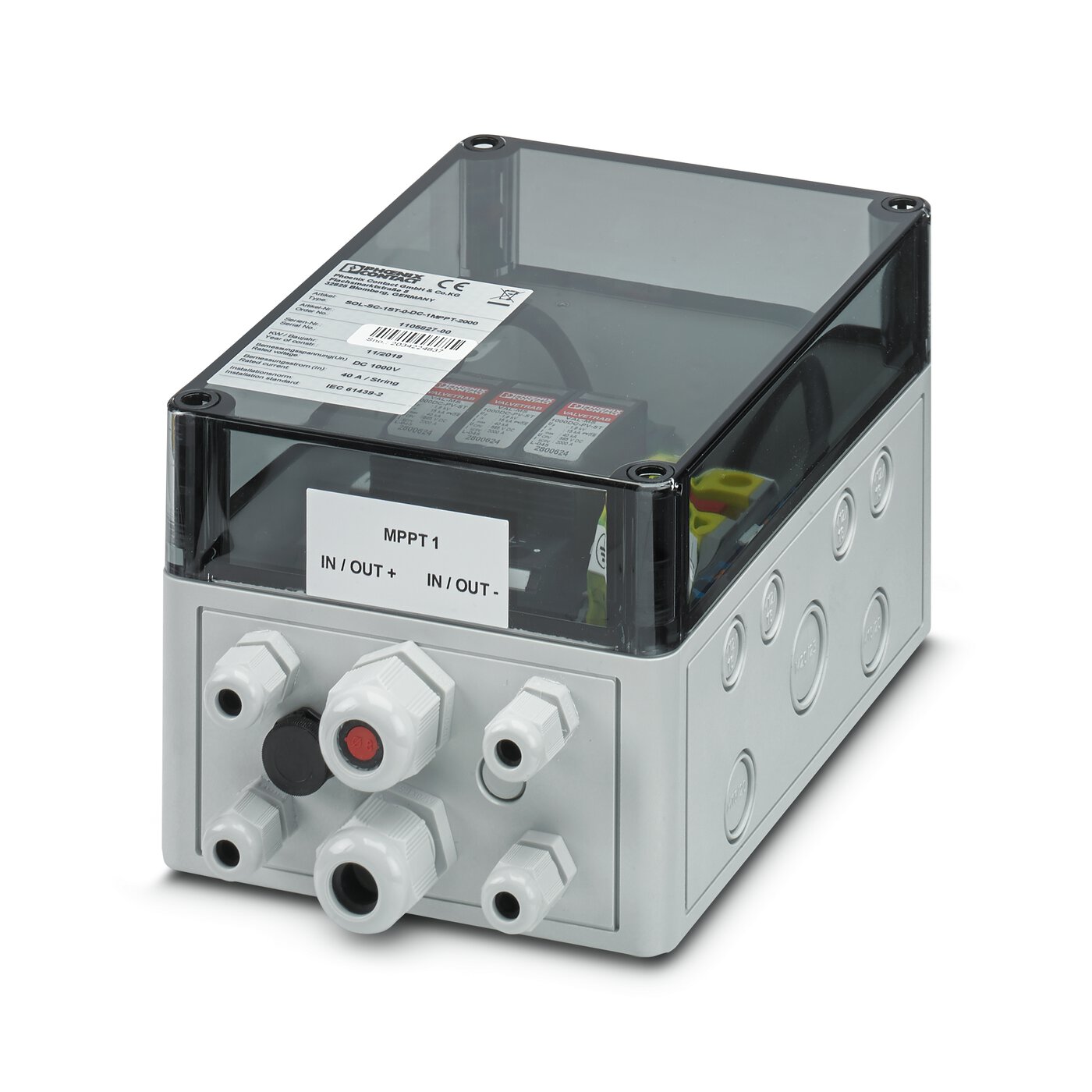

Der Phoenix Contact SOL-SC-1ST-0-DC-1MPPT-2000 ist ein kompakter Generatoranschlusskasten für Photovoltaikanlagen mit 1 MPP-Tracker und 1 PV-String. Der GAK schützt die DC-Seite der Photovoltaikanlage mit einem integrierten Überspannungsschutz Typ 2 (T2) und eignet sich für PV-Systeme, bei denen ein einzelner String sicher zum MPP-Tracker des Wechselrichters geführt werden soll.

Der Generatoranschlusskasten ist für eine maximale MPP-Spannung von 1000 V DC und eine maximale Leerlaufspannung von 1100 V DC ausgelegt. Der maximal zulässige Strom pro String beträgt 40 A. Damit eignet sich der PV-GAK für moderne Photovoltaikanlagen mit hohen DC-Spannungen und leistungsstarken Solarmodulen.

DC-Überspannungsschutz Typ 2

Der SOL-SC-1ST-0-DC-1MPPT-2000 verfügt über einen integrierten Überspannungsschutz Typ 2. Dieser schützt die DC-Seite der Photovoltaikanlage vor transienten Überspannungen, die beispielsweise durch indirekte Blitzeinwirkungen oder Schaltvorgänge entstehen können.

Ein Typ-2-GAK ist besonders für Photovoltaikanlagen ohne direkte Blitzstrombeanspruchung geeignet. Bei Gebäuden mit äußerem Blitzschutz kann Typ 2 ebenfalls ausreichend sein, wenn der erforderliche Trennungsabstand eingehalten wird und das Blitzschutzkonzept keine Typ-1-Ableiter auf der DC-Seite verlangt.

1 MPP-Tracker mit 1 PV-String

Der Generatoranschlusskasten ist für einen PV-String ausgelegt, der einem MPP-Tracker des Wechselrichters zugeordnet wird. Dadurch eignet sich diese Variante besonders für kleinere Dachanlagen, einzelne Modulfelder oder Anwendungen, bei denen ein einzelner Wechselrichter-Eingang separat mit Überspannungsschutz versehen werden soll.

Kabelverschraubung mit Push-in-Anschluss

Der wesentliche Unterschied zur Variante SOL-SC-1ST-0-DC-1MPPT-2001 liegt in der Anschlusstechnik. Beim 1MPPT-2000 werden die DC-Leitungen über Kabelverschraubungen in das Gehäuse eingeführt. Der elektrische Anschluss erfolgt über Push-in-Anschlusstechnik.

Zulässig sind Leiterquerschnitte von 2,5 bis 6 mm². Der zulässige Leitungsaußendurchmesser am DC-Eingang beträgt 3 bis 6,5 mm. Diese Ausführung ist besonders interessant, wenn die PV-Leitungen direkt in den Generatoranschlusskasten eingeführt und dort fest angeschlossen werden sollen.

Elektrische Leistungsdaten

Der Phoenix Contact Generatoranschlusskasten ist für eine maximale MPP-Spannung von 1000 V DC und eine maximale Leerlaufspannung von 1100 V DC ausgelegt. Der maximale Strom beträgt 40 A pro String.

Der integrierte Überspannungsschutz Typ 2 besitzt einen Schutzpegel Up ≤ 3,7 kV und einen Gesamtableitstoßstrom von 40 kA bei 8/20 µs. Die Kurzschlussfestigkeit ISCPV beträgt 40 A.

Potenzialausgleich und Erdung

Für den Blitzschutz-Potenzialausgleich beziehungsweise Erdungsleiter ist eine separate Kabelverschraubung mit Schraubanschluss vorgesehen. Der Anschluss ist für 2 × 16 mm² Leiterquerschnitt ausgelegt. Der zulässige Leitungsaußendurchmesser liegt bei 2 × 6 bis 12 mm.

Vorkonfektionierte Lösung für Photovoltaikanlagen

Die Solarline Generatoranschlusskästen von Phoenix Contact werden sowohl bei kleinen Aufdachanlagen als auch bei größeren Photovoltaikprojekten eingesetzt. Zu ihren zentralen Aufgaben gehören der Überspannungsschutz des PV-Systems, das optionale Zusammenführen von Strings sowie das Durchschleifen des Schutz-Potenzialausgleichsleiters zum örtlichen Potenzialausgleich.

Die Ausführung SOL-SC-1ST-0-DC-1MPPT-2000 wird ohne Sonderausstattung geliefert. String-Sicherungen, DC-Lasttrennschalter oder Feuerwehrschalter sind bei dieser Variante nicht integriert.

Technische Daten

• Hersteller: Phoenix Contact
• Hersteller-Artikelnummer: 1105827
• Typ: SOL-SC-1ST-0-DC-1MPPT-2000
• Produkttyp: Generatoranschlusskasten / PV-GAK
• Anzahl MPP-Tracker: 1
• String-Anzahl: 1
• DC-Ausgänge: 1
• MPP-Spannung: max. 1000 V DC
• Leerlaufspannung: max. 1100 V DC
• Maximaler Strom pro String: 40 A
• Überspannungsschutz: Typ 2 / T2
• Schutzpegel Up: ≤ 3,7 kV
• Gesamtableitstoßstrom 8/20 µs: 40 kA
• Kurzschlussfestigkeit ISCPV: 40 A
• DC-Leitungseinführung: Kabelverschraubung
• DC-Anschlussart: Push-in
• Leiterquerschnitt DC: 2,5 bis 6 mm²
• Leitungsaußendurchmesser DC: 3 bis 6,5 mm
• Potenzialausgleich / Erdung: 2 × 16 mm²
• Ausstattung: ohne Sonderausstattung

Für welche PV-Anlagen eignet sich der Phoenix Contact 1MPPT-2000?

Der SOL-SC-1ST-0-DC-1MPPT-2000 eignet sich für Photovoltaikanlagen mit einem PV-String und einem MPP-Tracker. Typische Anwendungen sind kleinere Dachanlagen, einzelne Modulfelder oder Anlagen, bei denen ein einzelner DC-Eingang eines Wechselrichters separat gegen Überspannungen geschützt werden soll.

Was ist der Unterschied zwischen 1MPPT-2000 und 1MPPT-2001?

Beide Varianten sind für 1 String, 1 MPP-Tracker und Typ-2-Überspannungsschutz ausgelegt. Der entscheidende Unterschied liegt in der Anschlusstechnik: Der 1MPPT-2000 verwendet Kabelverschraubungen mit Push-in-Anschluss, während der 1MPPT-2001 mit SUNCLIX-Steckverbindern ausgestattet ist.

Welchen Überspannungsschutz besitzt der GAK?

Der Generatoranschlusskasten besitzt einen integrierten Typ-2-Überspannungsableiter. Dieser ist für den Schutz gegen transiente Überspannungen auf der DC-Seite der Photovoltaikanlage vorgesehen.

Wie viele Strings können angeschlossen werden?

Der SOL-SC-1ST-0-DC-1MPPT-2000 ist für genau 1 PV-String und 1 MPP-Tracker ausgelegt.

Werden SUNCLIX-Steckverbinder benötigt?

Nein. Diese Variante verwendet keine SUNCLIX-Anschlüsse. Die DC-Leitungen werden über Kabelverschraubungen eingeführt und über Push-in-Anschlüsse direkt im Generatoranschlusskasten angeschlossen.

Datenblatt unten zum Download
