Phoenix Contact PV-GAK SOL-SC-2ST-0-DC-2MPPT-2000SE - 1055628

Phoenix Contact PV-GAK mit DC Überspannungsschutz Typ 2, für 2 MPP-Tracker (2x 2 String) im Schutzgehäuse - Phoenix Contact PV-GAK SOL-SC-2ST-0-DC-2MPPT-2000SE - 1055628

Der Phoenix Contact PV-GAK / String Combiner Box (SCB) SOL-SC-2ST-0-DC-2MPPT-2000SE wurde für Photovoltaikanlagen entwickelt, in denen zwei MPP-Tracker jeweils mit zwei Strings betrieben werden. Der Generatoranschlusskasten übernimmt die Bündelung der String-Leitungen und schützt die DC-Seite der Anlage durch einen integrierten Überspannungsableiter Typ 2 (T2).

Die Solarline-SCBs sind sowohl in kleinen Dachanlagen als auch in großen Freiflächenanlagen im Einsatz. Zu den zentralen Aufgaben zählen Überspannungsschutz, das Zusammenführen von Strings (anlagenabhängig) sowie das Durchschleifen des Schutzpotentialausgleichs zur lokalen Potentialausgleichsanbindung.

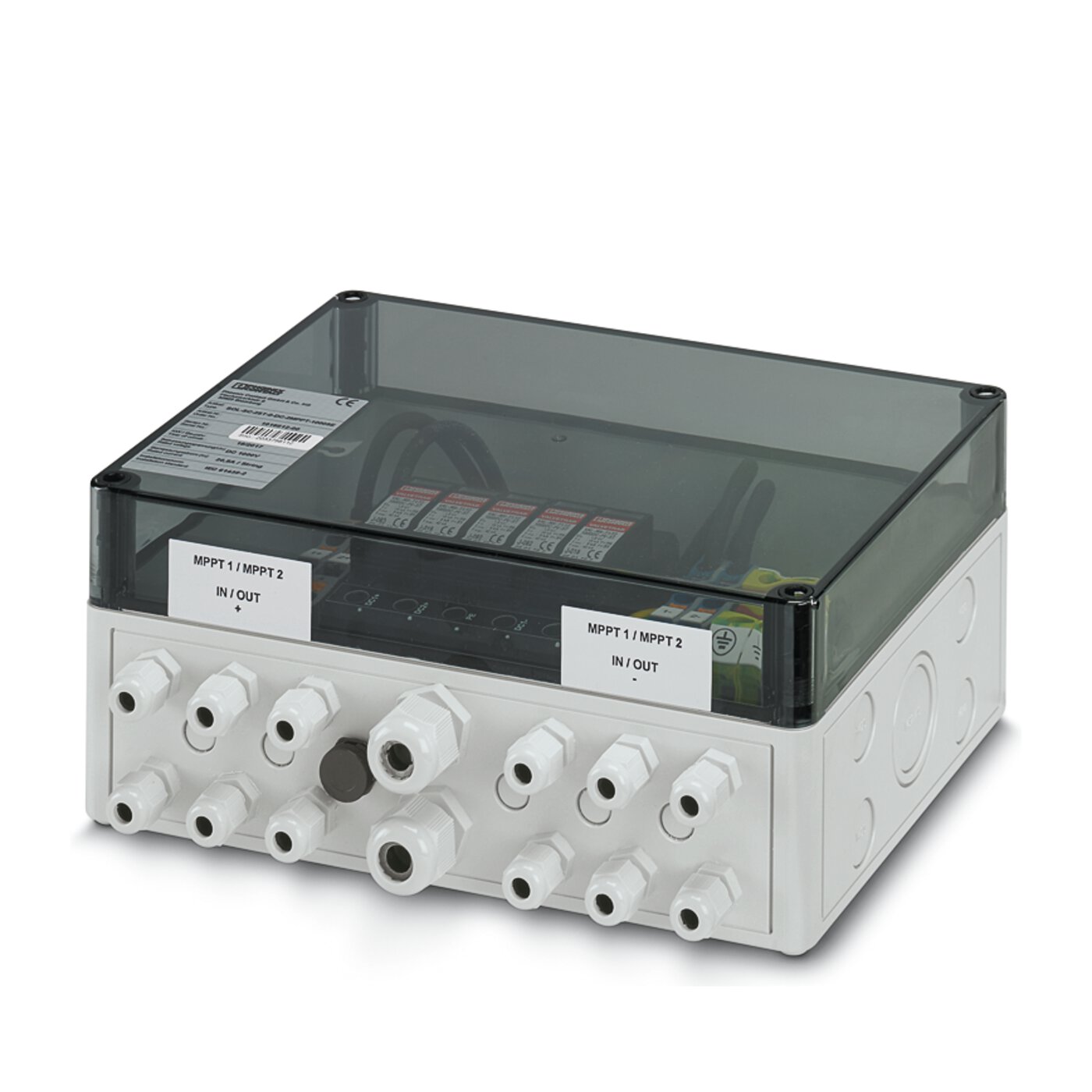

Für eine effiziente Installation setzt Phoenix Contact auf Push-in-Anschlüsse für DC-Ein- und -Ausgänge sowie Kabelverschraubungen für die Leitungseinführung. Das IP65-Gehäuse aus Polycarbonat mit transparenter Abdeckung unterstützt eine langlebige Installation in anspruchsvollen Umgebungen.

Technische Daten (Auszug)

System / Elektrisch

• MPP-Spannung (max.): 1000 V DC
• Leerlaufspannung Uoc (max.): 1100 V DC
• Strom pro String (Imax): 20 A
• Gesamtstrom pro MPP-Tracker (max.): 40 A

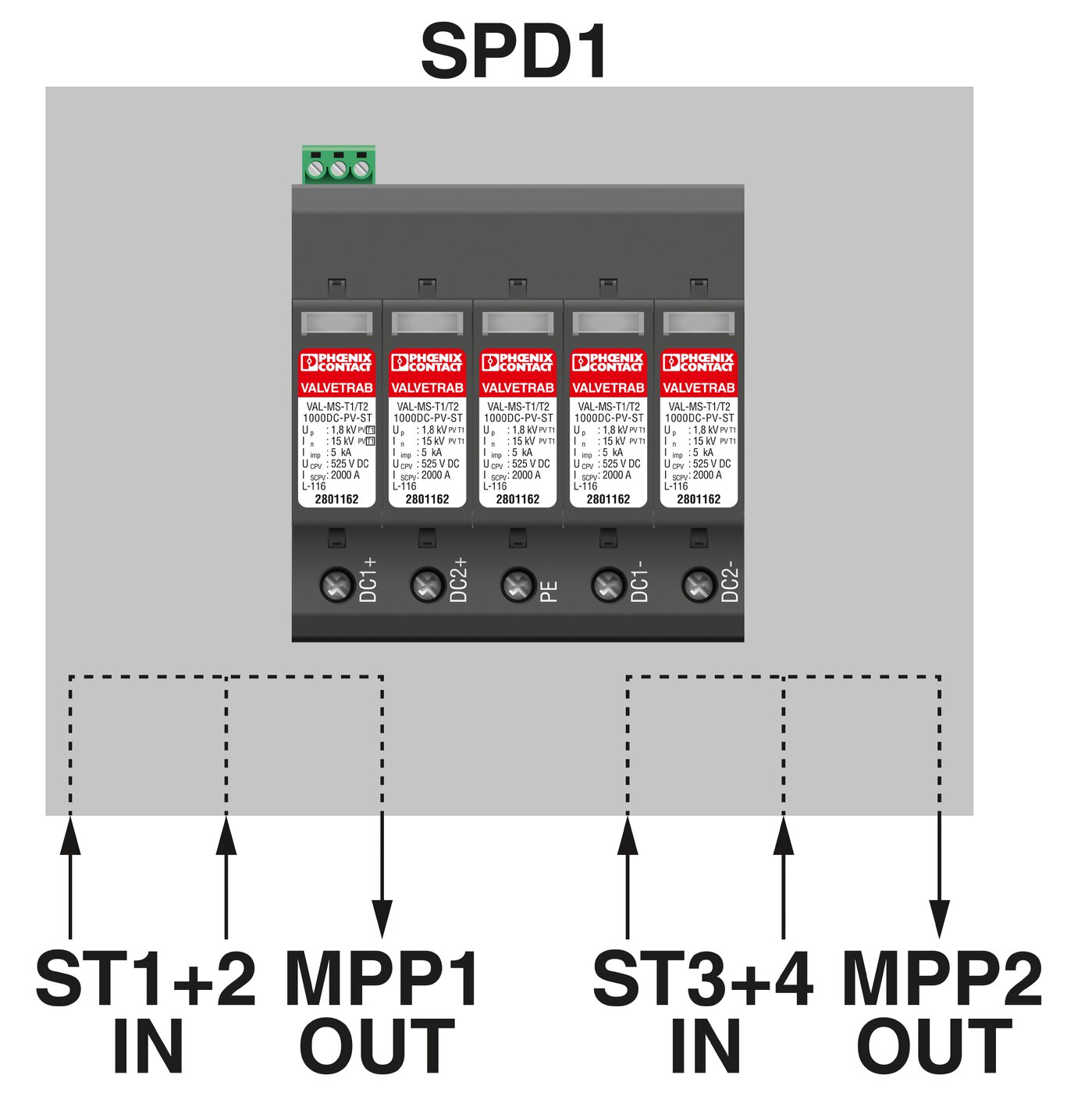

• String-Eingänge: 2 je MPP-Tracker
• Unterstützte MPP-Tracker: 2

Überspannungsschutz

• Typ: T2 (EN/IEC)
• Schutzpegel Up: ≤ 3,7 kV
• Ableitstoßstrom gesamt (8/20 µs): 40 kA

Anschlüsse / Leitungsführung

• DC Ein-/Ausgang: Push-in, 2,5…6 mm², Kabel-Ø 3…6,5 mm
• Schutz-/PA-Leiter: Schraubanschluss, 2× 16 mm², Kabel-Ø 2× 6…12 mm
• Kabeleinführung: Kabelverschraubung

Gehäuse / Umgebungsdaten

• Schutzart: IP65
• Schutzklasse: II
• Material: Polycarbonat, Deckel transparent (Polycarbonat)

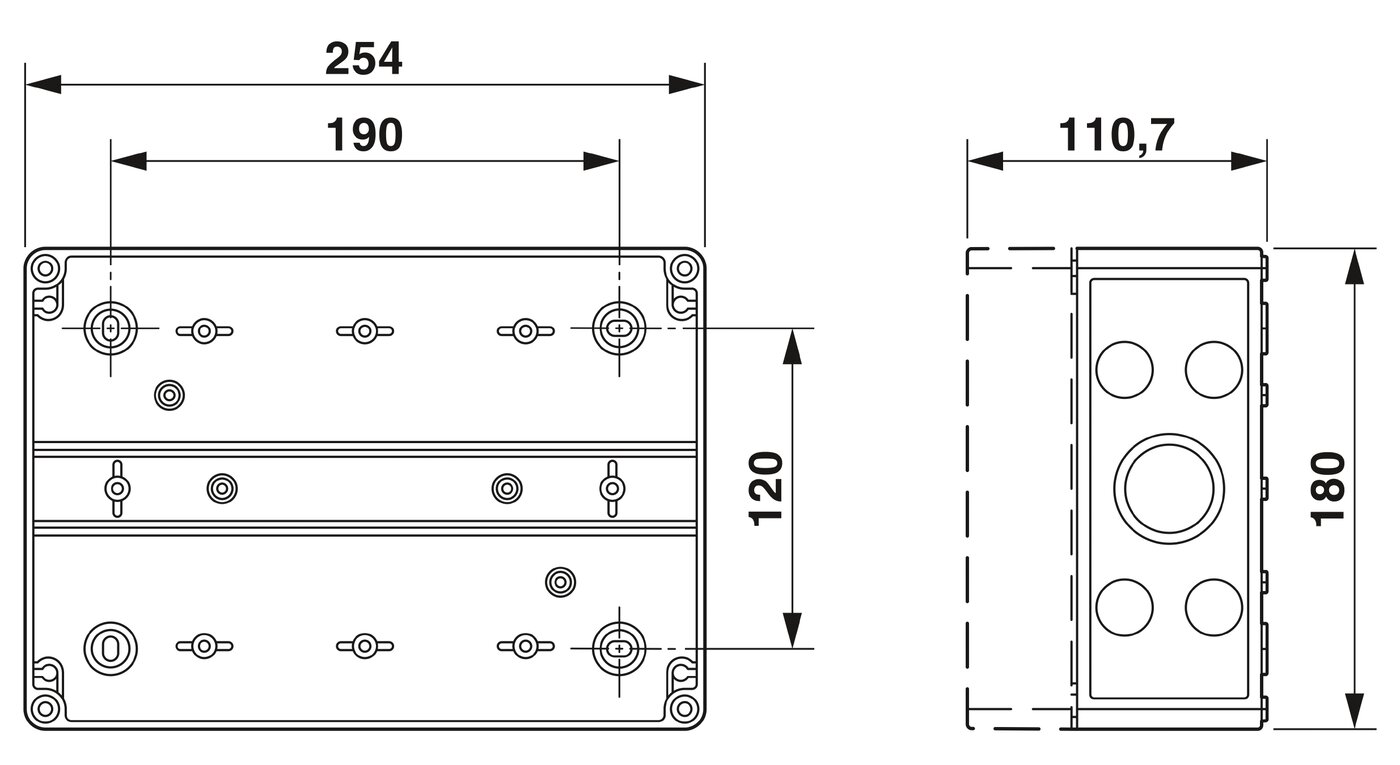

• Abmessungen (B×H×T): 254 × 180 × 111 mm
• Betriebstemperatur: −20 °C bis +55 °C

Datenblatt unten zum Download
