6,370 kWp Trina Vertex PV-Anlage + SMA Tripower 6.0 SE Hybridwechselrichter & BYD Speicher
Produktinformationen "6,370 kWp Trina Vertex PV-Anlage + SMA Tripower 6.0 SE Hybridwechselrichter & BYD Speicher"
6,440 kWp Trina Vertex Komplettanlage + SMA Sunny Tripower 6.0 SE Hybridwechselrichter + BYD HVS 7,7 kWh - DC gekoppeltes Speichersystem
14 Module (2 Reihen á 7 Module / vertikal) mit Trina Vertex S+ TSM-460NEG9R.28 460 Wp BFR (Doppelglas) - monokristallines Glas-Glas Solarmodul mit 460 Watt und schwarzem Modulrahmen + 3-phasiger SMA Sunny Tripower 6.0 SE inkl. Sunny Home Manager 2.0
Beschreibung
Lieferumfang:

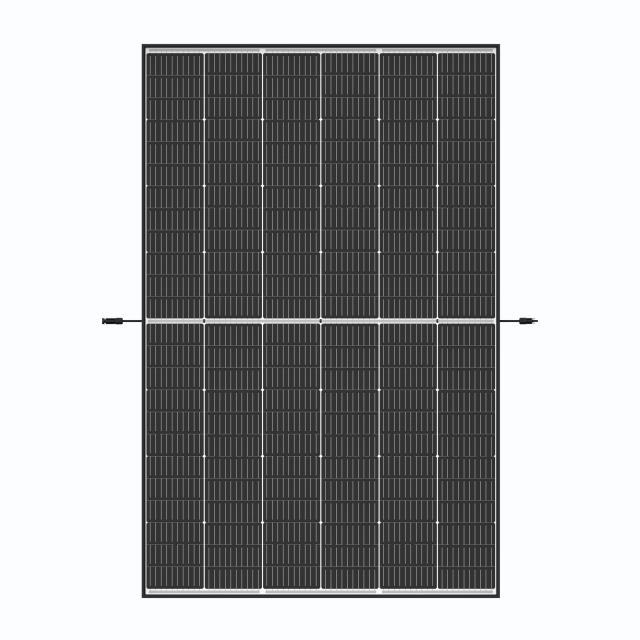

- 14x Trina Vertex S+ TSM-460NEG9R.28 460 Wp BFR (Doppelglas) - Glas-Glas, schwarz eloxierter Modulrahmen, 460 Wp

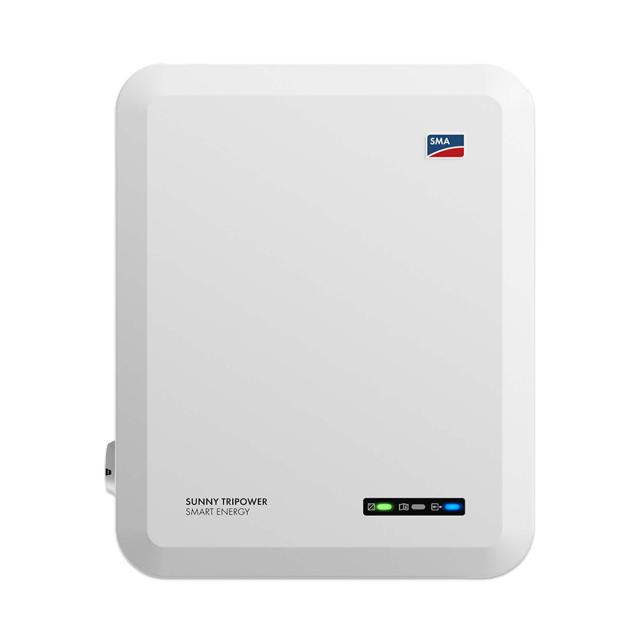

- 1x SMA Sunny Tripower 6.0 Smart Energy

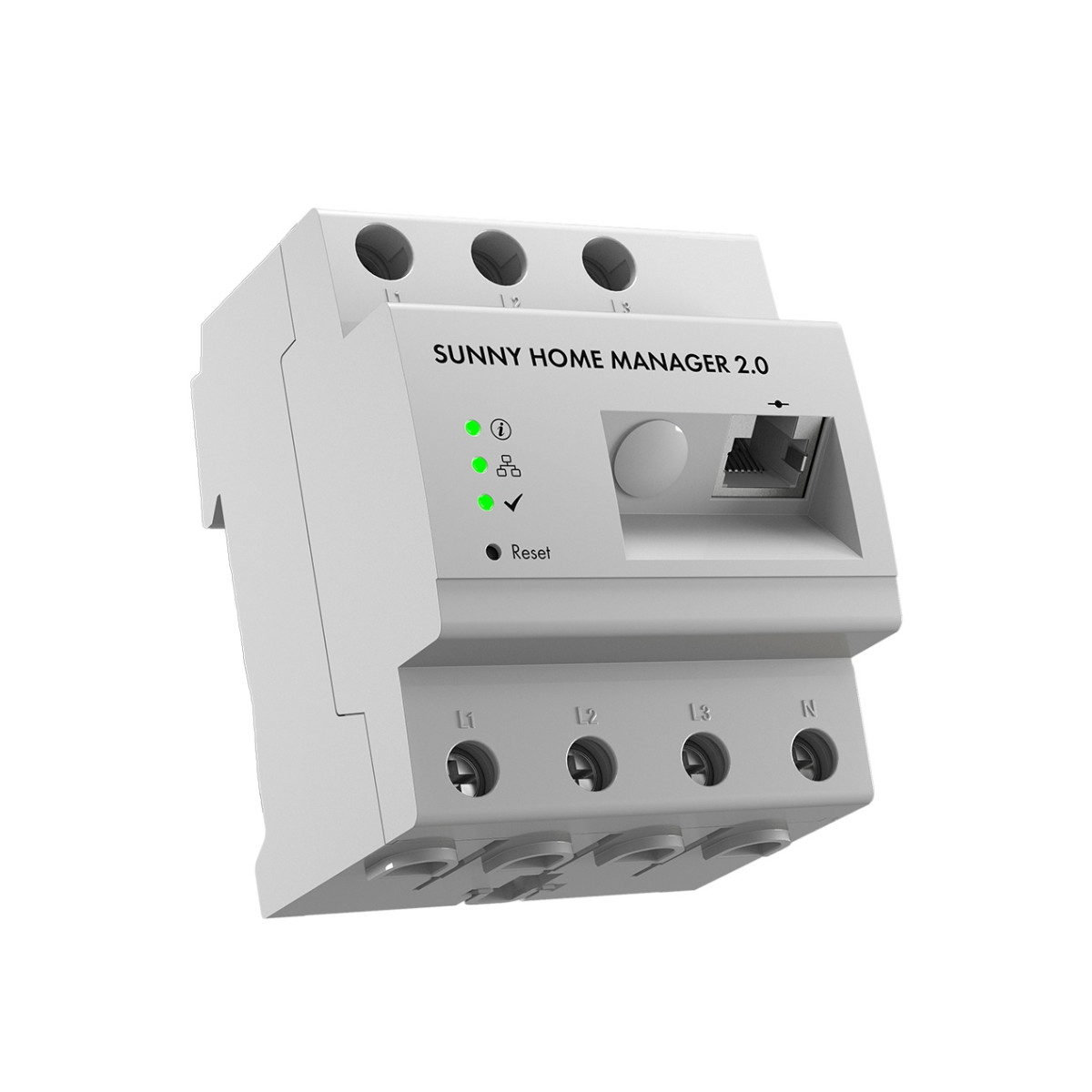

- 1x SMA Sunny Home Manager 2.0

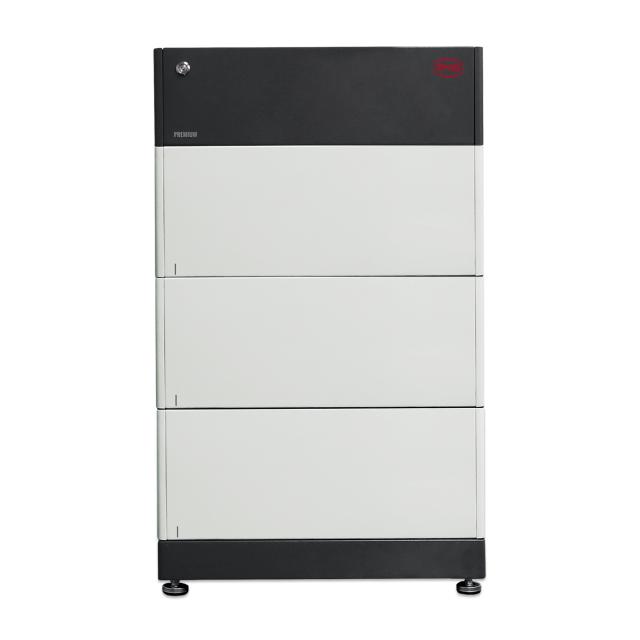

- 1x BYD B-BOX PREMIUM HVS 7.7 (7,68 kWh)
- High Voltage Lithium-Eisen-Phosphat-Batterie (LiFePO4 ), eine Battery-Box Premium HVS 7.7 besteht aus 3 HVS-Batteriemodulen, die in Reihe geschaltet sind, um eine Kapazität von 7,68 kWh zu erreichen.
- nutzbare Kapazität: 7,68 kWh
- Nennspannung: 307 V
- Max. Ausgangsstrom: 25 A
- Abmessungen: 945 x 585 x 298 mm
- Gewicht: 129 kg
- Nutzbare DC Kapazität, Testbedingungen: 100% DOD, 0,2C Ladung und Entladung bei +25°C ; nutzbare Kapazität ggf. abhängig vom Wechselrichter. Von -10 °C bis +5 °C wird die Leistung gedrosselt. 10 Jahre BYD Herstellergarantie. Es gelten Bedingungen entsprechend der Garantie von BYD (BYD Battery-Box Premium Limited Warranty Letter)
- 1x K2 Systems Montagesystem für Satteldach mit Ziegeleindeckung (Frankfurter Pfanne o.ä.)
- 1x HELUKABEL SOLARFLEX®-X H1Z2Z2-K 6 qmm schwarz 100m
- 4x Stäubli MC4-EVO 2 Stecker
- 4x Stäubli MC4-EVO 2 Buchse

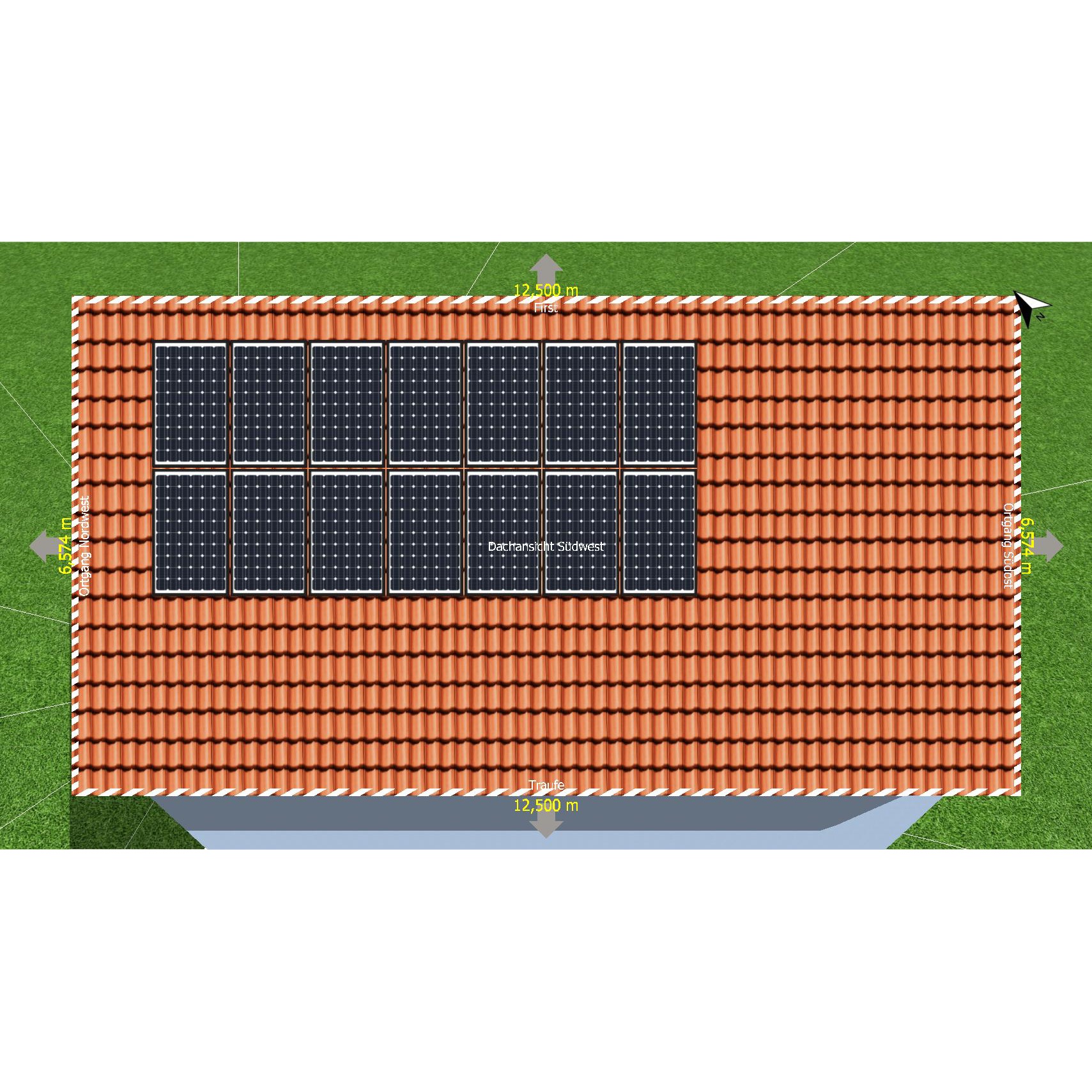

Anordnung: 2 Reihen á 7 Module (senkrecht montiert/ einlagig)
Die Modulmittel- und Endklemmen werden in schwarz eloxierter Ausführung geliefert.
Flächenbedarf: ca. 40 - 50 qm
Weitere Informationen entnehmen Sie bitte den Broschüren, Datenblättern, Präsentation und Installationsanleitung unten zum Download.
Konfiguration passt nicht auf Ihr Dach?
Gerne erstellen wir Ihnen auch ein passendes, individuelles Angebot
| Dachart: | Schrägdach |
|---|---|
| Dacheindeckung: | Ziegel |
| Größe: | 6 kWp |
| Module: | Trina Solar |
| Wechselrichter: | SMA Technology AG |
| Zelltyp: | Mono |
Downloads
- Datenblatt Trina Vertex S+ TSM-440NEG9R.28 440 Wp BFR (Doppelglas)
- Datenblatt SMA Sunny Tripower Smart Energy
- Betriebsanleitung SMA Sunny Tripower Smart Energy
- Bedienungsanleitung SMA Sunny Home Manager 2.0
- Datenblatt BYD BATTERY-BOX PREMIUM HVS
- Bedienungsanleitung BYD BATTERY-BOX PREMIUM HVS / HVM
- K2 Montageanleitung
- K2 Planungsreport
