Phoenix Contact PV-GAK SOL-SC-2ST-0-DC4MPPT-1000EQSE

Phoenix Contact PV-GAK mit DC Überspannungsschutz für 4 MPP-Tracker (4x 2 Strings) im Schutzgehäuse - Phoenix Contact PV-GAK SOL-SC-2ST-0-DC4MPPT-1000EQSE - 1491583

Der Phoenix Contact PV-GAK SOL-SC-2ST-0-DC4MPPT-1000EQSE ist ein hochwertiger Generatoranschlusskasten für Photovoltaikanlagen mit 4 getrennten MPP-Trackern und jeweils 2 PV-Strings pro MPP-Tracker. Der GAK schützt die DC-Seite der Photovoltaikanlage mit einem integrierten Überspannungsschutz Typ 1+2 und eignet sich damit besonders für Anlagen, bei denen neben Überspannungsschutz auch Blitzteilströme berücksichtigt werden müssen.

Der Generatoranschlusskasten ist für eine maximale MPP-Spannung von 1000 V DC und eine maximale Leerlaufspannung von 1100 V DC ausgelegt. Mit drei getrennten String-Eingängen und drei separaten Ausgängen können drei unterschiedliche Modulfelder beziehungsweise drei MPP-Tracker eines Wechselrichters unabhängig voneinander angebunden werden.

Überspannungsschutz Typ 1+2 für die DC-Seite

Ein wesentlicher Vorteil des Phoenix Contact PV-GAK SOL-SC-2ST-0-DC4MPPT-1000EQSE ist der integrierte DC-Überspannungsschutz Typ 1+2. Dieser kombiniert den Schutz gegen energiereiche Blitzteilströme mit dem Schutz gegen transiente Überspannungen, beispielsweise infolge entfernter Blitzeinschläge oder Schaltvorgänge.

Der GAK ist daher besonders interessant für Photovoltaikanlagen auf Gebäuden mit äußerem Blitzschutz oder für Anlagen, bei denen aufgrund des Blitzschutzkonzepts ein Typ-1+2-Ableiter auf der DC-Seite erforderlich ist.

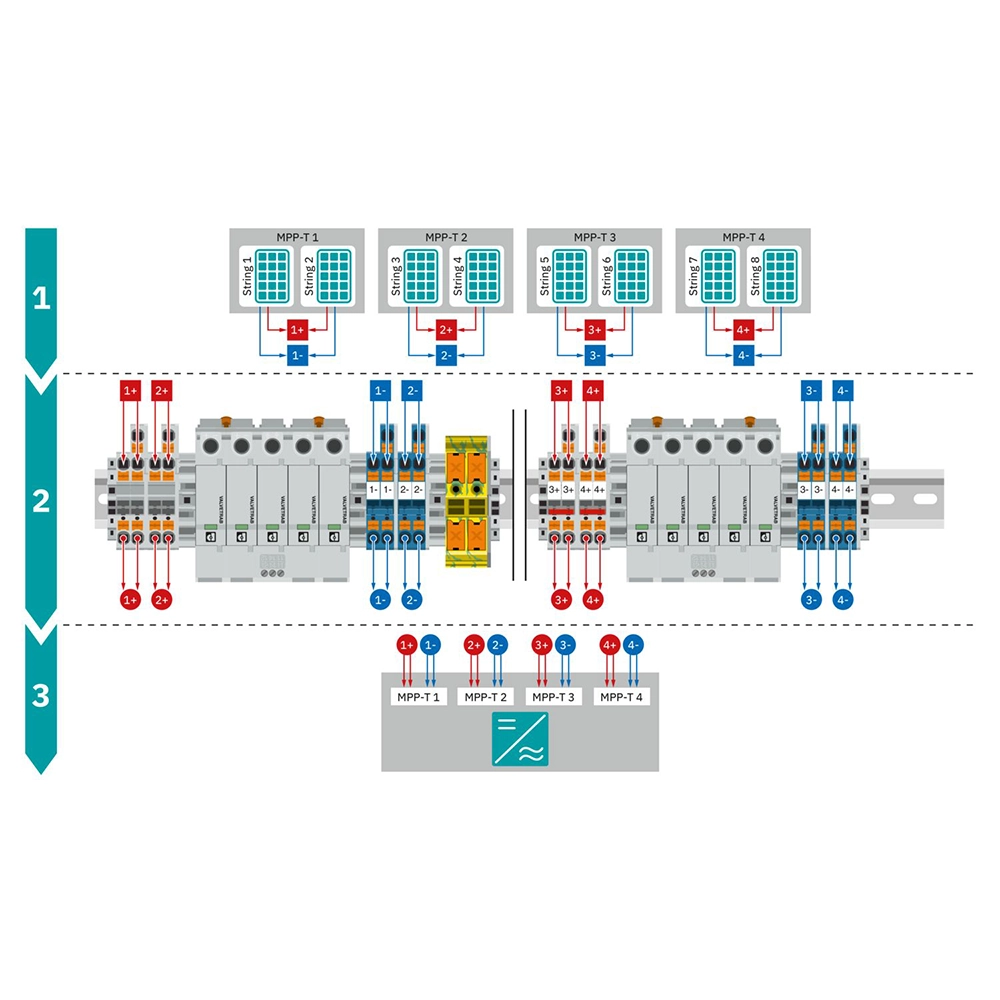

4 MPP-Tracker mit jeweils 2 Strings

Der SOL-SC-2ST-0-DC4MPPT-1000EQSE unterstützt insgesamt 4 MPP-Tracker. Pro MPP-Tracker stehen jeweils 2 eigene String-Eingänge und 2 separate Ausgänge zur Verfügung. Dadurch bleiben die vier PV-Strings elektrisch getrennt und können direkt den jeweiligen MPP-Tracker-Eingängen des Wechselrichters zugeordnet werden.

Diese Ausführung eignet sich besonders für PV-Anlagen mit:

• 4 unterschiedlichen Dachausrichtungen
• 4 getrennten Modulfeldern
• Wechselrichtern mit 4 unabhängigen MPP-Trackern
• unterschiedlichen Dachneigungen oder Stringkonfigurationen

Elektrische Leistungsdaten

Der Phoenix Contact Generatoranschlusskasten ist für moderne PV-Anlagen mit hohen DC-Spannungen ausgelegt. Die maximale MPP-Spannung beträgt 1000 V DC, die maximal zulässige Leerlaufspannung 1100 V DC. Pro String können Ströme bis maximal 40 A geführt werden.

Der integrierte Überspannungsschutz besitzt einen Schutzpegel Up ≤ 4,2 kV. Der Gesamtableitstoßstrom beträgt 5 kA bei 10/350 µs sowie 40 kA bei 8/20 µs. Die Kurzschlussfestigkeit ISCPV liegt bei 40 A.

SUNCLIX Anschlusstechnik für schnelle Installation

Für die DC-Eingänge und DC-Ausgänge verwendet der Phoenix Contact PV-GAK eine Kabelverschraubung als Anschlusstechnik. Zulässig sind Leiterquerschnitte von 4 bis 6 mm². Die passenden DC-Steckverbinder für den Anschluss des Generatoranschlusskastens sind bereits im Lieferumfang enthalten.

Der Blitzschutz-Potenzialausgleich beziehungsweise Erdungsanschluss erfolgt über eine Kabelverschraubung mit Schraubanschluss. Vorgesehen sind 2 × 16 mm² Leiterquerschnitt.

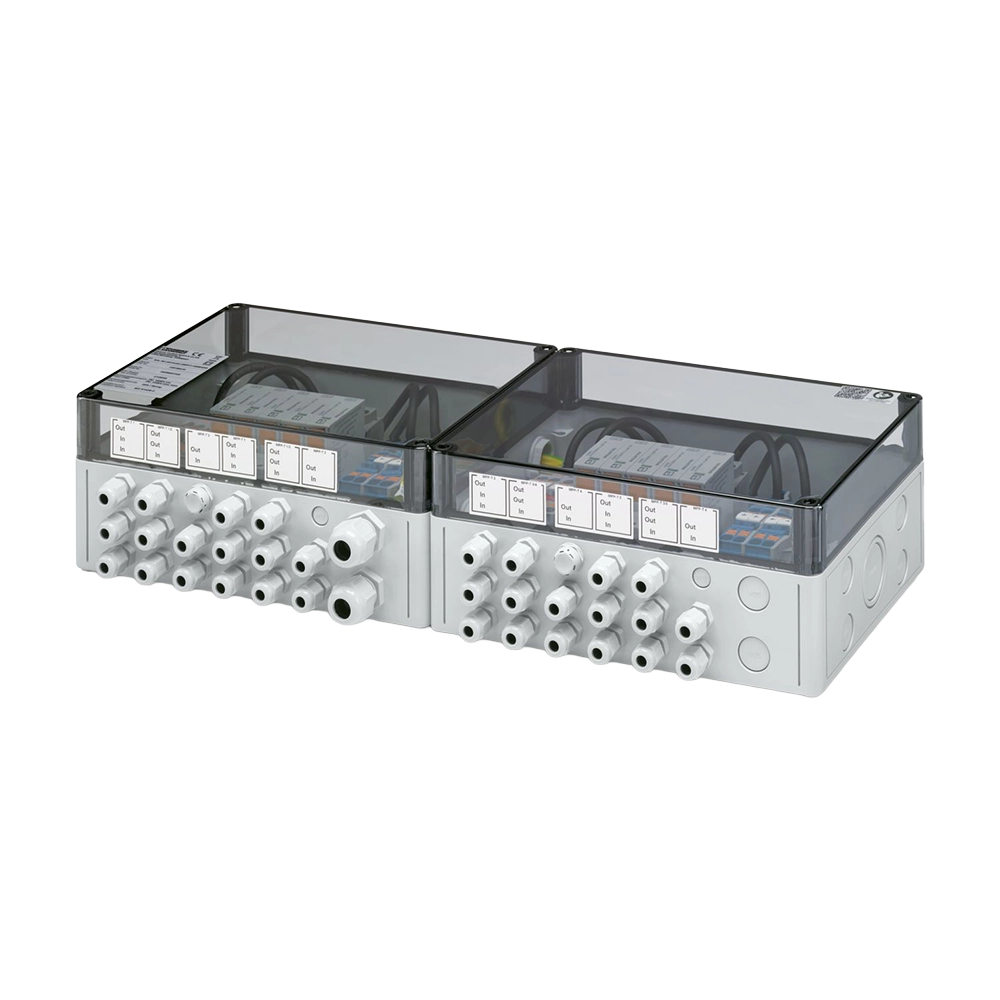

Robustes IP65-Gehäuse für die Außenmontage

Der Generatoranschlusskasten besitzt ein robustes Polycarbonat-Gehäuse mit transparentem Deckel. Mit der Schutzart IP65 und der Schlagfestigkeit IK08 eignet sich der GAK für die Freiluftaufstellung. Direkte Sonneneinstrahlung am Montageort sollte vermieden werden.

Der zulässige Betriebstemperaturbereich reicht von -20 °C bis +55 °C. Die Gehäuseabmessungen betragen 508 × 180 × 111 mm (B × H × T). Der Generatoranschlusskasten entspricht der Schutzklasse II.

Normgerechte Schaltgerätekombination

Der Phoenix Contact PV-GAK SOL-SC-2ST-0-DC4MPPT-1000EQSE ist als Niederspannungs-Schaltgerätekombination nach EN 61439-2 ausgeführt. Damit steht eine vorkonfektionierte und auf Photovoltaikanlagen abgestimmte Lösung zur Verfügung, die eine schnelle Installation und Inbetriebnahme unterstützt.

Technische Daten

• Hersteller: Phoenix Contact
• Hersteller-Artikelnummer: 1491583
• Typ: SOL-SC-2ST-0-DC-4MPPT-1000EQSE
• Produkttyp: Generatoranschlusskasten / PV-GAK
• Anzahl MPP-Tracker: 4
• String-Anzahl: 2 Strings pro MPP-Tracker
• DC-Ausgänge: 4
• MPP-Spannung: max. 1000 V DC
• Leerlaufspannung: max. 1100 V DC
• Maximaler Strom pro String: 40 A
• Überspannungsschutz: Typ 1+2 / T1+T2
• Schutzpegel Up: ≤ 4,2 kV
• Gesamtableitstoßstrom 10/350 µs: 5 kA
• Gesamtableitstoßstrom 8/20 µs: 40 kA
• Kurzschlussfestigkeit ISCPV: 40 A
• DC-Anschlusstechnik: Kabelverschraubung
• Leiterquerschnitt DC: 4 bis 6 mm²
• Potenzialausgleich / Erdung: 2 × 16 mm²
• Schutzklasse: II
• Schutzart: IP65
• Schlagfestigkeit: IK08
• Gehäusematerial: Polycarbonat
• Abmessungen: 508 × 180 × 111 mm
• Betriebstemperatur: -20 °C bis +55 °C
• Norm: EN 61439-2
• Einsatzort: Freiluftaufstellung ohne direkte Sonneneinstrahlung
• Lieferumfang: DC-Steckverbinder für den Anschluss des GAK

Ein Datenblatt steht Ihnen im Downloadbereich zur Verfügung.
