Phoenix Contact PV-GAK SOL-SC-1ST-0-DC-1MPPT-1001

Phoenix Contact PV-GAK mit DC Überspannungsschutz (Typ 1/2) für 1 MPP-Tracker (1x 1 String) im Schutzgehäuse - Phoenix Contact PV-GAK SOL-SC-1ST-0-DC-1MPPT-1001 - 2404298

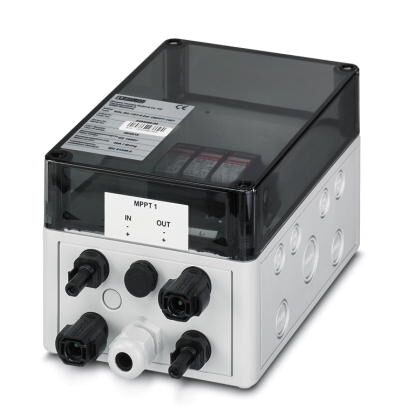

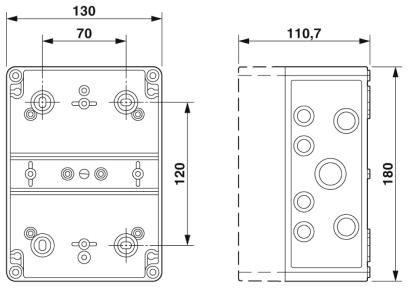

Der Phoenix Contact SOL-SC-1ST-0-DC-1MPPT-1001 ist ein kompakter Generatoranschlusskasten für Photovoltaikanlagen mit 1 MPP-Tracker und 1 PV-String. Der GAK schützt die DC-Seite der Photovoltaikanlage mit einem integrierten Überspannungsschutz Typ 1+2 und eignet sich besonders für Anlagen, bei denen neben transienten Überspannungen auch Blitzteilströme berücksichtigt werden müssen.

Der Generatoranschlusskasten ist für eine maximale MPP-Spannung von 1000 V DC und eine maximale Leerlaufspannung von 1100 V DC ausgelegt. Der maximal zulässige Strom pro String beträgt 40 A. Damit ist der Phoenix Contact PV-GAK für moderne Photovoltaikanlagen mit hohen DC-Spannungen und leistungsstarken Solarmodulen geeignet.

DC-Überspannungsschutz Typ 1+2

Das zentrale Merkmal des SOL-SC-1ST-0-DC-1MPPT-1001 ist der integrierte Typ-1+2-Kombiableiter. Er verbindet den Schutz gegen Blitzteilströme mit dem Schutz gegen transiente Überspannungen auf der DC-Seite der Photovoltaikanlage.

Ein Generatoranschlusskasten mit Typ 1+2 Überspannungsschutz ist insbesondere für PV-Anlagen interessant, bei denen aufgrund eines äußeren Blitzschutzsystems oder des projektspezifischen Blitzschutzkonzepts Blitzteilströme in die DC-Verkabelung eingekoppelt werden können. Ob Typ 1+2 erforderlich ist, sollte immer anhand der konkreten Anlage und des Blitzschutzkonzepts geprüft werden.

1 MPP-Tracker mit 1 PV-String

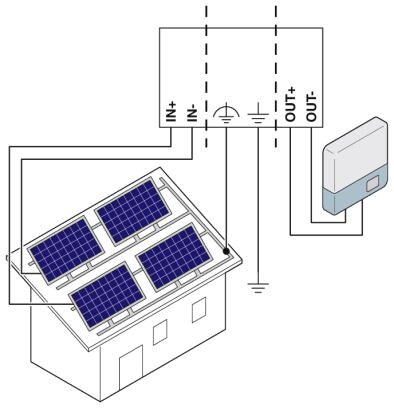

Der Phoenix Contact PV-GAK ist für genau einen PV-String vorgesehen. Dieser wird über den Generatoranschlusskasten zu einem MPP-Tracker des Wechselrichters geführt. Eingang und Ausgang sind auf Plus- und Minuspol ausgelegt, sodass sich der GAK einfach in den DC-Leitungsweg zwischen PV-Generator und Wechselrichter integrieren lässt.

Diese Variante eignet sich beispielsweise für kleinere Dachanlagen, einzelne Modulfelder oder für Anlagen, bei denen ein einzelner MPP-Tracker separat mit einem Typ-1+2-Überspannungsschutz abgesichert werden soll.

Elektrische Leistungsdaten

Der Generatoranschlusskasten ist für eine maximale MPP-Spannung von 1000 V DC ausgelegt. Die maximal zulässige Leerlaufspannung beträgt 1100 V DC, der maximale Strom 40 A pro String.

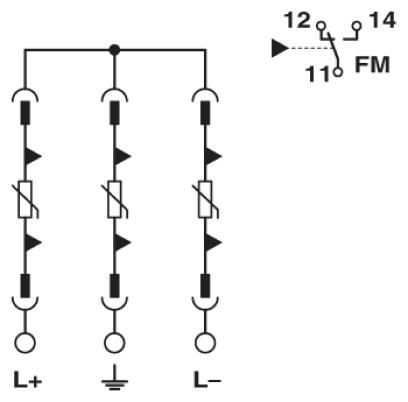

Der integrierte Überspannungsschutz Typ 1+2 besitzt einen Schutzpegel Up ≤ 3,5 kV. Der Gesamtableitstoßstrom beträgt 5 kA bei 10/350 µs sowie 40 kA bei 8/20 µs. Die Kurzschlussfestigkeit ISCPV liegt bei 40 A.

SUNCLIX Anschlusstechnik für schnelle Installation

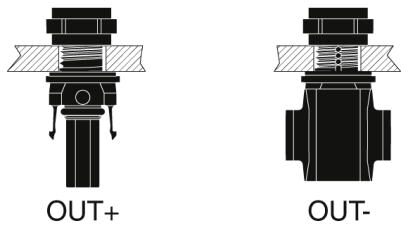

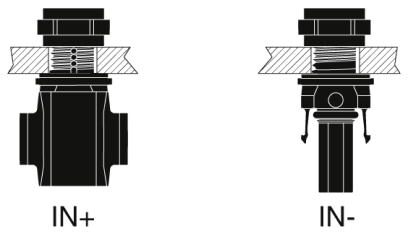

Für den DC-Eingang und DC-Ausgang verwendet der Phoenix Contact Generatoranschlusskasten die bewährte SUNCLIX Anschlusstechnik. Zulässig sind Leiterquerschnitte von 2,5 bis 6 mm². Die benötigten DC-Steckverbinder für den Anschluss des GAK gehören zum Lieferumfang.

Der Blitzschutz-Potenzialausgleich beziehungsweise Erdungsleiter wird über eine Kabelverschraubung mit Schraubanschluss angeschlossen. Vorgesehen sind 2 × 16 mm² Leiterquerschnitt.

Für Photovoltaikanlagen mit erhöhten Anforderungen an den Überspannungsschutz

Der SOL-SC-1ST-0-DC-1MPPT-1001 eignet sich besonders für Anwendungen, bei denen ein einzelner PV-String geschützt und gleichzeitig ein Typ-1+2-Überspannungsschutz auf der DC-Seite realisiert werden soll. Im Vergleich zur Variante SOL-SC-1ST-0-DC-1MPPT-2001 mit reinem Typ-2-Schutz bietet die 1001-Ausführung zusätzlich die Fähigkeit zur Ableitung von Blitzteilströmen.

Normgerechte und vorkonfektionierte Lösung

Die Solarline Generatoranschlusskästen von Phoenix Contact sind als vorkonfektionierte Lösungen für Photovoltaikanlagen ausgelegt. Sie unterstützen eine schnelle Installation und Inbetriebnahme und dienen unter anderem dem Überspannungsschutz des PV-Systems sowie der Einbindung des Schutz-Potenzialausgleichsleiters.

Technische Daten

• Hersteller: Phoenix Contact
• Hersteller-Artikelnummer: 2404298
• Typ: SOL-SC-1ST-0-DC-1MPPT-1001
• Produkttyp: Generatoranschlusskasten / PV-GAK
• Anzahl MPP-Tracker: 1
• String-Anzahl: 1
• DC-Ausgänge: 1
• MPP-Spannung: max. 1000 V DC
• Leerlaufspannung: max. 1100 V DC
• Maximaler Strom pro String: 40 A
• Überspannungsschutz: Typ 1+2 / T1+T2
• Schutzpegel Up: ≤ 3,5 kV
• Gesamtableitstoßstrom 10/350 µs: 5 kA
• Gesamtableitstoßstrom 8/20 µs: 40 kA
• Kurzschlussfestigkeit ISCPV: 40 A
• DC-Anschlusstechnik: SUNCLIX
• Leiterquerschnitt DC: 2,5 bis 6 mm²
• Potenzialausgleich / Erdung: 2 × 16 mm²
• Ausstattung: ohne Sonderausstattung
• Lieferumfang: DC-Steckverbinder für den Anschluss des GAK

Für welche PV-Anlagen eignet sich der Phoenix Contact 1-MPPT-GAK mit Typ 1+2?

Der SOL-SC-1ST-0-DC-1MPPT-1001 eignet sich für Photovoltaikanlagen mit einem PV-String und einem MPP-Tracker, bei denen ein kombinierter Typ-1+2-Überspannungsschutz benötigt wird. Typische Anwendungen sind Anlagen auf Gebäuden mit äußerem Blitzschutz oder andere Projekte mit entsprechendem Blitzschutzkonzept.

Was ist der Unterschied zum SOL-SC-1ST-0-DC-1MPPT-2001?

Der wesentliche Unterschied liegt im Überspannungsschutz. Der 1MPPT-1001 besitzt einen kombinierten Typ-1+2-Ableiter, während der 1MPPT-2001 mit einem Typ-2-Ableiter ausgestattet ist. Beide Varianten sind für einen PV-String und einen MPP-Tracker ausgelegt.

Wann benötigt man Typ 1+2 statt Typ 2?

Typ 1+2 wird insbesondere dann eingesetzt, wenn neben Überspannungen auch Blitzteilströme berücksichtigt werden müssen. Das kann beispielsweise bei Gebäuden mit äußerem Blitzschutz erforderlich sein, wenn der erforderliche Trennungsabstand zur PV-Anlage nicht eingehalten wird. Die konkrete Auswahl muss projektspezifisch erfolgen.

Wie viele Strings können angeschlossen werden?

Der SOL-SC-1ST-0-DC-1MPPT-1001 ist für genau 1 PV-String und 1 MPP-Tracker ausgelegt.

Sind SUNCLIX-Steckverbinder im Lieferumfang enthalten?

Ja. Die passenden DC-Steckverbinder für den Anschluss des Generatoranschlusskastens gehören zum Lieferumfang. Für DC-Eingang und DC-Ausgang wird die SUNCLIX-Anschlusstechnik verwendet.

Datenblatt unten zum Download
