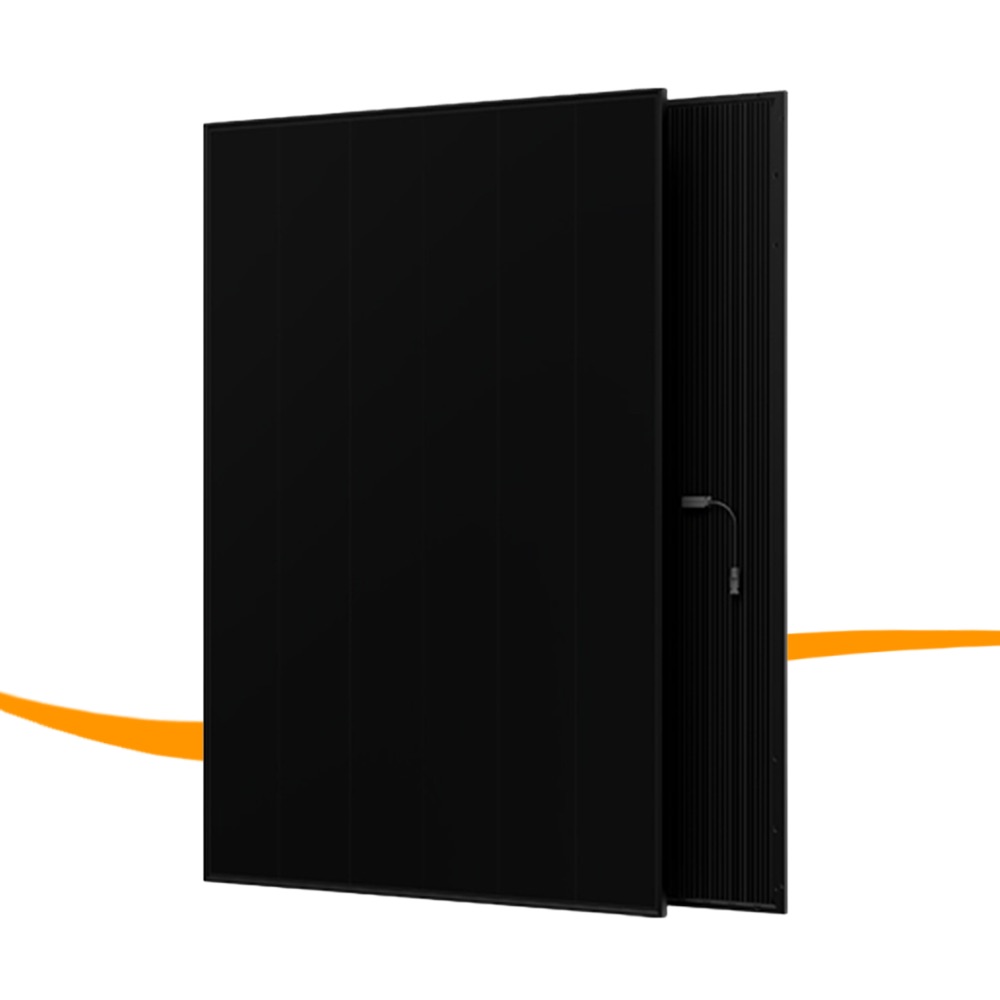

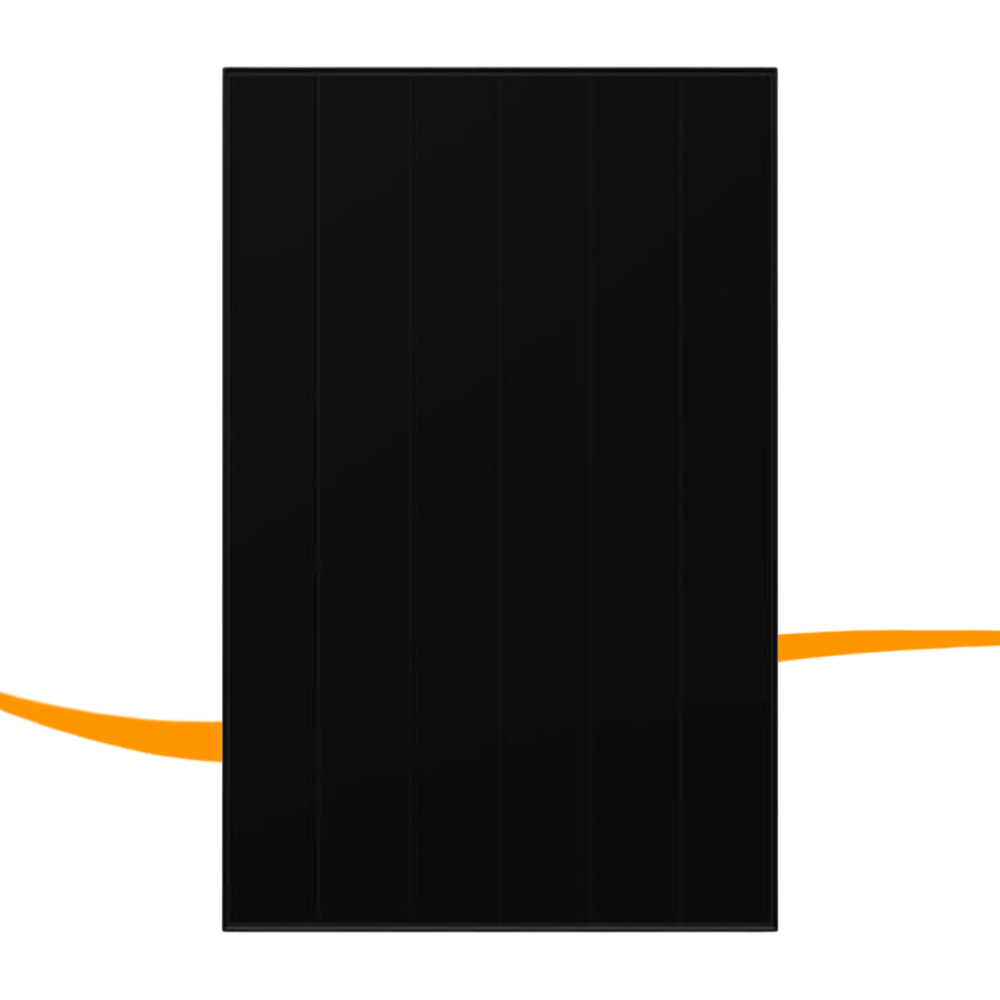

AIKO Neostar 3S A470 MCE54Mb Fullblack
Produktinformationen "AIKO Neostar 3S A470 MCE54Mb Fullblack"
AIKO Neostar 3S A470 MCE54Mb Fullblack - N-Type ABC Glas-Folie Modul mit Teilverschattungsoptimierung und verbessertem Temperaturkoeffizient
Vorteile der neuen ABC Module von AIKO Solar
- Teilverschattungsoptimierung auf Zellebene
- Verbesserter Temperaturkoeffizient

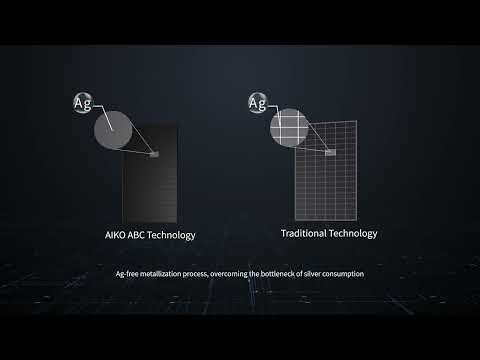

- Höhere Ästhetik durch Rückseitenkontaktierung (keine Leiterbahnen auf der Front sichtbar)
- Hohe Hagelbeständigkeit durch 3,2 mm gehärtetes Frontglas
25 Jahre Produktgarantie

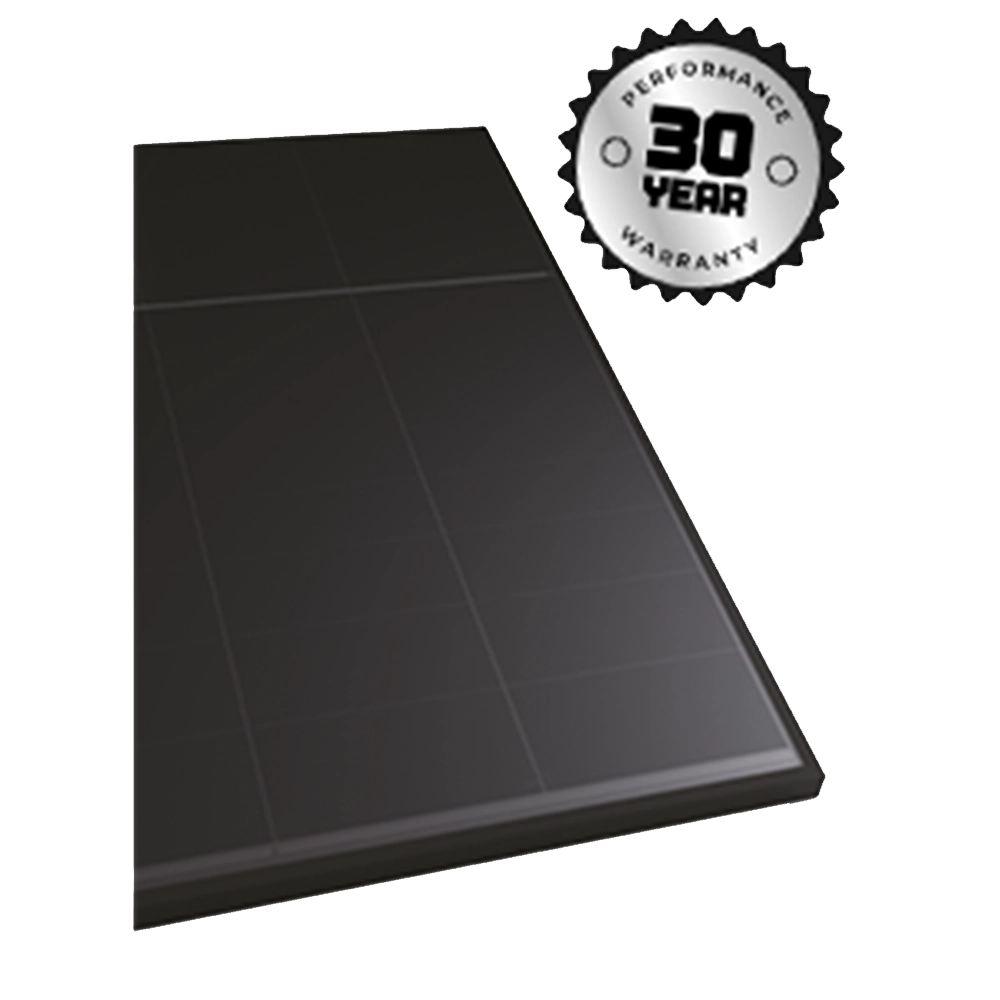

30 Jahre lineare Leistungsgarantie mit 88,85 % nach 30 Jahren
Nennleistung (Wp): 470
Nennspannung (V): 34,30
Nennstrom (A): 13,72
Leerlaufspannung: (V): 40,7
Kurzschlussstrom (A): 14,72
Wirkungsgrad: 23,5 %
Leistungstoleranz: 0/+3%
Systemspannung (V): 1500
Zell-Typ: N-Typ ABC
Maße (mm): 1762 x 1134 x 30 mm
Gewicht (kg): 20,6
Ein ausführliches Datenblatt finden Sie unten zum Download
| DC Leistung: | 470 Wp |
|---|---|
| Hersteller: | AIKO Solar |
| Modulkategorie: | Fullblack, Glas-Folie |
| Modulbreite (mm): | 1134 |
| Modullänge (mm): | 1762 |
| Rahmenhöhe (mm): | 30 |
| Rahmenfarbe: | Schwarz |
| Zellen: | 108 Zellen |
| Zelltyp: | Mono |
AIKO
AIKO ist ein weltweit führendes Unternehmen für neue Energietechnologie, das sich auf Forschung und Entwicklung sowie die Herstellung von PV Kernprodukten und integrierten Lösungen für die Erzeugung, Speicherung und Nutzung von elektrischem Strom konzentriert. Das Unternehmen bietet Kunden Solarzellen, ABC (All Back Contact) Module und anwendungsbezogende Lösungen. Unsere Mission lautet “Transformation zu einer CO2-freien Ära” – AIKO verfolgt ambitionierte Innovationsziele und revolutionäre Technologien
Zhejiang Aiko Digital Energy Technology Co., Ltd
No.655 Haopai Road, Suxi Town, Yiwu City
Zhejiang Province
China
Deutsche Niederlassung
Aiko Energy Germany GmbH
Niederkasseler Lohweg 18
40547 Düsseldorf
Deutschland
Servicekontakt des Herstellers: marketing@aikosolar.com
Webseite des Herstellers: www.aikosolar.com/de/
Allgemeine Eigenschaften |
|
|---|---|
| Zellentyp | N-Typ ABC (Monocrystalline) |
| Modulaufbau | Einzelglas, gehärtetes Glas 3,2 mm |
| Rahmen | Schwarz eloxiertes Aluminium |
| Kabel | 4 mm² (IEC), ±1200 mm |
| Anzahl Zellen | 108 (6×18) |
| Anschlussdose | IP68, 3 Bypass-Dioden |
| Steckverbinder | Original MC4 |
| Gewicht | 20,6 kg ± 3 % |
| Abmessungen (L × B × H) | 1762 × 1134 × 30 mm |
Elektrische Daten (STC) |
|
| Max. Leistung Pmax (Wp) | 470 W |
| Leerlaufspannung Voc (V) | 40,70 V |
| Spannung bei Maximum Power Vmp (V) | 34,30 V |
| Kurzschlussstrom Isc (A) | 14,72 A |
| Strom bei Maximum Power Imp (A) | 13,71 A |
| Modulwirkungsgrad (%) | 23,5 % |
| Leistungstoleranz | 0 … +3 % |
Temperaturkoeffizienten & Betriebsbedingungen |
|
| Temperaturkoeffizient Pmax (%/°C) | -0,26 % |
| Temperaturkoeffizient Voc (%/°C) | -0,22 % |
| Temperaturkoeffizient Isc (%/°C) | +0,05 % |
| Betriebstemperaturbereich | -40 °C bis +85 °C |
| Maximale Systemspannung (V) | 1500 V |
| Maximale Strangsicherung (A) | 25 A |
| Schutzklasse | Klasse II |
Mechanische Belastbarkeit |
|
| Max. statische Belastung Vorderseite | 5400 Pa |
| Max. Windlast / Rückseite | 2400 Pa |
| Hageltest | 40 mm Durchmesser bei 23 m/s |
| Brandschutzklassifizierung | IEC-Klasse C |
Anmelden
Zubehör

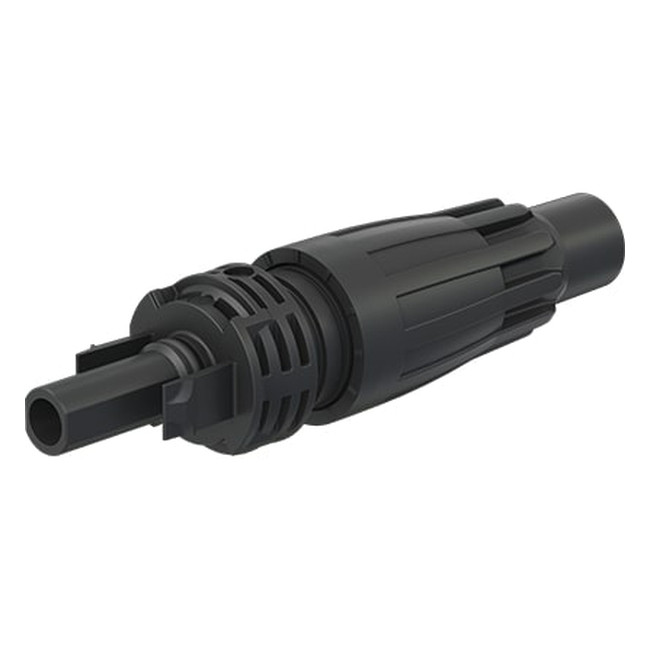

Stäubli PV-KBT4-EVO READY Kupplungsbuchse - werkzeugfreier Steckverbinder für Leiterquerschnitt 4 bis 6 mm², Bemessungsspannung 1500V DC Der Original MC4-Evo ready ist ein crimpfreier Steckverbinder, der für IEC 1500 V DC Anwendungen bis 30 A geeignet ist. Er ist mit der Original MC4 Produktfamilie von Stäubli steckbar. Für Solarkabel mit Außendurchmesser 5,5 - 7,5 mm und Leiterquerschnitt 4 bis 6 mm² Werkzeuglose Leitungsverbindung: kein Crimpen nötig, der Kontakt wird durch eine automatisch schließende Federklemme hergestellt Für Leitungsquerschnitte von 4 mm² und 6 mm² Keine Einzelteile, die Steckverbinder sind komplett und vorverschraubt: abisolierte PV-Leitung einführen, Gehäuse verschrauben, fertig! Für die Verwendung mit geeigneten Steckverbindern aus der Original MC4-Steckverbinderfamilie und geeigneter Leitung. Datenblatt und Montageanleitung der Original MC4-EVO ready zum unten zum Download

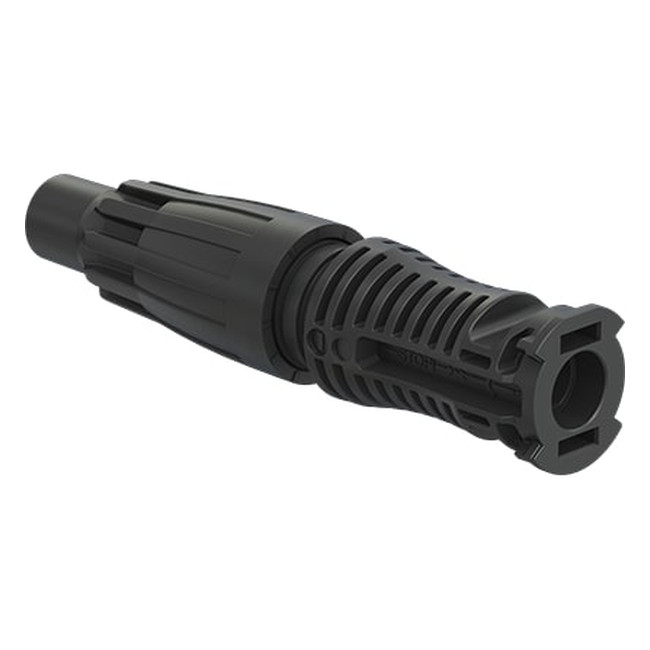

Stäubli PV-KST4-EVO READY Kupplungsstecker - werkzeugfreier Steckverbinder für Leiterquerschnitt 4 bis 6 mm², Bemessungsspannung 1500V DC Der Original MC4-Evo ready ist ein crimpfreier Steckverbinder, der für IEC 1500 V DC Anwendungen bis 30 A geeignet ist. Er ist mit der Original MC4 Produktfamilie von Stäubli steckbar. Für Solarkabel mit Außendurchmesser 5,5 - 7,5 mm und Leiterquerschnitt 4 bis 6 mm² Werkzeuglose Leitungsverbindung: kein Crimpen nötig, der Kontakt wird durch eine automatisch schließende Federklemme hergestellt Für Leitungsquerschnitte von 4 mm² und 6 mm² Keine Einzelteile, die Steckverbinder sind komplett und vorverschraubt: abisolierte PV-Leitung einführen, Gehäuse verschrauben, fertig! Für die Verwendung mit geeigneten Steckverbindern aus der Original MC4-Steckverbinderfamilie und geeigneter Leitung. Datenblatt und Montageanleitung der Original MC4-EVO ready zum unten zum Download
