Ersatzstrom
Ein Ersatzstromsystem für Photovoltaikanlagen stellt bei Stromausfällen eine Notstromversorgung bereit. Anders als herkömmliche Photovoltaikanlagen, die bei Netzausfall aus Sicherheitsgründen automatisch abschalten, ist ein Ersatzstromsystem so konzipiert, dass es das Haus weiterhin mit Strom versorgen kann. Dies erfolgt durch die Integration einer Batterie und eines intelligenten Wechselrichters, der den Stromfluss steuert und eine unterbrechungsfreie Versorgung gewährleistet.
Funktionsweise eines Ersatzstromsystems
Ein Ersatzstromsystem umfasst im Wesentlichen folgende Komponenten:
1. Photovoltaikanlage: Die PV-Anlage erzeugt Solarstrom und versorgt primär den Eigenverbrauch oder speist ins Netz ein.
2. Wechselrichter mit Ersatzstromfunktion: Dieser spezielle Wechselrichter erkennt Stromausfälle und schaltet automatisch in den Ersatzstrommodus um, sodass der gespeicherte Solarstrom aus der Batterie genutzt werden kann.
3. Batteriespeicher: Die Batterie speichert überschüssigen Solarstrom, der bei Netzausfällen oder nachts zur Verfügung steht.
4. Ersatzstromsteuerung: Ein intelligentes Energiemanagementsystem leitet den gespeicherten Strom bei Bedarf ins Hausnetz und sorgt für eine optimale Nutzung der Solarenergie.
Vorteile eines Ersatzstromsystems
- Sicherheit bei Stromausfall: Essentielle Geräte wie Kühlschrank, Licht oder Kommunikationseinrichtungen bleiben in Betrieb.
- Hohe Autarkie: In Kombination mit einer Solaranlage wird die Abhängigkeit vom Stromnetz verringert.
- Kosteneffizienz: Durch den Einsatz von Eigenstrom sinken die Energiekosten langfristig.
Beispiele für Ersatzstromlösungen
Einige gängige Systeme, die Ersatzstrom bieten, sind der Fronius Symo GEN24 Plus, die SMA Sunny Tripower Smart Energy, SolarEdge mit dem SolarEdge Backup Interface und Systeme von KOSTAL mit dem KOSTAL Backup Switch. In der Regel kombinieren diese Lösungen leistungsstarke Batterien mit Wechselrichtern, die speziell auf die Ersatzstromfunktion ausgerichtet sind.
Solche Systeme eignen sich besonders für Haushalte, die Wert auf Versorgungssicherheit legen, und für Regionen mit instabilen Stromnetzen.
Fronius Backup Controller 3P-35A - 3 polige Trennung, 35A, FRT-Funktion, automatische Notstromlösung für Fronius Symo GEN24 Plus und Verto Plus* (nicht für Deutschland) Der Fronius Backup Controller ist eine Schalteinheit, die einen automatischen Übergang in den Full Backup-Modus ermöglicht. Bei einem Stromausfall schaltet er selbstständig in den Notstrombetrieb und wieder zurück in den Netzparallelbetrieb, sobald das Netz verfügbar ist. Diese Lösung sorgt dafür, dass der gesamte Haushalt stets sicher versorgt ist, auch wenn niemand zu Hause ist. Als platzsparende Lösung lässt sich der Fronius Backup Controller einfach und schnell auf einer Hutschiene im Schaltschrank installieren. So werden der Installationsaufwand und die -kosten minimiert, da keine zusätzliche Umschaltbox mehr benötigt wird. Vorteile - Automatische Lösung für maximale Sicherheit - Versorgung des gesamten Haushalts auch bei Abwesenheit - Selbstständige Rückkehr in den Normalbetrieb - Einfache und platzsparende Installation im Schaltschrank Produkteigenschaften:• Nennleistung: 24 kW• Max. Durchgangsstrom: 35 A• AC Anschluss: 400 V, 3-phasig• Art der Netztrennung: 3-polig• Netzart: für alle Netzarten einsetzbar• Max. Kabelquerschnitt: 10 mm² (Push-in Klemmen)• Montage: auf Hutschiene in Schaltschrank• Schutzart: IP20• Abmessungen: 8 TE / 100 x 144 x 66 mm (HxBxT)• Im Lieferumfang enthalten: vorgeschriebener Hinweis-Aufkleber „Notstrom-Versorgung“*mit den Fronius Symo GEN24 3.0 - 5.0 ist bauartbedingt keine Full-Backup Lösung umsetzbar! Nicht für Deutschland, hier ist der allpolige Fronius Backup Controller erforderlich (lieferbar voraussichtlich im ersten Halbjahr 2025) Spezifikationen siehe Datenblatt
Fronius Backup Controller 3PN-35A - allpolige Trennung, 35A, automatische Notstromlösung für Fronius Symo GEN24 Plus, Verto Plus* Der Fronius Backup Controller ist eine Schalteinheit, die einen automatischen Übergang in den Full Backup-Modus ermöglicht. Bei einem Stromausfall schaltet er selbstständig in den Notstrombetrieb und wieder zurück in den Netzparallelbetrieb, sobald das Netz verfügbar ist. Diese Lösung sorgt dafür, dass der gesamte Haushalt stets sicher versorgt ist, auch wenn niemand zu Hause ist. Als platzsparende Lösung lässt sich der Fronius Backup Controller einfach und schnell auf einer Hutschiene im Schaltschrank installieren. So werden der Installationsaufwand und die -kosten minimiert, da keine zusätzliche Umschaltbox mehr benötigt wird. Vorteile - Automatische Lösung für maximale Sicherheit - Versorgung des gesamten Haushalts auch bei Abwesenheit - Selbstständige Rückkehr in den Normalbetrieb - Einfache und platzsparende Installation im Schaltschrank Produkteigenschaften:• Nennleistung: 24 kW• Max. Durchgangsstrom: 35 A• AC Anschluss: 400 V, 3-phasig• Art der Netztrennung: allpolig (3P+N)• Netzart: für alle Netzarten einsetzbar• Max. Kabelquerschnitt: 10 mm² (Push-in Klemmen)• Montage: auf Hutschiene in Schaltschrank• Schutzart: IP20• Abmessungen: 11 TE / 100 x 198 x 66 mm (HxBxT)• Im Lieferumfang enthalten: vorgeschriebener Hinweis-Aufkleber „Notstrom-Versorgung“*mit den Fronius Symo GEN24 3.0 - 5.0 ist bauartbedingt keine Full-Backup Lösung umsetzbar! Durch die Strombegrenzung auf 35 A können von den Verto Plus Geräten nur die Leistungsklassen 15-20 kW verwendet werden. Spezifikationen siehe Datenblatt
Fronius Backup Switch 1P/3P-63A - manuelle, Notstromlösung für Fronius Symo GEN24 Plus Der Fronius Backup Switch ist ein ortsfestes Betriebsmittel, das für den Einsatz in öffentlichen Stromnetzen mit TN-/TT-Systemen entwickelt wurde. Im Fall eines Netzausfalls können alle angeschlossenen Verbraucher und Erzeuger gemäß den Vorgaben des Netzbetreibers manuell vom öffentlichen Stromnetz getrennt werden. Der Fronius Backup Switch ermöglicht die manuelle Umschaltung auf Notstrom-Versorgung. Sobald das öffentliche Stromnetz wieder stabil ist, kann mit dem Fronius Backup Switch manuell auf die Stromversorgung aus dem öffentlichen Netz umgeschaltet werden. Der Fronius Backup Switch ist ausschließlich in Systemen mit installiertem Batteriespeicher einsetzbar.Diese Lösung versorgt im Full Backup-Betrieb den gesamten Haushalt und bietet damit maximale Sicherheit und Unabhängigkeit. Vorteile - Kosteneffiziente Lösung für jeden Haushalt - Für Hausanschlüsse bis 63 A geeignet - Für alle Installationsanforderungen geeignet - Einfache und platzsparende Installation im Schaltschrank Produkteigenschaften:• Max. Durchgangsstrom: 63,0 A• AC Anschluss: 230V, 1-polig und 400 V, 3-polig• Art der Netztrennung: 3-polig• Netzart: für alle Netzarten einsetzbar• Max. Kabelquerschnitt: 16 mm²• Montage: auf Hutschiene in Schaltschrank• Schutzart: IP20• Abmessungen: 7 TE / 91 x 126 x 64 mm (HxBxT)• Im Lieferumfang enthalten: vorgeschriebener Hinweis-Aufkleber „Notstrom-Versorgung“ Spezifikationen siehe Datenblatt
Fronius Backup Switch 1PN/3PN-63A - manuelle, allpolige Notstromlösung für Fronius Symo GEN24 Plus und Verto Plus (Deutschland) Der Fronius Backup Switch ist ein ortsfestes Betriebsmittel, das für den Einsatz in öffentlichen Stromnetzen mit TN-/TT-Systemen entwickelt wurde. Im Fall eines Netzausfalls können alle angeschlossenen Verbraucher und Erzeuger gemäß den Vorgaben des Netzbetreibers manuell vom öffentlichen Stromnetz getrennt werden. Der Fronius Backup Switch ermöglicht die manuelle Umschaltung auf Notstrom-Versorgung. Sobald das öffentliche Stromnetz wieder stabil ist, kann mit dem Fronius Backup Switch manuell auf die Stromversorgung aus dem öffentlichen Netz umgeschaltet werden. Der Fronius Backup Switch ist ausschließlich in Systemen mit installiertem Batteriespeicher einsetzbar.Diese Lösung versorgt im Full Backup-Betrieb den gesamten Haushalt und bietet damit maximale Sicherheit und Unabhängigkeit. Vorteile - Kosteneffiziente Lösung für jeden Haushalt - Für Hausanschlüsse bis 63 A geeignet - Für alle Installationsanforderungen geeignet - Einfache und platzsparende Installation im Schaltschrank Produkteigenschaften:• Max. Durchgangsstrom: 63,0 A• AC Anschluss: 230V, 1-polig und 400 V, 3-polig• Art der Netztrennung: allpolig (3P+N)• Netzart: für alle Netzarten einsetzbar• Max. Kabelquerschnitt: 16 mm²• Montage: auf Hutschiene in Schaltschrank• Schutzart: IP20• Abmessungen: 7 TE / 91 x 126 x 64 mm (HxBxT)• Im Lieferumfang enthalten: vorgeschriebener Hinweis-Aufkleber „Notstrom-Versorgung“ Spezifikationen siehe Datenblatt
KOSTAL BackUp Switch G3 - Netzumschalter Ersatzstrombetrieb für PLENTICORE der G3 Serie Durch den manuellen KOSTAL BackUp Switch G3 können Sie Ihr Zuhause, bei einem Stromausfall in Kombination mit der PLENTICORE G3 Serien, der solaren Energie und einer angeschlossenen Batterie, weiter mit Energie versorgen. Dazu wird der KOSTAL BackUp Switch G3 in der Haustechnik installiert und mit dem Wechselrichter verbunden. Bei einem Netzausfall schalten Sie einfach manuell auf das Hausnetz um und der Wechselrichter versorgt Sie weiter mit Energie. Manueller dreiphasiger Netzumschalter Kompatibel zu allen Wechselrichtern der PLENTICORE G3 Serie Integrierte Kabelbrucherkennung für das Auswertesignal der Schalterstellung Kompakter und platzsparender Einbau: Es werden nur 8 Teilungseinheit benötigt. Der BackUp Switch passt somit perfekt gemeinsam mit dem KOSTAL Smart Energy Meter auf dieselbe Hutschiene. Einbau in vorhandene Unterverteilung oder in separatem Gehäuse möglich Bequeme Verdrahtungsmöglichkeiten: Jeweils ein Ausgang für Verbraucher im Backup-Betrieb und im Netz-Betrieb Geeignet für Hausanschlüsse bis 63A Anschluss einer lokalen Sternpunktnachbildung möglich Weitere Informationen finden Sie im Datenblatt unten zum Download

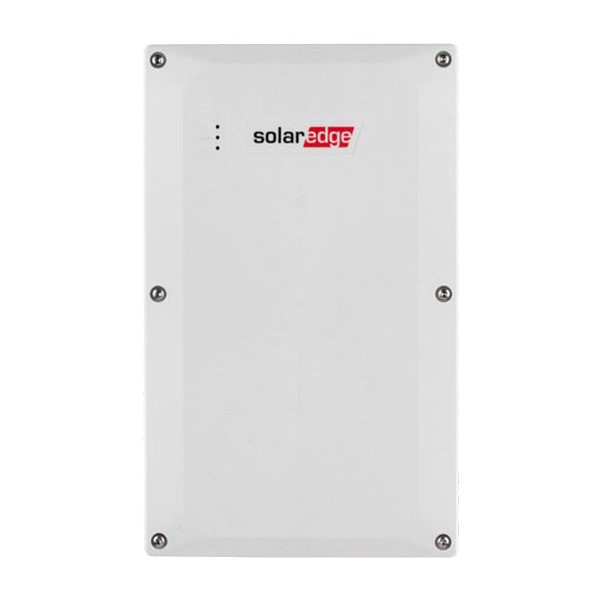

SolarEdge Home Backup Interface (BI-NEUNU-3P-01) - 3 Phasiges SolarEdge Home Backup Interface ermöglicht in Kombination mit dem SolarEdge Energy Home Hub Inverter und der SolarEdge Home Battery ein Backupfähiges Gesamtpaket Im Interface ist ein Inline Meter enthalten, für die einfache vormontierte Backup-Lösung. Automatische Bereitstellung von Backup-Strom für die Verbraucher im Haus im Falle einer Netzunterbrechung Volle Flexibilität bei der Auswahl der zu sichernden Verbraucher - das gesamte Haus oder ausgewählte Verbraucher Skalierbare Lösung zur Unterstützung höherer Leistung und höherer Kapazität Nahtlose Integration mit dem SolarEdge Home Hub-Wechselrichter zur Verwaltung und Überwachung sowohl der PV-Erzeugung als auch der Energiespeicherung Das SolarEdge Home Backup-Interface ermöglicht es, im Falle einer Netzunterbrechung, entweder das gesamte oder einen Teil des Hauses mit Strom zu versorgen. Außerdem wird automatisch verhindert, dass in solchen Fällen weiterhin Solarstrom ins Netz eingespeist wird.Das Backup-Interface wird vom SolarEdge Home Hub-Wechselrichter so integriert, dass sich sowohl die PV-Erzeugung, wie auch der Batteriepeicher steuern und überwachen lassen.Hausbesitzer können zukünftig wählen, welche Verbraucher im Haus mit Strom versorgt werden sollen und mit welcher Priorisierung. Standardmäßig ist eine 12-Jahres-Garantie enthalten, die den Energiezähler mit abdeckt. Mechanische Spezifikation Schutzart IP 65 Betriebstemperaturbereich -40 bis +50 °C Maße (HxBxT) 390 x 238 x 147 mm Gewicht 5 kg Ein Datenblatt finden Sie unten auf dieser Seite zum Download
