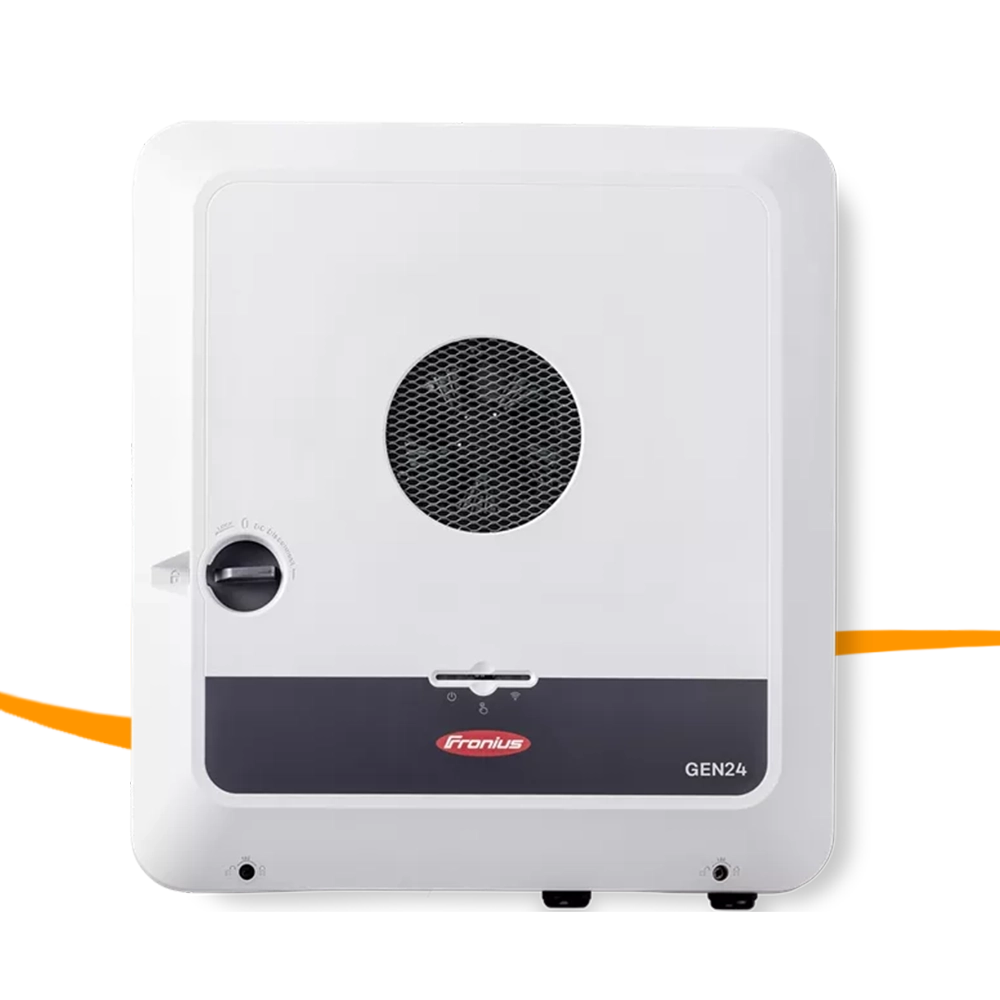

Fronius Symo GEN24 SC 4.0 Plus
Produktinformationen "Fronius Symo GEN24 SC 4.0 Plus"
Fronius Symo GEN24 SC 4.0 Plus - 3-phasiger Hybrid-Wechselrichter - 6 kWp DC-Eingangsleistung, 4 kW AC-Ausgangsleistung, 2 MPP-Tracker, integrierte Notstromfunktion PV-Point
Der Fronius GEN24 Plus ist der vielseitige Hybrid-Wechselrichter mit integriertem Notstrom und bietet somit die beste flexible Lösung der solaren Energieversorgung. Ob Photovoltaik, Speicher, Notstrom, Wärme oder E-Mobilität - der Fronius GEN24 Plus bietet eine einzigartige Lösungsvielfalt.
INDIVIDUELLE NOTSTROMVARIANTEN
Energiesicherheit ist dank dem Fronius GEN24 Plus keine Frage der Kosten mehr: Ob eine Photovoltaik-Anlage bereits bei der Installation mit einem Speicher ausgestattet oder die Batterie erst später ergänzt wird - die GEN24 Plus bietet immer die passende Notstromlösung. Durch die Multi Flow Technology können während einem Netzausfall Verbraucher versorgt und gleichzeitig die Batterie geladen werden. Das bringt eine längere Notstromversorgung und höheren Eigenverbrauch.
SC (Strong Current) Version
Die neue SC-Version (Strong Current) ermöglicht dem Fronius GEN24 das nutzen von Solarmodulen mit höheren Stromstärken. Moderne Solarmodule erreichen Ströme von etwa 14 A, die mit der SC-Variante des GEN24 ideal genutzt werden können. Die Vorgängerversion ohne SC konnte 12,5 / 25 A Eingangsströme aufnehmen - die neue SC Variante 14 / 28 A.
PV POINT
Die integrierte Basis-Notstromversorgung ist eine im Notstromfall versorgte Steckdose. Damit können Verbraucher bis zu 3 kW versorgt werden. Der PV Point ist eine kostengünstige und einfache Notstromlösung.
- automatische Aktivierung bei Netzausfall
- Keine aufwendigen Zusatzinstallationen notwendig
- Versorgung von 1-phasigen Verbrauchern im Haushalt bis zu 3 kW
FULL BACKUP
Die voll ausgeprägte Notstromlösung funktioniert in Kombination mit einem Speicher und versorgt bei genügend vorhandener Energie 1- als auch 3-phasige Verbraucher, wie einen E-Herd oder eine Wärmepumpe.
- Versorgung des gesamten Haushalts (auch 3-phasige Verbraucher)
- Automatische Notstromumschaltung bei Netzausfall (Umschalteinrichtung erforderlich - nicht im Lieferumfang enthalten)
- Effiziente Energieflüsse dank Multi Flow Technology auch im Notstromfall

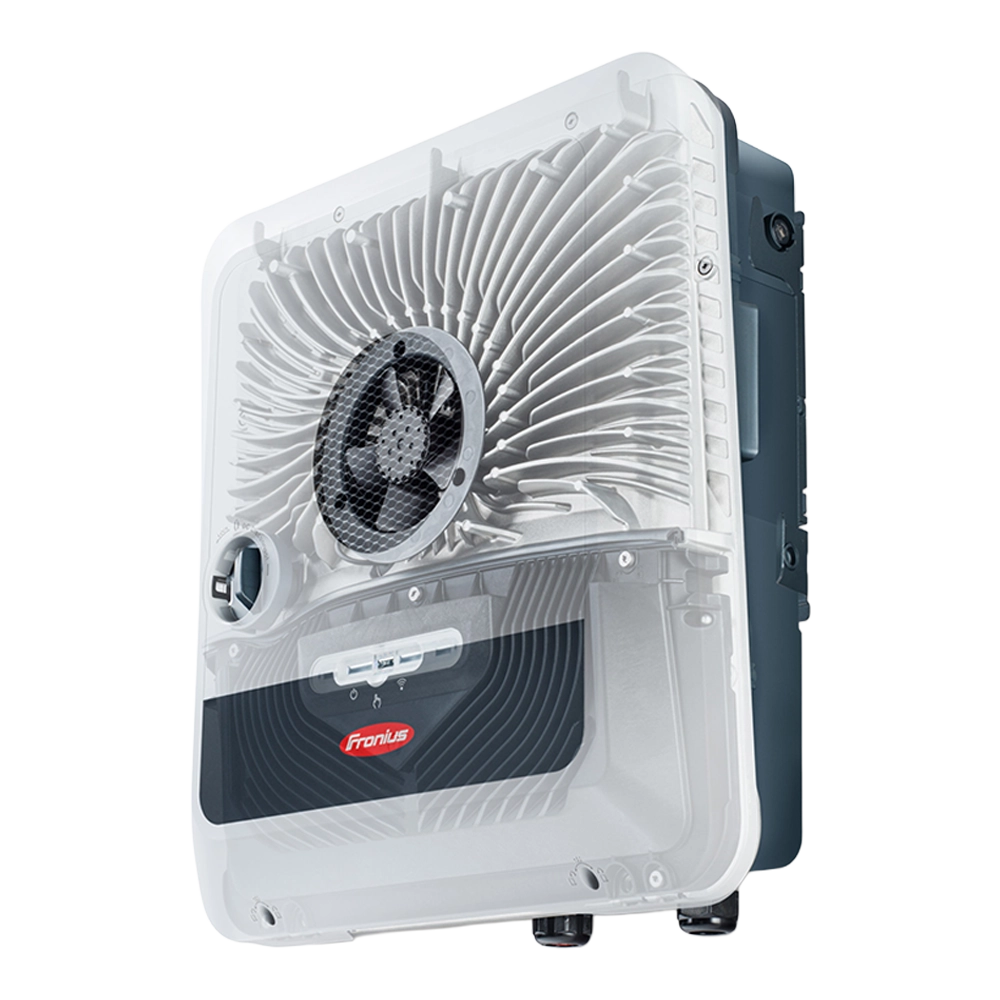

ACTIVE COOLING
Der Fronius GEN24 Plus weist, dank aktiver Kühlung, bereits bei der Planung mehr Flexibilität hinsichtlich Auslegung und Montage auf. Außerdem fallen im laufenden Betrieb weniger Kosten an, da nur ein geringer bis gar kein Wartungsaufwand nötig ist. Vor allem aber sind es die längere Lebensdauer und der Mehrertrag durch die bessere Performance, die für das aktive Kühlsystem sprechen:
- längere Lebensdauer
- mehr Ertrag
- geringere Wartungskosten
- einfache & flexible Montage
- Flexibilität bei der Anlagenplanung
EINFACHSTE INSTALLATION, INBETRIEBNAHME UND SERVICIERUNG
- Zeit- und Kostenersparnis durch Schnellverschlussschrauben, Federzugklemmen und ein durchdachtes Wandmontagesystem.
- Der benutzerfreundliche Inbetriebnahme-Assistent kann auf jedem Smart Device genutzt werden.
- Inbetriebnahme in nur wenigen Schritten.
- Zusätzliche copy&paste Funktion für die einfache Konfiguration mehrerer Wechselrichter.
- Offene Schnittstellen vereinfachen die Integration von Drittanbieter-Komponenten (z.B. Haus-Automations-Systeme).
Ein Datenblatt des Fronius Symo GEN24 SC finden Sie unten auf dieser Seite zum Download
| AC Leistung: | 4 kW |
|---|---|
| Einspeisung: | 3-phasig |
| Kategorie: | Hybrid Wechselrichter |
| MPP-Tracker: | 2 |
| Trafolos: | ja |
| intgr. Datenlogger: | ja |
| max. DC Leistung (STC): | 6 kWp |
| Hersteller: | Fronius |
Fronius International GmbH
Fronius International GmbH ist ein Familienunternehmen der dritten Generation aus Wels in Österreich. Dabei ist Fronius mit den drei Standbeinen, Batterieladetechnik, Schweißtechnik und Solarenergie solide, breit und zukunftsfähig aufgestellt. Seit 30 Jahren entwickelt Fronius Solar Energy innovative Produkte, Lösungen und digitale Tools, um Sonnenenergie kosteneffizient und intelligent erzeugen, speichern, verteilen und verbrauchen zu können.
Die Geschichte von Fronius geht zurück in die 1940er Jahre. Günter Fronius gründete damals einen einfachen Ein-Mann-Betrieb in Pettenbach. Heute hat Fronius sich zu einem starken Global Player entwickelt und ist aus der Industrie nicht mehr wegzudenken. Fronius ist als stabiles Familienunternehmen sehr stolz auf ihre regionalen Wurzeln und ist auch heute noch stark damit verbunden. Von Oberösterreich ist Fronius Solar Energy heute mit über 20 Niederlassungen auf der ganzen Welt vertreten.
Fronius International GmbH
Froniusplatz 1
4600 Wels
Österreich
Niederlassund Deutschland:
Fronius Deutschland GmbH
Fronius Strasse 1
36119 Neuhof-Dorfborn
Deutschland
Servicekontakt des Herstellers: contact@fronius.com
Webseite des Herstellers: www.fronius.com
Allgemeine Produktdaten |
|
|---|---|
| Modell | Fronius Symo GEN24 SC Plus 4.0 |
| Gerätetyp | Hybrid-Wechselrichter, dreiphasig |
PV-Eingangsdaten (DC) |
|
| Anzahl MPP-Tracker | 2 |
| DC-Eingangsspannungsbereich | 80 – 1.000 V |
| Nutzbarer MPP-Spannungsbereich | 80 – 800 V |
| MPP-Spannungsbereich bei Nennleistung | 150 – 800 V |
| Max. Eingangsstrom je MPP-Tracker | 14 A |
| Max. Kurzschlussstrom je MPP-Tracker | 20 A |
| Max. PV-Generatorleistung | 6.000 Wp |
AC-Ausgangsdaten |
|
| AC-Nennleistung | 4.000 W |
| Scheinleistung | 4.000 VA |
| Max. Ausgangsleistung | 4.000 VA |
| Nominaler AC-Ausgangsstrom | 6,1 A (380 V) / 5,8 A (400 V) |
| Netzanschluss | 3~ NPE 400/230 V oder 380/220 V (+20% / -30%) |
| Netzfrequenz | 50 / 60 Hz (45 – 65 Hz) |
| Leistungsfaktor | 0,7 – 1 ind./cap. |
Notstromfunktion (PV Point) |
|
| Nennleistung PV Point | 3.000 VA |
| Netzanschluss PV Point | 1~ NPE 220/230 V |
| Umschaltzeit | ~15 s |
Batterieanschluss (nur GEN24 Plus SC) |
|
| Anzahl DC-Eingänge | 1 |
| Max. Eingangsstrom | 14 A |
| DC-Eingangsspannungsbereich | 160 – 700 V |
| Max. DC-Eingangs-/Ausgangsleistung | 4.300 W |
| Max. Ladeleistung bei AC-Kopplung | 4.000 W |
| Kompatible Batterien | Fronius Reserva, BYD Battery-Box HVS/HVM, HVS+/HVM+, LG FLEX |
Wirkungsgrad |
|
| Max. Wirkungsgrad | 98,2 % |
| Europäischer Wirkungsgrad | 97,2 % |
| MPP-Anpassungswirkungsgrad | > 99,9 % |
Allgemeine technische Daten |
|
| Abmessungen (H × B × T) | 530 × 474 × 165 mm |
| Gewicht | 15,3 kg |
| Schutzart | IP66 |
| Schutzklasse | 1 |
| Kühlung | Active Cooling Technologie |
| Montage | Innen- und Außenmontage |
| Betriebstemperaturbereich | -25 bis +60 °C |
| Max. Höhe über Meeresspiegel | 3.000 / 4.000 m |
| Geräuschemissionen | < 36 dB(A) |
Anmelden
Zubehör

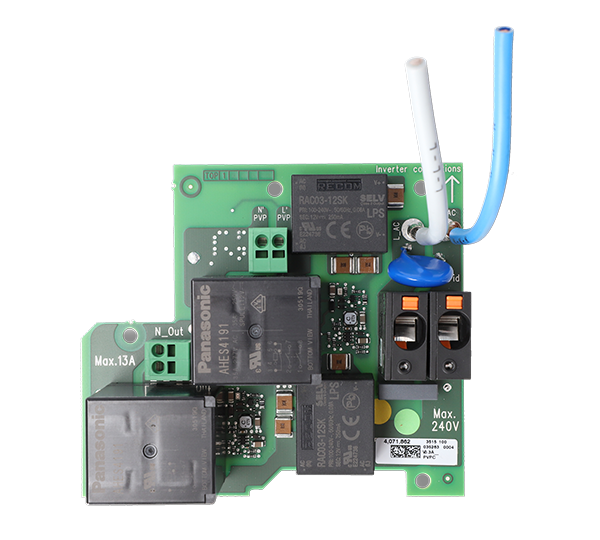

Fronius GEN24 PV Point Comfort - Schnittstelle für alle Fronius GEN24 als Nachrüstsatz für Betrieb bei aktiven Stromnetz Der PV Point stellt bei allen Geräten der Fronius GEN24 Serien eine unkomplizierte und kostengünstige Notstromlösung bis 3 kW Anschlussleistung dar. Bisher startete der 1-phasige Anschluss erst bei Ausfall der Netzversorgung. Mit dem Hardware-Upgrade auf PV Point Comfort ist der Anschluss nun auch in der Lage die angeschlossenen Verbraucher sowohl im Netzparallel- als auch im Ersatzstrombetrieb zu versorgen. Das situationsbedingt umständliche Umstecken der Verbraucher entfällt. Produkteigenschaften:• Ermöglicht dauerhafte Nutzung des PV Point auch im netzparallelen Betrieb• Bei allen Geräten der GEN24 Serien nachrüstbar Herstelllerartikelnummer: 4,240,315,CK Spezifikationen siehe Datenblatt

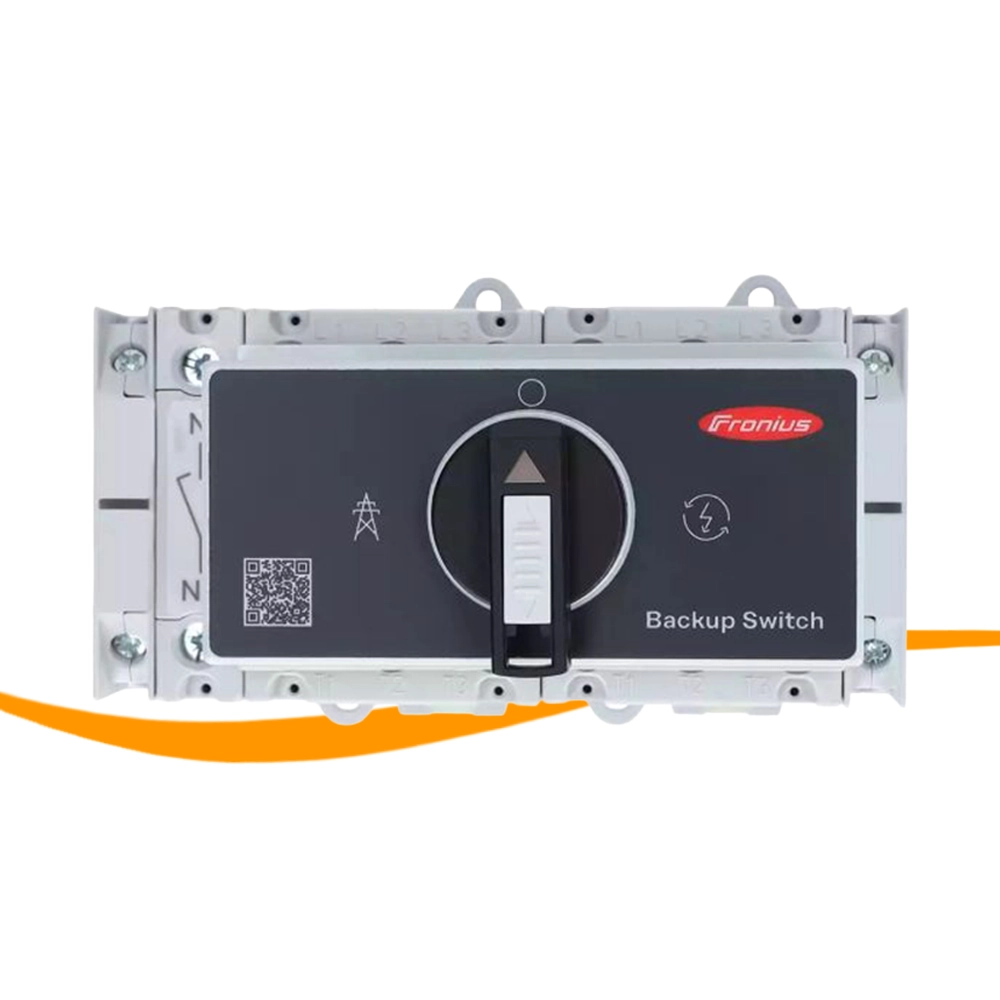

Fronius Backup Switch 1PN/3PN-63A - manuelle, allpolige Notstromlösung für Fronius Symo GEN24 Plus und Verto Plus (Deutschland) Der Fronius Backup Switch ist ein ortsfestes Betriebsmittel, das für den Einsatz in öffentlichen Stromnetzen mit TN-/TT-Systemen entwickelt wurde. Im Fall eines Netzausfalls können alle angeschlossenen Verbraucher und Erzeuger gemäß den Vorgaben des Netzbetreibers manuell vom öffentlichen Stromnetz getrennt werden. Der Fronius Backup Switch ermöglicht die manuelle Umschaltung auf Notstrom-Versorgung. Sobald das öffentliche Stromnetz wieder stabil ist, kann mit dem Fronius Backup Switch manuell auf die Stromversorgung aus dem öffentlichen Netz umgeschaltet werden. Der Fronius Backup Switch ist ausschließlich in Systemen mit installiertem Batteriespeicher einsetzbar.Diese Lösung versorgt im Full Backup-Betrieb den gesamten Haushalt und bietet damit maximale Sicherheit und Unabhängigkeit. Vorteile - Kosteneffiziente Lösung für jeden Haushalt - Für Hausanschlüsse bis 63 A geeignet - Für alle Installationsanforderungen geeignet - Einfache und platzsparende Installation im Schaltschrank Produkteigenschaften:• Max. Durchgangsstrom: 63,0 A• AC Anschluss: 230V, 1-polig und 400 V, 3-polig• Art der Netztrennung: allpolig (3P+N)• Netzart: für alle Netzarten einsetzbar• Max. Kabelquerschnitt: 16 mm²• Montage: auf Hutschiene in Schaltschrank• Schutzart: IP20• Abmessungen: 7 TE / 91 x 126 x 64 mm (HxBxT)• Im Lieferumfang enthalten: vorgeschriebener Hinweis-Aufkleber „Notstrom-Versorgung“ Spezifikationen siehe Datenblatt

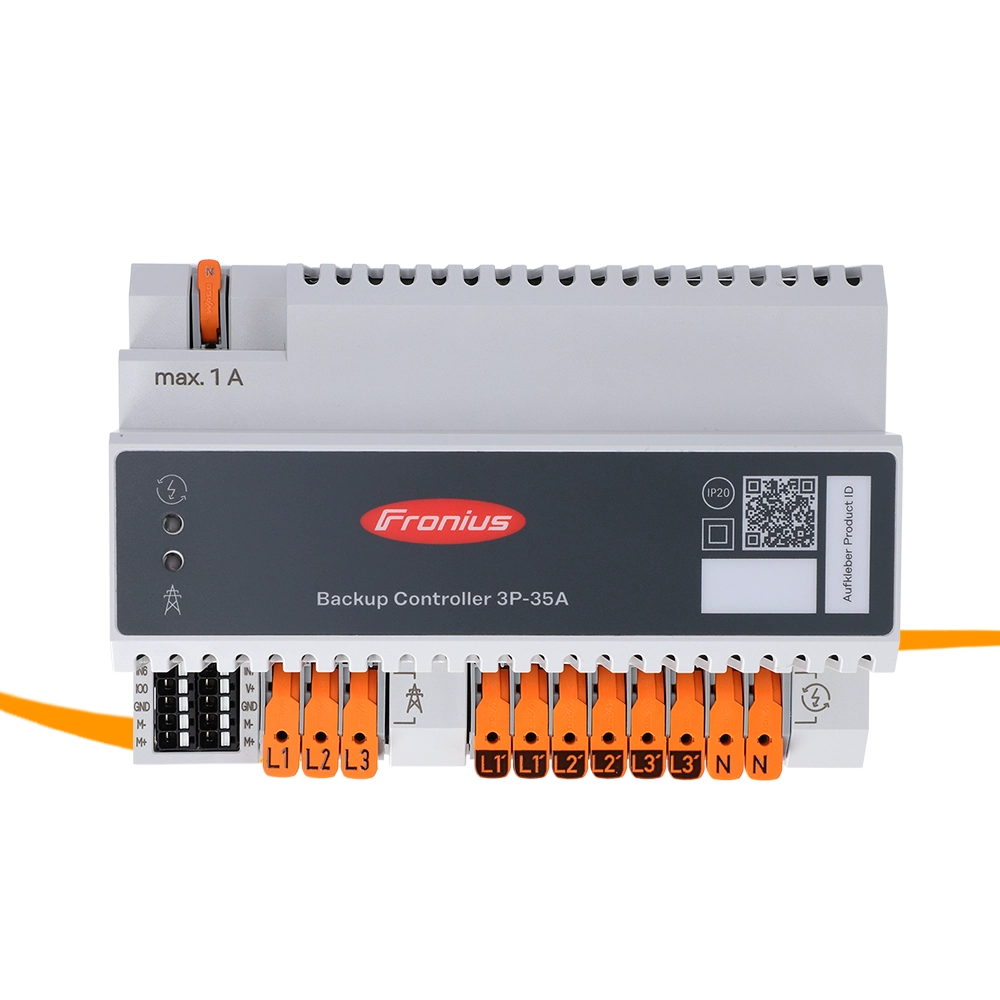

Fronius Backup Controller 3P-35A - 3 polige Trennung, 35A, FRT-Funktion, automatische Notstromlösung für Fronius Symo GEN24 Plus und Verto Plus* (nicht für Deutschland) Der Fronius Backup Controller ist eine Schalteinheit, die einen automatischen Übergang in den Full Backup-Modus ermöglicht. Bei einem Stromausfall schaltet er selbstständig in den Notstrombetrieb und wieder zurück in den Netzparallelbetrieb, sobald das Netz verfügbar ist. Diese Lösung sorgt dafür, dass der gesamte Haushalt stets sicher versorgt ist, auch wenn niemand zu Hause ist. Als platzsparende Lösung lässt sich der Fronius Backup Controller einfach und schnell auf einer Hutschiene im Schaltschrank installieren. So werden der Installationsaufwand und die -kosten minimiert, da keine zusätzliche Umschaltbox mehr benötigt wird. Vorteile - Automatische Lösung für maximale Sicherheit - Versorgung des gesamten Haushalts auch bei Abwesenheit - Selbstständige Rückkehr in den Normalbetrieb - Einfache und platzsparende Installation im Schaltschrank Produkteigenschaften:• Nennleistung: 24 kW• Max. Durchgangsstrom: 35 A• AC Anschluss: 400 V, 3-phasig• Art der Netztrennung: 3-polig• Netzart: für alle Netzarten einsetzbar• Max. Kabelquerschnitt: 10 mm² (Push-in Klemmen)• Montage: auf Hutschiene in Schaltschrank• Schutzart: IP20• Abmessungen: 8 TE / 100 x 144 x 66 mm (HxBxT)• Im Lieferumfang enthalten: vorgeschriebener Hinweis-Aufkleber „Notstrom-Versorgung“*mit den Fronius Symo GEN24 3.0 - 5.0 ist bauartbedingt keine Full-Backup Lösung umsetzbar! Nicht für Deutschland, hier ist der allpolige Fronius Backup Controller erforderlich (lieferbar voraussichtlich im ersten Halbjahr 2025) Spezifikationen siehe Datenblatt
Fronius Backup Switch 1P/3P-63A - manuelle, Notstromlösung für Fronius Symo GEN24 Plus Der Fronius Backup Switch ist ein ortsfestes Betriebsmittel, das für den Einsatz in öffentlichen Stromnetzen mit TN-/TT-Systemen entwickelt wurde. Im Fall eines Netzausfalls können alle angeschlossenen Verbraucher und Erzeuger gemäß den Vorgaben des Netzbetreibers manuell vom öffentlichen Stromnetz getrennt werden. Der Fronius Backup Switch ermöglicht die manuelle Umschaltung auf Notstrom-Versorgung. Sobald das öffentliche Stromnetz wieder stabil ist, kann mit dem Fronius Backup Switch manuell auf die Stromversorgung aus dem öffentlichen Netz umgeschaltet werden. Der Fronius Backup Switch ist ausschließlich in Systemen mit installiertem Batteriespeicher einsetzbar.Diese Lösung versorgt im Full Backup-Betrieb den gesamten Haushalt und bietet damit maximale Sicherheit und Unabhängigkeit. Vorteile - Kosteneffiziente Lösung für jeden Haushalt - Für Hausanschlüsse bis 63 A geeignet - Für alle Installationsanforderungen geeignet - Einfache und platzsparende Installation im Schaltschrank Produkteigenschaften:• Max. Durchgangsstrom: 63,0 A• AC Anschluss: 230V, 1-polig und 400 V, 3-polig• Art der Netztrennung: 3-polig• Netzart: für alle Netzarten einsetzbar• Max. Kabelquerschnitt: 16 mm²• Montage: auf Hutschiene in Schaltschrank• Schutzart: IP20• Abmessungen: 7 TE / 91 x 126 x 64 mm (HxBxT)• Im Lieferumfang enthalten: vorgeschriebener Hinweis-Aufkleber „Notstrom-Versorgung“ Spezifikationen siehe Datenblatt

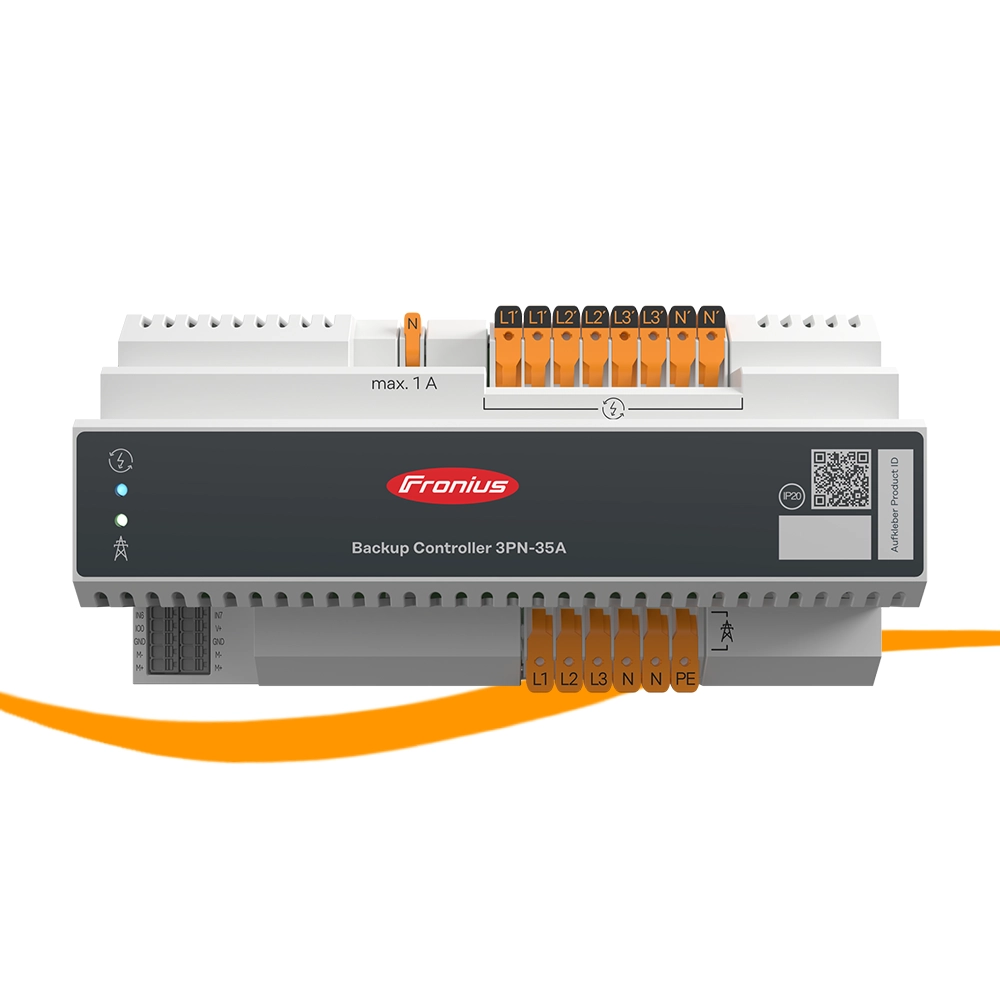

Fronius Backup Controller 3PN-35A - allpolige Trennung, 35A, automatische Notstromlösung für Fronius Symo GEN24 Plus, Verto Plus* Der Fronius Backup Controller ist eine Schalteinheit, die einen automatischen Übergang in den Full Backup-Modus ermöglicht. Bei einem Stromausfall schaltet er selbstständig in den Notstrombetrieb und wieder zurück in den Netzparallelbetrieb, sobald das Netz verfügbar ist. Diese Lösung sorgt dafür, dass der gesamte Haushalt stets sicher versorgt ist, auch wenn niemand zu Hause ist. Als platzsparende Lösung lässt sich der Fronius Backup Controller einfach und schnell auf einer Hutschiene im Schaltschrank installieren. So werden der Installationsaufwand und die -kosten minimiert, da keine zusätzliche Umschaltbox mehr benötigt wird. Vorteile - Automatische Lösung für maximale Sicherheit - Versorgung des gesamten Haushalts auch bei Abwesenheit - Selbstständige Rückkehr in den Normalbetrieb - Einfache und platzsparende Installation im Schaltschrank Produkteigenschaften:• Nennleistung: 24 kW• Max. Durchgangsstrom: 35 A• AC Anschluss: 400 V, 3-phasig• Art der Netztrennung: allpolig (3P+N)• Netzart: für alle Netzarten einsetzbar• Max. Kabelquerschnitt: 10 mm² (Push-in Klemmen)• Montage: auf Hutschiene in Schaltschrank• Schutzart: IP20• Abmessungen: 11 TE / 100 x 198 x 66 mm (HxBxT)• Im Lieferumfang enthalten: vorgeschriebener Hinweis-Aufkleber „Notstrom-Versorgung“*mit den Fronius Symo GEN24 3.0 - 5.0 ist bauartbedingt keine Full-Backup Lösung umsetzbar! Durch die Strombegrenzung auf 35 A können von den Verto Plus Geräten nur die Leistungsklassen 15-20 kW verwendet werden. Spezifikationen siehe Datenblatt

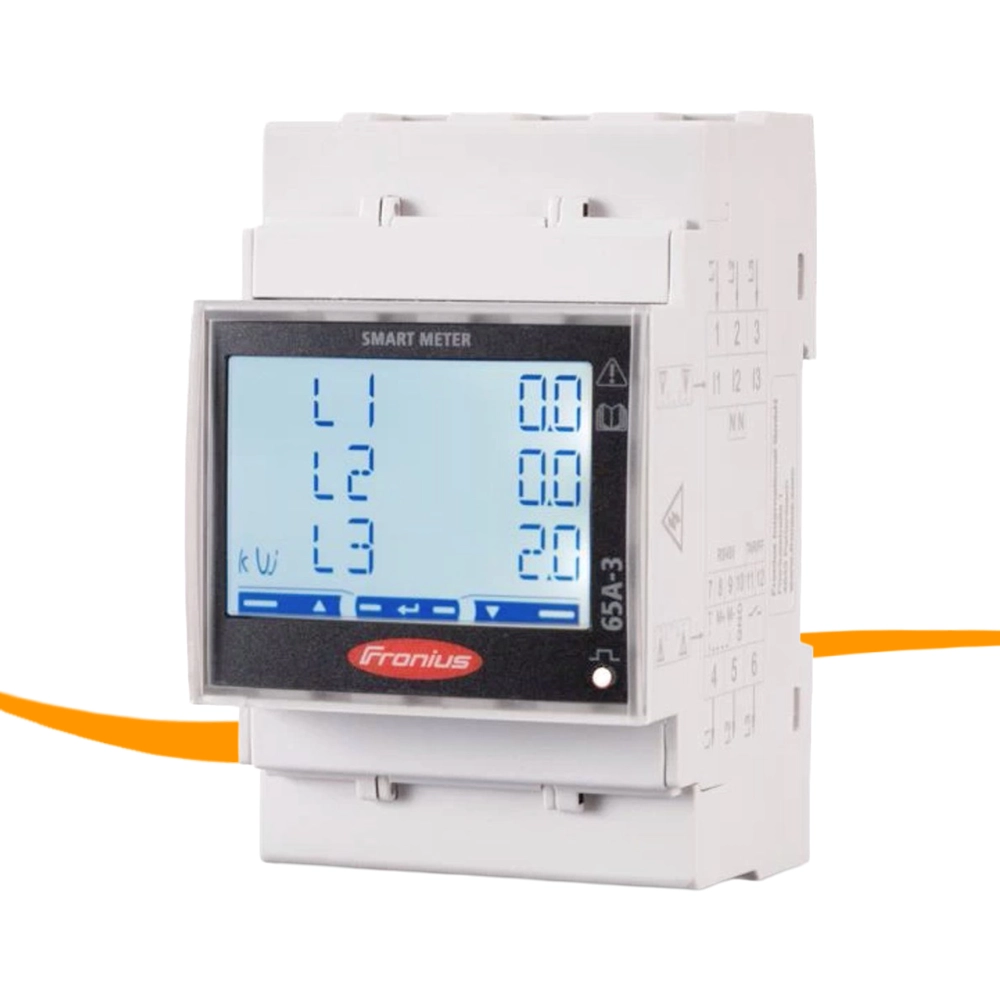

Fronius Smart Meter TS 65A -3 - Touchdislay, 3-phasig, für Fronius GEN24 Plus, Fronius Symo Der Fronius Smart Meter TS ist ein bidirektionaler Zähler zur Optimierung des Eigenverbrauchs, zur Erfassung der Lastkurve und zur Steuerung der verschiedenen Energieflüsse. Dank hoher Messgenauigkeit und schneller Kommunikation über die Schnittstelle Modbus RTU wird bei Einspeisebegrenzungen eine schnellere und genauere dynamische Einspeiseregelung als bei S0-Zählern ermöglicht. Gemeinsam mit Fronius Solar.web ermöglicht der Fronius Smart Meter TS eine übersichtliche Darstellung des eigenen Stromverbrauchs. Bei den Fronius Speicherlösungen sorgt der Smart Meter TS für ein perfekt abgestimmtes Management der verschiedenen Energieflüsse, wodurch das gesamte Energiemanagement optimiert wird. Der Fronius Smart Meter TS eignet sich perfekt für den Einsatz in Kombination mit der GEN24, sowie allen Fronius Wechselrichter mit einem Fronius Datamanager 2.0. Nennspannung: 208 – 400 V Maximalstrom: 3 x 65 A Anschlussquerschnitt Strompfad: 1 - 16 qmm Anschlussquerschnitt Neutralleiter: 0,05 - 1,5 qmm Anschlussquerschnitt Kommunikation: 0,05 - 1,5 qmm Montage: Innenmontage (Hutschiene) Gehäuse: 3 Module DIN 43880 Genauigkeitsklasse: 1 Schnittstelle zum Wechselrichter: Modbus RTU (RS485) Display: 3 x 8 Stellen / Touchscreen Das Fronius Smart Meter TS 65-3 ist für den Betrieb mit Fronius Wechselrichtern vorkonfiguriert. Daher sind keine zusätzlichen Einstellungen notwendig. Spezifikationen siehe Montagehinweise bzw. Datenblatt
